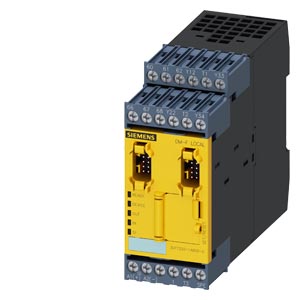

3UF7320-1AB00-0
FAIL-SAFE DIGITAL MODULE DM-F LOCAL, FOR FAIL-SAFE SWITCH-OFF VIA HARDWARE SIGNAL, UV: 24 V DC, 2 RELAY ENABLING CIRCUITS, 2 RELAY OUTPUTS, SAFETY FUNCTION CAN BE SELECTED VIA DIL SWITCH, MAX. ERR. SIL (IEC 61508): 3, MAX. ERR. PL (ISO 13849-1): E
Достоинства
- Полная защита двигателя 0,3 А — 630 А.
- Интегрированные функции управления.
- Сокращение простоев — активная статистика и диагностика.
- Высокая эксплуатационная готовность и безопасность — автономный режим работы.
- SIMOCODE pro (Siemens Motor Protection and Control Device) — аппарат защиты и управления двигателем с интерфейсом подключения к PROFIBUS-DP. Микропроцессор является “сердцем” системы. С его помощью реализуются все функции защиты и управления двигателем, а также блокировки, расчет рабочих, диагностических, статистических данных и быстрая связь между уровнем автоматизации и пусковой комбинацией двигателя. Трансформаторы тока/ напряжения служат для регистрации важнейших параметров — электрического тока и напряжения сети. Для формирования данных для модуля защиты по току, сигнализации перегрузки, предельных значений тока, ответных сообщений Вкл./Откл. и расчета рабочего времени SIMOCODE pro использует параметры тока и напряжения как базовые величины.
Производственная гамма
Базовый аппарат, трансформатор тока/ напряжения, модули расширения, модуль обслуживания, соединительный кабель, программные средства параметрирования и диагностики, руководство.
Области применения Siemens Simocode pro
- В областях, связанных со взрывоопасными условиями: химия, нефтегазовая промышленность При тяжелом пуске: бумажная, цементная, металлургическая промышленность
- В системах с высоким коэффициентом готовности: переработка сырья, химическая, нефтяная промышленность, электростанции
- В системах с использованием АСУ ТП: отрасли по переработке сырья, химическая и нефтеперерабатывающая промышленность, электростанции
Функции защиты электродвигателя
- SIMOCODE pro защищает однофазные, трехфазные двигатели и трансформаторы
- Номинальные токи от 0,3А до 630 А
- Классы срабатывания CLASS 5/10/15/20/25/30
- Основные защиты: перегрузка, обрыв фазы, несимметрия тока, блокировка ротора, термисторная тепловая защита двигателя или опционально определение короткого замыкания на землю
- Предельные значения тока
Функции управления 3UF73201AB000
- SIMOCODE pro позволяет управлять двигателем по шине от панели на двери электрошкафа или локально установленной кнопкой.
- Пускатели прямого, реверсивного запуска, с переключением со звезды на треугольник, схемы Даландера, схемы переключения полюсов, управление магнитными клапанами, задвижками/ сервоприводами, плавный запуск
- Логические модули, такие как таблиц истинности, таймер, счетчик
- Функциональные модули, такие как аварийный запуск, ступенчатый запуск
- Разрешение на операции обслуживания
3UF7320-1AB00-0: Рабочие, диагностические, статистические данные
- SIMOCODE pro собирает все данные и передает их системе по шине или посредством программных средств.
- Сообщение: Вкл, Выкл, направо, налево, фактический протекающий ток и т.д.
- Сигнализация: перегрузка, термистор и т.д.
- Неисправность: перегрузка, термистор и т.д.
- Статистика: рабочее время, пуски, срабатывания от перегрузки, ток срабатывания от перегрузки
Технические характеристики 3UF7320-1AB00-0
| | FAIL-SAFE DIGITAL MODULE DM-F LOCAL; FOR FAIL-SAFE SWITCH-OFF VIA HARDWARE SIGNAL; UV: 24 V DC, 2 RELAY ENABLING CIRCUITS; 2 RELAY OUTPUTS; SAFETY FUNCTION CAN BE SELECTED VIA DIL SWITCH; MAX. ERR. SIL (IEC 61508): 3; MAX. ERR. PL (ISO 13849-1): E; | |
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | DM-FL | |
| Исполнение продукта | для аварийного выключения и защитных дверей | |
| Общие технические данные: | ||
| Компонент продукта | ||
| вход для аналогового температурного датчика | нет | |
| вход для обнаружения замыкания на землю | нет | |
| Напряжение изоляции | ||
| расчетное значение | 300 V | |
| Прочность по отношению к импульсному напряжению расчетное значение | 4 000 V | |
| Степень защиты IP | IP20 | |
| Виброустойчивость | 1-6 Hz / 15 мм; 6-500 Hz / 2 g | |
| Частота коммутации максимальное | 360 1/h | |
| Характеристика коммутационного процесса | моностабильный | |
| коммутационная способность по току замыкающих контактов выходов реле при AC-15 | ||
| при 24 В | 3 A | |
| при 120 В | 3 A | коммутационная способность по току замыкающих контактов выходов реле при DC-13 |
| при 24 В | 4 A | |
| при 60 В | 0,55 A | |
| при 125 В | 0,22 A | |
| Механический срок службы (коммутационные циклы) | ||
| типовое | 10 000 000 | |
| электрический срок службы (коммутационные циклы) | ||
| типовое | 100 000 | |
| Время восстановления | ||
| после отключения питания типовое | 8 s | |
| после размыкания цепей безопасности типовое | 250 ms | |
| Условное обозначение | ||
| согласно DIN EN 61346-2 | F | |
| согласно DIN EN 81346-2 | F | |
| Тип кривой входа | Тип 2 согласно EN 61131-2 | |
| Электромагнитная совместимость: | ||
| ЭМС излучение помех | ||
| согласно IEC 60947-1 | класс A | |
| ЭМС помехоустойчивость согласно IEC 60947-1 | соответствует классу резкости 3 | |
| Проводная интерференция | ||
| вследствие импульса согласно IEC 61000-4-4 | 2 кВ подключение к сети / 1 кВ подключение линии управления | |
| вследствие наброса проводник-земля согласно IEC 61000-4-5 | 1 kV | |
| вследствие наброса проводник-проводник согласно IEC 61000-4-5 | 0,5 kV | |
| Связанная с полем подача энергии помех согласно IEC 61000-4-3 | 10 В/m | |
| Входы/ Выходы: | ||
| Количество входов | 5 | |
| Исполнение входа | ||
| Вход каскадирования/эксплутационное включение | да | |
| Вход обратной связи | да | |
| Пусковой вход | да | |
| количество цифровых входов | 0 | |
| Количество аналоговых входов | 0 | |
| Количество входов датчиков | ||
| 1- или 2-канальных | 1 | |
| двухканальный | 1 | |
| Количество выходов | 2 | |
| Количество выходов в качестве контактного коммутационного элемента | 2 | |
| в качестве замыкающего контакта | ||
| — обеспечивающий безопасность включающийся без выдержки времени | 2 | |
| Количество аналоговых выходов | 0 | |
| Длина проводки для цифровых сигналов максимаьное | 300 m | |
| Продуктивная функция: | ||
| Пригодность к использованию | ||
| контроль магнитных выключателей | да | |
| Защитный выключатель | да | |
| контур тока с обеспечением безопасности | да | |
| Монтаж/ крепление/ размеры: | ||
| Монтажное положение | любой | |
| Вид крепления | Винтовое и защёлкивающееся крепление | |
| Высота | 106 mm | |
| Ширина | 45 mm | |
| Глубина | 124 mm | |
| Подсоединения/ клеммы: | ||
| Исполнение электрического подключения | ||
| для вспомогательных цепей и цепей управления | винтовой зажим | |
| Условия окружающей среды: | ||
| Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
| Температура окружающей среды | ||
| во время эксплуатации | -25 ... +60 °C | |
| во время хранения | -40 ... +80 °C | |
| во время транспортировки | -40 ... +80 °C | |
| экологическая категория во время эксплуатации согласно IEC 60721 | 3K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройтва), 3M6 | |
| Относительная влажность воздуха во время эксплуатации | 5 ... 95 % | |
| защита от коротких замыканий | ||
| Исполнение плавкой вставки предохранителя | ||
| для защиты цепи разблокировки реле от короткого замыкания необходимое | gL/gG: 4 A | |
| Безопасность: | ||
| Исполнение безопасного монтажа кабельной проводки входов | одно- двухканальный | |
| Общий уровень безопасности (SIL) согласно IEC 61508 | SIL3 | |
| уровень производительности (PL) согласно EN ISO 13849-1 | e | |
| Категория остановки по стандарту DIN EN 60204-1 | 0 | |
| Вероятность опасного сбоя в час (PFHD) при высоком уровне согласно EN 62061 | 0,0000000082 1/h | |
| Средняя вероятность отказа на запрос (PFDavg) при низкой частоте запроса согласно IEC 61508 | 0,00001 1/y | |
| Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 20 y | |
| Категория согласно EN 954-1 | 4 | |
| Цепь тока управления/ управление: | ||
| Вид напряжения управляющего напряжения питания | Постоянный ток | |
| Сертификаты/допуски к эксплуатации | ||
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| | ||
| последнее изменение: | 27.06.2016 | |
Техническая документация по 3UF73201AB000
