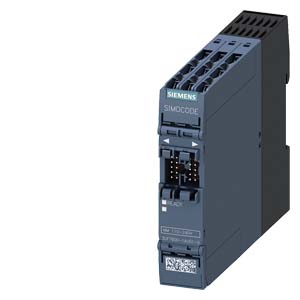

3UF7600-1AU01-0
MULTIFUNCTION MODULE, 4 INPUTS AND 2 RELAY OUTPUTS, INPUT VOLTAGE AC/DC 110-240V, MONOSTABLE RELAY OUTPUTS, ANALOG RESIDUAL CURRENT DETECTION WITH RES. CURRENT TRANSFORMER 3UL23 CONNECTION OF A TEMPERATURE SENSOR PT100/PT1000/KTY/NTC, MAXIMUM 1 MULTIFUNCTION MODULE PER SIMOCODE PRO S BASIC DEVICE
Достоинства
- Полная защита двигателя 0,3 А — 630 А.
- Интегрированные функции управления.
- Сокращение простоев — активная статистика и диагностика.
- Высокая эксплуатационная готовность и безопасность — автономный режим работы.
- SIMOCODE pro (Siemens Motor Protection and Control Device) — аппарат защиты и управления двигателем с интерфейсом подключения к PROFIBUS-DP. Микропроцессор является “сердцем” системы. С его помощью реализуются все функции защиты и управления двигателем, а также блокировки, расчет рабочих, диагностических, статистических данных и быстрая связь между уровнем автоматизации и пусковой комбинацией двигателя. Трансформаторы тока/ напряжения служат для регистрации важнейших параметров — электрического тока и напряжения сети. Для формирования данных для модуля защиты по току, сигнализации перегрузки, предельных значений тока, ответных сообщений Вкл./Откл. и расчета рабочего времени SIMOCODE pro использует параметры тока и напряжения как базовые величины.
Производственная гамма
Базовый аппарат, трансформатор тока/ напряжения, модули расширения, модуль обслуживания, соединительный кабель, программные средства параметрирования и диагностики, руководство.
Области применения Siemens Simocode pro
- В областях, связанных со взрывоопасными условиями: химия, нефтегазовая промышленность При тяжелом пуске: бумажная, цементная, металлургическая промышленность
- В системах с высоким коэффициентом готовности: переработка сырья, химическая, нефтяная промышленность, электростанции
- В системах с использованием АСУ ТП: отрасли по переработке сырья, химическая и нефтеперерабатывающая промышленность, электростанции
Функции защиты электродвигателя
- SIMOCODE pro защищает однофазные, трехфазные двигатели и трансформаторы
- Номинальные токи от 0,3А до 630 А
- Классы срабатывания CLASS 5/10/15/20/25/30
- Основные защиты: перегрузка, обрыв фазы, несимметрия тока, блокировка ротора, термисторная тепловая защита двигателя или опционально определение короткого замыкания на землю
- Предельные значения тока
Функции управления 3UF76001AU010
- SIMOCODE pro позволяет управлять двигателем по шине от панели на двери электрошкафа или локально установленной кнопкой.
- Пускатели прямого, реверсивного запуска, с переключением со звезды на треугольник, схемы Даландера, схемы переключения полюсов, управление магнитными клапанами, задвижками/ сервоприводами, плавный запуск
- Логические модули, такие как таблиц истинности, таймер, счетчик
- Функциональные модули, такие как аварийный запуск, ступенчатый запуск
- Разрешение на операции обслуживания
3UF7600-1AU01-0: Рабочие, диагностические, статистические данные
- SIMOCODE pro собирает все данные и передает их системе по шине или посредством программных средств.
- Сообщение: Вкл, Выкл, направо, налево, фактический протекающий ток и т.д.
- Сигнализация: перегрузка, термистор и т.д.
- Неисправность: перегрузка, термистор и т.д.
- Статистика: рабочее время, пуски, срабатывания от перегрузки, ток срабатывания от перегрузки
Технические характеристики 3UF7600-1AU01-0
| | MULTIFUNCTION MODULE; 4 INPUTS AND 2 RELAY OUTPUTS; INPUT VOLTAGE AC/DC 110-240V; MONOSTABLE RELAY OUTPUTS; ANALOG RESIDUAL CURRENT DETECTION WITH RES. CURRENT TRANSFORMER 3UL23 CONNECTION OF A TEMPERATURE SENSOR PT100/PT1000/KTY/NTC; MAXIMUM 1 MULTIFUNCTION MODULE PER SIMOCODE PRO S BASIC DEVICE | |
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | Система управления двигателем SIMOCODE pro S | |
| Исполнение продукта | Многофункциональный модуль | |
| Общие технические данные: | ||
| Компонент продукта | ||
| цифровой вход | да | |
| вход для обнаружения замыкания на землю | да | |
| релейный выход | да | |
| Напряжение изоляции | ||
| при степени загрязнения 3 расчетное значение | 300 V | |
| Прочность по отношению к импульсному напряжению расчетное значение | 4 000 V | |
| Степень защиты IP | IP20 | |
| Стойкость к шоку | ||
| согласно IEC 60068-2-27 | 15г / 11 мсек | |
| Виброустойчивость | ||
| согласно IEC 60068-2-6 | 1 … 6 Гц: 15 мм, 6 … 500 Гц: 2 г | |
| Характеристика коммутационного процесса | моностаильный | |
| коммутационная способность по току замыкающих контактов выходов реле при AC-15 | ||
| при 24 В | 6 A | |
| при 120 В | 6 A | |
| при 230 В | 3 A | |
| коммутационная способность по току замыкающих контактов выходов реле при DC-13 | ||
| при 24 В | 2 A | |
| при 60 В | 0,55 A | |
| Механический срок службы (коммутационные циклы) | ||
| типовое | 10 000 000 | |
| электрический срок службы (коммутационные циклы) | ||
| типовое | 100 000 | |
| Условное обозначение | ||
| согласно DIN EN 81346-2 | F | |
| Ток длительной нагрузки замыкающих контактов выходов реле | ||
| при 50 °C | 6 A | |
| при 60 °C | 5 A | |
| Электромагнитная совместимость: | ||
| ЭМС излучение помех | ||
| согласно IEC 60947-1 | класс A | |
| ЭМС помехоустойчивость согласно IEC 60947-1 | соответствует классу резкости 3 | |
| Проводная интерференця | ||
| вследствие импульса согласно IEC 61000-4-4 | 2 кВ (порты питания) / 1 кВ (сигнальные порты) | |
| вследствие наброса проводник-земля согласно IEC 61000-4-5 | 2 kV | |
| вследствие наброса проводник-проводник согласно IEC 61000-4-5 | 1 кВ | |
| вследствие высокочастотного излучения согласно IEC 61000-4-6 | 10 B | |
| Связанная с полем подача энергии помех согласно IEC 61000-4-3 | 10 В/m | |
| Электростатическая разрядка согласно IEC 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ | |
| связанное с проводкой ВЧ-излучение помех согласно CISPR11 | соответствует пределу чувствительности A | |
| связанное с полем ВЧ-излучение помех согласно CISPR11 | соответствует пределу чувствительности A | |
| Входы/ Выходы: | ||
| Функция продукта | ||
| возможность параметрирования входов | да | |
| возможность параметрирования выходов | да | |
| Количество входов | 4 | |
| количество цифровых входов | ||
| с общим опорным потенциалом | 4 | |
| исполнение цифровых входов | ||
| тип 1 согласно IEC 61131 | нет | |
| тип 2 согласно IEC 61131 | да | |
| Количество входов датчиков | ||
| для обнаружения замыкания на землю | 1 | |
| для измерения температуры | 1 | |
| Входное напряжение на цифровом входе при постоянном токе расчетное значение | 230 V | |
| Количество выходов | 2 | |
| Количество выходов в качестве контактного коммутационного элемента | 2 | |
| Количество выходов полупроводников | 0 | |
| Длина проводки для цифровых сигналов максимальное | 200 m | |
| Функция защиты/ контроля: | ||
| Функция продукта | ||
| Идентификация заземления на землю | да | |
| Исполнение сенсорного датчика | ||
| для измерения температуры с возможностью подключения | PT100 / PT1000 / KTY83-110 / KTY84 / NTC | |
| для обнаружения замыкания на землю с возможностью подключения | 3UL23 | |
| Монтаж/ крепление/ размеры: | ||
| Монтажное положение | любой | |
| Высота | 100 mm | |
| Ширина | 22,5 mm | |
| Глубина | 124,5 mm | |
| Подсоединения/ клеммы: | ||
| Функция продукта | ||
| съемная клемма для цепи вспомогательного тока и цепи тока управления | да | |
| Исполнение электрического подключения | ||
| для вспомогательных цепей и цепей управления | винтовой зажим | |
| Вид подключаемых поперечных сечений проводов | ||
| однопроводный | 1x (0,5 ... 2,5 мм), 2x ( 0,5 ... 1,5 мм) | |
| тонкопроволочный с обработкой концов жил | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм) | |
| при проводах AWG однопроводный | 1x (20 ... 14), 2x (20 ... 16) | |
| Вид подключаемых поперечных сечений проводов | ||
| при проводах AWG для вспомогательных контактов однопроводный | 1x (20 ... 14), 2x (20 ... 16) | |
| Крутящий момент затяжки | ||
| при винтовом соединении | 0,6 ... 0,8 N·m | |
| Крутящий момент затяжки (фут-дюйм) | ||
| при винтовом соединении | 5,2 ... 7 lbf·in | |
| Условия окружающей среды: | ||
| Высота установки при высоте над уровнем моря | 2 000 m | |
| Высота установки при высоте над уровнем моря максимальное | 4 000 m | |
| Температура окружающей среды | ||
| во время эксплуатации | -25 ... +60 °C | |
| во время хранения | -40 ... +80 °C | |
| во время транспортировки | -40 ... +80 °C | |
| при монтажной высоте 3000 м во время эксплуатации максимальное | 50 °C | |
| при монтажной высоте 4000 м во время эксплуатации максимальное | 40 °C | |
| Относительная влажность воздуха во время эксплуатации | 10 ... 95 % | |
| Допустимая нагрузка вспомогательных контактов согласно UL | B300 / R300 | |
| защита от коротких замыканий | ||
| Исполнение защиты при коротком замыкании | ||
| на выход | предохранительные вставки: gG 6A, flink 10A (IEC 60947-5-1), модульный автоматический выключатель для защиты линий C-Char: 1,6A (IEC 60947-5-1) или 6A (I_K < 500A) | |
| Безопасность: | ||
| Защита от прикосновения во избежание электрического удара | с защитой пальцев рук | |
| Разделение потенциала: | ||
| Исполнение разделения потенциала | Безопасное разделение согласно IEC 60947-1 для всех электрических цепей | |
| примечание | Учитывать отчет об испытании № 2668 | |
| Сертификаты/допуски к эксплуатации | ||
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| | ||
| последнее изменение: | 06.06.2016 | |
