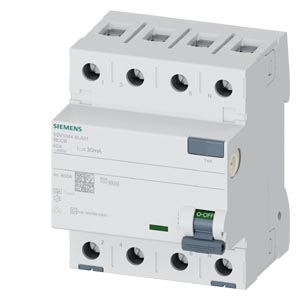

Дифференциальные автоматические выключатели Siemens 5SV3344-6LA01

Дифференциальный автомат Siemens 5SV33446LA01

УЗО ТИП A 40A 3+N-полюсной 30MA 400V 4MW SHORT-TIME DELAYED G THERMAL OVERLOAD PROTECTION POSSIBLE UP TO RATED CURRENT

УЗО Siemens серии 5SV334 из модельного ряда устройств автоматов Сиеменс 5SV:

• номинальный ток 25...80 А
• номинальный дифференциальный ток 30 мА
• исполнение по типу токов утечки: тип A, тип F
• исполнение по полюсам: 3+N

Области применения устройств защитного отключения Siemens 5SV3344-6LA01

УЗО с номинальными токами утечки 30 mA применяются для защиты человека, материалов и пожарной защиты, а также для защиты от прямого контакта с токоведущими элементами устройств.

Технические характеристики 5SV33446LA01

		RCCB, 4-pole, type A, short- time delayed, In: 40 A, 30 mA, Un AC: 400 V, protecting with rated current against overload
версия
Фирменное название продукта		SENTRON
Наименование продукта		Автоматический выключатель защиты от токов повреждения
Исполнение продукта		с кратковременной задержкой времени
Вариант продукта		с тепловой защитой от перегрузок
Общие технические данные
Число полюсов		4
Монтажный размер для встраиваемых приборов / согласно DIN 43880		1
Защита от прикосновения во избежание электрического удара		защищено от доступа пальцами и тыльной стороной руки
Устойчивость к току короткого замыкания		10 kA
Силовой выключатель / основной тип		5SV3
Механический срок службы (коммутационные циклы) / типовое		10 000
Функция переключения / с кратковременной задержкой		да
Категория перенапряжения		III
напряжение питания
Напряжение питания
при переменном токе / расчетное значение		400 V
для испытательных устройств / минимально		195 V
класс защиты
Степень защиты IP		IP20, при установке в распределительном шкафу, с подключенными проводами
Коммутационная способность
коммутационная способность по току / согласно IEC 61008-1 / расчетное значение		0,8 kA
рассеивание
Мощность потерь [Вт]
при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс		1,8 W
максимальное		2,2 W
электричество
Аварийный ток расцепления / расчетное значение		30 mA
Расчетный ток In / IEC, DIN/VDE / при 40 Cel		40 A
Тип аварийного тока		A
Ток / при переменном токе / расчетное значение		40 A
Температура/разность между температурами включения и выключения		44 880 A·s
Прочность по отношению к импульсному току / расчетное значение		3 kA
Рабочая частота		50/60Hz
Подробнее
Характеристики продукта / без силикона		да
Расширение продукта / встраиваемые / дополнительные устройства		да
число
Функциональность / для экологической экспертизы / согласно IEC 60068-2-30		28
связи
минимально		0,75 mm
максимальное		35 mm
Поперечное сечение подключаемого провода / однопроводный
минимально		0,75 mm
максимальное		35 mm
Крутящий момент затяжки / при винтовом соединении
минимально		2,5 N·m
максимальное		3 N·m
Положение / сетевого кабеля		вверху или внизу
Механическая конструкция
Высота		90 mm
Ширина		72 mm
Глубина		70 mm
Монтажное положение		любой
Монтажная глубина		70 mm
Число модулей в ширину		4
Вид крепления		DIN-рейка (REG)
условия окружающей среды
Температура окружающей среды
минимально		-25 °C
максимальное		45 °C
во время хранения / минимально допустимое		-40 °C
во время хранения / максимально допустимое		75 °C
Сертификаты
Условное обозначение
согласно DIN EN 61346-2		F
согласно DIN EN 81346-2		F
