Дифференциальные автоматические выключатели Siemens 5SV3346-6KL

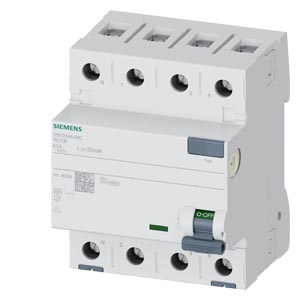

Дифференциальный автомат Siemens 5SV33466KL

УСТРОЙСТВО ЗАЩИТНОГО ОТКЛЮЧЕНИЯ ТИП A 63/4 30MA 4МОД. N-СЛЕВА

УЗО Siemens серии 5SV334 из модельного ряда устройств автоматов Сиеменс 5SV:

• номинальный ток 25...80 А
• номинальный дифференциальный ток 30 мА
• исполнение по типу токов утечки: тип A, тип F
• исполнение по полюсам: 3+N

Области применения устройств защитного отключения Siemens 5SV3346-6KL

УЗО с номинальными токами утечки 30 mA применяются для защиты человека, материалов и пожарной защиты, а также для защиты от прямого контакта с токоведущими элементами устройств.

Технические характеристики 5SV33466KL

			RES.CUR.OP.CIRCUIT BREAKER TYPE A 63A 3+N-POLE 30MA 400V 4MW N-LEFT
версия
Фирменное название продукта			SENTRON
Наименование продукта			Автоматический выключатель защиты от токов повреждения
Исполнение продукта			без задержки времени
Атмосферостойкость
Тип исполнения
Расчетная коммутационная способность Icn
Вариант продукта			N слева
Общие технические данные
Число полюсов			4
Число полюсов / 1
Число полюсов / 2
Число полюсов / примечание
Число полюсов / с предохранителями
Положение / подачи питания / на коробке шинопровода
Уровень звуковой мощности по шкале А / максимальное
Отдаваемая механическая мощность / для трёхфазного двигателя
при 230 В / при стандартной схеме / при 40 °C / расчетное значение
при 230 В / при схеме соединения треугольником / при 40 °C / расчетное значение
при 400 В / при стандартной схеме / при 40 °C / расчетное значение
при 400 В / при схеме соединения треугольником / при 40 °C / расчетное значение
отдаваемая активная мощность / максимальное
Монтажный размер для встраиваемых приборов / согласно DIN 43880			1
Защита от прикосновения во избежание электрического удара			защищено от доступа пальцами и тыльной стороной руки
Устойчивость к току короткого замыкания		kA	10
Силовой выключатель / основной тип			5SV3
Механический срок службы (коммутационные циклы) / типовое			10 000
Категория перенапряжения			III
напряжение питания
Напряжение питания
Напряжение питания / расчетное значение / максимальное
Напряжение питания / исходное значение
Напряжение питания / конечное значение
Напряжение питания
при переменном токе
при переменном токе / минимально
при переменном токе / максимальное
при переменном токе / расчетное значение		V	400
при постоянном токе
при постоянном токе / типовое
типовое
при 50 Гц
минимально
максимальное
номинальное значение
максимально допустимое
для испытательных устройств / минимально		V	195
Частота напряжения питания
минимально
максимальное
расчетное значение			50Hz
расчетное значение / минимально
расчетное значение / максимальное
Коэффициент защиты от напряжения (VPR) / согласно UL 1449
Вид напряжения
напряжения питания
для питания индикатора неисправности
Категория измерения / для питающего напряжения
класс защиты
Степень защиты IP			IP20, при установке в распределительном шкафу, с подключенными проводами
Степень защиты IP / с лицевой стороны
Коммутационная способность
коммутационная способность по току
согласно EN 60898 / расчетное знчение		kA	0,8
согласно IEC 60947-2 / расчетное значение
рассеивание
Мощность потерь [Вт]
при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс		W	3,9
максимальное		W	4
Мощность потерь [ВА] / максимальное
электричество
Аварийный ток расцепления / расчетное значение		mA	30
Расчетный ток In / IEC, DIN/VDE / при 40 Cel		A	63
Тип аварийного тока			A
Ток / при переменном токе / расчетное значение		A	63
Значение пропуска I**2t, макс. / 400 В
Температура/разность между температурами включения и выключения		A·s	25 410
Прочность по отношению к импульсному току / расчетное значение		kA	1
Рабочая частота			50/60Hz
Рабочая частота
1 / расчетное значение
2 / расчетное значение
исходное значение
конечное значение
расчетное значение
расчетное значение / минимально
расчетное значение / максимальное
минимально
максимальное
появление
Подробнее
Характеристики продукта
без галогена			да
без силикона			да
Расширение продукта / встраиваемые / дополнительные устройства			да
число
Функциональность / для экологической экспертизы / согласно IEC 60068-2-30			28
связи
Поперечное сечение подключаемого провода / многопроводный
минимально		mm	0,75
максимальное		mm	35
Поперечное сечение подключаемого провода / однопроводный
минимально		mm	0,75
максимальное		mm	35
Крутящий момент затяжки / при винтовом соединении
минимально		N·m	2,5
максимальное		N·m	3
Положение / сетевого кабеля			вверху или внизу
Механическая конструкция
Высота		mm	90
Ширина		mm	72
Ширина
примечание
протягиваемой электрической шины / при 1 электрической шине / максимальное
протягиваемой электрической шины / при 2 электрической шине / максимальное
Глубина		mm	70
Монтажное положение			любой
Монтажная глубина		mm	70
Число модулей в ширину			4
Вид крепления			DIN-рейка (REG)
вес-нетто
условия окружающей среды
Тип конструкции, объяснения
Температура окружающей среды
минимально		°C	-25
максимальное		°C	45
во время хранения / минимально допустимое		°C	-40
во время хранения / максимально допустимое		°C	75
Сертификаты
Сертификат соответствия / в качестве подтверждения соответствия ЕС
Условное обозначение
согласно DIN EN 61346-2			F
согласно DIN EN 81346-2			F
Дополнительная информация
последнее изменение:		13.07.2016
