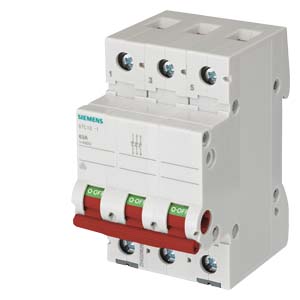

Siemens 5TL1363-1 выключатели нагрузки
ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ 63A 3-ПОЛ. КРАСНАЯ РУЧКА
Компактное исполнение автоматов создает хорошие предпосылки для более рационального использования пространства в распределительных шкафах. Модульность принадлежностей позволяют существенно уменьшить количество позиций запасных частей на складе. В зависимости от требований и назначения автомата можно использовать термомагнитные или электронные максимальные расцепители тока.
Достоинства автоматических выключателей Siemens 5TL1363-1
- Оптимальным образом подходят для коммутации освещения, электродвигателей и других электрических устройств
- Рассчитаны на номинальные токи от 32 A до 125 A
- Могут использоваться как выключатели разъединители согласно IEC/EN 60947-3
Технические характеристики 5TL13631
| | ISOLATOR 63A TRIPLE POLE, RED HANDLE | ||
| версия | |||
| Фирменное название продукта | SENTRON | ||
| Наименование продукта | |||
| Исполнение продукта | |||
| Атмосферостойкость | |||
| Тип исполнения | |||
| Расчетная коммутационная способность Icn | |||
| Тип осветительного прибора | не относится | ||
| Исполнение патрона / осветительного прибора | не относится | ||
| Исполнение переключательной функции | Выключатель нагрузки-разъединитель | ||
| Общие технические данные | |||
| Число полюсов | 3 | ||
| Число полюсов / примечание | |||
| Устойчивость к току короткого замыкания | kA | 10 | |
| Вид напряжения | перем. ток | ||
| класс защиты | |||
| Степень защиты IP | прочее | ||
| Степень защиты IP / с лицевой стороны | |||
| Коммутационная способность | |||
| коммутационная способность по току / расчетное значение | kA | 0,196 | |
| рассеивание | |||
| Мощность потерь [Вт] | |||
| при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс | |||
| максимальное | |||
| Мощность потерь [ВА] / максимальное | |||
| электричество | |||
| Главная цепь | |||
| рабочее напряжение / расчетное значение | V | 440 | |
| Рабочий ток / расчетное значение | A | 63 | |
| появление | |||
| Цвет / линзы | не относится | ||
| Подробнее | |||
| Компонент продукта / сигнальная лампа | нет | ||
| функция продукта | |||
| Функция продукта / принудительное открывание (в соответствии с DIN VDE 0113) | нет | ||
| число | |||
| Количество размыкающих контактов | 0 | ||
| Количество замыкающих контактов | 3 | ||
| Количество переключающих контактов | 0 | ||

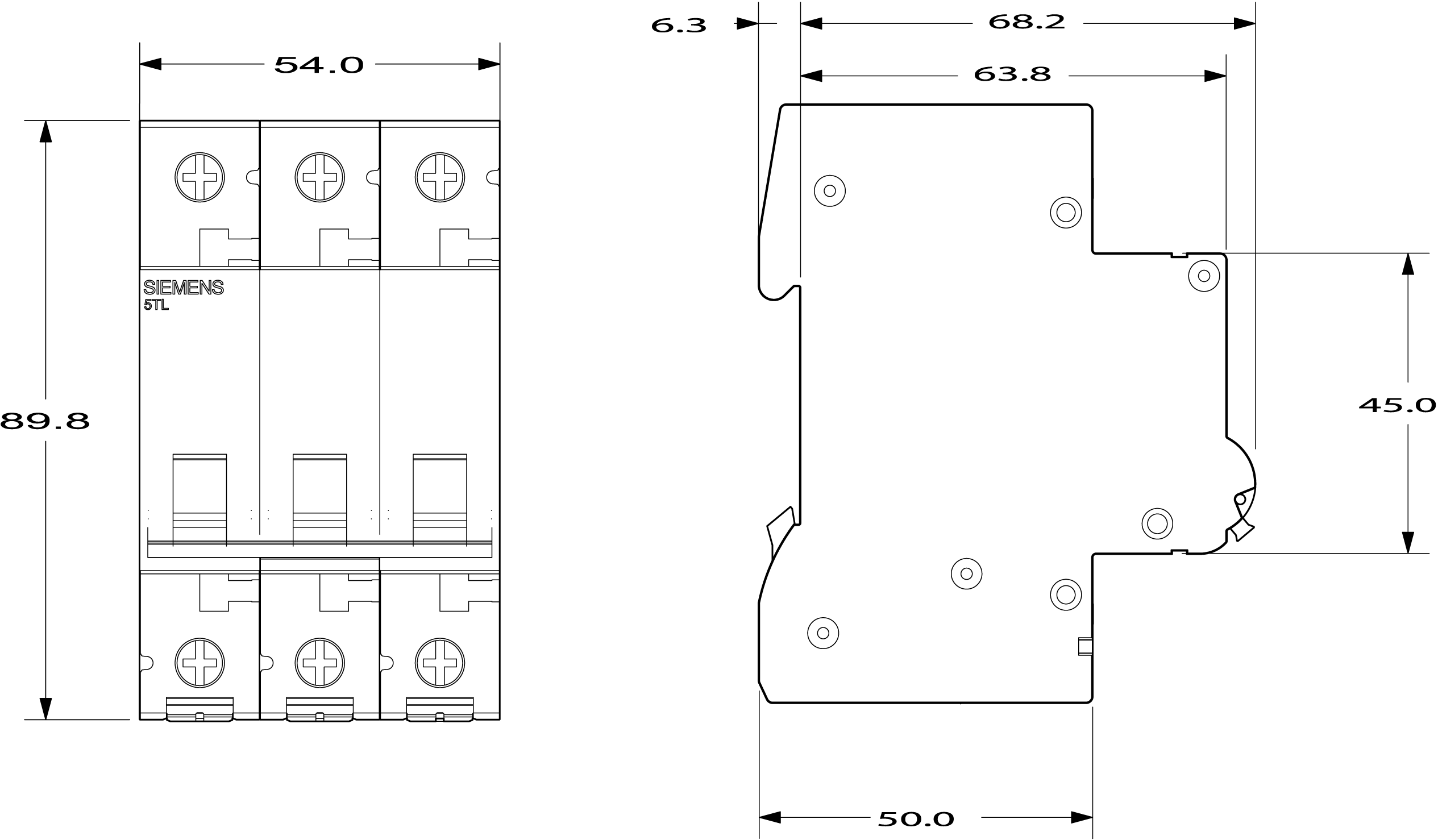

| Механическая конструкция | |||
| Высота | mm | 89,8 | |
| Ширина | |||
| примечание | |||
| протягиваемой электрической шины / при 1 электрической шине / максимальное | |||
| протягиваемой электрической шины / при 2 электрической шине / максимальное | |||
| Глубина | mm | 74,5 | |
| Монтажное положение | |||
| Монтажная глубина | mm | 70 | |
| Число модулей в ширину | 3 | ||
| вес-нетто | |||
| Тип конструкции, объяснения | |||
| Температура окружающей среды | |||
| минимально | |||
| максимальное | |||
| Сертификат соответствия / в качестве подтверждения соответствия ЕС | |||
| | |||
| Дополнительная информация | |||
| | |||
| | |||
| | |||
| последнее изменение: | 13.07.2016 | ||
