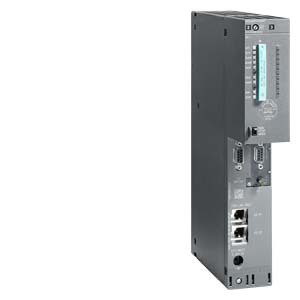

6ES7414-3FM06-0AB0 Программируемый контроллер SIMATIC S7-400
SIMATIC S7-400, ЦПУ CPU 414-3F PN/DP С: 4 МБ РАБОЧЕЙ ПАМЯТИ, (2 МБ ПРОГРАММЫ, 2 МБ ДАННЫХ), ИНТЕРФЕЙСЫ: 1. IF MPI/DP 12 МБИТ/С (X1), 2. IF ETHERNET/PROFINET (X5), 3. РАЗЪЁМ ДЛЯ IF IF964-DP (IF1)
Назначение 6ES74143FM060AB0
SIMATIC S7-400 – это мощный программируемый контроллер для построения систем управления средней и высокой степени сложности. Модульная конструкция, работа с естественным охлаждением, гибкие возможности расширения, мощные коммуникационные возможности, простота создания распределенных систем управления и удобство обслуживания делают SIMATIC S7-400 идеальным средством для решения практически любых задач автоматизации.
Основными областями применения 6ES7414-3FM06-0AB0 являются:
- машиностроение;
- автомобильная промышленность;
- складское хозяйство;
- технологические установки;
- системы измерения и сбора данных;
- текстильная промышленность;
- упаковочные машины и линии;
- производство контроллеров;
- автоматизация машин специального назначения;
- автоматизация непрерывных производств.
Несколько типов центральных процессоров различной производительности и широкий спектр модулей с множеством встроенных функций существенно упрощают разработку систем автоматизации на основе SIMATIC S7-400.
Если алгоритмы управления становятся более сложными и требуют применения дополнительного оборудования, контроллер позволяет легко нарастить свои возможности установкой дополнительного набора модулей.
Программируемый контроллер 6ES74143FM060AB0 разработан для построения систем автоматического управления, отличающихся повышенной надежностью функционирования. Наличие резервированной структуры позволяет продолжать работу в случае возникновения одного или нескольких отказов в его компонентах. Как правило, такие системы управляют производствами, простой которых вызывает большие экономические потери.
Благодаря своей высокой надежности 6ES7414-3FM06-0AB0 может использоваться:
- в системах с высокими затратами на перезапуск производства в случае отказа контроллера;
- в системах с высокой стоимостью простоя;
- в системах управления обработкой ценных материалов (например, в фармацевтической промышленности);
- в системах без постоянного контроля со стороны обслуживающего персонала;
- в системах с небольшим количеством обслуживающего персонала.
Программируемые контроллеры 6ES74143FM060AB0 предназначены для построения систем автоматики безопасности и противоаварийной защиты, в которых возникновение отказов не влечет за собой появление опасности для жизни обслуживающего персонала и не приводит к загрязнению окружающей природной среды. Контроллеры выпускаются в двух модификациях:
- S7-400F: система противоаварийной защиты, в которой возникновение отказов приводит к переводу технологического оборудования в безопасные состояния и остановке производственного процесса.
- S7-400FH: резервированная система противоаварийной защиты, аналогичная по своему назначению контроллеру S7-400F
На основе программируемых контроллеров 6ES74143FM060AB0 могутсоздаваться системы противоаварийной защиты, отвечающие требованиям:
- классов безопасности AK1…AK6 по DIN V 19250/ DIN V VDE 0801;
- уровней безопасности SIL 1…SIL 3 по IEC 61508;
- категорий безопасности 1…4 по EN 954-1.
В системах, построенных на основе программируемых контроллеров 6ES7414-3FM06-0AB0, допускается комбинированное применение компонентов F-систем с компонентами стандартного исполнения. Такие системы способны выполнять функции стандартного управления по отношению к одной и функции автоматики безопасности и противоаварийной защиты по отношению к другой части технологического оборудования. Для проектирования и обслуживания стандартных и F-систем используется единый набор промышленного программного обеспечения.
Технические характеристики 6ES74143FM060AB0
| | SIMATIC S7-400, CPU414F-3 PN/DP CENTRAL PROCESSING UNIT WITH: 4 MB WORKING MEMORY, (2 MB KB CODE, 2 MB DATA), INTERFACES: 1. IF MPI/DP 12 MBIT/S (X1), 2. IF ETHERNET/PROFINET (X5), 3. IF IF964-DP PLUGABLE (IF1) | |
| Общая информация | ||
| Обозначение типа продукта | ЦП 414F-3 PN/DP | |
| Версия продукта | 01 | |
| Версия микропрограммного обеспечения | V6.0 | |
| Функция продукта | ||
| SysLog | ||
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | STEP 7 не ниже версии V5.5/iMap не ниже версии V3.0 + iMap- STEP 7 Addon версия V3.0 SP5 | |
| Конфигурация CiR в режиме RUN | ||
| Время синхронизации CiR, базовая нагрузка | 100 ms | |
| Время синхронизации CiR, время на каждый байт ввода-вывода | 15 µs; Время на байт ввода-вывода | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Нет; Электропитание через источник питания системы | |
| Входной ток | ||
| из шины на задней стойке 5 В пост. тока, тип. | 1,3 A | |
| из шины на задней стойке 5 В пост. тока, макс. | 1,5 A | |
| из шины на задней стойке 24 В пост. тока, макс. | 300 mA; на интерфейс DP 150 мА | |
| из разъема 5 В пост. тока, макс. | 90 mA; на каждый интерфейс DP | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 6,5 W | |
| Макс. рассеиваемая мощность | 7,5 W | |
| Запоминающее устройство | ||
| Вид запоминающего устройства | прочее | |
| Оперативное запоминающее устройство | ||
| встроенный | 4 Mbyte | |
| встроенное (для программ) | 2 Mbyte | |
| встроенное (для данных) | 2 Mbyte | |
| расширяемое | Нет | |
| расширяемая, макс. | ||
| Память загрузки | ||
| расширяемая стираемая программируемая постоянная флэш-память | Да; с картой памяти (флэш-память) | |
| расширяемая стираемая программируемая постоянная флэш-память, макс. | 64 Mbyte | |
| встроенная ОЗУ, макс. | 512 kbyte | |
| расширяемая ОЗУ | Да; с картой памяти (RAM) | |
| расширяемая ОЗУ, макс. | 64 Mbyte | |
| Хранение в буфере | ||
| есть | Да | |
| с АКБ | Да; все данные | |
| без АКБ | Нет | |
| АКБ | ||
| Буферная батарея | ||
| Нормальный буферный ток | 125 µA; до 40 °C | |
| Макс. буферный ток | 450 µA | |
| Макс. время хранения в буфере | В справочном руководстве "Параметры модулей" приведены граничные условия и факторы воздействия | |
| Питание внешнего буферного напряжения на ЦП | от 5 до 15 В пост. тока | |
| Время обработки ЦП | ||
| нормальное время операций побитовой обработки | 45 ns | |
| нормальное время операций со словами | 45 ns | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 45 ns | |
| нормальное время выполнения операций с плавающей точкой | 135 ns | |
| Блоки ЦП | ||
| Блоки данных (DB) | ||
| Макс. число | 6 000; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Функциональные блоки (FB) | ||
| Макс. число | 3 000; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Функции (FC) | ||
| Макс. число | 3 000; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Организационные блоки (OB) | ||
| Макс. число | см. систему команд | |
| Макс. размер | 64 kbyte | |
| Число свободных организационных блоков циклического выполнения | 1; OB 1 | |
| Число организационных блоков прерывания по времени | 4; OB 10-13 | |
| Число организационных блоков прерываний с задержкой | 4; OB 20-23 | |
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 (минимальный настраиваемый тактовый импульс = 500 мкс) | |
| Число организационных блоков аппаратного прерывания | 4; OB 40-43 | |
| Число организационных блоков прерывания DPV1 | 3; OB 55-57 | |
| Число организационных блоков прерываний циклов тактовой синхронизации | 3; OB 61-63 | |
| Число организационных блоков обработки данных в многопроцессорной системе | 1; OB 60 | |
| Число фоновых организационных блоков | 1; OB 90 | |
| Число пусковых организационных блоков | 2; OB 100, 102 | |
| Число организационных блоков обработки асинхронных ошибок | 9; OB 80-88 | |
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | |
| Глубина вложенности | ||
| на класс приоритета | 24 | |
| дополнительно на организационный блок обработки ошибок | 1 | |
| Счетчики, таймеры и их остаток | ||
| Счетчик S7 | ||
| Число | 2 048 | |
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 2 047 | |
| — предварительно задано | от Z 0 до Z 7 | |
| Диапазон счета | ||
| — нижний предел | 0 | |
| — верхний предел | 999 | |
| Счетчик IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Таймеры S7 | ||
| Число | 2 048 | |
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 2 047 | |
| — предварительно задано | без остаточных данных по времени | |
| Временной диапазон | ||
| — нижний предел | 10 ms | |
| — верхний предел | 9 990 s | |
| Таймер IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Области данных и их остаток | ||
| остаточная область данных, общая | общая емкость ОЗУ и памяти загрузки (с буферной батареей) | |
| Маркер | ||
| Макс. число | 8 kbyte; Размер области маркеров | |
| Есть остаток | Да | |
| Предварительно заданный остаток | от MB 0 до MB 15 | |
| Число меток синхронизации | 8; в 1 байте маркера | |
| Блоки управляющих данных | ||
| Макс. число | 6 000; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Локальные данные | ||
| задаются, макс. | 16 kbyte | |
| предварительно задано | 8 kbyte | |
| Адресная область | ||
| Периферийная адресная область | ||
| Вводы | 8 kbyte | |
| Выводы | 8 kbyte | |
| в том числе децентрализованных | ||
| — Интерфейс MPI/DP, входы | 2 kbyte | |
| — Интерфейс MPI/DP, выходы | 2 kbyte | |
| — Интерфейс DP, входы | 6 kbyte | |
| — Интерфейс DP, выходы | 6 kbyte | |
| — Интерфейс PROFINET, входы | 8 kbyte | |
| — Интерфейс PROFINET, выходы | 8 kbyte | |
| Образ процесса | ||
| Вводы, настраивается | 8 kbyte | |
| Выводы, настраивается | 8 kbyte | |
| Вводы, предварительно задано | 256 byte | |
| Выводы, предварительно задано | 256 byte | |
| Согласованные данные, макс. | 244 byte | |
| Доступ к согласованным данным в образе процесса | Да | |
| Частичный образ процесса | ||
| Макс. число частичных образов процесса | 15 | |
| Цифровые каналы | ||
| Вводы | 65 536 | |
| — в том числе централизованных | 65 536 | |
| Выводы | 65 536 | |
| — в том числе централизованных | 65 536 | |
| Аналоговые каналы | ||
| Вводы | 4 096 | |
| — в том числе централизованных | 4 096 | |
| Выводы | 4 096 | |
| — в том числе централизованных | 4 096 | |
| Конфигурация аппаратного обеспечения | ||
| встроенный источник питания | ||
| Количество расширительных устройств, макс. | 21 | |
| Подключаемые OP | 63 | |
| Обработка данных в многопроцессорной системе | Да; макс. 4 ЦП (с UR1 или UR2) | |
| Интерфейсный модуль | ||
| Макс. число вставных интерфейсных модулей (общее) | 6 | |
| Макс. число вставных интерфейсных модулей IM 460 | 6 | |
| Макс. число вставных интерфейсных модулей IM 463 | 4; IM 463-2 | |
| Число ведущих устройств DP | ||
| встроенный | 1 | |
| по CP | 10; CP 443-5 расширенный | |
| по интерфейсному модулю IM 467 | 4 | |
| допускается смешанный режим IM + CP | Нет; IM 467 нельзя применять вместе с CP 443-5 Ext. и CP 443-1 EX4x, EX20, GX20 (в режиме PROFINET IO) | |
| по интерфейсному модулю | 1; IF 964-DP | |
| Макс. число вставных модулей S5 (через модуль сопряжения, в центральном устройстве) | 6 | |
| Число контроллеров ввода-вывода | ||
| встроенный | 1 | |
| по CP | 4; без смешанного режима CP443-1 EX40 и CP443-1 EX 41/EX20/GX20, макс. 4 в центральном устройстве | |
| Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) | ||
| Функциональные модули | ограничен числом гнезд и числом соединений | |
| CP, PtP | CP 440: ограничен числом гнезд; CP 441: ограничен числом гнезд или числом соединений | |
| Коммуникационные процессоры, LAN | ||
| Коммуникационные процессоры PROFIBUS и Ethernet | 14; в совокупности макс. 10 коммуникационных процессоров в качестве ведущего устройства DP и PROFINET-контроллера, в том числе не более 10 интерфейсных модулей или коммуникационных процессоров в качестве ведущего устройства DP и не более 4 коммуникационных процессоров в качестве PROFINET-контроллера | |
| Гнезда | ||
| Требуемое количество гнезд | 2 | |
| Время | ||
| Часы | ||
| Аппаратные часы (часы реального времени) | Да | |
| буферные и синхронизируемые | Да | |
| Разрешение | 1 ms | |
| Макс. отклонение в день (буферные) | 1,7 s; Отключение сети | |
| Макс. отклонение в день (небуферные) | 8,6 s; при включенной сети | |
| Счетчик рабочего времени | ||
| Число | 16 | |
| Числовые значения/диапазон числовых значений | от 0 до 15 | |
| Диапазон значений | Системные функциональные блоки 2,3 и 4: от 0 до 32767 часов, SFC 101: от 0 до 2^31 - 1 час | |
| Степень детализации | 1 час | |
| остаточн. | Да | |
| Синхронизация времени | ||
| поддерживается | Да | |
| на MPI, ведущее устройство | Да | |
| на MPI, починенное устройство | Да | |
| на DP, ведущее устройство | Да | |
| на DP, подчиненное устройство | Да | |
| в AS, ведущее устройство | Да | |
| в AS, подчиненное устройство | Да | |
| на Ethernet по NTP | Да; в качестве клиента | |
| на IF 964 DP | Да | |
| Разность времени в системе при синхронизации по | ||
| Ethernet, макс. | 10 ms | |
| MPI, макс. | 200 ms | |
| Интерфейсы | ||
| Интерфейсы/тип шины | ||
| Число интерфейсов RS 485 | 2 | |
| Число других интерфейсов | 0 | |
| с оптическим разъемом | ||
| 1. интерфейс | ||
| Тип интерфейса | встроенный | |
| Физические параметры | RS 485/PROFIBUS + MPI | |
| гальванически развязанный | Да | |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 150 mA | |
| Число ресурсов подключения | MPI: 32, DP: 16 | |
| Функции | ||
| MPI | Да | |
| Ведущее устройство PROFIBUS DP | Да | |
| Подчиненное устройство PROFIBUS DP | Да | |
| MPI | ||
| Число соединений | 32; если на линии используется диагностический повторитель, то число ресурсов подключения на линии уменьшается на 1 | |
| Макс. скорости передачи данных | 12 Mbit/s | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Да | |
| — Базовая S7-связь | Да | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Да | |
| — S7-связь, в качестве сервера | Да | |
| Ведущее устройство DP | ||
| Макс. число соединений | 16; если на линии используется диагностический повторитель, то число ресурсов подключения на линии уменьшается на 1 | |
| Макс. скорости передачи данных | 12 Mbit/s | |
| Макс. число подчиненных устройств DP | 32 | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Да | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Да | |
| — S7-связь, в качестве сервера | Да | |
| — Равноудаленность | Да | |
| — Тактовая синхронизация | Да | |
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | |
| — Активация/деактивация подчиненного устройства DP | Да | |
| — Прямой обмен данными (поперечная связь) | Да | |
| — DPV1 | Да | |
| Адресная область | ||
| — Макс. число входов | 2 kbyte | |
| — Макс. число выходов | 2 kbyte | |
| Полезные данные на подчиненное устройство DP | ||
| — Максимальное количество полезных данных на подчиненное устройство DP | 244 byte | |
| — Макс. число входов | 244 byte | |
| — Макс. число выходов | 244 byte | |
| — Макс. число слотов | 244 | |
| — на слот, макс. | 128 byte | |
| Подчиненное устройство DP | ||
| Число соединений | 16 | |
| GSD-файл | http | |
| Макс. скорости передачи данных | 12 Mbit/s | |
| автоматический поиск скорости передачи данных | Нет | |
| Макс. адресная область | 32; виртуальные слоты | |
| Макс. количество полезных данных на адресную область | 32 byte | |
| — из них согласованных | 32 byte | |
| Службы | ||
| — Связь PG/OP | Да; при активном интерфейсе | |
| — Маршрутизация | ||
| — S7-маршрутизация | Да; при активном интерфейсе | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Нет | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Да | |
| — S7-связь, в качестве сервера | Да | |
| — Прямой обмен данными (поперечная связь) | Нет | |
| — DPV1 | Нет | |
| Передающий накопитель | ||
| — Вводы | 244 byte | |
| — Выводы | 244 byte | |
| 2. интерфейс | ||
| Тип интерфейса | PROFINET | |
| Физические параметры | Ethernet RJ45 | |
| гальванически развязанный | Да | |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | ||
| автоматическое определение скорости передачи данных | Да; Автоматический опрос | |
| Автоматическое определение | Да | |
| Автоматическая коммутация | Да | |
| Изменение IP-адреса на время прохождения, поддерживается | Да; Передача посредством контроллера ввода-вывода или пользовательской программы с SFB104 "IP_CONF" | |
| Число ресурсов подключения | 64 | |
| Физические параметры интерфейсов | ||
| Число портов | 2 | |
| встроенный коммутатор | Да | |
| Резервирование среды передачи | ||
| поддерживается | Да | |
| Нормальное время переключения в случае прерывания линии | 200 ms | |
| Макс. число абонентов в кольце | 50 | |
| Функции | ||
| Контроллер PROFINET IO | Да | |
| Устройство ввода-вывода PROFINET | Да | |
| PROFINET CBA | Да | |
| Ведущее устройство PROFIBUS DP | Нет | |
| Подчиненное устройство PROFIBUS DP | Нет | |
| Открытая связь IE | Да | |
| Интернет-сервер | Да | |
| — Число HTTP-клиентов | 5 | |
| Двухточечное соединение | Нет | |
| Ведущее устройство DP | ||
| Макс. число соединений | ||
| Макс. скорости передачи данных | ||
| Макс. число подчиненных устройств DP | ||
| Службы | ||
| — Связь PG/OP | ||
| — Маршрутизация | ||
| — Глобальная система передачи данных | ||
| — Базовая S7-связь | ||
| — S7-связь | ||
| — S7-связь, в качестве клиента | ||
| — S7-связь, в качестве сервера | ||
| — Равноудаленность | ||
| — Тактовая синхронизация | ||
| — Синхронизация/замораживание (SYNC/FREEZE) | ||
| — Активация/деактивация подчиненного устройства DP | ||
| — Прямой обмен данными (поперечная связь) | ||
| — DPV1 | ||
| Адресная область | ||
| — Макс. число входов | ||
| — Макс. число выходов | ||
| Полезные данные на подчиненное устройство DP | ||
| — Максимальное количество полезных данных на подчиненное устройство DP | ||
| — Макс. число входов | ||
| — Макс. число выходов | ||
| — Макс. число слотов | ||
| — на слот, макс. | ||
| Подчиненное устройство DP | ||
| Число соединений | ||
| GSD-файл | ||
| Макс. скорости передачи данных | ||
| Макс. адресная область | ||
| Макс. количество полезных данных на адресную область | ||
| — из них согласованных | ||
| Службы | ||
| — Маршрутизация | ||
| Передающий накопитель | ||
| — Вводы | ||
| — Выводы | ||
| Контроллер PROFINET IO | ||
| Макс. скорости передачи данных | 100 Mbit/s | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | ||
| — S7-маршрутизация | Да | |
| — S7-связь | Да | |
| — Тактовая синхронизация | Да; только с IRT и опцией "Hohe Performance" (высокая производительность) | |
| — Открытая связь IE | Да | |
| — Shared Device | Да | |
| — Пуск согласно приоритету | Да | |
| — Макс. число устройств ввода-вывода с приоритетным запуском | 32 | |
| — Макс. число подключаемых устройств ввода-вывода | 256 | |
| — из них IO-устройств с IRT, макс. | 64 | |
| — из них на линию, макс. | 64 | |
| — Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilitt" (высокая гибкость) | 256 | |
| — из них на линию, макс. | 61 | |
| — Макс. число подключаемых устройств ввода-вывода для RT | 256 | |
| — из них на линию, макс. | 256 | |
| — Активация/деактивация подчиненного устройств ввода-вывода | Да | |
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | 8 | |
| — устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается | Да | |
| — Макс. число устройств ввода-вывода на инструмент | 8; Может использоваться 8 параллелельных системного функционального блока 12 "D_ACT_DP" на линию. Поддерживается не более 32 устройств ввода-вывода (параллельные порты), переключающихся в режиме экспулатации | |
| — Смена устройства без съемного носителя данных | Да | |
| — Тактовые импульсы передачи | 250 мкс, 500 мкс, 1 мс, 2 мс, 4 мс дополнительно при использовании IRT высокой производительности: от 250 мкс до 4 мс в сетке 125 мкс | |
| — Время актуализации | от 250 мкс до 512 мс; минимальное значение зависит от заданной загрузки связи для PROFINET IO, числа устройств ввода вывода и предполагаемого количества полезных данных, см. справочное руководство PROFINET | |
| Адресная область | ||
| — Макс. число входов | 8 kbyte | |
| — Макс. число выходов | 8 kbyte | |
| — Макс. количество полезных данных на адресную область | ||
| — Макс. согласованность полезных данных | 1 024 byte | |
| Устройство ввода-вывода PROFINET | ||
| Службы | ||
| — Связь PG/OP | Да | |
| — S7-маршрутизация | Да | |
| — S7-связь | Да | |
| — Тактовая синхронизация | Нет | |
| — Открытая связь IE | Да | |
| — IRT | Да | |
| — Пуск согласно приоритету | Да | |
| — Shared Device | Да | |
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 2 | |
| Передающий накопитель | ||
| — Макс. число входов | 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства | |
| — Макс. число выходов | 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства | |
| Подмодули | ||
| — Макс. число | 64 | |
| — Макс. количество полезных данных на подмодуль | 1 024 byte | |
| PROFINET CBA | ||
| ацикличная передача данных | Да | |
| цикличная передача данных | Да | |
| Открытая связь IE | ||
| Макс. число соединений | 62 | |
| Локальные номера портов, используемые с системной стороны | 0, 20, 21, 25, 80, 102, 135, 161, 34962, 34963, 34964, 65532, 65533, 65534, 65535 | |
| Функция Keep- Alive, поддерживается | Да | |
| 3. интерфейс | ||
| Тип интерфейса | Вставной интерфейсный модуль (IF) | |
| вставные интерфейсные модули | IF 964-DP (машиночитаемое обозначение изделия: 6ES7964-2AA04-0AB0) | |
| Физические параметры | RS 485/PROFIBUS | |
| гальванически развязанный | Да | |
| Макс. электропитание интерфейса (от 15 до 30 В пст. тока) | 150 mA | |
| автоматическое определение скорости передачи данных | Нет | |
| Число ресурсов подключения | 16 | |
| Функции | ||
| MPI | Нет | |
| Ведущее устройство PROFIBUS DP | Да | |
| Подчиненное устройство PROFIBUS DP | Да | |
| Ведущее устройство DP | ||
| Макс. число соединений | 16 | |
| Макс. скорости передачи данных | 12 Mbit/s | |
| Макс. число подчиненных устройств DP | 96 | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да; S7-маршрутизация | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Да | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Да | |
| — S7-связь, в качестве сервера | Да | |
| — Равноудаленность | Да | |
| — Тактовая синхронизация | Да | |
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | |
| — Активация/деактивация подчиненного устройства DP | Да | |
| — Прямой обмен данными (поперечная связь) | Да | |
| — DPV0 | Да | |
| — DPV1 | Да | |
| Адресная область | ||
| — Макс. число входов | 6 kbyte | |
| — Макс. число выходов | 6 kbyte | |
| Полезные данные на подчиненное устройство DP | ||
| — Максимальное количество полезных данных на подчиненное устройство DP | 244 byte | |
| — Макс. число входов | 244 byte | |
| — Макс. число выходов | 244 byte | |
| — Макс. число слотов | 244 | |
| — на слот, макс. | 128 byte | |
| Подчиненное устройство DP | ||
| Число соединений | 16 | |
| GSD-файл | http | |
| Макс. скорости передачи данных | 12 Mbit/s | |
| автоматический поиск скорости передачи данных | Нет | |
| Макс. адресная область | 32; виртуальные слоты | |
| Макс. количество полезных данных на адресную область | 32 byte | |
| — из них согласованных | 32 byte | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | ||
| — S7-маршрутизация | Да; при активном интерфейсе | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Нет | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Да | |
| — S7-связь, в качестве сервера | Да | |
| — Прямой обмен данными (поперечная связь) | Нет | |
| — DPV1 | Нет | |
| Передающий накопитель | ||
| — Вводы | 244 byte | |
| — Выводы | 244 byte | |
| 4. интерфейс | ||
| Тип интерфейса | ||
| вставные интерфейсные модули | ||
| 5. интерфейс | ||
| Тип интерфейса | ||
| вставные интерфейсные модули | ||
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Да; по интерфейсу PROFIBUS DP или PROFINET | |
| Число ведущих устройств DP с тактовой синхронизацией | 2 | |
| Макс. количество полезных данных на синхронизированное подчиненное устройство | 244 byte | |
| Равноудаленность | Да | |
| минимальный тактовый импульс | 1 ms; 0,5 мс без применения SFC 126, 127 | |
| наибольший тактовый импульс | 32 ms | |
| Функции связи | ||
| Связь PG/OP | Да | |
| Число подключаемых OP без обработки сообщений | 63 | |
| Число подключаемых OP с обработкой сообщений | 63; при использовании функций Alarm_S/SQ и Alarm_D/DQ | |
| Маршрутизация наборов данных | Да | |
| S7-маршрутизация | ||
| Глобальная система передачи данных | ||
| поддерживается | Да | |
| Макс. число GD-контуров | 8 | |
| Макс. число GD-пакетов, отправитель | 8 | |
| Макс. число GD-пакетов, получатель | 16 | |
| Макс. размер GD-пакетов | 54 byte | |
| Макс. размер GD-пакетов (из них согласованных) | 1 переменная | |
| Базовая S7-связь | ||
| поддерживается | Да | |
| Макс. количество полезных данных на запрос | 76 byte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 1 переменная | |
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да | |
| Макс. количество полезных данных на запрос | 64 kbyte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 462 byte; 1 переменная | |
| S5-совместимая связь | ||
| поддерживается | Да; посредством FC AG_SEND и AG_RECV, посредством не более 10 CP 443-1 или 443-5 | |
| Макс. количество полезных данных на запрос | 8 kbyte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 240 byte | |
| Макс. число одновременных запросов AG-SEND/AG-RECV на ЦП | 24/24 | |
| Стандартная связь (FMS) | ||
| поддерживается | Да; посредством CP и загружаемых FB | |
| Макс. количество полезных данных на запрос | ||
| Открытая связь IE | ||
| TCP/IP | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
| — Макс. число соединений | 62 | |
| — Макс. размер данных | 32 kbyte | |
| — Несколько пассивных соединений на порт, поддерживается | Да | |
| ISO-on-TCP (RFC1006) | Да; посредством встроенного PROFINET-интерфейса или CP 443-1 Adv. и загружаемых функциональных блоков | |
| — Макс. число соединений | 62 | |
| — Макс. размер данных | 32 kbyte; 1452 байт посредством коммуникационного процессора 443-1 Adv. | |
| UDP | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
| — Макс. число соединений | 62 | |
| — Макс. размер данных | 1 472 byte | |
| Интернет-сервер | ||
| поддерживается | Да | |
| Число HTTP-клиентов | 5 | |
| определенные пользователем сайты | Да | |
| PROFINET CBA (при заданной загрузке линий связи) | ||
| Заданная величина загрузки линий связи ЦП | 20 % | |
| Число удаленных пользователей | 32 | |
| Число функций ведущего/подчиненного устройства | 150 | |
| Сумма всех подключений ведущего/подчиненного устройства | 4 500 | |
| Макс. размер данных всех входящих подключений ведущего/подчиненного устройства | 45 000 byte | |
| Макс. размер данных всех исходящих подключений ведущего/подчиненного устройства | 45 000 byte | |
| Число аппаратных соединений PROFIBUS | 1 000 | |
| Макс. размер данных аппаратных соединений PROFIBUS | 16 000 byte | |
| Макс. размер данных на подключение | 2 000 byte | |
| Удаленные соединения с ацикличной передачей данных | ||
| — Частота сканирования: мин. интервал сканирования | 200 ms; в зависимости от заданной загрузки связи, числа соединений и используемого размера данных | |
| — Число входящих соединений | 250 | |
| — Число исходящих соединений | 250 | |
| — Макс. размер данных всех входящих соединений | 8 000 byte | |
| — Макс. размер данных всех исходящих соединений | 8 000 byte | |
| — Макс. размер данных на подключение | 2 000 byte | |
| Удаленные соединения с цикличной передачей данных | ||
| — Частота передачи данных: мин. интервал передачи данных | 1 ms; в зависимости от заданной загрузки связи, числа соединений и используемого размера данных | |
| — Число входящих соединений | 300 | |
| — Число исходящих соединений | 300 | |
| — Макс. размер данных всех входящих соединений | 4 800 byte | |
| — Макс. размер данных всех исходящих соединений | 4 800 byte | |
| — Макс. размер данных на подключение | 450 byte | |
| Переменные HMI по PROFINET (ациклично) | ||
| — Число запрашиваемых станций для переменных HMI (PN OPC/iMap) | 2 x PN OPC/1 x iMap | |
| — Актуализация переменных HMI | 500 ms | |
| — Число переменных HMI | 1 000 | |
| — Макс. размер данных всех переменных HMI | 32 000 byte | |
| Функции PROFIBUS Proxy | ||
| — поддерживается | Да; макс. 32 подклчюаемых исполнительных устройств PROFIBUS | |
| — Макс. размер данных на подключение | 240 byte; В зависимости от исполнительного устройства | |
| Число соединений | ||
| общее | 64 | |
| применяется для PG-связи | ||
| — резервируется для PG-связи | 1 | |
| — настраивается для PG-связи, макс. | 0 | |
| применяется для OP-связи | ||
| — резервируется для OP-связи | 1 | |
| — настраивается для OP-связи, макс. | 0 | |
| применяется для базовой S7-связи | ||
| — резервируется для базовой S7-связи | 0 | |
| — настраивается для S7-связи, макс. | 0 | |
| применяется для S7-связи | ||
| — резервируется для S7-связи | 0 | |
| — настраивается для S7-связи, макс. | 0 | |
| применяется для маршрутизации | ||
| — резервируется для маршрутизации | 0 | |
| — настраивается для маршрутизации, макс. | 0 | |
| Функции оповещения S7 | ||
| Макс. число запрашиваемых станций для функций оповещения | 63; макс. 63 с функциями Alarm_S/SQ и Alarm_D/DQ (панели оператора); макс. 8 с функциями Alarm, Alarm_8, Alarm_8P, Notify и Notify_8 (наример, WinCC) | |
| сообщения относительно символов | Да | |
| Процесс SCAN | Да | |
| Сообщения относительно блоков | Да | |
| Сообщения диагностики процессов | Да | |
| макс. число одновременно активных блоков Alarm-S | 400; одновременно активные блоки S/SQ или Alarm-D/DQ | |
| Блоки Alarm 8 | Да | |
| Макс. число экземпляров для коммуникационных блоков Alarm-8- и S7 | 1 200 | |
| предварительно задано, макс. | 300 | |
| Сообщения информационно-управляющей системы | Да | |
| Число одновременно запрашиваемых архивов (SFB 37 AR_SEND) | 16 | |
| Число сообщений | ||
| всего, макс. | 512 | |
| в сетке 100 мс, макс. | 128 | |
| в сетке 500 мс, макс. | 256 | |
| в сетке 1000 мс, макс. | 512 | |
| Число дополнительных значений | ||
| на сообщение | ||
| при сетке 100 мс, макс. | 1 | |
| при сетке 500 мс, 1000 мс макс. | 10 | |
| Функции испытания и ввода в эксплуатацию | ||
| Блок состояния | Да; до 16 одновременно | |
| Одиночный шаг | Да | |
| Число контрольных точек | 16 | |
| Состояние/управление | ||
| Переменные состояние/управления | Да; до 16 таблиц переменных | |
| Переменные | входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики | |
| Макс. число переменных | 70; Состояние/управление | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Принудительное исполнение, переменные | входы/выходы, маркеры, периферийные входы/выходы | |
| Макс. число переменных | 256 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 3 200 | |
| — настраивается | Да | |
| — предварительно задано | 120 | |
| Сервисные данные | ||
| считываемые | Да | |
| ЭМС | ||
| Излучение радиопомех согласно EN 55 011 | ||
| Класс граничных значений A, для применения в промышленных районах | Да | |
| Класс граничных значений B, для применения в жилых районах | Нет | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | ||
| Допуск CSA | ||
| Допуск UL | ||
| cULus | ||
| Допуск FM | ||
| RCM (ранее C-TICK) | ||
| Допуск КС | ||
| EAC (ранее ГОСТ-Р) | ||
| Для использования на железной дороге | ||
| EN 50121-4 | ||
| EN 50155 | ||
| Применение во взрывоопасной зоне | ||
| ATEX | ||
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | ||
| макс. | ||
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | ||
| макс. | ||
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| Проектирование | ||
| Программное обеспечение для проектирования | ||
| STEP 7 | Да | |
| Программирование | ||
| Операционный резерв | см. систему команд | |
| Круглые скобки | 7 | |
| Доступ к согласованным данным в образе процесса | Да | |
| Системные функции (SFC) | см. систему команд | |
| Системные функциональные блоки (SFB) | см. систему команд | |
| Язык программирования | ||
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да | |
| — CFC | Да | |
| — GRAPH | Да | |
| — HiGraph® | Да | |
| Число одновременно активных системных функций | ||
| — DPSYC_FR | 2 | |
| — D_ACT_DP | 8 | |
| — RD_REC | 8 | |
| — WR_REC | 8 | |
| — WR_PARM | 8 | |
| — PARM_MOD | 1 | |
| — WR_DPARM | 2 | |
| — DPNRM_DG | 8 | |
| — RDSYSST | 8 | |
| — DP_TOPOL | 1 | |
| Число одновременно активных системных функциональных блоков | ||
| — RDREC | 8 | |
| — WRREC | 8 | |
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Кодирование блоков | Да; с S7-Block Privacy | |
| Размеры | ||
| Ширина | 50 mm | |
| Высота | 290 mm | |
| Глубина | 219 mm | |
| Массы | ||
| Масса, прибл. | 900 g | |
| последнее изменение: | 06.07.2016 | |
Техническая документация для 6ES7414-3FM06-0AB0
- Каталог продукции «SIMATIC S7-400 - контроллер высшего класса»
язык: RU, страниц: , размер: 178.00 Кб - Обзорный каталог «Программируемые контроллеры S7-400, функциональные модули»
язык: RU, страниц: , размер: 4.27 Мб - Обзорный каталог «Программируемые контроллеры S7-400»
язык: RU, страниц: , размер: 5.50 Мб - Каталог продукции «Аппаратура SIPLUS extreme для тяжелых условий эксплуатации»
язык: RU, страниц: , размер: 236.47 Кб - Каталог продукции «SIMATIC S7-400H - резервированные системы автоматизации»
язык: RU, страниц: , размер: 307.90 Кб - Каталог продукции «Коммуникационные процессоры PtP и протокол Modbus RTU»
язык: RU, страниц: , размер: 148.33 Кб - Каталог продукции «FM 355/FM 455 - модули автоматического регулирования»
язык: RU, страниц: , размер: 133.20 Кб - Каталог продукции «Функциональные модули для систем позиционирования на базе SIMATIC S7-300/S7-400»
язык: RU, страниц: , размер: 562.41 Кб - Руководство пользователя «Программируемые контроллеры S7-400F и S7-400FH. Системы повышенной
безопасности»
язык: RU, страниц: 3, размер: 5.77 Мб - Руководство пользователя «Система автоматизации S7-400 H. Отказоустойчивые системы»
язык: RU, страниц: 328, размер: 4.81 Мб - Руководство пользователя «Система автоматизации S7-400. Данные CPU»
язык: RU, страниц: 3, размер: 2.28 Мб - Руководство по конфигурированию/установке «Программируемые контроллеры S7–400, M7–400»
язык: RU, страниц: 9, размер: 4.58 Мб - Руководство пользователя «Список инструкций системы S7-400. CPU 412, 414, 416, 417»
язык: RU, страниц: 3, размер: 873.11 Кб - Руководство пользователя «Программируемые контроллеры S7-400, M7-400. Данные модулей»
язык: RU, страниц: 612, размер: 7.76 Мб - Руководство по конфигурированию/установке «Система автоматизации S7-400. Руководство по монтажу»
язык: RU, страниц: 3, размер: 2.47 Мб - Обзорный буклет «Системы управления SIMATIC. Обзор продукции »
язык: RU, страниц: , размер: 1.73 Мб
