Основы лицензирования для программного обеспечения SIMATIC (V)

Что такое лицензия?

Сертификат – Certificate of License(CoL)

CoL является подтверждением наличия лицензии. Продукт может применяться только обладателем лицензии.

Ключ лицензии

Ключ лицензии является "технической формой" ("электронная лицензия")

Лицензия = COL + ключ лицензии

Лицензия предоставляет пользователю права на использование продукта. Подтверждением являются:

• Сертификат CoL (Certificate of License) и
• Ключ лицензии

В чем различия междуобновлением, сервиспаком и апгрейдом?

Обновление (Update)

Обновление устраняет программные ошибки и проблемы безопасности, доступно бесплатно

Сервиспак (Service pack)

Сервиспак включает все обновления и дополнительные функции ПО, доступен бесплатно.

Апгрейд (Upgrade)

Новые версии ПО или апгрейды предоставляют расширенный набор функций за отдельную плату.

Используя Software Update Service (SUS), апгрейды предоставляются бесплатно на период действия SUS.

Существующие варианты получения ПО TIA Portal.

Полная версиядля продуктивной работы (включая сертификат лицензии CoL)

Загрузка ПО через Industry Mall

Вход с учетными данными. Загрузка через OSD ( Online Software Delivery поставка программного обеспечения онлайн)

На дисках DVD

Заказ через Industry Mall

Вход с учетными данными при заказе, с последующей поставкой.

Версии для тестирования (триальные версии) ПО

Поставка онлайн через Online Software Delivery

Загрузка ПО и соотв. ключей лицензии через платформу Online Software Delivery.

Категории пользователей

• Все пользователи ПО SIMATIC, кто заказывает онлайн
• Пользователи SUS

Требования

• Подключение к Internet
• Учетная запись Industry Mall
• Delivery note с данными для доступа

Стоимость

Низкая стоимость поставки

Преимущества

• Актуальное ПО доступно в любое время. Доступны все версии ПО SIMATIC.
• ПО доступно сразу после заказа ПО
• Также безопасно, как и стандартная поставка но намного быстрее
• И да, это экологично, такой тип поставки не создает проблем окружающей среде, т.к. не требуются материалы и транспортировка

Свойства лицензий

По возможности использования:

Инженерные лицензии: активирует среду разработки

• Каждая активная установка ПО требует лицензии
• Использование возможно только с действительным ключом
• Пример: SIMATIC STEP 7 Basic/Professional, SIMATIC WINCC Basic/Comfort/Advanced/Professional …

Рантайм лицензии: активирует функции в ПЛК и устройствах визуализации.

• Каждое устройство требует своей лицензии
• Функции могут быть использованы только на лицензированном устройстве
• Пример: SIMATIC ProDiag, SIMATIC WinCC Sm@rtServer …

Тип лицензии

Плавающая (Floating)лицензия: независимая от устройства лицензия

• Установка ПО на любое кол-во ПК, лицензия нужна только для активного использования с последовательной установкой лицензии
• Лицензии не обязательно назначены постоянно для отдельной инсталляции ПО
• Кол-во необходимых лицензий зависит от числа одновременно работающих экземпляров ПО
• Допускает использование предыдущих версий ПО

Одиночная (Single)лицензия: одна лицензия на каждую установку ПО или устройство.

• Разработка: лицензия хранится локально на ПК и не предназначена для переноса на другой ПК
• Рантайм: функции могут быть использованы только на назначенном лицензированном устройстве

Период действия

Аренда (Rental): ограниченная по времени

• Активирует полные возможности ПО на определенный срок
• Для сервисных выездов, нерегулярного использования ПО конечным пользователем, например, 50 часов rental license

Триальная (Trial): ограниченная по времени с момента первого запуска ПО

• Активирует полные возможности ПО на 21 день
• Для тестирования перед покупкой ПО

Неограниченный (Unlimited): нет ограничений по времени

• не имеет какого-либо специального обозначения в названии
• стандартный случай, для обычной станции разработки

Зависимость от версии (только для опций)

Зависит от среды разработки: версия опции зависит от версии среды разработки

• Нумерация версий идет параллельно нумерации версий среды разработки
• Если среда разработки обновляется, опция также должна быть обновлена до этой же версии
• Например, TIA Portal Multiuser Engineering V15

Независит от среды разработки: версия опции не зависит от версии среды разработки

• Нумерация версий идет независимо от версий среды разработки
• Новые версии активируют новые функции
• Обновление среды разработки не требует обновления версии опции
• Например, SIMATIC S7-PLCSIM Advanced V2.0 TIA Portal Cloud Connector V1.0 независимо от версии среды разработки ( V1.0, V2.0, …)

Комбинированные (Combo)лицензии

Ключ комбинированной лицензии подходит как для SIMATIC Manager и WinCC flexible, так и для TIA Portal

Служба обновления ПО - Software Update Service (SUS).

При заказе SUS вы получаете все обновления ПО SIMATIC бесплатно в течение 1 года в рамках этого контракта.

Пользователи - все пользователи ПО SIMATIC

Требования - действующая лицензия последней версии

Стоимость - обычно 20% от цены исходной версии

Преимущества:

Апгрейды и сервиспаки доступны сразу же после выхода

Проактивно вы либо получаете ПО автоматически по обычной почте, либо получаете уведомление по e-mail

Прозрачность. Обзор и администрирование всех контрактов SUS в менеджере SUS

Предсказуемая цена: для обновлений ПО фиксированная цена на 1 год

Действие договора

Обычный контракт для всего мира
Контракт автоматически продлевается на 1 год. Обращайте на это внимание.

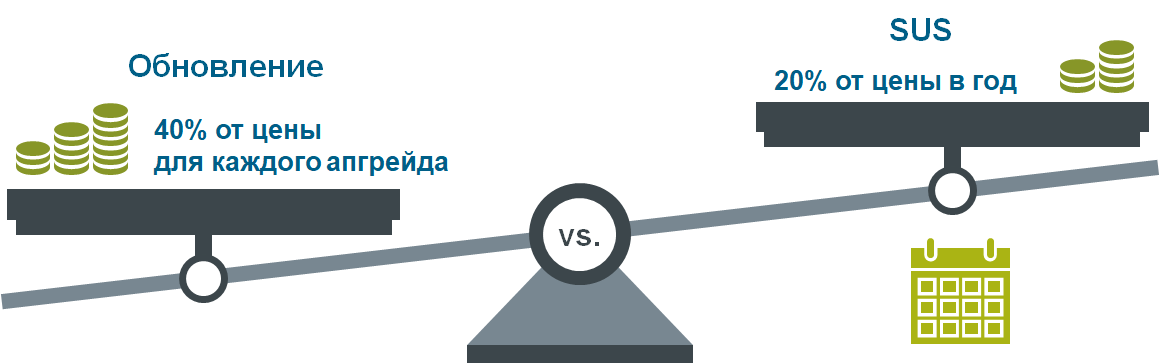

Стратегия обновлений – Обновление или SUS?

• SUS имеет смысл в финансовом плане, если апгрейды выпускаются в течение года
• Помимо этого, SUS предлагает и другие преимущества

Управление контрактами SUS в менеджере SUS

Прозрачное и быстрое управление всеми имеющимися контрактами SUS с помощью менеджера SUS

Преимущества

Функциональность

• Обзор всех имеющихся контрактов SUS
• Изменение адреса доставки
• Изменение формы поставки на загрузку SUS

Вход / доступ

• Через существующую учетную запись Industry Mall
• Напрямую из Automation License Manager

Форма поставки

Загрузка

Низкая стоимость: загрузка SUS и менеджер SUS экономят время и деньги

Одновременное: обновление различных контрактов с загрузкой SUS (напр. WinCC & STEP 7 Pro)

Начальная поставка

1 e-mail с информацией о загрузке 3-х сертификатов контракта (COC)

Последующая поставка (сервиспак)

1 e-mail с информацией о загрузке ПО

Последующая поставка (апгрейды)

• 1 e-mail с информацией о загрузке ПО
• 3 ключа лицензии
• 3 сертификата лицензии (COL)

На носителе

Пакеты SUS

Начальная поставка

3 коробки с 1 сертификатом контракта (COC) в каждой

Последующая поставка (сервиспак)

3 коробки

Последующая поставка (апгрейды)

3 коробки, каждая с 1 носителем данных , 1 флешка с 1 ключом лицензии, 1 сертификат лицензии (COL)

Контракт SUS

Начальная поставка

1 коробка с 3 сертификатами контракта (COC)

Последующая поставка (сервиспак)

1 носитель данных

Последующая поставка (апгрейды)

1 коробка с 1 носителем данных, 1 флешка с 3 ключами лицензий, 3 сертификата контракта (COL)

Менеджер лицензий Automation License Manager (ALM)

Automation License Manager является инструментом эффективного управления всеми лицензиями

Пользователи - все пользователи ПО SIMATIC

Требования - отсутствуют

Стоимость - бесплатно

Преимущества:

Управление лицензиями локально или на сервере: использование лицензий локально или по сети

Обзор лицензий - ALM предоставляет простой обзор всех имеющихся лицензий

Приобретение лицензий онлайн - загрузка лицензий путем "перетаскивания" в платформе Siemens Online Software Delivery (OSD)

Функции Automation License Manager (ALM)?

• Управление ключами лицензий. Все функции управления лицензиями
• Передача ключей лицензий. Перемещение ключей между разными локациями (ПК, USB флешки, папки ...)
• Отображение ключей лицензий. Отображение ключей на локальном или сетевом ПК
• Хранение ключей лицензий. Хранение ключей на локальном или сетевом ПК
• Проверка ключей лицензий. Определение состояния ключей (OK, используется, …)
• Контроль передачи лицензий с сервера. Ключи временно передаются с сервера на подключенный ПК
• Контроль возврата лицензий на сервер. Ключи возвращаются на сервер с подключенного ПК
• Журнал действий с ключами лицензий. Действий с ключами на ПК
• Блокировка доступа к лицензиям извне. Блокировка внешнего доступа при отсутствии SIMATIC Logon
• Управление доступом к ключам лицензий. При наличии установленного SIMATIC и включенной опции "SIMATIC Logon access protection" менеджер лицензий Automation License Manager может применяться для управления доступа к ключам лицензий

Апгрейд лицензий в ALM

Выбрать команду меню: View > Management

В панели навигации выбрать место хранения нужной лицензии для апгрейда

Выбрать ключ лицензии для апгрейда

Выбрать команду меню: License Key > Upgrade

• Если только один вариант для обновления, апгрейд производится автоматически без дополнительных вопросов
• Если имеется несколько вариантов, открывается диалог
• Выберите требуемый вариант апгрейда и нажмите "Upgrade"

Пример: использование плавающих лицензий ALM

Последовательность действий с ключами

1. Централизованное хранение ключей на сервере ALM
2. Автоматическое назначение лицензий с помощью ALM (требования: ПК объединены в сеть)
3. Запуск среды разработки: свободный ключ арендуется на сервере – но сам ключ остается на сервере
4. Завершение разработки: назначенный ключ снова доступен на сервере для всех ПК в сети

Последовательность действий

1. Разрешить удаленное подключение к серверу лицензий, перезапустить службу ALM
2. Разблокировать удаленное использование лицензий на сервере лицензий
3. На клиентском ПК: подключить сервер лицензий (Connect Computer)
4. Теперь на клиентском ПК можно запускать среду разработки. Лицензия арендуется, но остается на сервере.
5. При отсутствии подключения к серверу лицензия будет доступна на срок до 3-х часов.

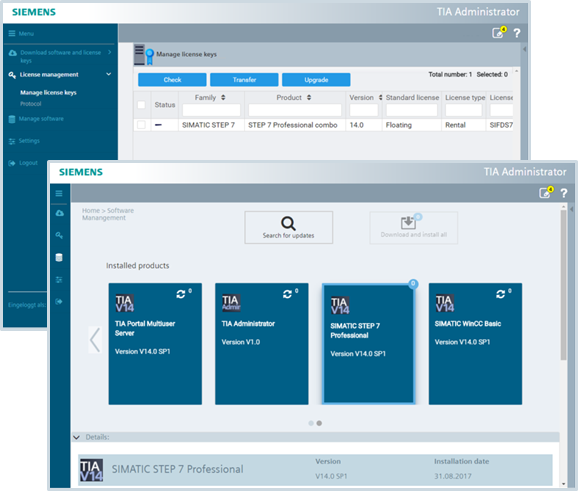

TIA Administrator в TIA Portal V15 – новый инструмент для управления ПО и лицензиями

Функции

• Веб-фреймворк для задач администрирования в среде TIA
• Интеграция функциональных модулей для различных приложений
• Интегрированы функции ALM, Software Updater и Online Software Delivery

Преимущества

• Администрирование ПО и лицензий в одном инструменте
• Другие функции могут быть добавлены согласно индивидуальным требованиям (например, администрирование пользователей с UMC)
• Простое использование в веб-браузере

TIA Administrator – рассматривается как наследник Automation LicenseManager (ALM) и TIA Software Updater

Использование виртуальных машин (виртуализация) – задача и решение

Задача использование разных версий ПО:

• Обновления и апгрейды должны быть установлены на каждую систему индивидуально, это требует много времени
• Разные версии ПО должны быть доступны, например, для сервисного обслуживания

Решение создание виртуальной машины (VM) с инженерным ПО:

• Программное обеспечение работает в VM
• Ключи лицензий расположены на ПК вне VM

Инсталляция TIA Portal в виртуальной машине

Пользователи - все пользователи ПО SIMATIC

Требования - нет

Стоимость - стоимость лицензий на каждый используемый экземпляр TIA Portal и стоимость лицензий операционной системы каждой VM

Преимущества

• Централизованное обслуживание ПО - обновления и апгрейды устанавливаются однократно в VM с последующим копированием. Это снижает затраты на обслуживание для каждого отдельного пользователя.
• Всегда нужная версия ПО - обеспечивается несколько версий параллельно в разных VM.

Виртуализация - нормативная база

• Лицензии не должны храниться и копироваться вместе с VM.
• Своя лицензия должна быть для каждой VM
• Концепция плавающи с ключами лицензий.Восстановление ключей лицензий через Siemens Industry Online Support (SIOS).

Возможные проблемы. Восстановление ключей лицензий через Siemens Industry Online Support (SIOS).

Возможные проблемы с ключами лицензий

1. Неисправности жесткого диска, отказ жесткого диска
2. Программы дефрагментации жесткого диска
3. Некоторые антивирусные пакеты
4. Неправильные действия пользователей: копирование файлов ключей в Windows Explorer, форматирование диска…

Рекомендации по работе с ключами для предотвращения возможных проблем

1. Перенос ключей осуществлять только с помощью менеджера лицензий ALM
2. Переносить ключи с жесткого диска на внешний носитель перед запуском сканирования антивирусным ПО и программами дефрагментации
3. Устанавливать ключи лицензий на отдельный жесткий диск небольшого размера (особенно удобно в VM)
4. Создавать образ жесткого диска с ключами соответствующими программами
5. Допускается снятие образа диска вместе с лицензиями и развертывания его на запасных ПК, при условии одновременной работы только на одном из них. Это не является нарушением лицензионного соглашения

При возникновении любых проблем с ключами лицензий необходимо обратиться в глобальную службу Siemens Online Support (SIOS)

1. Ссылка на страницу поддержки лицензий указана в онлайн-справке ALM
2. Или вот эта прямая ссылка https://support.industry.siemens.com/cs/ww/en/view/772175
3. Зарегистрироваться на портале и скачать бланк по ссылке выше
4. Открыть запрос support request, приложить заполненный бланк, фотографии сертификата и USB ключа
5. Далее следовать указаниям службы поддержки, для восстановления нужен только ПК с установленным ALM

Если лицензия присутствует в ALM, но повреждена (проверить в ALM командой License Key -> Check)

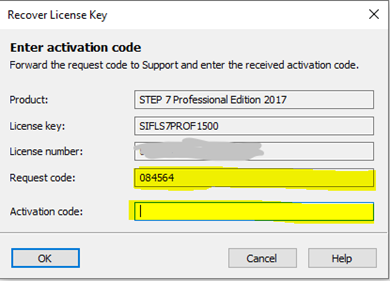

1. Запустить восстановление командой License Key -> Recover
2. Передать в службу поддержки код запроса Request Code
3. Ввести полученный Activation code, лицензия будет восстановлена

Если лицензия утеряна полностью (отказ или форматирование диска и т.п.)

1. Служба поддержки инициирует процедуру Offline Transfer и высылает Start Code (в виде файла *.aut)
2. Сгенерировать и передать в службу поддержки код запроса Request Code
3. Ввести полученный Activation code, лицензия будет передана заново
