Цифровой сервис «Анализ общей эффективности оборудования (OEE)» в открытой облачной платформе MindSphere (V)

Что такое OEE и зачем это нужно?

Эффективность производства неразрывно связана с эффективностью работы оборудования. Всегда возникает вопрос: как достоверно оценить эффективность работы оборудования?

По существу для любой машины существует четыре вида проблем, которые снижают эффективности по сравнению с идеальной машиной, работающей 24/7:

Плановые простои.
Внеплановые простои, связанные с поломкой оборудования и различными внештатными ситуациями.
Потери производительности во время работы оборудования, вызванные небольшими прерываниями в работе, работой на уменьшенной скорости и т.д.
Потери, связанные с качеством выпускаемой продукции (брак, необходимость повторной обработки и т.д.).

Учесть все эти проблемы вместе позволяет показатель общей эффективности оборудования - OEE (Overall Equipment Effectiveness). За исключением плановых простое, которые зависят от особенностей планирования и технологического процесса, поэтому при оценке эффективности оборудования их не учитывают.

Математически, OEE - это произведение трех компонент: факторов доступности, производительности и качества. Фактор качества определяется как доля качественной продукции. Фактор производительности - это отношение фактической выработки к теоретической (такой как если бы оборудование работало с идеальной, запланированной скоростью). Фактор доступности - отношение фактического производственного времени к запланированному.

Таким образом, если три этих фактора максимальны, то можно говорить, что оборудование или производственный участок работают эффективно. А если хотя бы один фактор низкий, то это отобразится в значении OEE, даже при прекрасных остальных факторах.

Текущая ситуация

Чаще всего на производстве отслеживаются отдельные показатели эффективности. Например, для внеплановых простоев может использоваться коэффициент технической готовности (КТГ), который показывает долю времени, когда оборудование технически готово к работе. Также часто ведется учет процента брака, например, в ERP-системах и т.д.

Но как это обычно бывает высокие значения отдельных показателей не гарантируют высокую эффективность в целом. Например, хорошая производительность не гарантирует высокой доли качественной продукции. Даже если тем или иным образом отслеживаются все три аспекта эффективности, данные о них часто находятся в различных системах, которые не связаны между собой и это не позволяет увидеть ситуацию целиком. А для полной оценки требуется целостная картина и отдельные ее фрагменты вне единой взаимосвязи не позволяют достоверно оценить эффективность производства и увидеть потенциал оптимизации.

OEE - интегральный показатель, создан для относительно простого решения проблемы с нехваткой прозрачности. Одновременный учет основных компонент эффективности обеспечивает универсальность в сравнении совершенно различного оборудования, от кофе-машины до линии на машиностроительном производстве.

Что же предлагает Сименс для расчёта OEE

У Сименс есть сервис для отслеживания показателя OEE.
Сервис включает в себя:

Подключение требуемого оборудования к облачной платформе Siemens MindSphere.
Конфигурация и предоставление облачного приложения OEE Monitor для подсчета и визуализации OEE подключенного оборудования и других важных параметров.
Аналитика от экспертов Сименc: анализ трендов OEE, сравнение со схожими активами, рекомендации по улучшению и пр.

Сервис активно внедряется нашими клиентами и партнерами и показывает свою высокую эффективность.

Например, Siemens и Nestle был реализован проект для завода в Финляндии.

В результате применения данного сервиса удалось снизить себестоимость единицы готовой продукции. Существенные результаты были достигнуты в течение уже первых трех месяцев. Использование сервиса показало быструю окупаемость вложенных в этот сервис средств, и руководством Nestle было принято решение масштабировать его на другие заводы.

OEE Monitor - основное приложение сервиса анализа общей эффективности оборудования

Визуализация OEE для отдельных единиц оборудования и линии

Визуализация информации об ошибках оборудования

Визуализация информации о проблемах

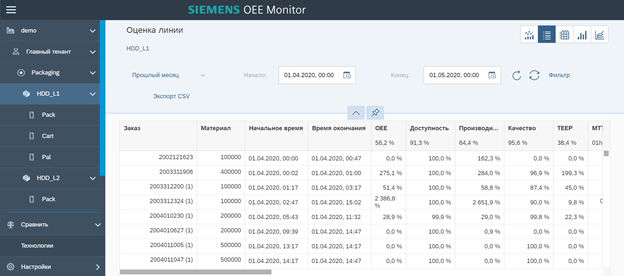

Анализ выполнения заказов

Анализ трендов OEE для машины

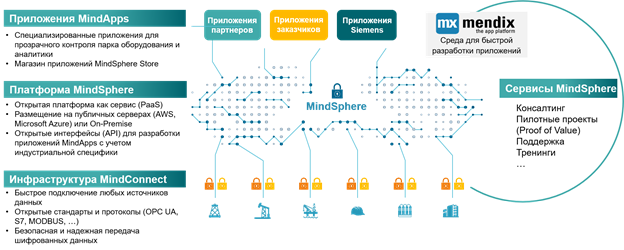

Открытая облачная IoT-платформа и операционная система Siemens MindSphere

MindSphere – это открытая облачная платформа и операционная система от Сименс, которая объединяет данные с оборудования, производственных и информационных систем и, используя продвинутую аналитику, позволяет принимать более эффективные решения. MindSphere дает доступ к большому числу мощных готовых к использованию приложений, а также к динамически развивающейся экосистеме разработчиков.

В составе платформы MindSphere есть готовый "слой" Connectivity (слой сбора данных) для быстрого подключения различных источников данных, включая промышленное оборудование и ИТ-системы. Многие виды промышленного оборудования можно подключать к облаку "из коробки" с помощью промышленных шлюзов или готовых программных агентов, используя популярные протоколы передачи данных: OPC UA, MODBUS, S7, Rockwell и т.д.

Заказчику предоставляется доступ к собственному облачному пространству MindSphere (т.н. "тенанту") с возможностью размещения и использования в этом пространстве всех доступных приложений как собственных, так и из магазина приложений.
