Стратегия перехода с MICROMASTER на SINAMICS

Семейство MICROMASTER. Дорожная карта

От MICROMASTER к SINAMICS

	MICROMASTER 420		SINAMICS G120C SINAMICS V20
	Универсальное устройство для любых задач Мощность 0,37–11 кВт		Компактный и многоцелевой преобразователь с оптимальным набором функций Мощность 0,55–132 кВт для Sinamics G120C Мощность 7,5–15 кВт для Sinamics V20
	MICROMASTER 430		SINAMICS G120P
	Специальная серия для насосов и вентиляторов Мощность 7,5–250 кВт		Специальная серия для насосов, вентиляторов и компрессоров Мощность 0,37–560 кВт
	MICROMASTER 440		SINAMICS G120
	Мощный мастер-универсал Мощность 0,37–250 кВт		Модульный преобразователь — компактный, надежный и прочный Мощность 0,55–250 кВт

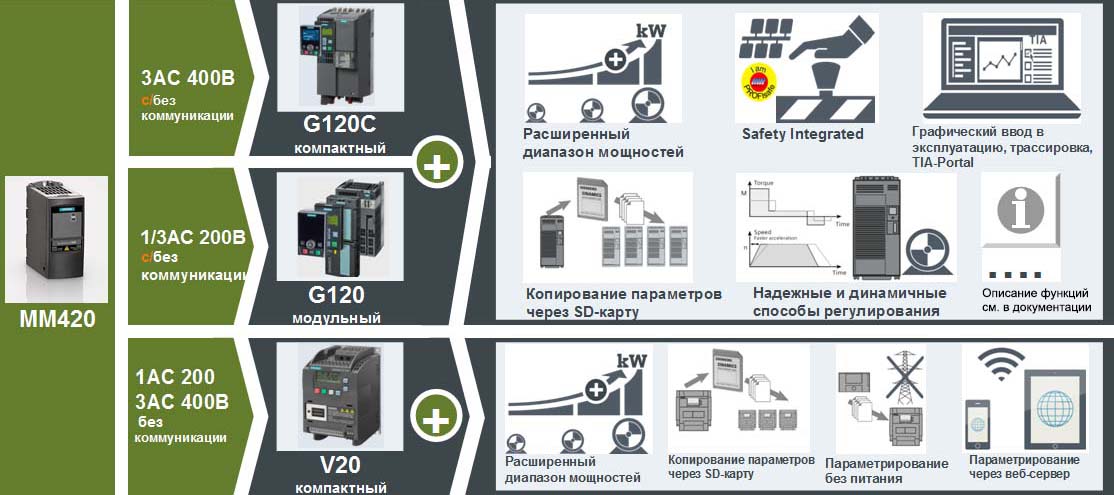

Преимущества SINAMICS по сравнению с MICROMASTER 420

Преимущества SINAMICS по сравнению с MICROMASTER 430

Преимущества SINAMICS по сравнению с MICROMASTER 440

SINAMICS. Указания по модернизации

Частичное отсутствие опций для каркасного монтажа у SINAMICS Смотрите все опции в документации к Sinamics G120/C/P (каталог D31)

Размеры отверстий, монтажные и конструктивные размеры частично отличаются от MICROMASTER Все размеры приведены в документации к Sinamics G120/C/P (каталог D31)

Максимальные длины кабелей частично отличаются от MICROMASTER Технические параметры есть в документации к Sinamics G120/C/P (каталог D31)

Данные для расчета допустимой перегрузки и мощности/тока частично отличаются от MICROMASTER Смотрите технические параметры в документации к Sinamics G120/C/P (каталог D31), ПО для проектирования SIZER или конвертор заказных номеров.

Преимущества системы SINAMICS G. Главные отличительные особенности

• Интеграция в TIA Portal через Startdrive!
• Ввод в эксплуатацию в диалоговом режиме через панель оператора
• Графический ввод в эксплуатацию и диагностика с помощью ПО Starter/Startdrive
• Интегрированное в привод измерительное оборудование/функция записи
• Карта памяти для серийного ввода в эксплуатацию

Микропрограммное обеспечение

• Встроенная техника безопасности (Safety Integrated), в том числе и по шине!
• Встроенные интерфейсы полевой шины для PROFIBUS / PROFINET
• Энергоэффективность благодаря встроенным программным функциям
• Встроенные технологические функции
• Векторное управление без датчика (SLVC)

Аппаратное обеспечение

• Стандартный интерфейс USB для подключения PC!
• Надежное АО благодаря лакированным модулям
• Вставные клеммники
• Встроенный вход датчика температуры двигателя
• Цифровые входы с гальванической развязкой и собственной группой потенциалов

SINAMICS. Функции и преимущества

G120/C/P

Графический ввод в эксплуатацию, трассировка и TIA-Portal для поддержки пуско-наладки, диагностики и подключения к системе управления

G120/C

Safety Integrated (STO), поддерживаемые профили: PROFIsafe. Благодаря встроенной по умолчанию, сертифицированной функции безопасности (STO) можно отказаться от дополнительных внешних компонентов

G120/C/P

Отказ от входного дросселя благодаря встроенному дросселю промежуточного контура; можно использовать более длинные кабели (для мощностей >18,5кВт-132кВт)

G120/C/PV20

Функция копирования параметров через SD-карту упрощает серийный ввод в эксплуатацию и замену устройства для сервиса

G120CU250

Встроенное базовое позиционирование -> отказ от таких устройств, как дополнительные модули позиционирования, интерфейсы датчиков и т.п

G120PM250

Встроенная рекуперация -> с PM250 избыточная энергия может быть возвращена в сеть

V20

Встроенный веб-сервер для ввода в эксплуатацию, диагностики и управления преобразователем без использования кабелей с помощью смартфона или ноутбука по вай-фай

G120/C/PV20

Встроенные прикладные макросы и оптимизированные параметры приложений упрощают ввод в эксплуатацию

G120/PV20

Различные монтажные компоновки: Сквозной монтаж для простого охлаждения шкафа (G120/G120P/V20), исполнение IP55 для установки вне шкафа (только G120P), модульная конструкция позволяет сократить запас запчастей (только G120/P).

V20

Сохранение и повторная загрузка установок параметров с помощью работающего от аккумуляторов загрузчика параметров, в том числе и без сетевого питания преобразователя

G120/C/P

Надежные методы управления и регулирования для приводов с низкими динамическими требованиями, а также для специальных приводов с управлением по скорости и моменту

G120/C/PV20

Дополнительная информация о встроенных функциях отдельных устройств и их возможностях в документации по продукту

SINAMICS G Safety Integrated

Преимущества

	Встроенные функции безопасности Привод самостоятельно или в комбинации с PLC контролирует двигатель и поддерживает безопасное состояние процесса
	Безопасность без датчиков Для реализации функции безопасности не нужен безопасный датчик или несколько стандартных датчиков, например, для SLS (Safe Limited Speed)
	Safe Torque Off (STO) STO является стандартной функцией в приводах SINAMICS G Другие функции безопасности как опция

SINAMICS G PROFINET

Преимущества

	Максимальная гибкость для точно подобранных системных подходов открытые стандарты возможность расширения
	Повышенная эффективность для оптимального использования ресурсов простое кабельное соединение быстрая замена устройств надежность/стабильность
	Широкие возможности для увеличения производительности скорость высокая интенсивность информационного потока резервирование среды

MICROMASTER 420/430/440. Поддержка продукта

Помощь при переходе

Документация. На соответствующих страницах продуктов можно найти документацию (а также FAQ, списки конвертируемых параметров и т.п.) по интересующей серии:

• Документация Siemens Micromaster 420
• Документация Siemens Micromaster 430
• Документация Siemens Micromaster 440

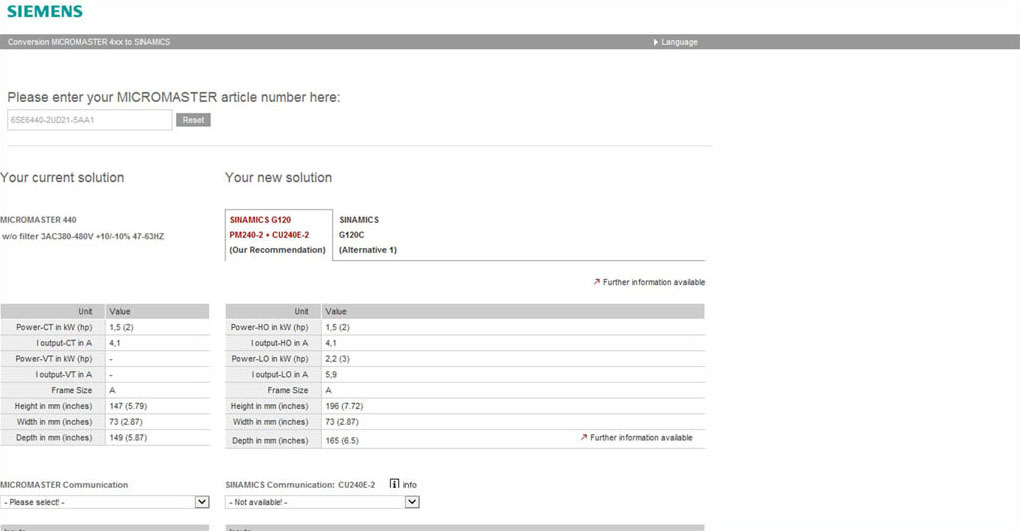

Конвертор (заказные номера). На официальном сайте Siemens откройте веб-страницу перехода для MICROMASTER 4 и запустите конвертор MLFB. Введите MLFB MM4 и найдите предложенный привод SINAMICS

Конвертор (параметры). Наша служба поддержки окажет помощь в конвертации параметров MICROMASTER 4 в параметры SINAMICS при замене устройств. Вам нужно всего-лишь заполнить форму (справа вверху)

Пример успешной стратегии перехода — Газоочистная система

Промышленная газоочистная система с вентиляторами от 0,5 кВт до 250 кВт. Прежде использовались Micromaster MM420, MM430, MM440. Теперь используются SINAMICS G120 и G120P.

Заказчик: Заказчиком является мировой лидер среди поставщиков промышленных газоочистных систем

Преимущества:

• Функция безопасности Safe Torque Off (STO) уже интегрирована в SINAMICS G120
• Для подключения к системе управления теперь можно использовать коммуникацию Profinet
• Силовые модули PM240-2 позволяют использовать кабели большей длины
