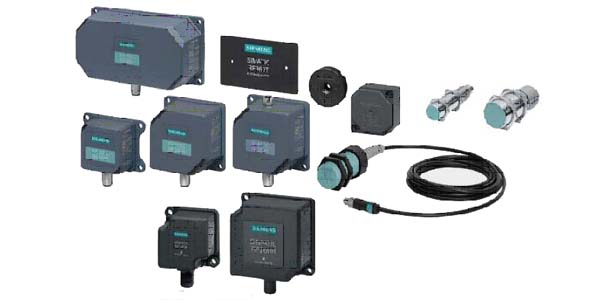

SIMATIC RFID - системы радиочастотной идентификации
Ситуационная осведомленность в области учета и отслеживания движения материалов, тары и готовой продукции гарантирует высокую эффективность и конкурентоспособность современного производственного предприятия. Сложность и многоступен-чатый характер производственных процессов определяет потребность в контроле перемещения компонентов с помощью децентрализованных систем идентификации, интегрированных в систему автоматизированного управления и сети передачи данных, и способных работать в сложных промышленных условиях. Радиочастотная идентификация является идеальным решением в случае отсутствия прямой видимости между считывающим устройством и маркировкой, больших объемов данных или работы на большой дистанции, либо в случае, если хранящуюся информацию нужно изменять. Предлагаемые системы радиочастотной идентификации отвечают самым разным требованиям по производительности, дальности действия и частотного диапазона (в т.ч. ВЧ и УВЧ). Простота интеграции систем радиочастотной идентификации с помощью коммуникационных модулей и готовых функциональных блоков в системы комплексной автоматизации существенно снижает издержки и затраты на ввод в эксплуатацию, диагностику и обслуживание.
Уже на начальных этапах производства системы радиочастотной идентификации обеспечивают сопровождение продукта или объекта важной информацией. Метки прикрепляются к продукту, лотку с продуктом или транспортировщику / упаковщику, и записываются бесконтактным способом. Существует возможность записывать и считывать по отдельности до 64 кБайт данных, а также при необходимости отправлять их на различные рабочие или производственные станции. В свою очередь, это означает синхронизацию движения материалов и соответствующих данных.
Преимущества
- Эффективное проектирование, ввод в эксплуатацию, диагностика и обслуживание благодаря органичной интеграции в среду комплексной автоматизации за счет готовых функциональных блоков.
- Встроенный интерфейс для подключения к компонентам системы автоматизации, как например, SIMATIC, SIMOTION или SINUMERIK через коммуникационные модули с PROFIBUS и PROFINET.
- Поддержка открытых стандартов (например, ISO 15693, ISO 18000-6C).
Обзор
Siemens предлагает три семейства систем радиочастотной иден-тификации (RFID):
- RFID системы ВЧ-диапазона (13,56 МГц) SIMATIC (RF200, RF300)
- RFID система УВЧ-диапазона (865-868 МГц) SIMATIC RF600
Кроме того, для интеграции RFID – компонентов в систему ав-томатизации применяются коммуникационные модули, позволяющие подключать считыватели к контроллерам S7-1200/ S7-300/ S7-400, сетям PROFIBUS DP и PROFINET.
SIMATIC RF200
Благодаря компактным размерам и низкой стоимости считыва-телей система радиочастотной идентификации SIMATIC RF200 особенно хорошо подходит для использования в промышленном производстве в зонах с небольшими сборочными линиями, а также для внутренней логистики. RF200 поможет снизить издержки при выполнении задач идентификации в ВЧ-диапазоне (13,56 МГц, ISO 15693) в условиях стандартной производственной нагрузки. Считыватели RF200 совместимы со всеми ISO метками линейки продуктов MOBY D (MDS Dxxx).
Коммуникационные модули, совместимые со всеми системами SIMATIC RF (ASM 456, ASM 475, SIMATIC RF1xxC) могут подключаться к SIMATIC S7-300, сетям PROFIBUS, PROFINET, а также использовать TCP/IP (XML).
SIMATIC RF300
Система радиочастотной идентификации SIMATIC RF300 особенно хорошо подходит для применения в промышленном производстве в зонах управления производством, на сборочных и конвейерных линиях. SIMATIC RF300 используется для выполнения задач идентификации в ВЧ-диапазоне (13,56 МГц) со средней и высокой интенсивностью.
В зависимости от требований к производительности системы идентификации, доступны три версии продукта:
- Особо экономичное решение с возможностью подключения к SIMATIC S7-300 по интерфейсу IQ-Sense для пониженных требований к скорости и объему данных.
- Стандартные требования: Настройка системы со считывателями SIMATIC RF300 в режиме ISO 15963 и недорогими метками MOBY D.
- Интенсивные приложения: Настройка системы со считывателями SIMATIC RF300 в режиме RF300 и SIMATIC RF300.
Основные области применения SIMATIC RF300:
- Системы сборки и загрузки, сборочные линии (идентифика-ция транспортеров для деталей)
- Логистика производства (управление движением материалов, идентификация контейнеров и других емкостей)
- Идентификация деталей (например, меткой, прикрепленной к продукту или паллете)
- Конвейерные системы (например, подвесные монорельсовые конвейеры)
SIMATIC RF600
Предназначена для идентификации в УВЧ-диапазоне (865 до 868 МГц) на расстояниях до 10 м. Система идеально подходит для хранения и записи уникальных идентификаторов объектов в соответствии со стандартом EPC Global Class 1 Gen 2/ ISO 18000-6C. Также возможно чтение/ запись дополнительных данных в соответствии с особенностями применения.
Все предлагаемые метки, начиная от бюджетных бумажных этикеток SmartLabel до жаропрочных меток со сроком службы в несколько тысяч циклов, могут использоваться в промышленных условиях. SIMATIC RF600 может интегрироваться как с контроллерами SIMATIC S7, так и с информационными системами предприятия.
Коммуникационные модули ASM, RF1xx
Доступны следующие коммуникационные модули для систем радиочастотной идентификации SIMATIC, MOBY:
- ASM 475 (подключение к SIMATIC S7-300 (непосредственно) S7-300/400, ПК с SIMATIC WinAC через ET200M, SINUMERIC 840D/810D)
- RF160C (подключение к PROFIBUS DP)
- RF170C (подключение к SIMATIC S7-300/400, ПК с SIMATIC WinAC через ET200pro)
- ASM 456 (подключение к PROFIBUS DP-V1)
- RF180C (подключение к PROFINET IO)
- RF182C (подключение к Ethernet TCP/IP)
- RFID 181EIP (подключение к Ethernet/IP)
Коммуникационные и интерфейсные модули SIMATIC RFID
2xRS422 для подключения считывателей IP20 Установка в S7-300/ ET 200M 20-полюсный фронтальный соединитель заказывается отдельно |
1xRS422 для подключения считывателей IP20 Установка в контроллеры S7-1200 - |
2xRS422 для подключения считывателей IP67 Автономный модуль с интерфейсом PROFIBUS DP-V1 Соединительный блок для подключения к PROFIBUS заказывается отдельно |
2xRS422 для подключения считывателей IP67 Автономный модуль с интерфейсом PROFIBUS DP-V0 Соединительный блок для подключения к PROFIBUS заказывается отдельно |
2xRS422/RS232 для подключения считывателей IP67 Установка в станции/ контроллеры ET 200pro Соединительный блок заказывается отдельно |
2xRS422 для подключения считывателей IP67 Автономный модуль с интерфейсом PROFINET Соединительный блок для подключения к PROFINET/Ethernet заказывается отдельно |
2xRS422 для подключения считывателей IP67 Автономный модуль с интерфейсом EtherNet/ IP Соединительный блок для подключения к PROFINET/Ethernet заказывается отдельно |
2xRS422 для подключения считывателей IP67 Автономный модуль с интерфейсом Ethernet TCP/IP Соединительный блок для подключения к PROFINET/Ethernet заказывается отдельно |
Информация для заказа
| Наименование | Заказные номера | ||
|---|---|---|---|
| Система SIMATIC RF200: 13,56 МГц, ISO 15693 / ISO 18000-3, DMAX <=13,5 см | |||
| Стационарные считыватели | RF210R, M18 x 71 мм, DMAX <=2 см, IP67 | IO-Link | 6GT2 821-1AC32 |
| RS422 | 6GT2 821-1AC10 | ||
| RF220R, M30 x 71 мм, DMAX <=3,5 см, IP67 | IO-Link | 6GT2 821-2AC32 | |
| RS422 | 6GT2 821-2AC10 | ||
| RF240R, 50 x 50 x 30 мм, DMAX <=6,5 см, IP67 | RS422 | 6GT2 821-4AC10 | |
| RS232 (3964R) | 6GT2 821-4AC11 | ||
| RS232 (ASCII) | 6GT2 821-4AC40 | ||
| RF250R, 50 x 50 x 30 мм, DMAX <=6,5 см, IP65 | RS422 | 6GT2 821-5AC10 | |
| IO-Link | 6GT2 821-5AC32 | ||
| RS232 (ASCII | 6GT2 821-5AC40 | ||
| RF260R, 75 x 75 x 41 мм, DMAX <=13,5 см, IP67 | RS422 | 6GT2 821-6AC10 | |
| RS232 (3964R) | 6GT2 821-6AC11 | ||
| IO-Link | 6GT2 821-6AC32 | ||
| RS232 (ASCII) | 6GT2 821-6AC40 | ||
| RF290R, без антенны, RS 232/RS 422, DMAX <=6,5 см, IP65 | 6GT2 821-0AC12 | ||
| Дополнительные компоненты | Кабель RS232, между ПК и считывателем, длина 5 м | с штекером M12 | 6GT2 891-4KH50 |
| не разделанный | 6GT2 891-4KH50-0AX0 | ||
| ANT D1 Антенна для RF290R | 6GT2 698-5AC00 | ||
| Модуль IO-Link, мастер, для ET 200eco PN, 4 счит-ля | 6ES7 148-6JA00-0AB0 | ||
| Модуль IO-Link 4SI, мастер, для ET 200S, 4 счит-ля | 6ES7 138-4GA50-0AB0 | ||
| Кабель для IO-Link, M12-4POLE, 5 м | 6GT2 891-4LH50 | ||
| Наименование | Заказные номера | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Система SIMATIC RF300, 13,56 МГц, RF300 / ISO 15693 / ISO 18000-3, DMAX <=21 см | |||||||||
| Стационарные считыватели | RF310R, 75 x 55 x 30 мм, IP67 | ISO SCANMODE, DMAX <=6 см | 6GT2 801-1AB20-0AX1 | ||||||
| RS422, DMAX <=6,5 см | 6GT2 801-1AB10 | ||||||||
| RF340R, 75 x 75 x 41 мм, DMAX <=14 см, IP67 | 6GT2 801-2AB10 | ||||||||
| RF350R, 75 x 75 x 41 мм, DMAX <=14 см, IP65, необходима внешняя антенна | RS422, без антенны | 6GT2 801-4AB10 | |||||||
| ANT 1, DMAX <=14 см, IP67 | 6GT2 398-1CB00 | ||||||||
| ANT 12, DMAX <=1,7 см, IP67 | 6GT2 398-1CC00 | ||||||||
| ANT 18, DMAX <=3,5 см, IP67 | 6GT2 398-1CA00 | ||||||||
| ANT 30, DMAX <=6 см, IP67 | 6GT2 398-1CD00 | ||||||||
| RF380R, (RF300+ISO15963) 160 x 80 x 41 мм, IP67 | ISO SCANMODE, DMAX <= 21 см | 6GT2 801-3AB10 | |||||||
| RS422, DMAX <=21 см | 6GT2 801-3AB20-0AX1 | ||||||||
| RF382R, (ISO- SCANMODE) 160 x 80 x 41 мм, DMAX <=21 см, IP67 | 6GT2 801-3AB20-0AX0 | ||||||||
| Портативный считыватель RF210M, , 3цв. экран, ISO 15693,ISO 18000-3, IP54, FB 45/55 для S7, 2 м кабель, RS422, DMAX <= 2 см | 6GT2 823-0AA00 | ||||||||
| Портативный считыватель RF310M, DMAX <=6 см (RF300), 8 см (ISO), VGA 3,6’, RAM 256Мбайт, Flash 1Гбайт, WinCE 5.0, WiFi (опция), IP54 | Терминал без док-станции и для подключения внешней антенны (ANT8, 12, 18,30) | 6GT2 803-1AC10 | |||||||
| Адаптер для ANT 8 | 6GT2 898-0EA00 | ||||||||
| Портативный считыватель RF350M, DMAX <=8 см (RF300), 8 см (ISO), QVGA 3,5’ touch screen, RAM 256Мбайт, Flash 288 Mбайт, WinCE 6.0, WiFi (опция), IP54 | Терминал с аккумулятором | с встроенной антенной | 6GT2 803-1BA00 | ||||||
| с внешней антенной | 6GT2 803-1BA10 | ||||||||
| Зарядная станция (USB, LAN) | 6GT2 803-0BM00 | ||||||||
| Запасная батарея | 6GT2 803-0CA00 | ||||||||
| Метки | Режим RF300 | RF320T, 24 Б EEPROM, DMAX <=5,5 см, IP67/IPx9K | 6GT2 800-1CA00 | ||||||
| RF330T, 32 кБ EEPROM, DMAX <=5,5 см, IP68/IPx9K | 6GT2 800-5BA00 | ||||||||
| RF340T, 24Б EEPROM, DMAX <=10 см, IP67/IPx9K | 8кБ FRAM | 6GT2 800-4BB00 | |||||||
| 32кБ FRAM | 6GT2 800-5BB00 | ||||||||
| RF350T, 32кБ FRAM + 24Б EEPROM, DMAX <=13 см, IP68 | 6GT2 800-5BD00 | ||||||||
| RF360T, 24Б EEPROM, DMAX <=15 см, IP67 | 8кБ FRAM | 6GT2 800-4AC00 | |||||||
| 32кБ FRAM | 6GT2 800-5AC00 | ||||||||
| RF370T, 24Б EEPROM, DMAX <=13,5 см, IP68 | 32кБ FRAM | 6GT2 800-5BE00 | |||||||
| 64кБ FRAM | 6GT2 800-6BE00 | ||||||||
| RF380T, 32кБ FRAM + 24Б EEPROM, DMAX <=14 см, IP68 | 6GT2 800-5DA00 | ||||||||
| Режим ISO | MDS D165, 112Б EEPROM, DMAX <=50 см, IP65, мин.зак. 1000 шт. | 6GT2 600-1AB00-0AX0 | |||||||
| MDS D261, 256Б EEPROM, DMAX <=50 см, IP65, мин.зак. 1000 шт. | 6GT2 600-1AA01-0AX0 | ||||||||
| MDS D100, 112Б EEPROM, DMAX <=65 см, IP68, мин.зак. 50 шт. | 6GT2 600-0AD10 | ||||||||
| MDS D200, 256Б EEPROM, DMAX <=45 см, IP67, мин.зак. 250 шт. | 6GT2 600-1AD00-0AX0 | ||||||||
| MDS D400, 2000Б FRAM, DMAX <=65 см, IP67, 54x0.8x85.6, мин.зак. 250 шт. | 6GT2 600-4AD00 | ||||||||
| MDS D421, 2000Б FRAM, DMAX <=0,8 см, IP67/IPx9K, мин.зак. 10 шт. | 6GT2 600-4AE00 | ||||||||
| MDS D422, 2000Б FRAM, DMAX <=1,5 см, IP68, мин.зак. 5 шт. | 6GT2 600-4AF00 | ||||||||
| MDS D423, 112Б EEPROM, DMAX <=8 см, IP68/IPx9K, мин.зак. 10 шт. | 6GT2 600-4AA00 | ||||||||
| MDS D124, 112Б EEPROM, DMAX <=30 см, IP68/IPx9K, Ex мин.зак. 20 шт. | 6GT2 600-0AC10 | ||||||||
| MDS D324, 992Б EEPROM, DMAX <=28 см, IP67, мин.зак. 20 шт. | 6GT2 600-3AC00 | ||||||||
| MDS D424, 2000Б FRAM, DMAX <=30 см, IP67/IPx9K, мин.зак. 20 шт. | 6GT2 600-4AC00 | ||||||||
| MDS D425, 2000Б FRAM, DMAX <=5 см, IP68/IPx9K, мин.зак. 5 шт. | 6GT2 600-4AG00 | ||||||||
| MDS D126, 112Б EEPROM, DMAX <=40 см, IP68, мин.зак. 250 шт. | 6GT2 600-0AE00 | ||||||||
| MDS D426, 2000Б FRAM, DMAX <=35 см, IP68, мин.зак. 50 шт. | 6GT2 600-4AH00 | ||||||||
| MDS D117, 112Б EEPROM, DMAX <=4мм, вес 1г, IP68, мин.зак. 10 шт. | 6GT2 600-0AG00 | ||||||||
| MDS D127, 112Б EEPROM, DMAX <=5 мм, вес 1г, IP68, мин.зак. 10 шт. | 6GT2 600-0AF00 | ||||||||
| MDS D428, 2000Б FRAM, DMAX <=15 см, IP68/IPx9K, от 5 шт. | 6GT2 600-4AK00-0AX0 | ||||||||
| MDS D139, 112Б EEPROM, DMAX <=60 см, IP68/IPx9K, мин.зак. 10 шт. | 6GT2 600-0AA10 | ||||||||
| MDS D339, 992Б EEPROM, DMAX <=50 см, IP68/IPx9K, мин.зак. 10 шт. | 6GT2 600-3AA10 | ||||||||
| MDS D160, 112Б EEPROM, DMAX <=1,8 см, IP68/IPx9K,мин.зак. 10 шт. | 6GT2 600-0AB10 | ||||||||
| MDS D460, 2000Б FRAM, DMAX <=1,6 см, IP67/IPx9K, мин.зак. 50 шт. | 6GT2 600-4AB00 | ||||||||
| Дополнительные компоненты | Прокладка, для крепежа на металл, MDS D139, MDS D339, от 10 шт. | 6GT2 690-0AA00 | |||||||
| Быстрозаменяемое крепление для MDS D139, MDS D339, нержавеющая сталь, мин.зак. 10 шт. | 6GT2 690-0AH00 | ||||||||
| Прокладка, для крепежа на металл, MDS D124, MDS D324, MDS D424 и RF320T, мин.зак. 20 шт. | 6GT2 690-0AK00 | ||||||||
| Прокладка, крепеж на металл, MDS D126, MDS D426, мин.зак. 50 шт. | 6GT2 690-0AL00 | ||||||||
| Прокладка, крепеж на металл, MDS D160, MDS D460, мин.зак. 50 шт. | 6GT2 690-0AG00 | ||||||||
| Фиксирующий карман, для RF360T, MDS D100, MDS D200 только с 6GT2 190-0AA00, мин.зак. 50 шт. | 6GT2 190-0AB00 | ||||||||
| Крепление для RF330T, MDS D423, мин.зак. 10 шт. | 6GT2 690-0AE00 | ||||||||
| Крепление для MDS D100, мин.зак. 50 шт. | 6GT2 390-0AA00 | ||||||||
| Прокладка под фиксирующий карман 6GT2190-0AB00, высота 20мм, мин.зак. 50 шт. | 6GT2 190-0AA00 | ||||||||
| Кронштейн на скид для SIMATIC RF380T | короткий | 6GT2 090-0QA00 | |||||||
| длинный | 6GT2 090-0QA00-0AX3 | ||||||||
| Универсальный кронштейн, для SIMATIC RF380T | 6GT2 590-0QA00 | ||||||||
| Защитный кожух, для кронштейна на скид | 6GT2 090-0QB00 | ||||||||
| Модуль IQ-Sense SM 338 для S7-300 и ET 200M | 6ES7 338-7XF00-0AB0 | ||||||||
| Кабель RS232, подключение RF380R к ПК, тип | M12 | 6GT2 891-4KH50 | |||||||
| неразделанный | 6GT2 891-4KH50-0AX0 | ||||||||
| SIMATIC RF WLAN, модуль WiFi 802.11b/g | 6GT2 898-0DA00 | ||||||||
| Запасная батарея, литий-ионная, 3300мАч | 6GT2 898-0CA00 | ||||||||
| Док станция с БП ~100..240В, USB кабель | 6GT2 898-0BA00 | ||||||||
| Антенный сплиттер для MOBY | 6GT2 690-0AC00 | ||||||||
| SLG D11, RS232, 160 x 40 x 80 мм, DMAX <=38 см, IP65 | 6GT2 698-1AC00 | ||||||||
| SLG D11S, RS422, 160 x 40 x 80 мм, DMAX <=38 см, IP65 | 6GT2 698-2AC00 | ||||||||
| SLG D11, ANT 5, RS232, 160 x 40 x 80 мм, DMAX <=38 см, IP65 | 6GT2 601-0AC00 | ||||||||
| SLG D11S ANT D5, RS422, 160 x 40 x 80 мм, DMAX <=38 см, IP65 | 6GT2 602-0AC00 | ||||||||
| SLG D12, RS232, 160 x 40 x 80 мм, DMAX <=22 см, IP65 | 6GT2 601-0AB00 | ||||||||
| SLG D12S, RS422, 160 x 40 x 80 мм, DMAX <=22 см, IP65 | стандартный | 6GT2 602-0AB00 | |||||||
| с 8-контактным штекером М12 (питание+данные) | 6GT2 602-0AB10-0AX0 | ||||||||
| Портативный считыватель, см. SIMATIC RF300 -> Портативный считыватель | |||||||||
| Метки, см. SIMATIC RF300 -> Метки -> Режим ISSO | |||||||||
| Антенны | ANT 3, для RF200/RF300, IP 64 | 6GT2 398-1CD30-0AX0 | |||||||
| ANT D5, для SLG D10(S), SLG D11(S), антен. каб, 3,3 м | 6GT2 698-5AA10 | ||||||||
| ANT D6, для SLG D10(S), антенный кабель, длина 3,3 м | 6GT2 698-5AB00 | ||||||||
| ANT 8, для RF200/RF300, без антенного кабеля | 6GT2 398-1CF00 | ||||||||
| ANT D10, для SLG D10(S), антенный кабель, дл. 3,3 м | 6GT2 698-5AF00 | ||||||||
| ANT 12, для RF200/RF300, IP 65 | длина 3 м | 6GT2 398-1CC00 | |||||||
| длина 0.6 м | 6GT2 398-1CC10 | ||||||||
| ANT 18, для RF200/RF300/ MOBY E, IP 65 | длина 3 м | 6GT2 398-1CA00 | |||||||
| длина 0.6 м | 6GT2 398-1CA10 | ||||||||
| разъем М8 | 6GT2 398-1CA10-0AX0 | ||||||||
| разъем М8, длина 3м | 6GT2 398-1CA20-0AX0 | ||||||||
| ANT 18, для RF200/RF300/ MOBY E, IP 65 | длина 3 м | 6GT2 398-1CD00 | |||||||
| разъем М8 | 6GT2 398-1CD10-0AX0 | ||||||||
| разъем М8, длина 3м | 6GT2 398-1CD20-0AX0 | ||||||||
| Набор прокладок для ANT D5 | 6GT2 690-0AB00 | ||||||||
| Защитный кожух для ANT D6 | 6GT2 690-0AD00 | ||||||||
| Антенный разветвитель | 2 антенных входа (ANT D5 или ANT D6) к SLG D10(S), IP65 | 6GT2 690-0AC00 | |||||||
| SIMATIC RF260X, для SLG D10; 6 антенных выходов (для ANT D5, ANT D6 и ANT D10); IP65; антенный кабель, длина 0,4 м | 6GT2 894-0EA00 | ||||||||
| Антенный кабель MOBY D, между ANT D6 и SLG D10(S), длина | 3,3 м | 6GT2 691-0CH33 | |||||||
| 10 м | 6GT2 691-0CN10 | ||||||||
| Удлинитель для антенного кабеля 6GT2 691-0CH33, 7,2 м | 7,2 м | 6GT2 691-0DH72 | |||||||
| Кабель RS232, подключение SLG D10, SLG D11, SLG D12, к ПК, длина | 5 м | 6GT2 691-4BH50 | |||||||
| 20 м | 6GT2 691-4BN20 | ||||||||
| Разъем для считывателей MOBY D, 9-контактный разъем SubD, IP65 | 6GT2 490-1AA00 | ||||||||
| Кабель для считывателя, без разъема, между коммуникационным модулем и считывателем; 6 x 0,25 мм2, длина (готовый кабель д.б. <= 300 м) | 50 м | 6GT2 090-4AN50 | |||||||
| 120 м | 6GT2 090-4AT12 | ||||||||
| 800 м | 6GT2 090-4AT80 | ||||||||
| Универсальный источник питания, вход: ~100 ... 240 В, выход: =24 В, 3 A | 6GT2 898-0AA00 | ||||||||
| Кабель для универсального источника питания, длина 5 м | 6GT2 491-1HH50 | ||||||||
| Разъем питания 24 В (M12), для SLG D1xx, ASM4xx | 6GT2 390-1AB00 | ||||||||
| Наименование | Заказные номера | |||||
|---|---|---|---|---|---|---|
| Система SIMATIC RF600, 865-868 МГц, EPCglobal Class 1 Gen 2 / ISO 18000-6C, DMAX <=800 см | ||||||
| Стационарные считыватели | RF650R, Ethernet, 258 x 258 x 80 мм, DMAX <=8 м, до 4 внешних антенн, 4хDI/DO, IP30 | 6GT2 811-6AB20-0AA0 | ||||
| RF680R, Ethernet, 258 x 258 x 80 мм, DMAX <=8 м, до 4 внешних антенн, 4хDI/DO,M12, PROFINET, IP65 | 6GT2 811-6AA10-0AA0 | |||||
| RF685R, Ethernet, 258 x 258 x 80 мм, DMAX <=8 м, встроенная 1 + до 1 внеш. антен, 4хDI/DO, PROFINET, PB, IP65 | 6GT2 811-6CA10-0AA0 | |||||
| Портативный считыватель RF650M, DMAX <=2.5 м, QVGA цвет. touch screen 2.2’, RAM 256Мбайт, 288Мбайт, WinCE 6.0, WiFi (802.11 A/B/G/N), IP54 | 6GT2 813-0CA00 | |||||
| Метки | RF622L, EEPROM 64Б польз, 496/3494 бит EPC, 101,6 x 50,8 x 0,3мм | 6GT2 810-4AC80 | ||||
| RF630L, EEPROM, DMAX <=8 м, | 12Б польз, 96 бит EPC, бумажная, 101 x 0,3 x 152 мм, мин.зак. 1600 шт., 100 шт. | 6GT2 810-2AB00 | ||||
| 12Б польз, 96 бит EPC, бумажная, 101 x 0,3 x 50 мм, мин.зак. 1000 шт., 100 шт. | 6GT2 810-2AB01 | |||||
| 64Б польз, 96/128 бит EPC, пластик, 27 x 0,3 x 97 мм, IP65, за.,100 шт. | 6GT2 810-2AB02-0AX0 | |||||
| 64Б польз, 96/240 бит EPC, пластик, 34 x 0,3 x 54 мм, IP65, за 100 шт. | 6GT2 810-2AB03 | |||||
| RF640L, EEPROM 64Б польз, 96/496 бит EPC, 8Б TID, DMAX <=4 м, бумажная, 101,6 x 50,8 x 0,3 мм, мин.зак. 500 шт. | 6GT2 810-2AC00 | |||||
| RF650L, EEPROM 64Б польз, 96/240 бит EPC, 8Б TID, DMAX <=4 м, бумажная, 101,6 x 50,8 x 0,3 мм, мин.зак. 216000 шт., за 100 шт. | 6GT2 810-2AE80-0AX1 | |||||
| RF680L, EEPROM 64Б польз, 96/240 бит EPC, 8Б TID, DMAX <=4 м, бумажная, 54 x 0,3 x 89 мм, мин.зак. 1000 шт | 6GT2 810-2AG80 | |||||
| RF690L, EEPROM 64Б польз, 96/496 бит EPC, 8Б TID, DMAX <=5 м, бумажная, 54 x 0,3 x 89 мм, мин.зак. 400 шт | 6GT2 810-2AG00 | |||||
| RF610T, EEPROM 64Б польз, 96/240 бит EPC, 8Б TID, DMAX <=5 м, ПВХ, 54 x 0,4 x 86 мм, IP67, мин.зак. 1000 шт | 6GT2 810-2BB80 | |||||
| RF610T, EEPROM 64Б польз, 96/240 бит EPC, 8Б TID, DMAX <=5 м, ПВХ, 54 x 0,4 x 86 мм, IP67, EX, мин.зак. 1000 шт | 6GT2 810-2BB80-0AX1 | |||||
| RF610T, EEPROM 64Б польз, 96/240 бит EPC, 8Б TID, DMAX <=5 м, ПВХ, 54 x 0,4 x 86 мм, IP67, EX, мин.зак. 1000 шт | 6GT2 810-2BB80-0AX1 | |||||
| RF620T, EEPROM 64Б польз, 96/128 бит EPC, DMAX <=8 м, 38 x 127 x 6 мм, IP67, мин.зак. 20 шт | 6GT2 810-2HC81 | |||||
| RF625T, EEPROM 64Б польз, 96/128 бит EPC, 4Б TID, DMAX <=1,5 м, D=30 x 8 мм, IP68, мин.зак. 20 шт | 6GT2 810-2EE00 | |||||
| RF630T, EEPROM 64Б польз, 96/240 бит EPC, DMAX <=1,2 м, D=21 x 20 мм, IP68/IPx9K, мин.зак. 20 шт | 6GT2 810-2EC00 | |||||
| RF640T, EEPROM 64Б польз, 96/240 бит EPC, 8Б TID, DMAX <=4 м, D=50 x 8 мм, IP68/IPx9K, мин.зак. 10 шт | 6GT2 810-2DC00 | |||||
| RF680T, EEPROM 64Б польз, 96/240 бит EPC, DMAX <=4 м, 32 x 130 x 15 мм, IP68/IPx9K, мин.зак. 10 шт | 6GT2 810-2HG80 | |||||
| Дополнительные компоненты | Антенны | RF620A, линейная поляризация, 75 x 75 x 20 мм, IP67 | 6GT2 812-1EA00 | |||
| RF640A, круговая поляризация, 185 x 185 x 45 мм, IP65 | 6GT2 812-0GA08 | |||||
| RF642A, линейная поляризация, 185 x 185 x 45 мм, IP65 | 6GT2 812-1GA08 | |||||
| RF660A, круговая поляризация, 313 x 313 x 80 мм, IP67 | 6GT2 812-0AA00 | |||||
| Фиксирующий карман, для RF610T, только с 6GT2 190-0AA00, мин.зак. 50 шт. | 6GT2 190-0AB00 | |||||
| Прокладка под фиксирующий карман 6GT2190-0AB00, высота 20мм, мин.зак. 50 шт. | 6GT2 190-0AA00 | |||||
| Держатель, для RF620T, 38 x 155 x 12 мм, мин.зак. 20 шт. | 6GT2 898-2AA00 | |||||
| Крепление для антенны RF640(2)A, RF660A | 6GT2 890- 0AA00 | |||||
| DI/DO – кабель, для подключения датчиков к RF640R, M12 – неразделанный, 8 x 0,14 мм2, длина 5 м. | 6GT2 891-0DH50 | |||||
| DI/DO – кабель, для подключения датчиков к RF670R, M12 – неразделанный, 12 x 0,14 мм2, длина 5 м | 6GT2 891-0CH50 | |||||
| Набор защитных крышек, 3 шт. для антенных разъемов, 1 шт. для DI/DO разъема, металлические | 6GT2 898-4AA00 | |||||
| Универс. источник питания, вход: ~100 ... 240 В, выход: =24 В, 3 A | 6GT2 898-0AA00 | |||||
| Кабель для универс. источника питания, длина 5 м | 6GT2 891-0NH50 | |||||
| Ethernet патч-корд, IP65 со стороны считывателя, длина 10 м | 6GT2 891-1HN10 | |||||
| SIMATIC RF WLAN, модуль WiFi 802.11b/g | 6GT2 898-0DA00 | |||||
| Считыватель штрих-кодов с рукояткой, для RF680M | 6GT2 898-0DB00 | |||||
| Док станция с БП ~100..240В, USB кабель | 6GT2 898-0BA00 | |||||
| Сменный аккумулятор для RF680M | 6GT2 898-0CA00 | |||||
| Антенный кабель | D= 5 мм, 1 дБ, длина 3 м | 6GT2 815-0BH30 | ||||
| D= 5 мм, 4 дБ, длина 10 м | 6GT2 815-0BN10 | |||||
| D= 7,6 мм, 2 дБ, длина 10 м | 6GT2 815-1BN10 | |||||
| D= 7,6 мм, 4 дБ, длина 20 м | 6GT2 815-0BN20 | |||||
| D= 5,5 мм, 1,5 дБ, длина 5 м | 6GT2 815-2BH50 | |||||
| D= 5,5 мм, 4,5 дБ, длина 15 м | 6GT2 815-2BN15 | |||||
| Программное обеспечение SIMATIC RF-DIAG, для пусконаладки и диагностики считывателей RF6xx | 6GT2 080-3GA00 | |||||
| Наименование | Заказные номера | |||
|---|---|---|---|---|
| Коммуникационные и интерфейсные модули SIMATIC RFID | ||||
| Подключение RFID к | PROFIBUS DP | V0 | RF160C: 2xRS422, до 2 считывателей, IP67 | 6GT2 002-0EF00 |
| V1 | ASM456: 2xRS422, до 2 считывателей, IP67 | 6GT2 002-0ED00 | ||
| PROFINET | RF180C: 2xRS422, до 2 считывателей, IP67 | 6GT2 002-0JD00 | ||
| Industrial Ethernet | RF182C: 2xRS422, до 2 считывателей, IP67 | 6GT2 002-0JD10 | ||
| Ethernet/IP | RF 181EIP: 2xRS422, до 2 считывателей, IP67 | 6GT2 002-0JD20 | ||
| ET 200pro | RF170C: 2xRS422/RS232, до 2 считывателей, IP67 | 6GT2 002-0HD01 | ||
| Соединительный модуль для RF170C с 2 x M12, RS422, IP67 | 6GT2 002-1HD00 | |||
| S7-1200 | RF120C: 1xRS422, 1 считыватель, IP20 | 6GT2 002-0LA00 | ||
| S7-300/ ET 200M | ASM475: 2xRS422, до 2 считывателей, IP20 | 6GT2 002-0GA10 | ||
| Аксессуары | Интерфейс ECOFAST для ASM456 и RF160C | Соединительный блок PROFIBUS ECOFAST | 6ES7 194-3AA00-0AA0 | |
| Штекеры | гибридные, с осевым отводом, 5 штук | 6GK1 905-0CA00 | ||
| Розетки | 6GK1 905-0CB00 | |||
| Терминальный соединитель с нагрузочным сопр. | 6GK1 905-0DA10 | |||
| Гибридный кабель PB ECOFAST2), 8x1,5 мм2, 20…1000 м | 1 м | 6XV1 830-7AH10 | ||
| Соединительный блок M12, 7/8” для ASM456 и RF160C | Соединительный блок PROFIBUS M12, 7/8’ | 6ES7 194-3AA00-0BA0 | ||
| Соединитель с терминальным резистором, 5 штук | 6GK1 905-0EC00 | |||
| Кабель PROFIBUS FC стандартный, 20…1000 м | 1 м | 6XV1 830-0EH10 | ||
| Штекеры | PB FC M12, без терминального сопротивления, 5 штук | 6GK1 905-0EA00 | ||
| Гнезда | 6GK1 905-0EB00 | |||
| Кабель PROFIBUS с штекером и разъемом M12 | 0,3 м3) | 6XV1 830-3DE30 | ||
| 15 м3) | 6XV1 830-3DN15 | |||
| Соединительный блок PROFINET, M12, 7/8” для RFID 181EIP, 4 контактный, IP67 | 6GT2 002-4JD00 | |||
| Соединительный блок PROFINET M12, 7/8” для RF18xC, 5 контактный, IP67 | 6GT2 002-1JD00 | |||
| Штекер PROFINET IE M12 PRO 2x2, D-типа для ET 200pro | 6GK1 901-0DB20-6AA0 | |||
| Интерфейс Push Pull для RF 18xC | Соединительный блок PROFINET Push Pull | 6GT2 002-2JD00 | ||
| 5-полюсный штекер питания | 6GK1 907-0AB10-6AA0 | |||
| Соединитель Push Pull для RJ45, IP65 | 6GK1 901-1BB10-6AA0 | |||
| Заглушки для разъемов Push Pull, 1L+/2L+, 5 шт. | 6ES7 194-4JA50-0AA0 | |||
| Заглушки для разъемов Push Pull, RJ45, 5 шт. | 6ES7 194-4JD50-0AA0 | |||
Техническая документация
- Руководство по эксплуатации (компактное) «RFID systems ANT 3»
язык: EN, страниц: 7, размер: 658.05 Кб - Руководство по эксплуатации (компактное) «RFID systems ANT D5»
язык: EN, страниц: 6, размер: 421.16 Кб - Руководство по эксплуатации (компактное) «RFID systems Spacer for MDS D124 / D324 / D424 and RF320T»
язык: EN, страниц: 3, размер: 421.00 Кб - Руководство по эксплуатации (компактное) «RFID systems Spacer for MDS D126 / D426»
язык: EN, страниц: 3, размер: 410.59 Кб - Руководство по эксплуатации (компактное) «RFID systems MDS D423»
язык: EN, страниц: 5, размер: 311.14 Кб - Руководство по эксплуатации (компактное) «RFID systems MDS D525»
язык: EN, страниц: 5, размер: 405.95 Кб - Руководство по эксплуатации (компактное) «RFID systems MDS D528»
язык: EN, страниц: 5, размер: 402.84 Кб - Руководство по эксплуатации (компактное) «RFID systems Power splitter for RF600 systems»
язык: EN, страниц: 4, размер: 481.45 Кб - Руководство по эксплуатации (компактное) «RFID systems SIMATIC RF310R special version Scanmode»
язык: EN, страниц: 14, размер: 744.85 Кб - Руководство по эксплуатации (компактное) «RFID systems SIMATIC RF382R Scanmode»
язык: EN, страниц: 18, размер: 940.70 Кб - Руководство по эксплуатации (компактное) «RFID systems SIMATIC RF622L Smartlabel»
язык: EN, страниц: 6, размер: 388.95 Кб - Руководство по эксплуатации (компактное) «RFID systems SIMATIC RF622T»
язык: EN, страниц: 7, размер: 455.69 Кб - Руководство по эксплуатации (компактное) «RFID systems SIMATIC RF625T»
язык: EN, страниц: 14, размер: 1.31 Мб - Руководство по эксплуатации (компактное) «RFID system SIMATIC RF640L Smartlabel»
язык: EN, страниц: 6, размер: 400.14 Кб - Руководство по эксплуатации (компактное) «RFID system SIMATIC RF690L Smartlabel»
язык: EN, страниц: 6, размер: 386.78 Кб - Руководство по эксплуатации «RFID systems ASM 456 interface module»
язык: EN, страниц: 64, размер: 2.58 Мб - Руководство по эксплуатации «RFID systems SIMATIC RF1060R»
язык: EN, страниц: 30, размер: 675.09 Кб - Руководство по эксплуатации «RFID systems Communications module RF120C with application blocks for S7-1200 and S7-1500»
язык: EN, страниц: 92, размер: 3.08 Мб - BA_RF180C_76_en-US.pdf
страниц: 66, размер: 2.05 Мб - Руководство по эксплуатации «RFID Systems SIMATIC RF310M Mobile Reader»
язык: EN, страниц: 114, размер: 2.14 Мб - Руководство по эксплуатации «RFID systems SIMATIC RF350M»
язык: EN, страниц: 66, размер: 1.10 Мб - Руководство по эксплуатации «RFID systems SIMATIC RF650M mobile reader»
язык: EN, страниц: 76, размер: 1.42 Мб - Руководство по эксплуатации «RFID systems SIMATIC RF680M Mobile Reader»
язык: EN, страниц: 112, размер: 1.93 Мб - Руководство по эксплуатации «RFID systems ASCII protocol for RF200»
язык: EN, страниц: 46, размер: 967.84 Кб - Руководство по эксплуатации «RFID systems SIMATIC RF-DIAG»
язык: EN, страниц: 80, размер: 1.47 Мб - Руководство по эксплуатации «RFID systems RF-MANAGER Basic V3»
язык: EN, страниц: 158, размер: 3.71 Мб - Руководство по функциям/командам «RFID systems FB 45 for MOBY U, MOBY D, RF200, RF300»
язык: EN, страниц: 122, размер: 3.87 Мб - Руководство по функциям/командам «RFID systems Ident profile and Ident blocks, standard function for Ident systems»
язык: EN, страниц: 126, размер: 2.57 Мб - FH_Ident-Profil_Rockwell_76_en-US.pdf
страниц: 92, размер: 1.86 Мб - Руководство по функциям/командам «RFID Systems SIMATIC RF XML programming»
язык: EN, страниц: 100, размер: 596.50 Кб - Руководство пользователя «RFID systems RF650R-RF680R-RF685R»
язык: EN, страниц: 2, размер: 342.26 Кб - Руководство по конфигурированию/установке «RFID systems SIMATIC 3964R protocol for Windows 9x/XP/7»
язык: EN, страниц: 26, размер: 482.17 Кб - Руководство по конфигурированию/установке «SIMATIC MV340 Machine Vision Systems manual»
язык: EN, страниц: 156, размер: 3.28 Мб - Руководство по функциям/командам «RFID SYSTEMS Mobile Readers RF310M, RF610M, RF680M»
язык: EN, страниц: 3, размер: 588.50 Кб - Руководство по конфигурированию/установке «RF290R»
язык: EN, страниц: 110, размер: 2.33 Мб - Руководство по конфигурированию/установке «RFID SYSTEMS SIMATIC RF620R/RF630R»
язык: EN, страниц: 218, размер: 4.69 Мб - Руководство по конфигурированию/установке «RFID systems SIMATIC RF650R/RF680R/RF685R»
язык: EN, страниц: 346, размер: 6.75 Мб - Руководство по функциям/командам «RFID standard profile, Ident profile and Ident blocks»
язык: EN, страниц: 3, размер: 233.99 Кб - Руководство по эксплуатации «RFID systems SIMATIC RF-MANAGER 2008»
язык: EN, страниц: 558, размер: 9.85 Мб - Руководство по эксплуатации «RFID SYSTEMS Mobile Reader SIMATIC RF680M»
язык: EN, страниц: 108, размер: 1.91 Мб
