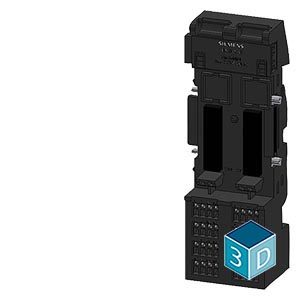

6ES7193-7CA00-0AA0 система распределенного ввода-вывода SIMATIC ET 200iSP
SIMATIC DP, ET 200ISP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-EM/EM60S ДЛЯ УСТАНОВКИ ДВУХ ЭЛЕКТРОННЫХ МОДУЛЕЙ, КОНТАКТЫ С ВИНТОВЫМИ ЗАЖИМАМИ
Обзор 6ES71937CA000AA0
- Для подключения к обычной сети PROFIBUS используется один интерфейсный модуль IM 152, устанавливаемый на терминальный блок TM-IM/EM. Для подключения к резервированной сети используется два интерфейсных модуля IM 152, которые устанавливаются на один терминальный блок TM-IM/IM. Терминальные блоки должны заказываться отдельно.
- Интерфейсный модуль IM 152:
- связывает станцию ET 200iSP с сетью PROFIBUS DP
- обеспечивает временное сохранение данных, поступающих от электронных модулей ввода и выдаваемых на электронные модули вывода
- позволяет устанавливать PROFIBUS адрес станции ET 200iSP
- оснащен слотом для установки микро карты памяти MMC
- позволяет производить обновление микропрограмм через PROFIBUS DP или с помощью микро карты памяти MMC
- Отключение входного напряжения =24 В, подводимого к терминальному модулю TM-PS, приводит и к отключению питания интерфейсного модуля IM 152.
- Максимальное адресное пространство: 244 байт на ввод и 244 байт на вывод.
Дизайн 6ES7193-7CA00-0AA0
Один или два интерфейсных модуля IM152 устанавливается соответственно на терминальный блок TM-IM/EM или TM-IM/IM. Терминальные модули заказываются отдельно. TM-IM/EM или TM-IM/IM устанавливаются следом за терминальным модулем блока питания.
Установка PROFIBUS адреса станции выполняется с помощью DIP-переключателей, расположенных на фронтальной панели модуля IM152 и закрытых прозрачной крышкой.
Подключение станции к сети PROFIBUS DP выполняется через 9-полючное гнездо соединителя D-типа. Терминальный модуль TM-IM/EM оснащен одним, терминальный модуль TM-IM/IM – двумя такими гнездами.
Кабель PROFIBUS, подключаемый к станции ET 200iSP, должен оснащаться штекером 6ES7 972-0DA60-0XA0!
В последней на сегменте PROFIBUS станции должен быть включен терминальный резистор (встроен в штекер 6ES7 972-0DA60-0XA0).
Допускается выполнять замену интерфейсного модуля IM 152 непосредственно в Ex-зоне без отключения питания станции.
Функции 6ES71937CA000AA0
IM 152 обеспечивает автономный обмен данными станции ET 200iSP с ведущим DP устройством. Скорость передачи данных может достигать 1,5 Мбит/с. Непосредственно к станции подводится сеть PROFIBUS RS 485-IS.
Дополнительно модуль поддерживает:
- присвоение передаваемым данным отметок даты и времени
- передачу идентификационных данных
- установку PROFIBUS адреса станции с помощью встроенных DIP-переключателей
Технические характеристики 6ES71937CA000AA0
| | SIMATIC DP, TERMINAL MODULE TM-EM/EM60S FOR ET 200ISP, FOR THE INTEGRATION OF TWO ELECTRONIC MODULES, SCREW-TYPE TERMINALS | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| Применение во взрывоопасной зоне | ||
| Тип взрывозащиты согласно EN 50020 (CENELEC) | см. систему ET200iSP | |
| Номер испытания KEMA | 04 ATEX 2242 | |
| Размеры | ||
| Ширина | 60 mm | |
| Высота | 190 mm | |
| Глубина | 52 mm | |
| Массы | ||
| Масса, прибл. | 275 g | |
| последнее изменение: | 09.06.2016 | |
