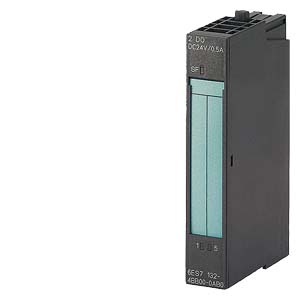

6ES7131-4BB01-0AA0 система распределенного ввода-вывода SIMATIC ET 200S
SIMATIC DP, 5 ЭЛЕКТРОННЫХ МОДУЛЕЙ ДЛЯ ET 200S, 2 DI STANDARD, 2 ДИСКРЕТНЫХ ВХОДА, СТАНДАРТНЫЙ =24В, 15 MM ШИРИНА, УПАКОВКА ИЗ 5 ШТУК
Обзор 6ES71314BB010AA0
- Интерфейсные модули для подключения станции ET 200S к сети PROFIBUS DP.
- Поддержка обмена данными с ведущим устройством PROFIBUS DP.
- 6 исполнений:
- IM 151-1 BASIC (RS 485);
- IM 151-1 COMPACT 32DI =24 B (RS 485);
- IM 151-1 COMPACT 16DI =24 B/ 16DO =24 B/0.5 A (RS 485);
- IM 151-1 STANDARD (RS 485);
- IM 151-1 STANDARD (оптический интерфейс);
- IM 151 HIGH FEATURE (RS 485).
- В комплекте с терминальным устройством внутренней шины станции.
Основные различия между модулями IM 151-1:
IM 151-1 BASIC | IM 151-1 COMPACT | IM 151-1 STANDARD | IM 151-1 FO STANDARD | IM 151-1 HIGH FEATURE | |
---|---|---|---|---|---|
6ES7 151- | 1CA00-0AB0 | 1CA00-1BL0 1CA00-3BL0 | 1AA05-0AB0 | 1AB05-0AB0 | 1BA02-0AB0 |
Встроенные входы/ выходы | - | 32DI 16DI/16DO | - | - | - |
Количество модулей на станцию, не более | 12 | 12 | 63 | 63 | 63 |
Длина станции, не более | 2 м | 2 м | 2 м | 1 м | 2 м |
Объем параметров настройки, не более | 198 байт | 218 байт | 244 байта | 244 байта | 244 байта |
Адресное пространство ввода-вывода, не более | 88 байт на ввод/ 88 байт на вывод | 100 байт на ввод/ 100 байт на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод |
Объем диагностических данных | 6 ... 43 байта | 6 ... 44 байта | 6 ... 122 байта | 6 ... 64 байта | 6 ... 128 байт |
Протокол | DP V0 | DP V0 | DP V0/ DP V1 | DP V0 | DP V0/ DP V1 |
Интерфейс | RS 485 | RS 485 | RS 485 | Оптический | RS 485 |
Обновление встроенного программного обеспечения | Нет | Нет | Есть | Нет | Есть |
Опция обработки | Нет | Нет | Есть | Есть | Есть |
Изохронный режим | Нет | Нет | Нет | Нет | Есть |
Адресное пространство на модуль, не более | 8 байт | 8 байт | 32 байта | 8 байт | 32 байта |
Данные идентификации | Нет | Нет | Есть | Нет | Есть |
Использование F модулей (PROFIsafe) | Нет | Нет | Нет | Нет | Есть |
Обмен данными между ведомыми устройствами | Нет | Нет | Нет | Нет | Есть |
Область применения 6ES7131-4BB01-0AA0
Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.
Дизайн 6ES71314BB010AA0
Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.
Все интерфейсные модули IM 151-1 оснащены:
- DIP переключателями для установки адреса станции в сети PROFIBUS DP (1 … 125).
- Диагностическими светодиодами индикации наличия ошибок в работе модуля, ошибок в передаче данных, наличия напряжения питания.
- Пазом для установки этикетки с маркировкой модуля.
Модули IM 151-1 оснащены:
- 9-полюсным гнездом соединителя D-типа для подключения к электрической сети PROFIBUS DP.
Модуль IM 151-1 FO оснащен:
- 4 симплексными гнездами оптического интерфейса для подключения к оптической сети PROFIBUS DP, выполненной пластиковым или PCF-кабелем, и способен выполнять диагностику уровня затухания сигналов в линиях связи.
По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:
- Синхронизацию циклов через PROFIBUS DP.
- Обеспечивать неизменное время цикла обмена данными (принцип "равного удаления").
- Сетевой обмен данными с поддержкой профиля PROFIsafe.
- Функции ведомого устройства PROFIBUS DP V1 в соответствии с EN50170, часть 2.
- Непосредственный обмен данными между ведомыми DP устройствами.
В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.
Чертеж 6ES7131-4BB01-0AA0
Интерфейсный модуль IM 151-1
Терминальный модуль с установленным модулем COMPACT
Дополнительный терминал 6ES7193-4FL10-0AA0
Терминальный элемент внутренней шины станции 6ES7193-4JA00-0AA0
Технические характеристики 6ES71314BB010AA0
SIMATIC DP, 5 ELECTRON. MODULES FOR ET 200S, 2 DI STANDARD 24V DC, 15 MM WIDTH, 5 PIECES PER PACKAGING UNIT | ||
Напряжение питания | ||
Номинальное значение (пост. ток) | ||
24 В пост. тока | Да; от модуля питания | |
Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
Защита от перепутывания полярности | Да | |
Входной ток | ||
из источника напряжения питания L+, макс. | в зависимости от датчика | |
из шины на задней стойке 3,3 В пост. тока, макс. | 10 mA | |
Питание датчика | ||
Вид выходного напряжения | мин. L+ (-0,5 В), с нагрузкой | |
Выходной ток | ||
Номинальное значение | 500 mA | |
Допустимый диапазон | от 0 до 500 мА | |
Рассеиваемая мощность | ||
Нормальная рассеиваемая мощность | 0,4 W | |
Адресная область | ||
Адресное пространство на модуль | ||
с пакетами | 2 bit | |
без пакетов | 1 byte | |
Цифровые входы | ||
Число входов | 2 | |
Входная характеристика по IEC 61131, тип 1 | Да | |
Входное напряжение | ||
Вид входного напряжения | пост. ток | |
Номинальное значение (пост. ток) | 24 V | |
для сигнала "0" | от -30 до +5 В | |
для сигнала "1" | от +15 до +30 В | |
Входной ток | ||
для сигнала "1", тип. | 7 mA; при 24 В | |
Задержка на входе (при номинальном значении входного напряжения) | ||
для стандартных входов | ||
— параметрируемое | Нет | |
— с "0" на "1", мин. | 2 ms; норм. 3 мс | |
— с "0" на "1", макс. | 4,5 ms | |
— с "1" на "0", мин. | 2 ms; норм. 3 мс | |
— с "1" на "0", макс. | 4,5 ms | |
Длина провода | ||
экранированные, макс. | 1 000 m | |
неэкранированные, макс. | 600 m | |
Датчики | ||
Подключаемые датчики | ||
2-проводной датчик | Да | |
— макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |
Аварийные сигналы/диагностика/информация о состоянии | ||
Диагностические функции | Нет | |
Диагностический светодиодный индикатор | ||
Суммарная ошибки SF (красный) | Нет | |
Индикатор состояния цифрового входа (зеленый) | Да; на канал | |
Параметры | ||
Примечание | 1 byte | |
Гальваническая развязка | ||
Гальваническая развязка цифровых вводов | ||
между каналами | Нет | |
между каналами и шиной на задней стенке | Да | |
Допустимая разность потенциалов | ||
между различными цепями | 75 В пост. тока/60 В перем. тока | |
Изоляция | ||
Изоляция, испытанная посредством | 500 В пост. тока | |
Размеры | ||
Ширина | 15 mm | |
Высота | 81 mm | |
Глубина | 52 mm | |
Массы | ||
Масса, прибл. | 35 g | |
последнее изменение: | 04.07.2016 |
