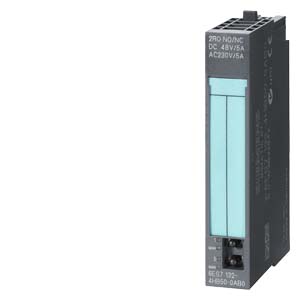

6ES7132-4HB50-0AB0 система распределенного ввода-вывода SIMATIC ET 200S

SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ РЕЛЕЙНОГО ВЫВОДА ДЛЯ ET200S: 2DO RELAY(FORM C CONT.), =24В-48В/5A, ~24В-230В/5A, 15 MM WIDTH, FIRST-UP SIGNAL, С РУЧНЫМ ВКЛЮЧЕНИЕМ/ОТКЛЮЧЕНИЕМ

Обзор 6ES71324HB500AB0

• Интерфейсные модули для подключения станции ET 200S к сети PROFIBUS DP.
• Поддержка обмена данными с ведущим устройством PROFIBUS DP.
• 6 исполнений:
  • IM 151-1 BASIC (RS 485);
  • IM 151-1 COMPACT 32DI =24 B (RS 485);
  • IM 151-1 COMPACT 16DI =24 B/ 16DO =24 B/0.5 A (RS 485);
  • IM 151-1 STANDARD (RS 485);
  • IM 151-1 STANDARD (оптический интерфейс);
  • IM 151 HIGH FEATURE (RS 485).
• В комплекте с терминальным устройством внутренней шины станции.

Основные различия между модулями IM 151-1:

Область применения 6ES7132-4HB50-0AB0

Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.

Дизайн 6ES71324HB500AB0

Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.

Все интерфейсные модули IM 151-1 оснащены:

• DIP переключателями для установки адреса станции в сети PROFIBUS DP (1 … 125).

• Диагностическими светодиодами индикации наличия ошибок в работе модуля, ошибок в передаче данных, наличия напряжения питания.
• Пазом для установки этикетки с маркировкой модуля.

Модули IM 151-1 оснащены:

• 9-полюсным гнездом соединителя D-типа для подключения к электрической сети PROFIBUS DP.

Модуль IM 151-1 FO оснащен:

• 4 симплексными гнездами оптического интерфейса для подключения к оптической сети PROFIBUS DP, выполненной пластиковым или PCF-кабелем, и способен выполнять диагностику уровня затухания сигналов в линиях связи.

По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:

• Синхронизацию циклов через PROFIBUS DP.
• Обеспечивать неизменное время цикла обмена данными (принцип "равного удаления").

• Сетевой обмен данными с поддержкой профиля PROFIsafe.
• Функции ведомого устройства PROFIBUS DP V1 в соответствии с EN50170, часть 2.

• Непосредственный обмен данными между ведомыми DP устройствами.

В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.

Чертеж 6ES7132-4HB50-0AB0

Интерфейсный модуль IM 151-1

Терминальный модуль с установленным модулем COMPACT

Дополнительный терминал 6ES7193-4FL10-0AA0

Терминальный элемент внутренней шины станции 6ES7193-4JA00-0AA0

Технические характеристики 6ES71324HB500AB0

Адресная область

		SIMATIC DP, ELECTRON. MODULE ET200S: 2DO RELAY(FORM C CONT.) DC24V-48V/5A, AC24V-230V/5A, 15 MM WIDTH, FIRST-UP SIGNAL, WITH MANUAL ACTUATION
Напряжение питания
Устойчивость к обратному напряжению
Напряжение нагрузки L+
Номинальное значение (пост. ток)		24 V; от модуля питания
Защита от перепутывания полярности		Да
Напряжение нагрузки L1
Номинальное значение (перем. ток)
Допустимый диапазон, нижний предел (перем. ток)
Допустимый диапазон, верхний предел (перем. ток)
Допустимый диапазон частот, нижний предел
Допустимый диапазон частот, верхний предел
Входной ток
из напряжения нагрузки L+ (без нагрузки), тип.
из источника напряжения нагрузки L+ (без нагрузки), макс.		30 mA
из источника напряжения нагрузки 1L+ (без нагрузки), макс.
из шины на задней стойке 3,3 В пост. тока, макс.		10 mA
Рассеиваемая мощность
Нормальная рассеиваемая мощность		0,6 W
Макс. рассеиваемая мощность
Адресное пространство на модуль
с пакетами		2 bit
без пакетов		1 byte
Цифровые выводы
Вид выходов		2
Защита от короткого замыкания		Нет
Нормальный порог срабатывания
Ограничение индуктивного напряжения отключения		Нет
Включение цифрового входа		Да
Макс. размер пускателя электродвигателя
Переключатель нулевого напряжения
Коммутационная способность выходов
при ламповой нагрузке, макс.
Диапазон сопротивления нагрузке
нижний предел
верхний предел
Выходное напряжение
для сигнала "1", мин.
Выходной ток
для сигнала "1", номинальное значение		5 A
для сигнала "1", диапазон допустимых значений, мин.
для сигнала "1", диапазон допустимых значений, макс.
для сигнала "1", минимальный ток нагрузки		8 mA
для сигнала "0", ток покоя, макс.
Задержка на выходе при омической нагрузке
с "0" на "1", макс.
с "1" на "0", макс.
Параллельное подключение двух выходов
для повышения мощности
для резервного включения нагрузки
Частота коммутации
при омической нагрузке, макс.		2 Hz
при индуктивной нагрузке, макс.		0,5 Hz
при ламповой нагрузке, макс.		2 Hz
Суммарный ток выходов
Макс. ток на модуль
Суммарный ток выходов (на узел)
горизонтальное монтажное положение
— до 40 °C, макс.
— до 50 , макс.
— до 55 , макс.
— до 60 , макс.
вертикальное монтажное положение
— до 40 °C, макс.
Релейные выходы
Коммутационная способность контактов
— при омической нагрузке, при 50 °C, макс.
— при омической нагрузке, при 60 , макс.
— макс. тепловой ток длительной нагрузки		5 A
Длина провода
экранированные, макс.		1 000 m
неэкранированные, макс.		600 m
Тактовая синхронизация
Режим тактовой синхронизации (исполнение до синхронизации клеммы)		Нет
Аварийные сигналы/диагностика/информация о состоянии
Диагностические функции		Нет
Возможность включения заменяющих значений		Да; 0/1
Диагностические сообщения
Считываемая диагностическая информация
Обрыв провода
Короткое замыкание
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный)
Индикатор состояния цифрового выхода (зеленый)		Да
Параметры
Примечание
Диагностика обрыва провода
Диагностика короткого замыкания
Поведение при остановке ЦП/ведущего устройства		Включить заменяющее значение/сохранять последнее значение
Гальваническая развязка
Гальваническая развязка цифровых выводов
между каналами		Да
между каналами и шиной на задней стенке		Да
между каналами и напряжением нагрузки L+		Да
Допустимая разность потенциалов
между различными цепями
Изоляция
Изоляция, испытанная посредством
испытанная посредством
каналов относительно шины на задней стенке и сопротивления нагрузки L+		1500 В перем. тока
сопротивления нагрузки L+ относительно шины на задней стенке		500 В пост. тока
Стандарты, допуски, сертификаты
пригодно для безопасно-ориентированного группового отключения
Максимально достижимый класс безопасности в безопасном режиме
согласно DIN VDE 0801
согласно EN 954
Уровень производительности согласно EN ISO 13849-1:2008
Уровень полноты безопасности согласно IEC 61508
Окружающие условия
Температура окружающей среды при эксплуатации
мин.
макс.
Расширенные условия окружающей среды
относительно температуры окружающей среды, давления воздуха, высоты установки		Tмин ... Tмакс при 1080 гПа ... 795 гПа (-1000 м – +2000 м)//Tмин ... (Tмакс – 10K) при 795 гПа... 658 гПа (+2000 м – +3500 м)//Tмин ... (Tмакс – 20K) при 658 гПа... 540 гПа (+3500 м – +5000 м)
при холодном запуске, мин.
Относительная влажность воздуха
— при конденсации, испытания согласно IEC 60068-2-38, макс.
Устойчивость
— к биологически активным веществам/соответствие EN 60721-3-3
— к химически активным веществам/соответствие EN 60721-3-3
— к механически активным веществам/соответствие EN 60721-3-3
Размеры
Ширина		15 mm
Высота		81 mm
Глубина		52 mm
Массы
Масса, прибл.		50 g
последнее изменение:		13.07.2016
