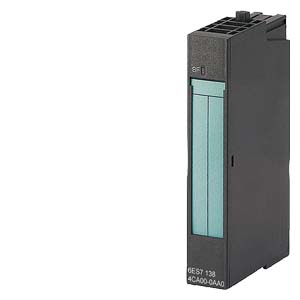

    6ES7134-4GB11-0AB0 система распределенного ввода-вывода SIMATIC ET 200S

    6ES71344GB110AB0

    SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 2 AI STAND. I-4DMU, 2 СТАНДАРТНЫХ АНАЛОГОВЫХ ВХОДА (ТОК), 15 MM ШИРИНА, +/-20MA, 13 БИТ + ЗНАК, 4 .. 20MA, 12 БИТ, ДЛЯ 4-ПРОВОДНЫХ ПРЕОБРАЗОВАТЕЛЕЙ, ВРЕМЯ ЦИКЛА 65 МС НА КАНАЛ, СВЕТОДИОД ОШИБКИ ГРУППЫ (GROUP FAULT)

    Обзор 6ES71344GB110AB0

    Основные различия между модулями IM 151-1:



    IM 151-1 BASIC

    IM 151-1 COMPACT

    IM 151-1 STANDARD

    IM 151-1 FO STANDARD

    IM 151-1 HIGH FEATURE

    6ES7 151-

    1CA00-0AB0

    1CA00-1BL0 1CA00-3BL0

    1AA05-0AB0

    1AB05-0AB0

    1BA02-0AB0

    Встроенные входы/ выходы

    -

    32DI 16DI/16DO

    -

    -

    -

    Количество модулей на станцию, не более

    12

    12

    63

    63

    63

    Длина станции, не более

    2 м

    2 м

    2 м

    1 м

    2 м

    Объем параметров настройки, не более

    198 байт

    218 байт

    244 байта

    244 байта

    244 байта

    Адресное пространство ввода-вывода, не более

    88 байт на ввод/ 88 байт на вывод

    100 байт на ввод/ 100 байт на вывод

    244 байта на ввод/ 244 байта на вывод

    244 байта на ввод/ 244 байта на вывод

    244 байта на ввод/ 244 байта на вывод

    Объем диагностических данных

    6 ... 43 байта

    6 ... 44 байта

    6 ... 122 байта

    6 ... 64 байта

    6 ... 128 байт

    Протокол

    DP V0

    DP V0

    DP V0/ DP V1

    DP V0

    DP V0/ DP V1

    Интерфейс

    RS 485

    RS 485

    RS 485

    Оптический

    RS 485

    Обновление встроенного программного обеспечения

    Нет

    Нет

    Есть

    Нет

    Есть

    Опция обработки

    Нет

    Нет

    Есть

    Есть

    Есть

    Изохронный режим

    Нет

    Нет

    Нет

    Нет

    Есть

    Адресное пространство на модуль, не более

    8 байт

    8 байт

    32 байта

    8 байт

    32 байта

    Данные идентификации

    Нет

    Нет

    Есть

    Нет

    Есть

    Использование F модулей (PROFIsafe)

    Нет

    Нет

    Нет

    Нет

    Есть

    Обмен данными между ведомыми устройствами

    Нет

    Нет

    Нет

    Нет

    Есть





    Область применения 6ES7134-4GB11-0AB0

    Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.

    Дизайн 6ES71344GB110AB0

    Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.

    Все интерфейсные модули IM 151-1 оснащены:

    Модули IM 151-1 оснащены:

    Модуль IM 151-1 FO оснащен:

    По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:

    В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.

    Чертеж 6ES7134-4GB11-0AB0

    Интерфейсный модуль IM 151-1

    Терминальный модуль с установленным модулем COMPACT

    Дополнительный терминал 6ES7193-4FL10-0AA0

    Терминальный элемент внутренней шины станции 6ES7193-4JA00-0AA0

    Технические характеристики 6ES71344GB110AB0

    Нет
    SIMATIC DP, ELECTRONIC MODULE FOR ET 200S, 2 AI STAND. I-4DMU 15 MM WIDE, +/-20MA; 13 BIT + SIGN,4 .. 20MA; 12 BIT FOR 4-WIRE TRANSDUCER CYCLE TIME 65 MS/CHANNEL WITH LED SF (GROUP FAULT)
    Напряжение питания
    Напряжение нагрузки L+
    Номинальное значение (пост. ток) 24 V; от модуля питания
    Входной ток
    из источника напряжения нагрузки L+ (без нагрузки), макс. 30 mA
    из шины на задней стойке 3,3 В пост. тока, макс. 10 mA
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 0,6 W
    Адресная область
    Адресное пространство на модуль
    Макс. адресное пространство на модуль 4 byte
    Аналоговые вводы
    Число аналоговых входов 2
    Макс. допустимый входной ток для токового входа (предел разрушения) 40 mA
    Макс. время цикла (все каналы) Число активных каналов на модуль x основное время преобразования
    Входные диапазоны
    Напряжение Нет
    Ток Да
    Термоэлемент Нет
    Резистивный термометр Нет
    Сопротивление
    Диапазоны входных параметров (номинальные значения), ток
    от -20 мА до +20 мА Да; 50 Ohm
    от 4 мА до 20 мA Да; 50 Ohm
    Длина провода
    экранированные, макс. 200 m
    Формирование аналоговой величины для входов
    Принцип измерения встроен.
    Время интегрирования и преобразования/разрешение на канал
    Макс. разрешение с диапазоном перегрузки (бит со знаком) 14 bit; +/-20 мА: 14 бит; от 4 до 20 мА: 13 бит
    Время интегрирования (мс) 16,7 / 20 ms
    Подавление напряжения помех для частоты помех f1 в Гц 50 / 60 Hz
    Время преобразования (на канал) 65 ms; 55 / 65 ms
    Выравнивание результатов измерений
    параметрируемое Да; в 4 ступени посредством дискретной фильтрации
    Ступень: без ступени Да; 1 x время цикла
    Ступень: слабая Да; 4 x время цикла
    Ступень: средняя Да; 32 x время цикла
    Ступень: сильная Да; 64 x время цикла
    Датчики
    Соединение сигнального датчика
    для измерения напряжения в качестве 2-проводного измерительного преобразователя
    — Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя 750
    Погрешности/точность
    Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,01 %
    Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,005 %/K
    перекрестные модуляции между входами, мин. -50 dB
    Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) 0,05 %
    Эксплуатационный предел погрешности во всем диапазоне температуры
    Ток относительно диапазона входных параметров, (+/-) 0,6 %
    Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
    Ток относительно диапазона входных параметров, (+/-) 0,4 %
    Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
    Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 70 dB
    Тактовая синхронизация
    Режим тактовой синхронизации (исполнение до синхронизации клеммы) Нет
    Аварийные сигналы/диагностика/информация о состоянии
    Диагностические сообщения
    Обрыв провода Да; только в диапазоне измерений от 4 до 20 мА
    Суммарная ошибка Да
    Переполнение/незаполнение Да
    Диагностический светодиодный индикатор
    Суммарная ошибки SF (красный) Да
    Параметры
    Примечание 4 byte
    Диагностика обрыва провода заблокировать/разрешить (только в диапазоне измерений от 4 до 20 мА)
    Вид/диапазон измерений деактивировано/+/-20 мА/от 4 до 20 мА
    Общая диагностика заблокировать/разрешить
    Переполнение/незаполнение заблокировать/разрешить
    Гальваническая развязка
    Гальваническая развязка аналоговых вводов
    между каналами Нет
    между каналами и шиной на задней стенке Да
    между каналами и напряжением нагрузки L+ Нет
    Изоляция
    Изоляция, испытанная посредством 500 В пост. тока
    Размеры
    Ширина 15 mm
    Высота 81 mm
    Глубина 52 mm
    Массы
    Масса, прибл. 40 g
    последнее изменение: 28.06.2016
