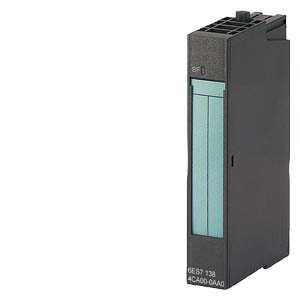

6ES7134-4LB02-0AB0 система распределенного ввода-вывода SIMATIC ET 200S

SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ 2 AI U HIGH FEATURE ДЛЯ ET 200S, ШИРИНА 15 MM, ВРЕМЯ ЦИКЛА НА МОДУЛЬ: 0.5MС, +/-10В, 15 БИТ + ЗНАК, +/-5В, 15БИТ+ЗНАК, 1..5В, 15БИТ, РАБОЧИЕ ПРЕДЕЛЫ +/-0.1% СО СВЕТОДИОДОМ SF (ОШИБКИ ГРУППЫ)

Обзор 6ES71344LB020AB0

• Интерфейсные модули для подключения станции ET 200S к сети PROFIBUS DP.
• Поддержка обмена данными с ведущим устройством PROFIBUS DP.
• 6 исполнений:
  • IM 151-1 BASIC (RS 485);
  • IM 151-1 COMPACT 32DI =24 B (RS 485);
  • IM 151-1 COMPACT 16DI =24 B/ 16DO =24 B/0.5 A (RS 485);
  • IM 151-1 STANDARD (RS 485);
  • IM 151-1 STANDARD (оптический интерфейс);
  • IM 151 HIGH FEATURE (RS 485).
• В комплекте с терминальным устройством внутренней шины станции.

Основные различия между модулями IM 151-1:

Область применения 6ES7134-4LB02-0AB0

Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.

Дизайн 6ES71344LB020AB0

Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.

Все интерфейсные модули IM 151-1 оснащены:

• DIP переключателями для установки адреса станции в сети PROFIBUS DP (1 … 125).

• Диагностическими светодиодами индикации наличия ошибок в работе модуля, ошибок в передаче данных, наличия напряжения питания.
• Пазом для установки этикетки с маркировкой модуля.

Модули IM 151-1 оснащены:

• 9-полюсным гнездом соединителя D-типа для подключения к электрической сети PROFIBUS DP.

Модуль IM 151-1 FO оснащен:

• 4 симплексными гнездами оптического интерфейса для подключения к оптической сети PROFIBUS DP, выполненной пластиковым или PCF-кабелем, и способен выполнять диагностику уровня затухания сигналов в линиях связи.

По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:

• Синхронизацию циклов через PROFIBUS DP.
• Обеспечивать неизменное время цикла обмена данными (принцип "равного удаления").

• Сетевой обмен данными с поддержкой профиля PROFIsafe.
• Функции ведомого устройства PROFIBUS DP V1 в соответствии с EN50170, часть 2.

• Непосредственный обмен данными между ведомыми DP устройствами.

В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.

Чертеж 6ES7134-4LB02-0AB0

Интерфейсный модуль IM 151-1

Терминальный модуль с установленным модулем COMPACT

Дополнительный терминал 6ES7193-4FL10-0AA0

Терминальный элемент внутренней шины станции 6ES7193-4JA00-0AA0

Технические характеристики 6ES71344LB020AB0

		SIMATIC DP, ELECTRONIC MODULE 2 AI U HIGH FEATURE FOR ET 200S, 15 MM WIDE, CYCLE TIME PER MODULE: 0.5MS, +/-10V; 15 BI + SIGN, +/-5V;15BIT+SIGN, 1..5V; 15BIT, OPERATIONAL LIMITS +/-0.1% WITH LED SF (GROUP FAULT)
Напряжение питания
Напряжение нагрузки L+
Номинальное значение (пост. ток)		24 V
Защита от перепутывания полярности		Да
Входной ток
из источника напряжения нагрузки L+ (без нагрузки), макс.		55 mA
из шины на задней стойке 3,3 В пост. тока, макс.		10 mA
Выходное напряжение
Электропитание измерительных преобразователей
есть		Нет
Рассеиваемая мощность
Нормальная рассеиваемая мощность		0,85 W
Адресная область
Адресное пространство на модуль
Макс. адресное пространство на модуль		4 byte
Аналоговые вводы
Число аналоговых входов		2
Макс. допустимое входное напряжение для входа напряжения (предел разрушения)		35 V; 35 В длительно; 75 В макс. в течение 1 мс
Макс. время цикла (все каналы)		0,5 ms; 0,5 мс на 2 канала без подавления помех, 18/21 мс на канал с подавлением помех
Входные диапазоны
Напряжение		Да
Ток		Нет
Термоэлемент		Нет
Резистивный термометр		Нет
Сопротивление		Нет
Входные диапазоны (номинальные значения), напряжения
от 1 В до 5 В		Да
Входное сопротивление (от 1 В до 5 В)		800 k
от -10 до +10 В		Да
Сопротивление на входе (от -10 до 10 В)		800 k
от -5 до +5 В		Да
Сопротивление на входе (от -5 до +5 В)		800 k
Длина провода
экранированные, макс.		200 m
Формирование аналоговой величины для входов
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)		16 bit; от 0 до 5 В: 15 бит; +/-10 В: 16 бит; +/-5 В: 16 бит
Настраиваемое время интегрирования		Да
Подавление напряжения помех для частоты помех f1 в Гц		60/50 Гц/нет
Время преобразования (на канал)		0,04 ms; без подавления помех 17/20 мс на канал с помехами
Выравнивание результатов измерений
параметрируемое		Да; в 4 ступени: 1 x , 4 x , 16 x , 32 x время цикла
Ступень: без ступени		Да; 1 x
Ступень: слабая		Да; 4 x
Ступень: средняя		Да; 16 x
Ступень: сильная		Да; 32 x
Датчики
Соединение сигнального датчика
для измерения напряжения		Да
Погрешности/точность
Погрешность нелинейности (относительно диапазона входных параметров) (+/-)		0,01 %
Погрешность температуры (относительно диапазона входных параметров) (+/-)		0,003 %/K
перекрестные модуляции между входами, мин.		-100 dB
Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-)		0,01 %
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-)		0,1 %; 0,2 % без подавления частоты помех
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Напряжение относительно диапазона входных параметров, (+/-)		0,05 %; 0,1 % без подавления частоты помех
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений)		90 dB
Мин. синфазные помехи (USS < 2,5 В)		100 dB
Тактовая синхронизация
Режим тактовой синхронизации (исполнение до синхронизации клеммы)		Да
Аварийные сигналы/диагностика/информация о состоянии
Аварийные сигналы
Аварийный сигнал процесса		Да
Диагностические сообщения
Обрыв провода		Да; только диапазон измерений от 1 до 5 В
Суммарная ошибка		Да
Переполнение/незаполнение		Да
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный)		Да
Параметры
Примечание		12 байт, 4 байт в режиме совместимости
Вид/диапазон измерений		деактивирован/+/-5 В/от 1 до 5 В/+/-10 В
Общая диагностика		заблокировать/разрешить
Переполнение/незаполнение		заблокировать/разрешить
Гальваническая развязка
Гальваническая развязка аналоговых вводов
между каналами		Нет; но повышенная допустимая разность потенциалов между входами.
между каналами и шиной на задней стенке		Да
между каналами и напряжением нагрузки L+		Да
Допустимая разность потенциалов
между входами (UCM)		140 В пост. тока/100 В перем. тока
Изоляция
Изоляция, испытанная посредством		500 В пост. тока
Размеры
Ширина		15 mm
Высота	81 mm
Глубина		52 mm
Массы
Масса, прибл.		45 g
последнее изменение:		04.07.2016
