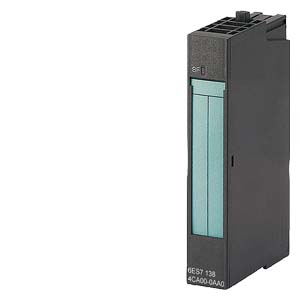

6ES7135-4FB52-0AB0 система распределенного ввода-вывода SIMATIC ET 200S

SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ АНАЛОГОВОГО ВВОДА ДЛЯ ET200S, 2 AO U HS, ДВА СКОРОСТНЫХ ПОТЕНЦИАЛЬНЫХ ВЫХОДА, 15 MM ШИРИНА, +/-10В, +/-5В, 1.. 5В, 16БИТ, ВРЕМЯ ЦИКЛА: 0.1 МС, СВЕТОДИОД SF (ОШИБКА ГРУППЫ)

Обзор 6ES71354FB520AB0

• Интерфейсные модули для подключения станции ET 200S к сети PROFIBUS DP.
• Поддержка обмена данными с ведущим устройством PROFIBUS DP.
• 6 исполнений:
  • IM 151-1 BASIC (RS 485);
  • IM 151-1 COMPACT 32DI =24 B (RS 485);
  • IM 151-1 COMPACT 16DI =24 B/ 16DO =24 B/0.5 A (RS 485);
  • IM 151-1 STANDARD (RS 485);
  • IM 151-1 STANDARD (оптический интерфейс);
  • IM 151 HIGH FEATURE (RS 485).
• В комплекте с терминальным устройством внутренней шины станции.

Основные различия между модулями IM 151-1:

Область применения 6ES7135-4FB52-0AB0

Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.

Дизайн 6ES71354FB520AB0

Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.

Все интерфейсные модули IM 151-1 оснащены:

• DIP переключателями для установки адреса станции в сети PROFIBUS DP (1 … 125).

• Диагностическими светодиодами индикации наличия ошибок в работе модуля, ошибок в передаче данных, наличия напряжения питания.
• Пазом для установки этикетки с маркировкой модуля.

Модули IM 151-1 оснащены:

• 9-полюсным гнездом соединителя D-типа для подключения к электрической сети PROFIBUS DP.

Модуль IM 151-1 FO оснащен:

• 4 симплексными гнездами оптического интерфейса для подключения к оптической сети PROFIBUS DP, выполненной пластиковым или PCF-кабелем, и способен выполнять диагностику уровня затухания сигналов в линиях связи.

По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:

• Синхронизацию циклов через PROFIBUS DP.
• Обеспечивать неизменное время цикла обмена данными (принцип "равного удаления").

• Сетевой обмен данными с поддержкой профиля PROFIsafe.
• Функции ведомого устройства PROFIBUS DP V1 в соответствии с EN50170, часть 2.

• Непосредственный обмен данными между ведомыми DP устройствами.

В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.

Чертеж 6ES7135-4FB52-0AB0

Интерфейсный модуль IM 151-1

Терминальный модуль с установленным модулем COMPACT

Дополнительный терминал 6ES7193-4FL10-0AA0

Терминальный элемент внутренней шины станции 6ES7193-4JA00-0AA0

Технические характеристики 6ES71354FB520AB0

		SIMATIC DP, ELECTRONIC MODULE FOR ET200S, 2 AO U HIGH SPEED, 15 MM WIDTH, +/-10V, +/-5V, 1.. 5V; 16BIT, CYCLE TIME: 0.1 MS WITH LED SF (GROUP FAULT)
Напряжение питания
Напряжение нагрузки L+
Номинальное значение (пост. ток)		24 V; от модуля питания
Защита от перепутывания полярности		Да
Входной ток
из источника напряжения нагрузки L+ (без нагрузки), макс.		130 mA
из шины на задней стойке 3,3 В пост. тока, макс.		10 mA
Рассеиваемая мощность
Нормальная рассеиваемая мощность		2,2 W
Макс. рассеиваемая мощность
Адресная область
Адресное пространство на модуль
Макс. адресное пространство на модуль		4 byte
Аналоговые выводы
Число аналоговых выходов		2
Выход напряжения, защита от короткого замыкания		Да
Макс. выходное напряжение, ток короткого замыкания		25 mA
Макс. выходной ток, напряжение при работе без нагрузки
Макс. время цикла (все каналы)		0,25 ms
Диапазоны выходных параметров, напряжение
от 1 В до 5 В		Да
от -5 до +5 В		Да
от -10 до +10 В		Да
Диапазоны выходных параметров, ток
от -20 мА до +20 мА
от 4 мА до 20 мA
Подключение исполнительных элементов
для выхода напряжения двухпроводного соединения		Да; без компенсации сопротивлений проводов
для выхода напряжения четырехпроводного соединения		Да
для выхода тока двухпроводного соединения
для выхода тока четырехпроводного соединения
Сопротивление нагрузки (в номинальном диапазоне выхода)
при выходных напряжениях мин.		1 k
при выходных напряжениях, емкостная нагрузка, макс.		1 µF; 0,1 мкФ для СВЗ = 0,1 мс
при выходных токах, макс.
при выходных токах, индуктивная нагрузка, макс.
Предел разрушения при напряжениях и токах, прилагаемых извне
Напряжения на выходах относительно массы аналогового модуля		15 V; макс. 15 В в течение макс. 5 часов, 75 В в течение макс. 1 с
Макс. ток		30 mA; пост. ток
Длина провода
экранированные, макс.		200 m; макс. 20 м для СВЗ 100 мкс
Формирование аналоговой величины для выходов
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)		16 bit; от 1 до 5 В: 14 бит, +/-10 В: 15 бит + знак; +/-5 В: 14 бит + знак
Время установления
для омической нагрузки		0,05 ms
для емкостной нагрузки		0,05 ms
для индуктивной нагрузки		0,05 ms
Погрешности/точность
Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-)		0,02 %
Погрешность нелинейности (относительно диапазона выходных параметров) (+/-)		0,03 %
Погрешность температуры (относительно диапазона выходных параметров) (+/-)		0,01 %/K
перекрестные модуляции между выходами, мин.		60 dB
Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-)		0,03 %
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона выходных параметров, (+/-)		0,2 %
Ток относительно диапазона выходных параметров, (+/-)
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Напряжение относительно диапазона выходных параметров, (+/-)		0,01 %
Ток относительно диапазона выходных параметров, (+/-)
Тактовая синхронизация
Режим тактовой синхронизации (исполнение до синхронизации клеммы)		Да
Аварийные сигналы/диагностика/информация о состоянии
Возможность включения заменяющих значений		Да; от 0 до 65535 (диапазон измерений должен входить в номинальный диапазон)
Диагностические сообщения
Считываемая диагностическая информация		Да
Обрыв провода		Нет
Короткое замыкание		Да
Суммарная ошибка		Да
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный)		Да
Параметры
Примечание		7 byte
Диагностика обрыва провода
Диагностика короткого замыкания		заблокировать/разрешить
Вид/область вывода		деактивировано/от 1 до 5 В/+/ -10 В/+/- 5 В
Общая диагностика		заблокировать/разрешить
Поведение при остановке ЦП/ведущего устройства		выход без тока и напряжения/включить заменяющее значение/сохранять последнее значение
Гальваническая развязка
Гальваническая развязка аналоговых выводов
между каналами		Нет
между каналами и шиной на задней стенке		Да
между каналами и напряжением нагрузки L+		Да
Допустимая разность потенциалов
между массой аналогового модуля и M внутр. (UISO)		75 В пост. тока/60 В перем. тока
Изоляция
Изоляция, испытанная посредством		500 В пост. тока
Окружающие условия
Температура окружающей среды при эксплуатации
мин.
макс.
Расширенные условия окружающей среды
относительно температуры окружающей среды, давления воздуха, высоты установки
Относительная влажность воздуха
— при конденсации, испытания согласно IEC 60068-2-38, макс.
Устойчивость
— к биологически активным веществам/соответствие EN 60721-3-3
— к химически активным веществам/соответствие EN 60721-3-3
— к механически активным веществам/соответствие EN 60721-3-3
Размеры
Ширина		15 mm
Высота		81 mm
Глубина		52 mm
Массы
Масса, прибл.		40 g
последнее изменение:		09.07.2016
