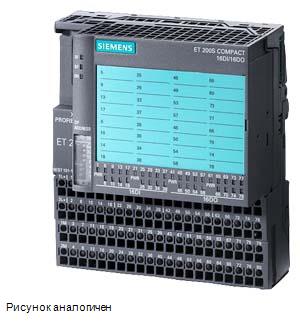

6ES7151-1CA00-1BL0 система распределенного ввода-вывода SIMATIC ET 200S

ET 200S COMPACT, СТАНЦИЯ РАСПРЕДЕЛЕННОГО ВВОДА-ВЫВОДА ET 200S COMPACT, 32 СТАНДАРТНЫХ ДИСКРЕТНЫХ ВХОДА, =24В, 3МС, РАСШИРЯЕМАЯ - ДО 12 МОДУЛЕЙ ET 200S (КРОМЕ F-MODULES), ЭЛЕКТРОННЫЙ БЛОК

Обзор 6ES71511CA001BL0

• Интерфейсные модули для подключения станции ET 200S к сети PROFIBUS DP.
• Поддержка обмена данными с ведущим устройством PROFIBUS DP.
• 6 исполнений:
  • IM 151-1 BASIC (RS 485);
  • IM 151-1 COMPACT 32DI =24 B (RS 485);
  • IM 151-1 COMPACT 16DI =24 B/ 16DO =24 B/0.5 A (RS 485);
  • IM 151-1 STANDARD (RS 485);
  • IM 151-1 STANDARD (оптический интерфейс);
  • IM 151 HIGH FEATURE (RS 485).
• В комплекте с терминальным устройством внутренней шины станции.

Основные различия между модулями IM 151-1:

Область применения 6ES7151-1CA00-1BL0

Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.

Дизайн 6ES71511CA001BL0

Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.

Все интерфейсные модули IM 151-1 оснащены:

• DIP переключателями для установки адреса станции в сети PROFIBUS DP (1 … 125).

• Диагностическими светодиодами индикации наличия ошибок в работе модуля, ошибок в передаче данных, наличия напряжения питания.
• Пазом для установки этикетки с маркировкой модуля.

Модули IM 151-1 оснащены:

• 9-полюсным гнездом соединителя D-типа для подключения к электрической сети PROFIBUS DP.

Модуль IM 151-1 FO оснащен:

• 4 симплексными гнездами оптического интерфейса для подключения к оптической сети PROFIBUS DP, выполненной пластиковым или PCF-кабелем, и способен выполнять диагностику уровня затухания сигналов в линиях связи.

По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:

• Синхронизацию циклов через PROFIBUS DP.
• Обеспечивать неизменное время цикла обмена данными (принцип "равного удаления").

• Сетевой обмен данными с поддержкой профиля PROFIsafe.
• Функции ведомого устройства PROFIBUS DP V1 в соответствии с EN50170, часть 2.

• Непосредственный обмен данными между ведомыми DP устройствами.

В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.

Чертеж 6ES7151-1CA00-1BL0

Интерфейсный модуль IM 151-1

Терминальный модуль с установленным модулем COMPACT

Дополнительный терминал 6ES7193-4FL10-0AA0

Терминальный элемент внутренней шины станции 6ES7193-4JA00-0AA0

Технические характеристики 6ES71511CA001BL0

		ET 200S COMPACT, 32DI STD, DC24V, 3MS, EXPANDABLE WITH UP TO 12 ET 200S MODULES (NO F-MODULES) ELECTRONICBLOCK
Напряжение питания
Напряжение нагрузки 1L+
Номинальное значение (пост. ток)		24 V
Защита от перепутывания полярности		Да
Входной ток
из источника напряжения питания 1L+, макс.		100 mA
Адресная область
Объем адресной области
Вводы		100 byte
Выводы		100 byte
Цифровые входы
Число входов		32
Входное напряжение
Вид входного напряжения		пост. ток
Номинальное значение (пост. ток)		24 V
для сигнала "0"		от -30 до +5 В
для сигнала "1"		от 13 до 30 В
Входной ток
для сигнала "1", тип.		4 mA; при 24 В мин. 2 мА
Задержка на входе (при номинальном значении входного напряжения)
для стандартных входов
— с "0" на "1", мин.		1,2 ms; норм. 3 мс
— с "0" на "1", макс.		4,8 ms; норм. 3 мс
— с "1" на "0", мин.		1,2 ms; норм. 3 мс
— с "1" на "0", макс.		4,8 ms; норм. 3 мс
Длина провода
неэкранированные, макс.		1 000 m
Цифровые выводы
Вид выходов		0
Интерфейсы
Физические параметры интерфейсов, RS 485		Да
Физические параметры интерфейсов, LWL		Нет
PROFIBUS DP
Способ передачи		RS 485
Прямой обмен данными (поперечная связь)		Да
Длина провода
— Макс. длина провода		1 200 m
Протоколы
PROFINET IO		Нет
PROFIBUS DP		Да
Протоколы (Ethernet)
TCP/IP		Нет
Тактовая синхронизация
Режим тактовой синхронизации (исполнение до синхронизации клеммы)		Нет
Аварийные сигналы/диагностика/информация о состоянии
Аварийные сигналы		Нет
Диагностические функции		Да
Диагностический светодиодный индикатор
ошибка шины BF (красный)		Да
Суммарная ошибки SF (красный)		Да
Контроль питания 24 В Вкл. (зеленый)		Да
Изоляция
Изоляция, испытанная посредством		500 В пост. тока
Степень защиты и класс защиты
Степень защиты IP		IP20
Размеры
Ширина		120 mm
Высота		81 mm
Глубина		58 mm
последнее изменение:		04.07.2016
