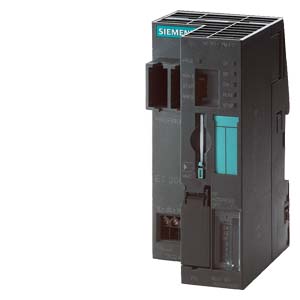

6ES7151-7AB00-0AB0 система распределенного ввода-вывода SIMATIC ET 200S

SIMATIC DP, IM 151-7 CPU FO, ИНТЕРФ. МОДУЛЬ ДЛЯ ET200S: ОПТИЧЕСКИЙ ИНТЕРФЕЙС, ДО 12 МБИТ/С, 244/ 244 БАЙТ НА ВВОД/ ВЫВОД, ДО 63 МОДУЛЕЙ НА СТАНЦИЮ, RAM 24 КБАЙТ, PROFIBUS-DP, С ТЕРМ. ЭЛЕМЕНТОМ ВНУТР. ШИНЫ СТАНЦИИ. MMC НЕОБХ. ЗАКАЗЫВАТЬ ОТДЕЛЬНО

Обзор 6ES71517AB000AB0

• Интерфейсные модули для подключения станции ET 200S к сети PROFIBUS DP.
• Поддержка обмена данными с ведущим устройством PROFIBUS DP.
• 6 исполнений:
  • IM 151-1 BASIC (RS 485);
  • IM 151-1 COMPACT 32DI =24 B (RS 485);
  • IM 151-1 COMPACT 16DI =24 B/ 16DO =24 B/0.5 A (RS 485);
  • IM 151-1 STANDARD (RS 485);
  • IM 151-1 STANDARD (оптический интерфейс);
  • IM 151 HIGH FEATURE (RS 485).
• В комплекте с терминальным устройством внутренней шины станции.

Основные различия между модулями IM 151-1:

Область применения 6ES7151-7AB00-0AB0

Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.

Дизайн 6ES71517AB000AB0

Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.

Все интерфейсные модули IM 151-1 оснащены:

• DIP переключателями для установки адреса станции в сети PROFIBUS DP (1 … 125).

• Диагностическими светодиодами индикации наличия ошибок в работе модуля, ошибок в передаче данных, наличия напряжения питания.
• Пазом для установки этикетки с маркировкой модуля.

Модули IM 151-1 оснащены:

• 9-полюсным гнездом соединителя D-типа для подключения к электрической сети PROFIBUS DP.

Модуль IM 151-1 FO оснащен:

• 4 симплексными гнездами оптического интерфейса для подключения к оптической сети PROFIBUS DP, выполненной пластиковым или PCF-кабелем, и способен выполнять диагностику уровня затухания сигналов в линиях связи.

По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:

• Синхронизацию циклов через PROFIBUS DP.
• Обеспечивать неизменное время цикла обмена данными (принцип "равного удаления").

• Сетевой обмен данными с поддержкой профиля PROFIsafe.
• Функции ведомого устройства PROFIBUS DP V1 в соответствии с EN50170, часть 2.

• Непосредственный обмен данными между ведомыми DP устройствами.

В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.

Чертеж 6ES7151-7AB00-0AB0

Интерфейсный модуль IM 151-1

Терминальный модуль с установленным модулем COMPACT

Дополнительный терминал 6ES7193-4FL10-0AA0

Терминальный элемент внутренней шины станции 6ES7193-4JA00-0AA0

Технические характеристики 6ES71517AB000AB0

		SIMATIC DP, IM151-7 CPU FO FOR ET200S, WORKING MEMORY 48KB ( FROM FW V1.13 ON), INTEGR. PROFIBUS DP INTERFACE (FO SIMPLEX CONNECTOR) AS DP SLAVE, W/O BATTERY
Общая информация
Версия продукта		04
Версия микропрограммного обеспечения		V1.1
Инженерное обеспечение с помощью
пакета программного обеспечения для программирования		STEP 7 не ниже V5.1
Напряжение питания
Номинальное значение (пост. ток)		24 V
Допустимый диапазон, нижний предел (пост. ток)		20,4 V
Допустимый диапазон, верхний предел (пост. ток)		28,8 V
Защита от перепутывания полярности		Да; от разрушения
Входной ток
Макс. ток включения		3,5 A
из источника напряжения питания 1L+, макс.		250 mA
Выходной ток
для шины на задней стойке (5 В пост. тока), макс.		700 mA
Рассеиваемая мощность
Нормальная рассеиваемая мощность		3,3 W
Макс. рассеиваемая мощность		4,5 W
Запоминающее устройство
Оперативное запоминающее устройство
встроенный		48 kbyte; не ниже FW V1.13 48 КБ; ранее 24 КБ
расширяемое		Нет
Память загрузки
вставная (MMC)		Да
вставная (MMC), макс.		2 Mbyte
Мин. хранение данных на MMC (с момента последнего программирования)		10 y
Хранение в буфере
есть		Нет
Время обработки ЦП
нормальное время операций побитовой обработки		0,3 µs
нормальное время операций со словами		1 µs
нормальное время выполнения операций арифметики с фиксированной точкой		2 µs
нормальное время выполнения операций с плавающей точкой		50 µs
нормальное время выполнения операций времени/подсчета		12 µs
Блоки ЦП
Блоки данных (DB)
Макс. число		127; Диапазон числовых значений: от 1 до 127
Макс. размер		8 kbyte
Функциональные блоки (FB)
Макс. число		128; Диапазон числовых значений: от 0 до 127
Макс. размер		8 kbyte
Функции (FC)
Макс. число		128; Диапазон числовых значений: от 0 до 127
Макс. размер		8 kbyte
Организационные блоки (OB)
Макс. размер		8 kbyte
Число свободных организационных блоков циклического выполнения		1; OB 1
Число организационных блоков прерывания по времени		1; OB 10
Число организационных блоков прерываний с задержкой		1; OB 20
Число организационных блоков циклических прерываний		1; OB 35
Число организационных блоков аппаратного прерывания		1; OB 40
Число пусковых организационных блоков		1; OB 100
Число организационных блоков обработки асинхронных ошибок		4; OB 80, 82, 85, 86
Глубина вложенности
на класс приоритета		8
дополнительно на организационный блок обработки ошибок		4
Счетчики, таймеры и их остаток
Счетчик S7
Число		64
Остаточность
— настраивается		Да
— нижний предел		0
— верхний предел		63
— предварительно задано		от Z 0 до Z 7
Диапазон счета
— настраивается	Да
— нижний предел		0
— верхний предел		999
Счетчик IEC
есть		Да
Вид		Системный функциональный блок
Число		неограниченное число (ограничение устанавливается только посредством ОЗУ)
Таймеры S7
Число		128
Остаточность
— настраивается		Да
— нижний предел		0
— верхний предел		127
— предварительно задано		без остаточности
Временной диапазон
— нижний предел		10 ms
— верхний предел		9 990 s
Таймер IEC
есть		Да
Вид		Системный функциональный блок
Число		неограниченное число (ограничение устанавливается только посредством ОЗУ)
Области данных и их остаток
общая остаточная область данных (включая таймеры, счетчики, маркеры), макс.		4 736 byte
Маркер
Макс. число		256 byte
Есть остаток		Да; от MB 0 до MB 255
Предварительно заданный остаток		от MB 0 до MB 15
Число меток синхронизации		8; 1 байт маркера
Блоки управляющих данных
Макс. число		127; Диапазон числовых значений: от 1 до 127
Макс. размер		8 kbyte
Настраиваемый остаток		Да; макс. 8 блоков данных, всего 4096 байтов данных
Предварительно заданный остаток		без остаточности
Локальные данные
на класс приоритета, макс.		256 byte; локальных данных не более: 1536 байт
Адресная область
Периферийная адресная область
Вводы		1 536 byte
Выводы		1 536 byte
в том числе децентрализованных
— Вводы		64 byte
— Выводы		64 byte
Образ процесса
Вводы		128 byte
Выводы		128 byte
Цифровые каналы
Вводы		248; макс.
Выводы		248; макс.
Аналоговые каналы
Вводы		124; макс.
Выводы		124; макс.
Объем адресной области
Вводы		244 byte
Выводы		244 byte
Конфигурация аппаратного обеспечения
Подключаемые программируемые устройства/ПК		Можно подключать устройства программирования/панели оператора с STEP 7 по интерфейсу PROFIBUS
Макс. число модулей на систему		63
Профильная шина
Число применяемых профильных шин		1
Макс. длина профильной шины		2 m; Ширина станции: <= 1 м или < 2 м
Время
Часы
Программные часы		Да
Счетчик рабочего времени
Число		0; Нет
Интерфейсы
Интерфейсы/тип шины		1 x PROFIBUS DP
Число разъемов PROFINET		0
Число разъемов беспроводного интернета		0
PROFIBUS DP
Адреса пользователей		от 1 до 125
Длина провода
— Макс. длина провода		1 000 m; от 100 до 1000 м (в зависимости от скорости передачи), без повторителя
1. интерфейс
Тип интерфейса		LWL-интерфейс и встроенный интерфейс RS 485 – интерфейс для программирования
Физические параметры		LWL или RS 485
гальванически развязанный		Нет
Макс. электропитание интерфейса (от 15 до 30 В пост. тока)		80 mA; при RS 485
Функции
MPI		Нет
Подчиненное устройство PROFIBUS DP		Да
Двухточечное соединение		Нет
Подчиненное устройство DP
Число соединений		11
GSD-файл		http
Макс. скорости передачи данных		12 Mbit/s
Макс. адресная область		32
Макс. количество полезных данных на адресную область		32 byte; до макс. емкости передающего накопителя
Службы
— Связь PG/OP		Да
— Маршрутизация		Нет
— Глобальная система передачи данных		Нет
— Базовая S7-связь		Да; в качестве сервера
— S7-связь		Да; в качестве сервера
— S7-связь, в качестве клиента		Нет
— S7-связь, в качестве сервера		Да
— Прямой обмен данными (поперечная связь)		Да
Передающий накопитель
— Вводы		64 byte
— Выводы		64 byte
Функции связи
Связь PG/OP		Да
Глобальная система передачи данных
поддерживается		Нет
Базовая S7-связь
поддерживается		Да; в качестве сервера
Макс. количество полезных данных на запрос		76 byte
Макс. количество полезных данных на запрос (из них согласованных)		32 byte; при I_PUT / I_GET
S7-связь
поддерживается		Да
в качестве сервера		Да
в качестве клиента		Нет
Макс. количество полезных данных на запрос		160 kbyte
Макс. количество полезных данных на запрос (из них согласованных)		32 byte
S5-совместимая связь
поддерживается		Нет
Стандартная связь (FMS)
поддерживается		Нет
Функции оповещения S7
Сообщения диагностики процессов		Да; ALARM_S, ALARM_SQ
Функции испытания и ввода в эксплуатацию
Блок состояния		Да
Одиночный шаг		Да
Число контрольных точек		2
Состояние/управление
Переменные состояние/управления		Да
Переменные		входы, выходы, маркеры, блоки данных, таймеры, счетчики
Макс. число переменных
— из них переменных состояния, макс.		30
— из них переменных управления, макс.		14
Принудительное исполнение
Принудительное исполнение		Да
Принудительное исполнение, переменные		Входы, выходы
Макс. число переменных		10
Диагностический буфер
есть		Да
Макс. числ элементов		100
— настраивается		Нет
Изоляция
Изоляция, испытанная посредством		500 В пост. тока
Степень защиты и класс защиты
Степень защиты IP		IP20
Окружающие условия
Температура окружающей среды при эксплуатации
мин.		0 °C
макс.		60 °C
Проектирование
Программное обеспечение для проектирования
STEP 7		Да; не ниже версии V5.1
STEP 7-Lite		Да; не ниже версии V2.0
Программирование
Операционный резерв		Двоичные логические операции, операторы в круглых скобках, распределение результатов, сохранение, счет, загрузка, передача, сравнение, перемещение, вращение, формирование дополнения, вызов блоков, арифметика с фиксированной точкой, арифметика с плавающей точкой, функции скачков
Круглые скобки		8
Организация программы		линейный, структурированный
Системные функции (SFC)		Обработка аварийных сигналов и ошибок, копирование данных, функции часов, функции диагностики, настройка параметров модулей, переходы между рабочими состояниями
Язык программирования
— KOP		Да
— FUP		Да
— AWL		Да
— SCL		Да
Библиотеки программ
— Диагностика процессов		Да
— Программный регулятор		Да; в зависимости от необходимой области памяти и соответствующего времени выполнения
Защита ноу-хау
Защита программ пользователя/защита паролем		Да
Контроль времени цикла
нижний предел		1 ms
верхний предел		6 000 ms
настраивается		Да
предварительно задано		150 ms
Размеры
Ширина		60 mm
Высота		119,5 mm
Глубина		75 mm
Массы
Масса, прибл.		200 g
последнее изменение:		04.07.2016
