6ES7131-6BF00-0DA0 система распределенного ввода-вывода SIMATIC ET 200SP

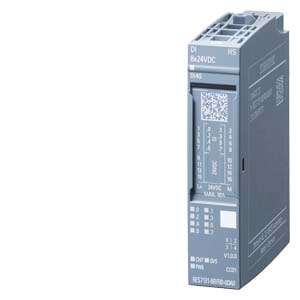

SIMATIC ET 200SP, МОДУЛЬ ДИСКРЕТНОГО ВВОДА, DI 8X =24 В HIGH SPEED, В УПАКОВКЕ: 1 ШТ., ТРИ АЛЬТЕРНАТИВНЫХ РЕЖМА РАБОТЫ: ДИСКРЕТНЫЕ ВХОДЫ, ПЕРЕДИСКРЕТИЗАЦИЯ, OVERSAMPLING, 4 X СЧЁТНЫХ ВХОДА, ДЛЯ УСТАНОВКИ НА БАЗОВЫЙ БЛОК ТИПА A0, ЦВЕТОВОЙ КОД CC02
Область применения 6ES71316BF000DA0
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Дизайн 6ES7131-6BF00-0DA0
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
- Диагностические светодиоды индикации наличия ошибок в работе станции (Error), режима работы (RUN), наличия напряжения питания (PWR) и состояний коммуникационных портов (по одному светодиоду на порт).
- Опциональное использование маркировочных и идентификационных этикеток.
- Интерфейс для установки сетевого адаптера и выбора необходимого варианта подключения к сети PROFINET:
- Для стандартных промышленных условий эксплуатации: сетевой адаптер BA 2xRJ45 для подключения сетевых кабелей с помощью штекеров RJ45.
- Для эксплуатации в условиях сильных механических и электромагнитных воздействий: сетевой адаптер BA 2xFC для непосредственного подключения сетевых кабелей.
Варианты поставки:
- Интерфейсный модуль с установленным сетевым адаптером BA 2xRJ45 в комплекте с сервер модулем.
- Интерфейсный модуль в комплекте с сервер модулем. Сетевой адаптер должен заказываться отдельно.
Технические характеристики 6ES71316BF000DA0
| | SIMATIC ET 200SP, DIGITAL INPUT MODULE, DI 8X24VDC HIGH SPEED, PACKING UNIT: 1 PIECE, THREE ALTERNATIVE MODES: DI, OVERSAMPLING, 4 X COUNTER, FITS TO BU-TYPE A0, COLOR CODE CC01 | ||
| Общая информация | |||
| Обозначение типа продукта | ET 200SP, DI 8x24VDC High Speed, VPE 1 | ||
| Версия микропрограммного обеспечения | V1.0.2 | ||
| Возможно обновление микропрограммного обеспечения | Да | ||
| Применяемые системные блоки | BU-тип A0 | ||
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC01 | ||
| Функция продукта | |||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | ||
| Инженерное обеспечение с помощью | |||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 | ||
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | ||
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | ||
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | ||
| Режим работы | |||
| Цифровые входы | Да | ||
| Счетчики | Да | ||
| Выборка с запасом по частоте дискретизации | Да | ||
| MSI | Нет | ||
| Напряжение питания | |||
| Номинальное значение (пост. ток) | 24 V | ||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | ||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | ||
| Защита от перепутывания полярности | Да | ||
| Входной ток | |||
| Макс. потребление тока | 70 mA; без питания датчиков | ||
| Питание датчика | |||
| Питание датчика 24 В | |||
| 24 В | Да | ||
| Защита от короткого замыкания | Да; на модуль, электронный | ||
| Макс. выходной ток | 700 mA | ||
| Рассеиваемая мощность | |||
| Нормальная рассеиваемая мощность | 1,5 W | ||
| Адресная область | |||
| Адресное пространство на модуль | |||
| Макс. адресное пространство на модуль | 45 byte | ||
| Вводы | 32 byte; 1 байт + 1 байт на информацию о качестве; 32 байта в режиме выборки с запасом по частоте дискретизации; 25 байтов в режиме счетчика | ||
| Выводы | 20 byte; в рабочем режиме счетчика (Count) | ||
| Конфигурация аппаратного обеспечения | |||
| Выбор BaseUnit для вариантов подключения | |||
| 1-проводное подключение | BU-тип A0 | ||
| 2-проводное подключение | BU-тип A0 | ||
| 3-проводное подключение | Базовый блок, тип A0 с AUX-клеммами | ||
| 4-проводное подключение | Тип BU A0 + внешние клеммы | ||
| Цифровые входы | |||
| Число входов | 8 | ||
| Увеличение длительности импульсов | Да | ||
| Длина | 2 s; 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с | ||
| Функции цифровых входов, параметрируемые | |||
| Запуск/остановка порта | Да | ||
| свободно используемый цифровый вход | Да | ||
| Счетчики | Да | ||
| — Макс. число | 4 | ||
| — Макс. частота счетчика | 10 kHz | ||
| — Диапазон счета | 32 bit | ||
| — Направление счета вперед/назад | Да | ||
| Цифровой вход с супердискретизацией | Да | ||
| — Макс. число | 8 | ||
| — Макс. число значений на цикл | 32 | ||
| — Мин. разрешение | 7,8125 µs | ||
| Входное напряжение | |||
| Вид входного напряжения | пост. ток | ||
| Номинальное значение (пост. ток) | 24 V | ||
| для сигнала "0" | от -30 до +5 В | ||
| для сигнала "1" | от +11 до +30 В | ||
| Входной ток | |||
| для сигнала "1", тип. | 6 mA | ||
| Задержка на входе (при номинальном значении входного напряжения) | |||
| для стандартных входов | |||
| — параметрируемое | Да; нет/0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс | ||
| для входов аварийной сигнализации | |||
| — параметрируемое | Да | ||
| для счетчиков/технологических функций | |||
| — параметрируемое | Да | ||
| Длина провода | |||
| экранированные, макс. | 50 m | ||
| неэкранированные, макс. | 50 m | ||
| Датчики | |||
| Подключаемые датчики | |||
| 2-проводной датчик | Да | ||
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | ||
| Тактовая синхронизация | |||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Да | ||
| Макс. время цикла шины (TDP) | 125 µs | ||
| Макс. фазовые флуктуации | 5 µs | ||
| Аварийные сигналы/диагностика/информация о состоянии | |||
| Диагностическая функция | Да | ||
| Аварийные сигналы | |||
| Диагностический сигнал | Да | ||
| Аварийный сигнал процесса | Да | ||
| Диагностические сообщения | |||
| Считываемая диагностическая информация | Да | ||
| Контроль напряжения питания | Да | ||
| — параметрируемое | Да | ||
| Контроль питания датчика | Да; по модулям | ||
| Обрыв провода | Нет | ||
| Короткое замыкание | Да; по модулям | ||
| Диагностический светодиодный индикатор | |||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | ||
| Индикатор состояния канала | Да; зеленые светодиоды | ||
| для диагностики канала | Нет | ||
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | ||
| Гальваническая развязка | |||
| Гальваническая развязка каналов | |||
| между каналами | Нет | ||
| между каналами и шиной на задней стенке | Да | ||
| между каналами и напряжением питания блока электроники | Нет | ||
| Допустимая разность потенциалов | |||
| между различными цепями | 75 В пост. тока/60 В перем. тока (базовая изоляция) | ||
| Изоляция | |||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | ||
| Размеры | |||
| Ширина | 15 mm | ||
| Высота | 73 mm | ||
| Глубина | 58 mm | ||
| Массы | |||
| Масса, прибл. | 28 g | ||
| последнее изменение: | 15.06.2016 | ||
