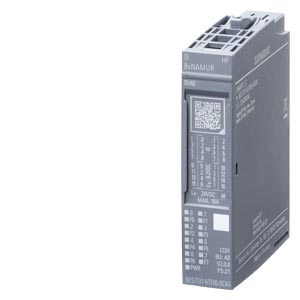

6ES7131-6TF00-0CA0 система распределенного ввода-вывода SIMATIC ET 200SP
SIMATIC ET 200SP, МОДУЛЬ ДИСКРЕТНОГО ВВОДА, DI 8X NAMUR HIGH FEATURE, ДЛЯ УСТАНОВКИ НА БАЗОВЫЙ БЛОК ТИПА A0, ЦВЕТОВОЙ КОД CC01, ДИАГНОСТИКА КАНАЛОВ
Область применения 6ES71316TF000CA0
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Дизайн 6ES7131-6TF00-0CA0
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
- Диагностические светодиоды индикации наличия ошибок в работе станции (Error), режима работы (RUN), наличия напряжения питания (PWR) и состояний коммуникационных портов (по одному светодиоду на порт).
- Опциональное использование маркировочных и идентификационных этикеток.
- Интерфейс для установки сетевого адаптера и выбора необходимого варианта подключения к сети PROFINET:
- Для стандартных промышленных условий эксплуатации: сетевой адаптер BA 2xRJ45 для подключения сетевых кабелей с помощью штекеров RJ45.
- Для эксплуатации в условиях сильных механических и электромагнитных воздействий: сетевой адаптер BA 2xFC для непосредственного подключения сетевых кабелей.
Варианты поставки:
- Интерфейсный модуль с установленным сетевым адаптером BA 2xRJ45 в комплекте с сервер модулем.
- Интерфейсный модуль в комплекте с сервер модулем. Сетевой адаптер должен заказываться отдельно.
Технические характеристики 6ES71316TF000CA0
| | SIMATIC ET 200SP, DIGITAL INPUT MODULE, DI 8X NAMUR HIGH FEATURE, FITS TO BU-TYPE A0, COLOR CODE CC01, CHANNEL DIAGNOSIS | |
| Общая информация | ||
| Обозначение типа продукта | DI 8 x NAMUR HF | |
| Версия микропрограммного обеспечения | V1.0 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC01 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13/V13 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| Цифровые входы | Да | |
| Счетчики | Нет | |
| Выборка с запасом по частоте дискретизации | Нет | |
| MSI | Нет | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Питание датчика | ||
| Число выходов | 8 | |
| Защита от короткого замыкания | Да | |
| Питание датчика 24 В | ||
| 24 В | Нет | |
| Защита от короткого замыкания | Нет | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 1,5 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 1 byte; + 1 байт на информацию о качестве | |
| Конфигурация аппаратного обеспечения | ||
| Выбор BaseUnit для вариантов подключения | ||
| 1-проводное подключение | BU-тип A0 | |
| 2-проводное подключение | BU-тип A0 | |
| 3-проводное подключение | Тип BU A0 + внешние клеммы | |
| 4-проводное подключение | Тип BU A0 + внешние клеммы | |
| Цифровые входы | ||
| Число входов | 8 | |
| Тип | NAMUR | |
| Увеличение длительности импульсов | Да; 0,5 с, 1 с, 2 с | |
| Анализ флангов | Да; нарастающий фронт, спадающий фронт, изменение фронта | |
| Дрожание при смене сигнала | Да; от 2 до 32 изменений сигнала | |
| Окно наблюдения за дрожанием | Да; 0,5 с, от 1 до 100 с, шаг 1 с | |
| Входное напряжение | ||
| Вид входного напряжения | пост. ток | |
| Номинальное значение (пост. ток) | 8,2 V | |
| Входной ток | ||
| для подключающегося контакта 10 k | ||
| — для сигнала "0" | от 0,35 до 1,2 мА | |
| — для сигнала "1" | от 2,1 до 7 мА | |
| для не подключающегося контакта | ||
| — для сигнала "0", макс. (допустимый ток покоя) | 0,5 mA | |
| — для сигнала "1" | норм. 8 мА | |
| для датчика NAMUR | ||
| — для сигнала "0" | от 0,35 до 1,2 мА | |
| — для сигнала "1" | от 2,1 до 7 мА | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| Время переключения в допуске на переключающих контактах | 300 ms | |
| для стандартных входов | ||
| — параметрируемое | Нет | |
| для входов NAMUR | ||
| — с "0" на "1", макс. | 12 ms | |
| — с "1" на "0", макс. | 12 ms | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Датчики | ||
| Подключаемые датчики | ||
| Датчик/переключающий контакт NAMUR согласно EN 60947 | Да | |
| Отдельный контакт/переключающий контакт не подкл. | Да | |
| Отдельный контакт/переключающий контакт подкл. 10 кОм | Да | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да; поканально | |
| Аварийный сигнал процесса | Да; параметрируемый, каналы 0 – 7 | |
| Диагностические сообщения | ||
| Считываемая диагностическая информация | Да | |
| Контроль напряжения питания | Да | |
| — параметрируемое | Да | |
| Контроль питания датчика | Да; поканально | |
| Обрыв провода | Да; поканально | |
| Короткое замыкание | Да; поканально | |
| Суммарная ошибка | Да | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Да; красный светодиод | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Да | |
| Допустимая разность потенциалов | ||
| между различными цепями | 75 В пост. тока/60 В перем. тока (базовая изоляция) | |
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Размеры | ||
| Ширина | 15 mm | |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | ||
| Масса, прибл. | 32 g | |
| последнее изменение: | 28.06.2016 | |
