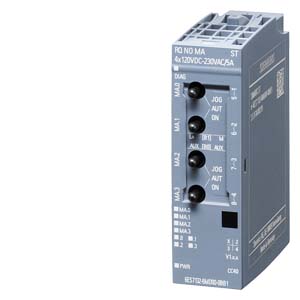

6ES7132-6MD00-0BB1 система распределенного ввода-вывода SIMATIC ET 200SP
SIMATIC ET 200SP, МОДУЛЬ ВЫХОДНЫХ РЕЛЕ (НО) С РУЧНЫМ УПРАВЛЕНИЕМ, RQ NO-MA 4X=/~120…230 В/5A ST, УПАКОВКА ПО 1 ШТ., ДЛЯ УСТАНОВКИ НА БАЗОВЫЙ БЛОК B0 ИЛИ B1, ЦВЕТОВОЙ КОД CC00, ДИАГНОСТИКА МОДУЛЯ
Область применения 6ES71326MD000BB1
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Дизайн 6ES7132-6MD00-0BB1
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
- Диагностические светодиоды индикации наличия ошибок в работе станции (Error), режима работы (RUN), наличия напряжения питания (PWR) и состояний коммуникационных портов (по одному светодиоду на порт).
- Опциональное использование маркировочных и идентификационных этикеток.
- Интерфейс для установки сетевого адаптера и выбора необходимого варианта подключения к сети PROFINET:
- Для стандартных промышленных условий эксплуатации: сетевой адаптер BA 2xRJ45 для подключения сетевых кабелей с помощью штекеров RJ45.
- Для эксплуатации в условиях сильных механических и электромагнитных воздействий: сетевой адаптер BA 2xFC для непосредственного подключения сетевых кабелей.
Варианты поставки:
- Интерфейсный модуль с установленным сетевым адаптером BA 2xRJ45 в комплекте с сервер модулем.
- Интерфейсный модуль в комплекте с сервер модулем. Сетевой адаптер должен заказываться отдельно.
Технические характеристики 6ES71326MD000BB1
| | SIMATIC ET 200SP, RELAY MODULE NORMALLY OPEN, RQ NO-MA4X120VDC..230VAC/5A ST, WITH MANUAL ACTUATION, PACKAGING UNIT PU 1 FITS TO BU-TYPE B0 OR B1, MODULE DIAGNOSIS | |
| Общая информация | ||
| Обозначение типа продукта | ET 200SP, RQ 4x120VDC-230VAC/5A НОРМАЛЬНО ОТКРЫТЫЙ КОНТАКТ MA ST | |
| Версия микропрограммного обеспечения | V1.0 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип B0, B1 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC40 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| DQ | Да | |
| DQ с функцией экономии энергии | Нет | |
| ШИМ | Нет | |
| Выборка с запасом по частоте дискретизации | Нет | |
| MSO | Нет | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| Макс. потребление тока | 100 mA; без нагрузки | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 1,5 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 1 byte; + 1 байт на информацию о качестве | |
| Вводы | 1 byte; с QI | |
| Выводы | 1 byte | |
| Цифровые выводы | ||
| Вид выходов | 4 | |
| Защита от короткого замыкания | Нет | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 2 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при ламповой нагрузке, макс. | 2 Hz | |
| Суммарный ток выходов | ||
| Макс. ток на канал | 5 A | |
| Макс. ток на модуль | 20 A | |
| Суммарный ток выходов (на модуль) | ||
| горизонтальное монтажное положение | ||
| — до 50 , макс. | 20 A | |
| — до 60 , макс. | 16 A | |
| вертикальное монтажное положение | ||
| — до 40 °C, макс. | 20 A | |
| — до 50 , макс. | 16 A | |
| Релейные выходы | ||
| Число релейных выходов | 4 | |
| Номинальное напряжение питания на катушке реле L+ (пост. ток) | 24 V | |
| Макс. потребляемый ток реле (ток в катушках всех реле) | 40 mA | |
| Внешний предохранитель для релейных выходов | да, с 6 A | |
| Макс. число коммутационных циклов | 7 000 000; см. дополнительное описание в руководстве | |
| Коммутационная способность контактов | ||
| — при индуктивной нагрузке, макс. | 2 A; см. дополнительное описание в руководстве | |
| — при омической нагрузке, макс. | 5 A; см. дополнительное описание в руководстве | |
| — макс. тепловой ток длительной нагрузки | 5 A | |
| — Мин. коммутируемый ток | 100 mA; 5 В пост. тока | |
| — Ном. напряжение переключения (пост. ток) | От 24 до 120 В пост. тока | |
| — Ном. напряжение переключения (пер. ток) | от 24 до 230 В перем. тока | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 200 m | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | Да | |
| Возможность включения заменяющих значений | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Диагностические сообщения | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Нет | |
| Короткое замыкание | Нет | |
| Суммарная ошибка | Да | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Нет | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Да | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Да | |
| Допустимая разность потенциалов | ||
| между каналами и шиной на задней стенке/напряжение питания | 240 В перем. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 2 500 В пост. тока (типовое испытание) | |
| испытанная посредством | ||
| между каналами и шиной на задней стенке/напряжение питания | 2500 В пост. тока | |
| между шиной на задней стенке и напряжением питания | 707 В пост. тока (типовое испытание) | |
| Размеры | ||
| Ширина | 20 mm | |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | ||
| Масса, прибл. | 45 g | |
| последнее изменение: | 22.12.2016 | |
