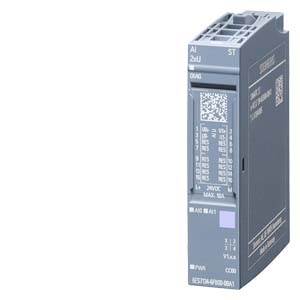

6ES7134-6FB00-0BA1 система распределенного ввода-вывода SIMATIC ET 200SP
SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА, AI 2X U ST, НАПРЯЖЕНИЕ, СТАНДАРТНЫЙ, УПАКОВКА ПО 1 ШТ., ДЛЯ УСТАНОВКИ НА БАЗОВЫЕ БЛОКИ ТИПА A0, A1, ЦВЕТОВОЙ КОД CC00, ДИАГНОСТИКА МОДУЛЯ, 16 БИТ
Область применения 6ES71346FB000BA1
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Дизайн 6ES7134-6FB00-0BA1
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
- Диагностические светодиоды индикации наличия ошибок в работе станции (Error), режима работы (RUN), наличия напряжения питания (PWR) и состояний коммуникационных портов (по одному светодиоду на порт).
- Опциональное использование маркировочных и идентификационных этикеток.
- Интерфейс для установки сетевого адаптера и выбора необходимого варианта подключения к сети PROFINET:
- Для стандартных промышленных условий эксплуатации: сетевой адаптер BA 2xRJ45 для подключения сетевых кабелей с помощью штекеров RJ45.
- Для эксплуатации в условиях сильных механических и электромагнитных воздействий: сетевой адаптер BA 2xFC для непосредственного подключения сетевых кабелей.
Варианты поставки:
- Интерфейсный модуль с установленным сетевым адаптером BA 2xRJ45 в комплекте с сервер модулем.
- Интерфейсный модуль в комплекте с сервер модулем. Сетевой адаптер должен заказываться отдельно.
Технические характеристики 6ES71346FB000BA1
| | SIMATIC ET 200SP, ANALOG INPUT MODULE, AI 2XU STANDARD PACKING UNIT: 1 PIECE, FITS TO BU-TYPE A0, A1, COLOR CODE CC00, MODULE DIAGNOSIS, 16BIT | |
| Общая информация | ||
| Обозначение типа продукта | ET 200SP, AI 2xU стандарт | |
| Функциональный стандарт HW | ||
| Версия микропрограммного обеспечения | V1.0 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0, A1 | |
| Используемый клеммный блок | ||
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC00 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Масштабируемый диапазон измерений | Нет | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| PCS 7 проектируемая/интегрированная среда, версия не ниже | ||
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| Выборка с запасом по частоте дискретизации | Нет | |
| MSI | Нет | |
| Резервирование | ||
| Возможность резервирования | ||
| Управление конфигурацией | ||
| посредством полезных данных | ||
| посредством набора данных | ||
| Конфигурация CiR в режиме RUN | ||
| Изменение параметров в режиме RUN возможно | Да | |
| Калибровка в режиме RUN возможна | Нет | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| Потребление тока (номинальное) | ||
| Макс. потребление тока | 37 mA | |
| Питание датчика | ||
| Питание датчика 24 В | ||
| 24 В | Нет | |
| Защита от короткого замыкания | ||
| Макс. выходной ток | ||
| Дополнительное питание датчика - 24 В | 24 В | Нет |
| Защита от короткого замыкания | ||
| Макс. выходной ток | ||
| Мощность | ||
| Потребляемая мощность шины на задней стенке | ||
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 0,9 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 4 byte; + 1 байт на информацию о качестве | |
| Адресное пространство на модуль с HART, макс. | ||
| Адресное пространство на модуль с MultiHART, макс. | ||
| Конфигурация аппаратного обеспечения | ||
| Выбор BaseUnit для вариантов подключения | ||
| 1-проводное подключение | ||
| 2-проводное подключение | ||
| 3-проводное подключение | ||
| 4-проводное подключение | ||
| Аналоговые вводы | ||
| Число аналоговых входов | 2 | |
| при измерении тока | ||
| при измерении напряжения | ||
| при измерении сопротивления/измерении резистивным термометром | ||
| при измерении термочувствительным элементом | ||
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | ||
| Нормальный стабилизированный измерительный ток для датчика сопротивления | ||
| Мин. время цикла (все каналы) | 500 µs | |
| техническую единицу измерения температуры можно задать | ||
| Аналоговый вход с супердискретизацией | ||
| Макс. число значений на цикл | ||
| Мин. разрешение | ||
| Нормирование измеренных значений | ||
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +5 В | ||
| Сопротивление на входе (от 0 до 5 В) | ||
| от 0 до +10 В | Да; 15 бит | |
| Сопротивление на входе (от 0 до 10 В) | 180 k | |
| от 1 В до 5 В | Да; 15 бит | |
| Входное сопротивление (от 1 В до 5 В) | 180 k | |
| от -1 до +1 В | ||
| Сопротивление на входе (от -1 до 1 В) | ||
| от -10 до +10 В | Да; 16 бит, включая знак | |
| Сопротивление на входе (от -10 до 10 В) | 180 k | |
| от -2,5 до +2,5 В | ||
| Сопротивление на входе (от -2,5 до 2,5 В) | ||
| от -25 до +25 мВ | ||
| Сопротивление на входе (от -25 до +25 мВ) | ||
| от -250 до +250 мВ | ||
| Сопротивление на входе (от -250 до +250 мВ) | ||
| от -5 до +5 В | Да; 16 бит, включая знак | |
| Сопротивление на входе (от -5 до +5 В) | 180 k | |
| от -50 до +50 мВ | ||
| Сопротивление на входе (от -50 до +50 мВ) | ||
| от -500 до +500 мВ | ||
| Сопротивление на входе (от -500 до +500 мВ) | ||
| от -80 до +80 мВ | ||
| Сопротивление на входе (от -80 до 80 мВ) | ||
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | ||
| Сопротивление на входе (от 0 до 20 мА) | ||
| от -20 мА до +20 мА | ||
| Входное сопротивление (от -20 мА до +20 мА) | ||
| от 4 мА до 20 мA | ||
| Входное сопротивление (от 4 мА до 20 мA) | ||
| Диапазоны входных параметров (номинальные значения), термоэлементы | ||
| Тип B | ||
| Сопротивление на входе (тип B) | ||
| Тип C | ||
| Сопротивление на входе (тип C) | ||
| Тип E | ||
| Сопротивление на входе (тип E) | ||
| Тип J | ||
| Сопротивление на входе (тип J) | ||
| Тип K | ||
| Сопротивление на входе (тип K) | ||
| Тип L | ||
| Сопротивление на входе (тип L) | ||
| Тип N | ||
| Сопротивление на входе (тип N) | ||
| Тип R | ||
| Сопротивление на входе (тип R) | ||
| Тип S | ||
| Сопротивление на входе (тип S) | ||
| Тип T | ||
| Сопротивление на входе (тип T) | ||
| Тип U | ||
| Сопротивление на входе (тип U) | ||
| Тип TXK/TXK(L) согласно ГОСТ | ||
| Сопротивление на входе (тип TXK/TXK(L) согласно ГОСТ) | ||
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Cu 10 | ||
| Сопротивление на входе (Cu 10) | ||
| Cu 10 по ГОСТ | ||
| Сопротивление на входе (Cu 10 по ГОСТ) | ||
| Cu 50 | ||
| Сопротивление на входе (Cu 50) | ||
| Cu 50 по ГОСТ | ||
| Сопротивление на входе (Cu 50 по ГОСТ) | ||
| Cu 100 | ||
| Сопротивление на входе (Cu 100) | ||
| Cu 100 по ГОСТ | ||
| Сопротивление на входе (Cu 100 по ГОСТ) | ||
| Ni 10 | ||
| Сопротивление на входе (Ni 10) | ||
| Ni 100 | ||
| Сопротивление на входе (Ni 100) | ||
| Ni 100 по ГОСТ | ||
| Сопротивление на входе (Ni 100 по ГОСТ) | ||
| Ni 1000 | ||
| Сопротивление на входе (Ni 1000) | ||
| LG-Ni 1000 | ||
| Сопротивление на входе (LG-Ni 1000) | ||
| Ni 120 | ||
| Сопротивление на входе (Ni 120) | ||
| Ni 200 | ||
| Сопротивление на входе (Ni 200) | ||
| Ni 500 | ||
| Сопротивление на входе (Ni 500) | ||
| Pt 10 | ||
| Сопротивление на входе (Pt 10) | ||
| Pt 10 по ГОСТ | ||
| Сопротивление на входе (Pt 10 по ГОСТ) | ||
| Pt 50 | ||
| Сопротивление на входе (Pt 50) | ||
| Pt 50 по ГОСТ | ||
| Сопротивление на входе (Pt 50 по ГОСТ) | ||
| Pt 100 | ||
| Сопротивление на входе (Pt 100) | ||
| Pt 100 по ГОСТ | ||
| Сопротивление на входе (Pt 100 по ГОСТ) | ||
| Pt 1000 | ||
| Сопротивление на входе (Pt 1000) | ||
| Pt 200 | ||
| Сопротивление на входе (Pt 200) | ||
| Pt 500 | ||
| Сопротивление на входе (Pt 500) | ||
| Pt 500 по ГОСТ | ||
| Сопротивление на входе (Pt 500 по ГОСТ) | ||
| Диапазоны входных параметров (номинальные значения), сопротивления | ||
| от 0 до 150 Ом | ||
| Сопротивление на входе (от 0 до 150 Ом) | ||
| от 0 до 300 Ом | ||
| Сопротивление на входе (от 0 до 300 Ом) | ||
| от 0 до 600 Ом | ||
| Сопротивление на входе (от 0 до 600 Ом) | ||
| от 0 до 3000 Ом | ||
| Сопротивление на входе (от 0 до 3000 Ом) | ||
| от 0 до 6000 Ом | ||
| Сопротивление на входе (от 0 до 6000 Ом) | ||
| Позистор | ||
| Сопротивление на входе (позистор) | ||
| Термоэлемент (TC) | ||
| Температурная компенсация | ||
| — параметрируемое | ||
| — внутренняя температурная компенсация | ||
| — внешняя температурная компенсация посредством терморезистора | ||
| — компенсация для устанавливаемой температуры сравнения 0 °C | ||
| — эталонный канал модуля | ||
| — внутренняя точка сравнения | ||
| — Эталонный канал группы | ||
| — Количество групп эталонного канала | ||
| — фиксированная эталонная температура | ||
| — без использования эталонного канала | ||
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины для входов | ||
| Принцип измерения | сигма-дельта | Время интегрирования и преобразования/разрешение на канал |
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Настраиваемое время интегрирования | Да | |
| Время интегрирования (мс) | ||
| Основное время преобразования, включая время интегрирования (мс) | ||
| — дополнительное время преобразования на контроль обрыва провода | ||
| — дополнительное время преобразования на измерение сопротивления | ||
| — жополнительное время на обработку при проверке обрыва провода | ||
| — дополнительная проверка обрыва провода питающей линии | ||
| Подавление напряжения помех для частоты помех f1 в Гц | 16,6 / 50 / 60 Гц / выкл. | |
| Время преобразования (на канал) | 50 мс @ 60 Гц, 60 мс @ 50 Гц, 180 мс @ 16,6 Гц, 250 мкс без фильтра | |
| Основное время выполнения для узла (все каналы разрешены) | ||
| Основное время выполнения для узла (все каналы разрешены) | ||
| Время для калибровки смещения (на каждый модуль) | ||
| Выравнивание результатов измерений | ||
| Количество ступеней сглаживания | 4 | |
| параметрируемое | Да | |
| Ступень: без ступени | Да; 1 x время цикла | |
| Ступень: слабая | Да; 4 x время цикла | |
| Ступень: средняя | Да; 8 x время цикла | |
| Ступень: сильная | Да; 16 x время цикла | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения | Да | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | ||
| — Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя | ||
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | ||
| для измерения сопротивления с двухпроводным соединением | ||
| для измерения сопротивления с трехпроводным соединением | ||
| для измерения сопротивления с четырехпроводным соединением | ||
| Погрешности/точность | ||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,01 % | |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,005 %/K | |
| перекрестные модуляции между входами, мин. | -50 dB | |
| перекрестные модуляции между входами, макс. | ||
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,05 % | |
| Температурный датчик внутренней компенсации | ||
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,5 % | |
| Ток относительно диапазона входных параметров, (+/-) | ||
| Сопротивление относительно диапазона входных параметров, (+/-) | ||
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | ||
| Термоэлемент относительно диапазона входных параметров, (+/-) | ||
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,3 % | |
| Ток относительно диапазона входных параметров, (+/-) | ||
| Сопротивление относительно диапазона входных параметров, (+/-) | ||
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | ||
| Термоэлемент относительно диапазона входных параметров, (+/-) | ||
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 70 dB | |
| Макс. синфазное напряжение | 10 V | |
| Мин. синфазные помехи | 90 dB | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Мин. время фильтрации и обработки (TWE) | ||
| Макс. время цикла шины (TDP) | ||
| Макс. фазовые флуктуации | ||
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | Да | |
| Возможность включения заменяющих значений | ||
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Сигнал предельного значения | Нет | |
| Диагностические сообщения | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Нет | |
| Короткое замыкание | Да; при 1 – 5 В | |
| Суммарная ошибка | Да | |
| Переполнение/незаполнение | Да | |
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | ||
| Светодиод ERROR | ||
| Светодиод MAINT | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Нет | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Нет | |
| между каналами, в блоках для | ||
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | ||
| между каналами и напряжением питания блока электроники | Да | |
| Допустимая разность потенциалов | ||
| между различными цепями | 75 В пост. тока/60 В перем. тока (базовая изоляция) | |
| между входами (UCM) | 10 В полного размаха напряжения | |
| между входами и массой аналогового модуля (UCM) | ||
| между M внутр. и входами | ||
| между массой аналогового модуля и M внутр. (UISO) | ||
| между S- и массой аналогового модуля (UCM) | ||
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Стандарты, допуски, сертификаты | ||
| Для использования на железной дороге | ||
| EN 50121-3-2 | ||
| EN 50121-4 | ||
| EN 50124-1 | ||
| EN 50125-1 | ||
| EN 50125-2 | ||
| EN 50125-3 | ||
| EN 50155 | ||
| EN 61373 | ||
| Противопожарная защита согласно EN 45545-2 | ||
| Максимально достижимый класс безопасности в безопасном режиме | ||
| SIL согласно EN 50126, 50128, 50129 | ||
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| Горизонтальное монтажное положение, мин. | ||
| Горизонтальное монтажное положение, макс. | ||
| Вертикальное монтажное положение, мин. | ||
| Вертикальное монтажное положение, макс. | ||
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к биологически активным веществам/соответствие EN 60721-3-5 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-5 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным веществам/соответствие EN 60721-3-5 | ||
| Децентрализованный режим работы | ||
| Поддерживает быстрый запуск (Fast Startup) | ||
| Пуск согласно приоритету | ||
| Размеры | ||
| Ширина | 15 mm | |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | ||
| Масса, прибл. | 31 g | |
| Прочее | ||
| Примечание: | ||
| последнее изменение: | 13.07.2016 | |
