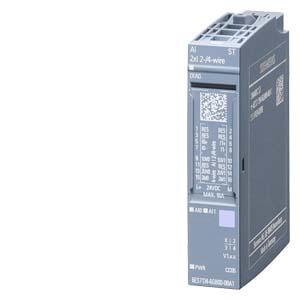

6ES7134-6GB00-0BA1 система распределенного ввода-вывода SIMATIC ET 200SP
SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА, AI 2X I 2-/4-WIRE ST, ТОК, 2/4Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, СТАНДАРТНЫЙ, УПАКОВКА ПО 1 ШТ., ДЛЯ УСТАНОВКИ НА БАЗОВЫЕ БЛОКИ ТИПА A0, A1, ЦВЕТОВОЙ КОД CC00, ДИАГНОСТИКА МОДУЛЯ, 16 БИТ
Область применения 6ES71346GB000BA1
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Дизайн 6ES7134-6GB00-0BA1
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
- Диагностические светодиоды индикации наличия ошибок в работе станции (Error), режима работы (RUN), наличия напряжения питания (PWR) и состояний коммуникационных портов (по одному светодиоду на порт).
- Опциональное использование маркировочных и идентификационных этикеток.
- Интерфейс для установки сетевого адаптера и выбора необходимого варианта подключения к сети PROFINET:
- Для стандартных промышленных условий эксплуатации: сетевой адаптер BA 2xRJ45 для подключения сетевых кабелей с помощью штекеров RJ45.
- Для эксплуатации в условиях сильных механических и электромагнитных воздействий: сетевой адаптер BA 2xFC для непосредственного подключения сетевых кабелей.
Варианты поставки:
- Интерфейсный модуль с установленным сетевым адаптером BA 2xRJ45 в комплекте с сервер модулем.
- Интерфейсный модуль в комплекте с сервер модулем. Сетевой адаптер должен заказываться отдельно.
Технические характеристики 6ES71346GB000BA1
| | SIMATIC ET 200SP, ANALOG INPUT MODULE, AI 2XI 2-/4-WIRE STANDARD, PACKING UNIT: 1 PIECE, FITS TO BU-TYPE A0, A1, COLOR CODE CC05, MODULE DIAGNOSIS, 16 BIT | |
| Общая информация | ||
| Обозначение типа продукта | ET 200SP, AI 2xI 2-/4-wire ST, VPE 1 | |
| Версия микропрограммного обеспечения | V1.0 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0, A1 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC05 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | версия V5.5 SP3 | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | V2.3/- | |
| Режим работы | ||
| Выборка с запасом по частоте дискретизации | Нет | |
| MSI | Нет | |
| Конфигурация CiR в режиме RUN | ||
| Изменение параметров в режиме RUN возможно | Да | |
| Калибровка в режиме RUN возможна | Нет | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| Макс. потребление тока | 45 mA; без питания датчиков | |
| Питание датчика | ||
| Питание датчика 24 В | ||
| 24 В | Да | |
| Защита от короткого замыкания | Да | |
| Макс. выходной ток | 50 mA; Общий ток для обоих каналов | |
| Дополнительное питание датчика - 24 В | ||
| 24 В | Да | |
| Защита от короткого замыкания | Да; по модулям | |
| Макс. выходной ток | 200 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 1,1 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 4 byte; + 1 байт на информацию о качестве | |
| Аналоговые вводы | ||
| Число аналоговых входов | 2 | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 50 mA | |
| Мин. время цикла (все каналы) | 500 µs | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да; 15 бит | |
| Сопротивление на входе (от 0 до 20 мА) | 130 ; 90 Ом при двухпроводном | |
| от -20 мА до +20 мА | Да; 16 бит, включая знак | |
| Входное сопротивление (от -20 мА до +20 мА) | 130 | |
| от 4 мА до 20 мA | Да; 15 бит | |
| Входное сопротивление (от 4 мА до 20 мA) | 130 ; 90 Ом при двухпроводном | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| Формирование аналоговой величины для входов | ||
| Принцип измерения | сигма-дельта | |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Настраиваемое время интегрирования | Да | |
| Подавление напряжения помех для частоты помех f1 в Гц | 16,6 / 50 / 60 Гц / выкл. | |
| Время преобразования (на канал) | 50 мс @ 60 Гц, 60 мс @ 50 Гц, 180 мс @ 16,6 Гц, 250 мкс без фильтра | |
| Выравнивание результатов измерений | ||
| Число ступеней | 4 | |
| параметрируемое | Да | |
| Ступень: без ступени | Да; 1 x время цикла | |
| Ступень: слабая | Да; 4 x время цикла | |
| Ступень: средняя | Да; 8 x время цикла | |
| Ступень: сильная | Да; 16 x время цикла | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | |
| — Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя | 650 | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| Погрешности/точность | ||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,01 % | |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,005 %/K | |
| перекрестные модуляции между входами, мин. | -50 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,05 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,5 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,3 % | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 70 dB | |
| Макс. синфазное напряжение | 10 V | |
| Мин. синфазные помехи | 90 dB | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Сигнал предельного значения | Нет | |
| Диагностические сообщения | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Да; при 4 – 20 мА | |
| Короткое замыкание | Да; Короткое замыкания электропитания датчика | |
| Суммарная ошибка | Да | |
| Переполнение/незаполнение | Да | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Нет | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Да | |
| Допустимая разность потенциалов | ||
| между различными цепями | 75 В пост. тока/60 В перем. тока (базовая изоляция) | |
| между входами (UCM) | 10 В полного размаха напряжения | |
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Размеры | ||
| Ширина | 15 mm | |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | ||
| Масса, прибл. | 32 g | |
| последнее изменение: | 28.06.2016 | |
