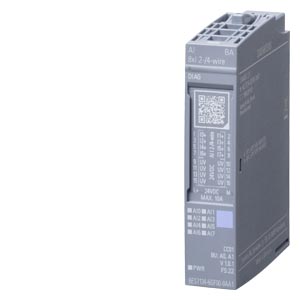

6ES7134-6GF00-0AA1 система распределенного ввода-вывода SIMATIC ET 200SP
SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА, AI 8XI 2-/4-WIRE BASIC, ДЛЯ УСТАНОВКИ НА БАЗОВЫЙ БЛОК A0, A1, ЦВЕТОВОЙ КОД CC01, ДИАГНОСТИКА МОДУЛЯ, 16 БИТ
Область применения 6ES71346GF000AA1
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Дизайн 6ES7134-6GF00-0AA1
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
- Диагностические светодиоды индикации наличия ошибок в работе станции (Error), режима работы (RUN), наличия напряжения питания (PWR) и состояний коммуникационных портов (по одному светодиоду на порт).
- Опциональное использование маркировочных и идентификационных этикеток.
- Интерфейс для установки сетевого адаптера и выбора необходимого варианта подключения к сети PROFINET:
- Для стандартных промышленных условий эксплуатации: сетевой адаптер BA 2xRJ45 для подключения сетевых кабелей с помощью штекеров RJ45.
- Для эксплуатации в условиях сильных механических и электромагнитных воздействий: сетевой адаптер BA 2xFC для непосредственного подключения сетевых кабелей.
Варианты поставки:
- Интерфейсный модуль с установленным сетевым адаптером BA 2xRJ45 в комплекте с сервер модулем.
- Интерфейсный модуль в комплекте с сервер модулем. Сетевой адаптер должен заказываться отдельно.
Технические характеристики 6ES71346GF000AA1
| | SIMATIC ET 200SP, ANALOG INPUT MODULE, AI 8XI 2-/4-WIRE BASIC, FITS TO BU-TYPE A0, A1, COLOR CODE CC01, MODULE DIAGNOSIS, 16BIT | |
| Общая информация | ||
| Обозначение типа продукта | ET 200SP, AI 8xI 2-/4-провода Basic | |
| Версия микропрограммного обеспечения | V1.0 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Применяемые системные блоки | BU-тип A0, A1 | |
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC01 | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Масштабируемый диапазон измерений | Нет | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | |
| Режим работы | ||
| Выборка с запасом по частоте дискретизации | Нет | |
| MSI | Нет | |
| Конфигурация CiR в режиме RUN | ||
| Изменение параметров в режиме RUN возможно | Да | |
| Калибровка в режиме RUN возможна | Нет | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| Макс. потребление тока | 25 mA; без питания датчиков | |
| Питание датчика | ||
| Питание датчика 24 В | ||
| 24 В | Да | |
| Защита от короткого замыкания | Да | |
| Макс. выходной ток | 0,7 A; Суммарный ток всех датчиков/каналов | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 0,7 W; без напряжения питания датчика | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 16 byte | |
| Аналоговые вводы | ||
| Число аналоговых входов | 8; асимметричное | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 50 mA | |
| Мин. время цикла (все каналы) | 1 ms; на канал | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от до 20 мА | Да | |
| Сопротивление на входе (от 0 до 20 мА) | 100 ; 15 бит | |
| от -20 мА до +20 мА | Да | |
| Входное сопротивление (от -20 мА до +20 мА) | 100 ; 16 бит, включая знак | |
| от 4 мА до 20 мA | Да | |
| Входное сопротивление (от 4 мА до 20 мA) | 100 ; 15 бит | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины для входов | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Настраиваемое время интегрирования | Да | |
| Подавление напряжения помех для частоты помех f1 в Гц | 16,67/50/60/4 800 (16,67/50/60) | |
| Время преобразования (на канал) | 180 / 60 / 50 / 0,625 (67,5 / 22,5 / 18,75) мс | |
| Выравнивание результатов измерений | ||
| Количество ступеней сглаживания | 4; нет; 4-/8-/16-кр. | |
| параметрируемое | Да | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения | Нет | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | |
| — Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя | 650 | |
| Да | ||
| Погрешности/точность | ||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,01 % | |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,005 %/K | |
| перекрестные модуляции между входами, мин. | 50 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,05 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,5 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,3 % | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 70 dB; при времи преобразования 67,5/22,5/18,75 мс 40 дБ | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Сигнал предельного значения | Нет | |
| Диагностические сообщения | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Да; при 4 – 20 мА | |
| Короткое замыкание | Да; Патание датчика на массу, по модулям | |
| Суммарная ошибка | Да | |
| Переполнение/незаполнение | Да | |
| Диагностический светодиодный индикатор | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленые светодиоды | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Нет | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Нет | |
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Размеры | ||
| Ширина | 15 mm | |
| Высота | 73 mm | |
| Глубина | 58 mm | |
| Массы | ||
| Масса, прибл. | 31 g | |
| последнее изменение: | 22.12.2016 | |
