6ES7134-6HB00-0DA1 система распределенного ввода-вывода SIMATIC ET 200SP

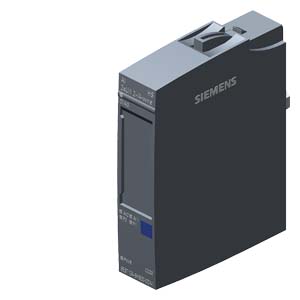

![6ES71346HB000DA1](/images/siemens/components/et200sp.jpg)
SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА, AI 2X U/I HS, НАПРЯЖЕНИЕ/ТОК, 2/4Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ, ВЫСОКОСКОРОСТНОЙ, ДЛЯ УСТАНОВКИ НА БАЗОВЫЕ БЛОКИ ТИПА A0, A1, ЦВЕТОВОЙ КОД CC00, ПОКАНАЛЬНАЯ ДИАГНОСТИКА, 16 БИТ, +/-0,3%
Область применения 6ES71346HB000DA1
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Дизайн 6ES7134-6HB00-0DA1
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
- Диагностические светодиоды индикации наличия ошибок в работе станции (Error), режима работы (RUN), наличия напряжения питания (PWR) и состояний коммуникационных портов (по одному светодиоду на порт).
- Опциональное использование маркировочных и идентификационных этикеток.
- Интерфейс для установки сетевого адаптера и выбора необходимого варианта подключения к сети PROFINET:
- Для стандартных промышленных условий эксплуатации: сетевой адаптер BA 2xRJ45 для подключения сетевых кабелей с помощью штекеров RJ45.
- Для эксплуатации в условиях сильных механических и электромагнитных воздействий: сетевой адаптер BA 2xFC для непосредственного подключения сетевых кабелей.
Варианты поставки:
- Интерфейсный модуль с установленным сетевым адаптером BA 2xRJ45 в комплекте с сервер модулем.
- Интерфейсный модуль в комплекте с сервер модулем. Сетевой адаптер должен заказываться отдельно.
Технические характеристики 6ES71346HB000DA1
| SIMATIC ET 200SP, ANALOG INPUT MODULE, AI 2 X U/I 2-,4-WIRE HIGH SPEED FITS TO BU-TYPE A0, A1, COLOR CODE CC00, CHANNEL DIAGNOSIS, 16BIT, +/-0,3% | ||||
Общая информация | |||||
Версия микропрограммного обеспечения | Версия 2.0.1 | ||||
Возможно обновление микропрограммного обеспечения | Да | ||||
Применяемые системные блоки | BU-тип A0, A1 | ||||
Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC00 | ||||
Функция продукта | |||||
Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | ||||
Инженерное обеспечение с помощью | |||||
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 | ||||
STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | ||||
PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | ||||
PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | ||||
Режим работы | |||||
Выборка с запасом по частоте дискретизации | Да; 2 канала на модуль | ||||
MSI | Нет | ||||
Конфигурация CiR в режиме RUN | |||||
Изменение параметров в режиме RUN возможно | Да | ||||
Калибровка в режиме RUN возможна | Нет | ||||
Напряжение питания | |||||
Номинальное значение (пост. ток) | 24 V | ||||
Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | ||||
Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | ||||
Защита от перепутывания полярности | Да | ||||
Входной ток | |||||
Потребление тока (номинальное) | 39 mA; без питания датчиков | ||||
Питание датчика | |||||
Питание датчика 24 В | |||||
24 В | Да | ||||
Защита от короткого замыкания | Да | ||||
Макс. выходной ток | 20 mA; макс. 50 мА на канал в течение < 10 с | ||||
Рассеиваемая мощность | |||||
Нормальная рассеиваемая мощность | 0,95 W; без питания датчиков | ||||
Адресная область | |||||
Адресное пространство на модуль | |||||
Макс. адресное пространство на модуль | 4 byte; + 1 байт на информацию о качестве (32 байта в режиме выборки с запасом по частоте дискретизации) | ||||
Конфигурация аппаратного обеспечения | |||||
Выбор BaseUnit для вариантов подключения | |||||
2-проводное подключение | BU-тип A0, A1 | ||||
4-проводное подключение | BU-тип A0, A1 | ||||
Аналоговые вводы | |||||
Число аналоговых входов | 2; Дифференциальные входы | ||||
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V | ||||
Макс. допустимый входной ток для токового входа (предел разрушения) | |||||
Мин. время цикла (все каналы) | 125 µs | ||||
Аналоговый вход с супердискретизацией | Да | ||||
Макс. число значений на цикл | 16 | ||||
Мин. разрешение | 50 µs | ||||
Входные диапазоны (номинальные значения), напряжения | |||||
от 0 до +10 В | Да; 15 бит | ||||
Сопротивление на входе (от 0 до 10 В) | 75 k | ||||
от 1 В до 5 В | Да; 13 бит | ||||
Входное сопротивление (от 1 В до 5 В) | 75 k | ||||
от -10 до +10 В | Да; 16 бит, включая знак | ||||
Сопротивление на входе (от -10 до 10 В) | 75 k | ||||
от -5 до +5 В | Да; 15 бит, включая знак | ||||
Сопротивление на входе (от -5 до +5 В) | 75 k | ||||
Диапазоны входных параметров (номинальные значения), ток | |||||
от 0 до 20 мА | Да; 15 бит | ||||
Сопротивление на входе (от 0 до 20 мА) | 130 | ||||
от -20 мА до +20 мА | Да; 16 бит, включая знак | ||||
Входное сопротивление (от -20 мА до +20 мА) | 130 | ||||
от 4 мА до 20 мA | Да; 14 бит | ||||
Входное сопротивление (от 4 мА до 20 мA) | Длина провода | ||||
экранированные, макс. | 1 000 m; 200 м для измерения напряжения | ||||
Формирование аналоговой величины для входов | |||||
Принцип измерения | Мгновенное шифрование значений (последовательное приближение) | ||||
Время интегрирования и преобразования/разрешение на канал | |||||
Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | ||||
Подавление напряжения помех для частоты помех f1 в Гц | Нет | ||||
Время преобразования (на канал) | 10 µs | ||||
Выравнивание результатов измерений | |||||
Число ступеней | 7; нет; 2-/4-/8-/16-/32-/64-кратное | ||||
параметрируемое | Да | ||||
Датчики | |||||
Соединение сигнального датчика | |||||
для измерения напряжения | Да | ||||
для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | ||||
— Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя | 650 | ||||
для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | ||||
Погрешности/точность | |||||
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,03 % | ||||
Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,01 %/K | ||||
перекрестные модуляции между входами, мин. | -50 dB | ||||
Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,1 % | ||||
Эксплуатационный предел погрешности во всем диапазоне температуры | |||||
Напряжение относительно диапазона входных параметров, (+/-) | 0,3 % | ||||
Ток относительно диапазона входных параметров, (+/-) | 0,3 % | ||||
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | |||||
Напряжение относительно диапазона входных параметров, (+/-) | 0,2 % | ||||
Ток относительно диапазона входных параметров, (+/-) | 0,2 % | ||||
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | |||||
Макс. синфазное напряжение | 35 V | ||||
Мин. синфазные помехи | 90 dB | ||||
Тактовая синхронизация | |||||
Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Да | ||||
Мин. время фильтрации и обработки (TWE) | 80 µs | ||||
Макс. время цикла шины (TDP) | 125 µs | ||||
Аварийные сигналы/диагностика/информация о состоянии | |||||
Аварийные сигналы | |||||
Диагностический сигнал | Да | ||||
Сигнал предельного значения | Да; по два значения верхнего и нижнего пределов | ||||
Диагностические сообщения | |||||
Обрыв провода | Да; по каналам, только при 4 – 20 мА | ||||
Короткое замыкание | Да; поканально, при 1 – 5 В или диапазонах измерения тока для короткого замыкания электропитания датчика | ||||
Суммарная ошибка | Да | ||||
Переполнение/незаполнение | Да | ||||
Диагностический светодиодный индикатор | |||||
Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | ||||
Индикатор состояния канала | Да; зеленые светодиоды | ||||
для диагностики канала | Да; красный светодиод | ||||
для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | ||||
Гальваническая развязка | |||||
Гальваническая развязка каналов | |||||
между каналами | Да | ||||
между каналами и шиной на задней стенке | Да | ||||
между каналами и напряжением питания блока электроники | Да | ||||
Допустимая разность потенциалов | |||||
между различными цепями | 75 В пост. тока/60 В перем. тока (базовая изоляция) | ||||
между входами (UCM) | 75 В пост. тока/60 В перем. тока | ||||
Изоляция | |||||
Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | ||||
Размеры | |||||
Ширина | 15 mm | ||||
Массы | |||||
Масса, прибл. | 32 g | ||||
последнее изменение: | 15.06.2016 |
