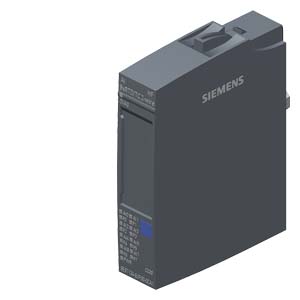

6ES7134-6JF00-2CA1 система распределенного ввода-вывода SIMATIC ET 200SP
SIMATIC ET 200SP, МОДУЛЬ АНАЛОГОВОГО ВВОДА, AI 8XRTD/TC 2-WIRE HF, ТЕРМОПАРЫ/ТЕРМОСОПРОТИВЛЕНИЯ, С УЛУЧШЕННЫМИ ХАРАКТЕРИСТИКАМИ, УПАКОВКА ПО 10 ШТУК, ДЛЯ УСТАНОВКИ НА БАЗОВЫЕ БЛОКИ ТИПА A0, A1, ЦВЕТОВОЙ КОД CC00, ДИАГНОСТИКА КАНАЛОВ, 16 БИТ, +/-0,1% 2Х-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ
Область применения 6ES71346JF002CA1
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Дизайн 6ES7134-6JF00-2CA1
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
- Диагностические светодиоды индикации наличия ошибок в работе станции (Error), режима работы (RUN), наличия напряжения питания (PWR) и состояний коммуникационных портов (по одному светодиоду на порт).
- Опциональное использование маркировочных и идентификационных этикеток.
- Интерфейс для установки сетевого адаптера и выбора необходимого варианта подключения к сети PROFINET:
- Для стандартных промышленных условий эксплуатации: сетевой адаптер BA 2xRJ45 для подключения сетевых кабелей с помощью штекеров RJ45.
- Для эксплуатации в условиях сильных механических и электромагнитных воздействий: сетевой адаптер BA 2xFC для непосредственного подключения сетевых кабелей.
Варианты поставки:
- Интерфейсный модуль с установленным сетевым адаптером BA 2xRJ45 в комплекте с сервер модулем.
- Интерфейсный модуль в комплекте с сервер модулем. Сетевой адаптер должен заказываться отдельно.
Технические характеристики 6ES71346JF002CA1
| | SIMATIC ET 200SP, ANALOG INPUT MODULE, AI 8XRTD/TC 2-WIRE HIGH FEATURE PACKING UNIT: 10 PIECES, FITS TO BU-TYPE A0, A1, COLOR CODE CC00, CHANNEL DIAGNOSIS, 16BIT, +/-0,1% | ||
| Общая информация | |||
| Обозначение типа продукта | ET 200SP, AI 8 x RTD/TC 2-проводной HF, УЕ 10 | ||
| Версия микропрограммного обеспечения | V2.0 | ||
| Возможно обновление микропрограммного обеспечения | Да | ||
| Применяемые системные блоки | BU-тип A0, A1 | ||
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC00 | ||
| Функция продукта | |||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | ||
| Инженерное обеспечение с помощью | |||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 | ||
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5/- | ||
| PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | ||
| PROFINET, версия не ниже GSD/GSD-Revision | GSDML, версия V2.3 | ||
| Режим работы | |||
| Выборка с запасом по частоте дискретизации | Нет | ||
| MSI | Нет | ||
| Конфигурация CiR в режиме RUN | |||
| Изменение параметров в режиме RUN возможно | Да | ||
| Калибровка в режиме RUN возможна | Да | ||
| Напряжение питания | |||
| Номинальное значение (пост. ток) | 24 V | ||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | ||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | ||
| Защита от перепутывания полярности | Да | ||
| Входной ток | |||
| Макс. потребление тока | 35 mA | ||
| Рассеиваемая мощность | |||
| Нормальная рассеиваемая мощность | 0,75 W | ||
| Адресная область | |||
| Адресное пространство на модуль | |||
| Макс. адресное пространство на модуль | 16 byte; + 1 байт на информацию о качестве | ||
| Аналоговые вводы | |||
| Число аналоговых входов | 8 | ||
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V | ||
| Нормальный стабилизированный измерительный ток для датчика сопротивления | 2 mA | ||
| Мин. время цикла (все каналы) | Сумма основного времени преобразования и дополнительного времени на обработку (в зависимости от настройки параметров активированных каналов) | ||
| техническую единицу измерения температуры можно задать | Да; °C/°F/K | ||
| Входные диапазоны (номинальные значения), напряжения | |||
| от -1 до +1 В | Да; 16 бит, включая знак | ||
| Сопротивление на входе (от -1 до 1 В) | 1 M | ||
| от -250 до +250 мВ | Да; 16 бит, включая знак | Сопротивление на входе (от -250 до +250 мВ) | 1 M |
| от -50 до +50 мВ | Да; 16 бит, включая знак | ||
| Сопротивление на входе (от -50 до +50 мВ) | 1 M | ||
| от -80 до +80 мВ | Да; 16 бит, включая знак | ||
| Сопротивление на входе (от -80 до 80 мВ) | 1 M | ||
| Диапазоны входных параметров (номинальные значения), термоэлементы | |||
| Тип B | Да; 16 бит, включая знак | ||
| Сопротивление на входе (тип B) | 1 M | ||
| Тип C | Да; 16 бит, включая знак | ||
| Сопротивление на входе (тип C) | 1 M | ||
| Тип E | Да; 16 бит, включая знак | ||
| Сопротивление на входе (тип E) | 1 M | ||
| Тип J | Да; 16 бит, включая знак | ||
| Сопротивление на входе (тип J) | 1 M | ||
| Тип K | Да; 16 бит, включая знак | ||
| Сопротивление на входе (тип K) | 1 M | ||
| Тип L | Да; 16 бит, включая знак | ||
| Сопротивление на входе (тип L) | 1 M | ||
| Тип N | Да; 16 бит, включая знак | ||
| Сопротивление на входе (тип N) | 1 M | ||
| Тип R | Да; 16 бит, включая знак | ||
| Сопротивление на входе (тип R) | 1 M | ||
| Тип S | Да; 16 бит, включая знак | ||
| Сопротивление на входе (тип S) | 1 M | ||
| Тип T | Да; 16 бит, включая знак | ||
| Сопротивление на входе (тип T) | 1 M | ||
| Тип U | Да; 16 бит, включая знак | ||
| Сопротивление на входе (тип U) | 1 M | ||
| Тип TXK/TXK(L) согласно ГОСТ | Да; 16 бит, включая знак | ||
| Сопротивление на входе (тип TXK/TXK(L) согласно ГОСТ) | 1 M | ||
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | |||
| Ni 100 | Да; 16 бит, включая знак | ||
| Сопротивление на входе (Ni 100) | 1 M | ||
| Ni 1000 | Да; 16 бит, включая знак | ||
| Сопротивление на входе (Ni 1000) | 1 M | ||
| LG-Ni 1000 | Да; 16 бит, включая знак | ||
| Сопротивление на входе (LG-Ni 1000) | 1 M | ||
| Ni 120 | Да; 16 бит, включая знак | ||
| Сопротивление на входе (Ni 120) | 1 M | ||
| Ni 200 | Да; 16 бит, включая знак | ||
| Сопротивление на входе (Ni 200) | 1 M | ||
| Ni 500 | Да; 16 бит, включая знак | ||
| Сопротивление на входе (Ni 500) | 1 M | ||
| Pt 100 | Да; 16 бит, включая знак | ||
| Сопротивление на входе (Pt 100) | 1 M | ||
| Pt 1000 | Да; 16 бит, включая знак | ||
| Сопротивление на входе (Pt 1000) | 1 M | ||
| Pt 200 | Да; 16 бит, включая знак | ||
| Сопротивление на входе (Pt 200) | 1 M | ||
| Pt 500 | Да; 16 бит, включая знак | ||
| Сопротивление на входе (Pt 500) | 1 M | ||
| Диапазоны входных параметров (номинальные значения), сопротивления | |||
| от 0 до 150 Ом | Да; 15 бит | ||
| Сопротивление на входе (от 0 до 150 Ом) | 1 M | ||
| от 0 до 300 Ом | Да; 15 бит | ||
| Сопротивление на входе (от 0 до 300 Ом) | 1 M | ||
| от 0 до 600 Ом | Да; 15 бит | ||
| Сопротивление на входе (от 0 до 600 Ом) | 1 M | ||
| от 0 до 3000 Ом | Да; 15 бит | ||
| Сопротивление на входе (от 0 до 3000 Ом) | 1 M | ||
| от 0 до 6000 Ом | Да; 15 бит | ||
| Сопротивление на входе (от 0 до 6000 Ом) | 1 M | ||
| Позистор | Да; 15 бит | ||
| Сопротивление на входе (позистор) | 1 M | ||
| Термоэлемент (TC) | |||
| Температурная компенсация | |||
| — параметрируемое | Да | ||
| — эталонный канал модуля | Да | ||
| — внутренняя точка сравнения | Да; с базовым блоком типа A1 | ||
| — Эталонный канал группы | Да | ||
| — Количество групп эталонного канала | 4; Группа 0 – 3 | ||
| — фиксированная эталонная температура | Да | ||
| Длина провода | |||
| экранированные, макс. | 200 m; 50 м для термоэлементов | ||
| Формирование аналоговой величины для входов | |||
| Принцип измерения | суммирующий (сигма-дельта) | ||
| Время интегрирования и преобразования/разрешение на канал | |||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | ||
| Настраиваемое время интегрирования | Да | ||
| Основное время преобразования, включая время интегрирования (мс) | |||
| — жополнительное время на обработку при проверке обрыва провода | 2 ms; в пределах диапазонов резистивного термометра, сопротивления и термоэлемента | ||
| Подавление напряжения помех для частоты помех f1 в Гц | 16,6/50/60 Гц | ||
| Время преобразования (на канал) | 180/60/50 мс | ||
| Выравнивание результатов измерений | |||
| Количество ступеней сглаживания | 4; нет; 4-/8-/16-кр. | ||
| параметрируемое | Да | ||
| Датчики | |||
| Соединение сигнального датчика | |||
| для измерения напряжения | Да | ||
| для измерения сопротивления с двухпроводным соединением | Да | ||
| для измерения сопротивления с трехпроводным соединением | Нет | ||
| для измерения сопротивления с четырехпроводным соединением | Нет | ||
| Погрешности/точность | |||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,01 %; +/- 0,1 % для резистивного термометра и сопротивления | ||
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,0009 %/K; +/- 0,005 %/K для термоэлемента | ||
| перекрестные модуляции между входами, мин. | -50 dB | ||
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,05 % | ||
| Эксплуатационный предел погрешности во всем диапазоне температуры | |||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,1 % | ||
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,1 % | ||
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | |||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,05 % | ||
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,05 % | ||
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | |||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 70 dB | ||
| Макс. синфазное напряжение | 10 V | ||
| Мин. синфазные помехи | 90 dB | ||
| Тактовая синхронизация | |||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | ||
| Аварийные сигналы/диагностика/информация о состоянии | |||
| Диагностическая функция | Да | ||
| Аварийные сигналы | |||
| Диагностический сигнал | Да | ||
| Сигнал предельного значения | Да; по два значения верхнего и нижнего пределов | ||
| Диагностические сообщения | |||
| Контроль напряжения питания | Да | ||
| Обрыв провода | Да; поканально | ||
| Суммарная ошибка | Да | ||
| Переполнение/незаполнение | Да; поканально | ||
| Диагностический светодиодный индикатор | |||
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | ||
| Индикатор состояния канала | Да; зеленые светодиоды | ||
| для диагностики канала | Да; красный светодиод | ||
| для диагностики модуля | Да; зеленые/красные светодиоды диагносики (DIAG) | ||
| Гальваническая развязка | |||
| Гальваническая развязка каналов | |||
| между каналами | Нет | ||
| между каналами и шиной на задней стенке | Да | ||
| между каналами и напряжением питания блока электроники | Да | ||
| Допустимая разность потенциалов | |||
| между входами (UCM) | 10 В пост. тока | ||
| Изоляция | |||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | ||
| Размеры | |||
| Ширина | 15 mm | ||
| Высота | 73 mm | ||
| Глубина | 58 mm | ||
| Массы | |||
| Масса, прибл. | 32 g | ||
| последнее изменение: | 24.12.2016 | ||
