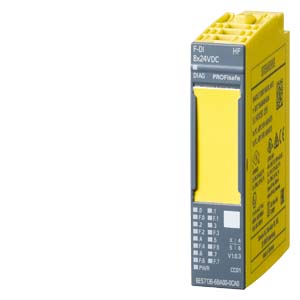

6ES7136-6BA00-0CA0 система распределенного ввода-вывода SIMATIC ET 200SP
SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200SP, 8 F-DI PROFISAFE, =24 В, 15 ММ ШИРИНОЙ, МОДУЛЬ ДИСКРЕТНЫХ ВХОДОВ ДЛЯ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ ДО PL E (ISO 13849-1)/ SIL3 (IEC 61508)
Область применения 6ES71366BA000CA0
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Дизайн 6ES7136-6BA00-0CA0
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
- Диагностические светодиоды индикации наличия ошибок в работе станции (Error), режима работы (RUN), наличия напряжения питания (PWR) и состояний коммуникационных портов (по одному светодиоду на порт).
- Опциональное использование маркировочных и идентификационных этикеток.
- Интерфейс для установки сетевого адаптера и выбора необходимого варианта подключения к сети PROFINET:
- Для стандартных промышленных условий эксплуатации: сетевой адаптер BA 2xRJ45 для подключения сетевых кабелей с помощью штекеров RJ45.
- Для эксплуатации в условиях сильных механических и электромагнитных воздействий: сетевой адаптер BA 2xFC для непосредственного подключения сетевых кабелей.
Варианты поставки:
- Интерфейсный модуль с установленным сетевым адаптером BA 2xRJ45 в комплекте с сервер модулем.
- Интерфейсный модуль в комплекте с сервер модулем. Сетевой адаптер должен заказываться отдельно.
Технические характеристики 6ES71366BA000CA0
| | SIMATIC DP, ELECTRON. MODULE F. ET 200SP, F-DI 8X24VDC HF, 15 MM WIDTH, UP TO PL E (ISO 13849-1)/ SIL3 (IEC 61508) | |
| Общая информация | ||
| Обозначение типа продукта | F-DI 8 x 24 В пост. тока ВЧ | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V12 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| Потребление тока (номинальное) | 75 mA; без нагрузки | |
| Макс. потребление тока | 21 mA; из шины на задней стенке | |
| Питание датчика | ||
| Число выходов | 8 | |
| Защита от короткого замыкания | Да; электронная (порог срабатывания от 0,7 до 1,8 A) | |
| Выходной ток | ||
| до 60 , макс. | 0,3 A | |
| Питание датчика 24 В | ||
| 24 В | Да; мин. L+ (-1,5 В) | |
| Защита от короткого замыкания | Да | |
| Макс. выходной ток | 800 mA; Суммарный ток всех датчиков | |
| Мощность | ||
| Потребляемая мощность шины на задней стенке | 70 mW | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 4 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Вводы | 6 byte | |
| Выводы | 4 byte | |
| Конфигурация аппаратного обеспечения | ||
| Автоматическое кодирование | Да | |
| электронный кодирующий элемент тип F | Да | |
| Цифровые входы | ||
| Число входов | 8 | |
| Входная характеристика по IEC 61131, тип 1 | Да | |
| Входное напряжение | ||
| Вид входного напряжения | пост. ток | |
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -30 до +5 В | |
| для сигнала "1" | от +15 до +30 В | |
| Входной ток | ||
| для сигнала "1", тип. | 3,7 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — параметрируемое | Да | |
| — с "0" на "1", мин. | 0,4 ms | |
| — с "0" на "1", макс. | 20 ms | |
| — с "1" на "0", мин. | 0,4 ms | |
| — с "1" на "0", макс. | 20 ms | |
| для счетчиков/технологических функций | ||
| — параметрируемое | Нет | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 500 m | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | Да, см. главу "Аварийные сигналы/диагностические сообщения" в руководстве | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Аварийный сигнал процесса | Нет | |
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | Да; зеленые светодиоды | |
| Светодиод ERROR | Да; красный светодиод | |
| Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Да; красный светодиод | |
| для диагностики модуля | Да; зеленые/красные светодиоды диагностики (DIAG) | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Нет | |
| Допустимая разность потенциалов | ||
| между различными цепями | 75 В пост. тока/60 В перем. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| Горизонтальное монтажное положение, мин. | 0 °C | |
| Горизонтальное монтажное положение, макс. | 60 °C | |
| Вертикальное монтажное положение, мин. | 0 °C | |
| Вертикальное монтажное положение, макс. | 50 °C | |
| Размеры | ||
| Ширина | 15 mm | |
| Массы | ||
| Масса, прибл. | 49 g | |
| последнее изменение: | 28.06.2016 | |
