6ES7193-6AG40-0AA0 система распределенного ввода-вывода SIMATIC ET 200SP

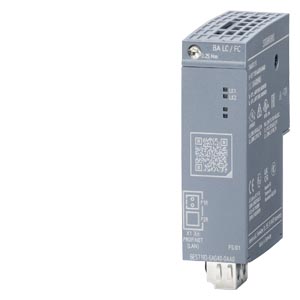

SIMATIC ET 200SP, СЕТЕВОЙ АДАПТЕР BA LC/FC, МЕДИА-КОНВЕРТЕР ОПТИКА-МЕДЬ 1X LC РАЗЪЁМ (ОПТИЧЕСКИЙ) И 1 X FASTCONNECT (FC) ДЛЯ ПОДКЛЮЧЕНИЯ К PROFINET
Область применения 6ES71936AG400AA0
Интерфейсный модуль 155-6PN Standard предназначен для подключения станции ET 200SP к сети PROFINET и поддержки обмена данными между периферийными модулями станции и контроллером PROFINET IO.
Дизайн 6ES7193-6AG40-0AA0
Интерфейсный модуль IM 155-6PN Standard монтируется непосредственно на профильную шину DIN и характеризуется следующими показателями:
- Диагностические светодиоды индикации наличия ошибок в работе станции (Error), режима работы (RUN), наличия напряжения питания (PWR) и состояний коммуникационных портов (по одному светодиоду на порт).
- Опциональное использование маркировочных и идентификационных этикеток.
- Интерфейс для установки сетевого адаптера и выбора необходимого варианта подключения к сети PROFINET:
- Для стандартных промышленных условий эксплуатации: сетевой адаптер BA 2xRJ45 для подключения сетевых кабелей с помощью штекеров RJ45.
- Для эксплуатации в условиях сильных механических и электромагнитных воздействий: сетевой адаптер BA 2xFC для непосредственного подключения сетевых кабелей.
Варианты поставки:
- Интерфейсный модуль с установленным сетевым адаптером BA 2xRJ45 в комплекте с сервер модулем.
- Интерфейсный модуль в комплекте с сервер модулем. Сетевой адаптер должен заказываться отдельно.
Технические характеристики 6ES71936AG400AA0
| | SIMATIC BUSADAPTER BA LC/FC, MEDIA CONVERTER FO - CU 1 X LC GLASS-FO-SOCKET AND, 1 X FASTCONNECT (FC) SOCKET FOR PROFINET | |
| Общая информация | ||
| Обозначение типа продукта | SIMATIC BusAdapter BA LC / FC | |
| Интерфейсы | ||
| Число разъемов PROFINET | 1 | |
| PROFINET IO | ||
| RJ 45 | Нет | |
| FC (FastConnect) | Да; 1 x | |
| SCRJ | 0 | |
| LC | 1 | |
| Длина провода | ||
| — Медные проводники | 100 m | |
| — Multimode градиентное волокно 50/125 мкм | 2 km | |
| — Multimode градиентное волокно 62,5/125 мкм | 2 km | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 60 °C | |
| Размеры | ||
| Ширина | 20 mm | |
| Высота | 69,5 mm | |
| Глубина | 59 mm | |
| Массы | ||
| Масса, прибл. | 50 g | |
| последнее изменение: | 25.06.2016 | |
