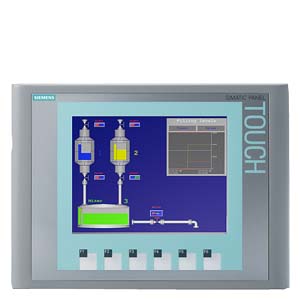

6AV66470AC113AX0 — Стационарные панели операторов Siemens.
SIMATIC KTP600 BASIC COLOR DP 5,7'', БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА С ЦВЕТНЫМ TFT-ДИСПЛЕЕМ (256 ЦВЕТОВ), ИНТЕРФЕЙС MPI/PROFIBUS DP, КОНФИГУРИРОВАНИЕ В СРЕДЕ WINCC FLEXIBLE 2008 COMPACT SP1, СОДЕРЖИТ ПО С ОТКРЫТЫМ КОДОМ, ПОСТАВЛЯЕМОЕ БЕСПЛАТНО (СМ. CD)
- Бюджетная серия панелей операторов с диагоналями экранов от 3.6" до 15".
- Эксплуатация в промышленных условиях. Решение задач оперативного управления и мониторинга на уровне производственных машин и установок.
- Однородный набор базовых функций человеко-машинного интерфейса: регистрация аварийных сигналов, управление рецептурами, графики, векторная и точечная графика, переключаемые языки сообщений и т.д.
- Интуитивно понятный интерфейс, использование сенсорной и/ или мембранной клавиатуры.
- Удобное подключение к программируемым контроллерам через встроенный интерфейс PROFINET или RS 485/422 (зависит от типа панели).
- Необслуживаемое исполнение, длительный срок службы встроенных дисплеев.
- Быстрый ввод в эксплуатацию, благодаря наличию интегрированного обозревателя диагностических сообщений и настройки IP адресов для контроллеров S7-1200 и S7-1500.
- Разработка проектов с помощью WinCC flexible 2008 или с помощью WinCC (TIA Portal) от V11 и выше.
Особенности 6AV6647-0AC11-3AX0:
- Полная поддержка требований концепции Totally Integrated Automation (TIA): повышение производительности, снижение инженерных затрат, снижение затрат на эксплуатацию в течение всего жизненного цикла
- Экономия монтажных объемов за счет портретной или ландшафтной ориентации корпуса (для 4" и 6" приборов)
- Короткие времена конфигурирования и выполнения пусконаладочных работ
- Простое и удобное представление технологических параметров с использованием полей ввода-вывода, векторной графики, трендов кривых, столбиковых диаграмм, текстов и точечной графики.
- Наличие библиотеки готовых графических объектов.
- Возможность применения во всех регионах земного шара: 32 конфигурируемых языка для формирования сообщений и подсказок, включая русский язык
- До 5 интерактивных языков на проект.
- Тексты и графика, изменяющиеся с выбором соответствующего языка.
- Ввод текстовой информации только на английском языке.
Технические характеристики 6AV66470AC113AX0
| | SIMATIC HMI KTP600 BASIC COLOR DP, BASIC PANEL, KEY AND TOUCH OPERATION, 6" TFT DISPLAY, 256 COLORS, MPI/PROFIBUS DP INTERFACE, CONFIGURATION FROM WINCC FLEXIBLE 2008 SP2 COMPACT/ WINCC BASIC V11/ STEP7 BASIC V11, CONTAINS OPEN SOURCE SW WHICH IS PROVIDED FREE OF CHARGE FOR DETAILS SEE CD | |
| Общая информация | ||
| Обозначение типа продукта | SIMATIC HMI KTP600 Basic color DP | |
| Дисплей | ||
| Модель дисплея | TFT | |
| Диагональ экрана | 5,7 in | |
| Ширина дисплея | 115,2 mm | |
| Высота дисплея | 86,4 mm | |
| Число цветов | 256 | |
| Разрешение (пикселей) | ||
| Горизонтальное разрешение | 320 Pixel | |
| Вертикальное разрешение | 240 Pixel | |
| Фоновая подсветка | ||
| СНО фоновой подсветки (при 25 ) | 50 000 h | |
| Фоновая подсветка с регулируемой яркостью | Нет | |
| Элементы управления | ||
| Клавиатура | ||
| Функциональные клавиши | ||
| — Число функциональных клавиш | 6 | |
| — Число функциональных клавиш со светодиодами | ||
| Клавиши со светодиодами | Нет | |
| Системные клавиши | Нет | |
| Ввод цифровых/буквенных символов | ||
| — Цифровая клавиатура | Да; Экранная клавиатура | |
| — Буквенно-цифровая клавиатура | Да; Экранная клавиатура | |
| Сенсорное управление | ||
| Исполнение в виде сенсорного экрана | Да | |
| Вид конструкции/монтаж | ||
| Монтажное положение | вертикальная установка | |
| Возможность вертикального монтажа (вертикальный формат) | Да | |
| Возможность поперечного монтажа (горизонтальный формат) | Да | |
| максимально допустимый угол наклона без принудительной вентиляции | 35° | |
| Напряжение питания | ||
| Вид напряжения питания | пост. ток | |
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| Потребление тока (номинальное) | 0,35 A | |
| Макс. потребление тока | ||
| Импульс тока при включении It | 0,5 A·s | |
| Мощность | ||
| Нормальная потребляемая мощность | 9 W | |
| Процессор | ||
| Тип процессора | RISC 32 бит | |
| Запоминающее устройство | ||
| Вид запоминающего устройства | ||
| Флэш-память | Да | |
| ОЗУ | Да | |
| подходящее ЗУ для пользовательских данных | 1 Mbyte | |
| Вид вывода | ||
| Звуковой сигнал | ||
| Зуммер | Да | |
| Динамики | Нет | |
| Время | ||
| Часы | ||
| Аппаратные часы (часы реального времени) | Нет | |
| Программные часы | Да | |
| буферные | Нет | |
| синхронизируемые | Да | |
| Интерфейсы | ||
| Число интерфейсов Industrial Ethernet | 0 | |
| Число интерфейсов RS 485 | 1 | |
| Число USB-разъемов | 0 | |
| Число интерфейсов 20 мА (TTY) | 0 | |
| Число интерфейсов RS 232 | 0 | |
| Число интерфейсов RS 422 | 1 | |
| Число параллельных интерфейсов | 0 | |
| Число других интерфейсов | 0 | |
| Число слотов для карты памяти SD Card | 0 | |
| с программными интерфейсами | Нет | |
| Промышленный Ethernet | ||
| Светодиодный индикатор состояния Industrial-Ethernet | 0 | |
| Протоколы | ||
| PROFINET | Нет | |
| PROFINET IO | Нет | |
| IRT | Нет | |
| MRP | ||
| PROFIBUS | Да | |
| MPI | Да | |
| Протоколы (Ethernet) | ||
| TCP/IP | Нет | |
| DHCP | Нет | |
| SNMP | Нет | |
| DCP | Нет | |
| LLDP | Нет | |
| Свойства сети | ||
| HTTP | Нет | |
| HTML | Нет | |
| Другие протоколы | ||
| CAN | Нет | |
| MODBUS | Да; Modicon (MODBUS RTU) | |
| EtherNet/IP | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностические сообщения | ||
| Считываемая диагностическая информация | Нет | |
| Изоляция | ||
| Изоляция, испытанная посредством | ||
| ЭМС | ||
| Излучение радиопомех согласно EN 55 011 | ||
| Класс граничных значений A, для применения в промышленных районах | ||
| Класс граничных значений B, для применения в жилых районах | ||
| Степень защиты и класс защиты | ||
| IP (спереди) | IP65 | |
| Корпус, тип 4, спереди | Да | |
| Корпус, тип 4x спереди | Да | |
| IP (сзади) | IP20 | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| cULus | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск КС | Да | |
| Для использования на железной дороге | ||
| EN 50121-3-2 | ||
| EN 50121-4 | ||
| EN 50124-1 | ||
| EN 50125-1 | ||
| EN 50125-2 | ||
| EN 50125-3 | ||
| EN 50155 | ||
| EN 61373 | ||
| Противопожарная защита согласно EN 45545-2 | ||
| Допуск для судостроения | ||
| Germanischer Lloyd (GL) | Да | |
| American Bureau of Shipping (ABS) | Да | |
| Bureau Veritas (BV) | Да | |
| Det Norske Veritas (DNV) | Да | |
| Lloyds Register of Shipping (LRS) | Да | |
| Nippon Kaiji Kyokai (Class NK) | Да | |
| Polski Rejestr Statkow (PRS) | Да | |
| Chinese Classification Society (CCS) | ||
| Защитное расстояние компаса | ||
| Максимально достижимый класс безопасности в безопасном режиме | ||
| SIL согласно EN 50126, 50128, 50129 | ||
| Применение во взрывоопасной зоне | ||
| Зона ATEX 2 | Нет | |
| Зона ATEX 22 | Нет | |
| Зона IECEx 2 | ||
| Зона IECEx 22 | ||
| Класс cULus I Зона 1 | Нет | |
| Класс cULus I Зона 2, участок 2 | Нет | |
| Класс FM I Участок 2 | Нет | |
| Окружающие условия | ||
| подходит для внутреннего применения | ||
| подходит для наружного применения | ||
| Температура окружающей среды при эксплуатации | ||
| Эксплуатация (вертикальный монтаж, горизонтальный формат) | ||
| — при вертикальном монтажном положении, мин. | 0 °C | |
| — при вертикальном монтажном положении, макс. | 50 °C | |
| Эксплуатация (максимальный угол наклона, горизонтальный формат) | ||
| — при максимальном угле наклона, мин. | 0 °C | |
| — при максимальном угле наклона, макс. | 40 °C | |
| Эксплуатация (вертикальный монтаж, вертикальный формат) | ||
| — при вертикальном монтажном положении, мин. | 0 °C | |
| — при вертикальном монтажном положении, макс. | 50 °C | |
| Эксплуатация (максимальный угол наклона, вертикальный формат) | ||
| — при максимальном угле наклона, мин. | 0 °C | |
| — при максимальном угле наклона, макс. | 40 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -20 °C | |
| макс. | 60 °C | |
| Давление воздуха согласно IEC 60068-2-13 | ||
| Высота места установки над уровнем моря, макс. | ||
| Относительная влажность воздуха | ||
| Эксплуатация, макс. | 90 %; без конденсации | |
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| при холодном запуске, мин. | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к биологически активным веществам/соответствие EN 60721-3-5 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-5 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным вещствам/соответствие EN 60721-3-5 | ||
| Операционные системы | ||
| проприетарное | Да | |
| предустановленная операционная система | ||
| Windows CE | Нет | |
| Проектирование | ||
| Индикация сообщения | Да | |
| Система оповещения (в том числе с буфером и квитированием) | Да | |
| Отображение значений технологических параметров (вывод) | Да | |
| Можно задать значения технологических параметров (ввод) | Да | |
| Управление рецептами | Да | |
| Программное обеспечение для проектирования | ||
| STEP 7 Basic (TIA Portal) | Да; по встроенному WinCC Basic (TIA Portal) | |
| STEP 7 Professional (TIA Portal) | Да; по встроенному WinCC Basic (TIA Portal) | |
| WinCC flexible Compact | Да | |
| WinCC flexible Standard | Да | |
| WinCC flexible Advanced | Да | |
| WinCC Basic (TIA Portal) | Да | |
| WinCC Comfort (TIA Portal) | Да | |
| WinCC Advanced (TIA Portal) | Да | |
| WinCC Professional (TIA Portal) | Да | |
| Языки | ||
| Языки онлайн | ||
| Число языков онлайн/языков исполнения | 5 | |
| Языки проекта | ||
| Языки проекта | 32 | |
| Функции WinCC (TIA Portal) | ||
| Библиотеки | Да | |
| Приложения/опции | ||
| Интернет-браузер: | ||
| Сценарии Visual Basic | ||
| Программа планирования задач | ||
| с управлением по времени | Нет | |
| с управлением в зависимости от задачи | Да | |
| Вспомогательная система | ||
| Число символов в информационном тексте | 320 | |
| Система оповещения | ||
| Число классов сообщений | 32 | |
| Битовые сообщения | ||
| — Число битовых сообщений | 200 | |
| Аналоговые сообщения | ||
| — Число аналоговых сообщений | 15 | |
| Способ нумерации сообщений S7 | ||
| Системные сообщения HMI | Да | |
| Другие системные собщения (SIMATIC S7, Sinumerik, Simotion и т. д.) | ||
| Число символов в сообщении | 80 | |
| Число значений технологических параметров на одно сообщение | 8 | |
| Группы квитирования | ||
| Индикатор сообщений | Да | |
| Буфер сообщений | ||
| — Число записей | 256 | |
| — Циклический буфер | Да | |
| — остаточн. | Да | |
| — не требует обслуживания | Да | |
| Управление рецептами | ||
| Число рецептур | 5 | |
| Наборов данных на рецептуру | 20 | |
| Элементов на один набор данных | 20 | |
| Размер внутренней памяти рецептур | 40 kbyte | |
| Память рецептур с возможностью расширения | Нет | |
| Переменные | ||
| Число переменных на устройство | 500 | |
| Число переменных на одно изображение | 30 | |
| Предельные значения | Да | |
| Мультиплексы | Да | |
| Структуры | Нет | |
| Массивы | Да | |
| Изображения | ||
| Число проектируемых изображений | 50 | |
| Шаблоны | Да | |
| Глобальное изображение | Да | |
| Всплывающие окна | ||
| Вставные окна | ||
| Выбор изображений посредством ПЛК | Да | |
| Передача номеров изображений посредством ПЛК | Да | |
| Графические объекты | ||
| Число объектов на одно изображение | 30 | |
| Текстовые поля | Да | |
| Поля ввода-вывода | Да | |
| Графические поля ввода-вывода (графические списки) | Да | |
| Поля ввода-вывода символов (текстовые списки) | Да | |
| Поля даты/времени | Да | |
| Переключатели | Да | |
| Кнопки | Да | |
| Графические индикаторы | Да | |
| Иконки | Да | |
| геометрические объекты | Да | |
| Комплексные графические объекты | ||
| Число комплексных объектов на одно изображение | 5 | |
| Индикация сообщений | Да | |
| Индикация кривых | Да | |
| Индикация пользователя | Да | |
| Состояние/управление | Нет | |
| Индикация Sm@rtClient | Нет | |
| Индикация рецептур | Да | |
| Индикация кривой f(x) | Нет | |
| Индикация диагностики системы | Нет | |
| Media Player | Нет | |
| HTML-браузер | ||
| Отображение PDF | ||
| Индикация IP-камеры | ||
| Строка | Да | |
| Ползунок | Нет | |
| Индикаторы | Нет | |
| Аналоговые/цифровые часы | Нет | |
| Списки | ||
| Число текстовых списков на проект | 150 | |
| Число элеентов в текстовом списке | 30 | |
| Число графических списков на проект | 100 | |
| Число элементов в графическом списке | 30 | |
| Архивирование | ||
| Число архивов на устройство | 0 | |
| Число элементов в архиве | ||
| Архив сообщений | ||
| Архив значений технологических параметров | ||
| Способы архивирования | ||
| — Последовательный архив | ||
| — Круговой архив | ||
| Место сохранения | ||
| — Карта памяти | ||
| — USB-накопитель | ||
| — Ethernet | ||
| Формат хранения данных | ||
| — CSV | ||
| — TXT | ||
| — RDB | ||
| Безопасность | ||
| Число групп пользователей | 50 | |
| Число полномочий пользователей | 32 | |
| Число пользователей | 50 | |
| Экспорт/импорт паролей | Нет | |
| SIMATIC Logon | Нет | |
| Комплекты шрифтов | ||
| Клавиатура | ||
| — Североамериканский (английский) | Да | |
| Передача данных (загрузка с носителя/на носитель) | ||
| MPI/PROFIBUS DP | Да | |
| USB | Нет | |
| Ethernet | Нет | |
| Через внешний носитель данных | Нет | |
| Интерфейс с технологическим оборудованием | ||
| S7-1200 | Да | |
| S7-1500 | Да | |
| S7-200 | Да | |
| S7-300/400 | Да | |
| LOGO! | Да | |
| WinAC | Да | |
| SINUMERIK | Нет | |
| SIMOTION | Нет | |
| Allen Bradley (EtherNet/IP) | Нет | |
| Allen Bradley (DF1) | Да | |
| Mitsubishi (MC TCP/IP) | Нет | |
| Mitsubishi (FX) | Да | |
| OMRON (FINS TCP) | Нет | |
| OMRON (Host Link) | Да | |
| Modicon (Modbus TCP/IP) | Нет | |
| Modicon (Modbus RTU) | Да | |
| Специальные инструменты/средства проектирования | ||
| Резервирование/восстановление вручную | Да | |
| Автоматическое резервирование/восстановление | Нет | |
| Моделирование | Да | |
| Переключение устройств | Да | |
| Периферийные устройства/опции | ||
| Периферийные устройства | ||
| Принтер | Нет | |
| SIMATIC HMI карта памяти MM: Мультимедийная карта | Нет | |
| SIMATIC HMI карта памяти SD: Карта памяти Secure Digital | Нет | |
| SIMATIC HMI карта памяти CF: Карта памяти Compact Flash | ||
| USB-накопитель | Нет | |
| SIMATIC IPC USB-флеш-накопитель (карта памяти USB) | ||
| SIMATIC HMI USB-флеш-накопитель (карта памяти USB) | ||
| Механические свойства/материалы | ||
| Материал корпуса (спереди) | ||
| Пластиковый | Да | |
| Алюминиевый | Нет | |
| Высококачественная сталь | Нет | |
| Размеры | ||
| Ширина лицевой панели корпуса | 214 mm | |
| Высота лицевой панели корпуса | 158 mm | |
| Монтажный вырез, ширина | 197 mm | |
| Монтажный вырез, высота | 141 mm | |
| Монтажная глубина | 44 mm | |
| Массы | ||
| без упаковки | 1,07 kg | |
| с упаковкой | 1,35 kg | |
| Прочее | ||
| Примечание: | ||
| последнее изменение: | 09.07.2016 | |
Техническая документация по 6AV6647-0AC11-3AX0
Связанные документы
- Каталог продукции «Программируемые кнопочные панели Simatic HMI KP8/KP8F/KP32F»
язык: RU, страниц: , размер: 352.08 Кб - Каталог продукции «Панели операторов серии SIMATIC Basic Panel»
язык: RU, страниц: , размер: 161.62 Кб - Руководство пользователя «Панели операторов SIMATIC HMI»
язык: RU, страниц: 130, размер: 9.35 Мб - Каталог продукции «Панели операторов серии SIMATIC HMI Comfort Panel»
язык: RU, страниц: , размер: 184.64 Кб - Каталог продукции «Промышленные тонкие клиенты SIMATIC Industrial Thin Client»
язык: RU, страниц: , размер: 356.49 Кб - Каталог продукции «Переносные панели оператора SIMATIC Mobile Panel 177 / 277 / 277 IWLAN»
язык: RU, страниц: , размер: 279.65 Кб - Каталог продукции «Графические панели оператора SIMATIC OP 73, OP 77A/B»
язык: RU, страниц: 2, размер: 426.69 Кб - Каталог продукции «Аппаратура специального исполнения SIMATIC»
язык: RU, страниц: 46, размер: 2.62 Мб - Каталог продукции «Панели оператора SIMATIC серии 177»
язык: RU, страниц: 2, размер: 484.30 Кб - Каталог продукции «Панели оператора SIMATIC TP 277/OP 277»
язык: RU, страниц: 2, размер: 440.29 Кб - Каталог продукции «Многофункциональные панели оператора SIMATIC MP 177, MP 277 и MP 377»
язык: RU, страниц: 2, размер: 635.96 Кб - Руководство пользователя «SIMATIC HMI Многофункциональная панель MP 270B, сенсорная панель ТР 270,
панель оператора ОР 270 »
язык: RU, страниц: 274, размер: 5.69 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панель оператора MP370»
язык: RU, страниц: 276, размер: 4.93 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса MP 377 (WinCC flexible)»
язык: RU, страниц: 119, размер: 4.28 Мб - Руководство пользователя «Панель оператора SIMATIC HMI Panel MP 277 (WinCC flexible)»
язык: RU, страниц: 326, размер: 1.41 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панели оператора OP27 и OP37»
язык: RU, страниц: 228, размер: 4.20 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панель оператора ОР 393»
язык: RU, страниц: 10, размер: 3.76 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панели оператора OP5, OP15, OP20»
язык: RU, страниц: 212, размер: 3.86 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панели оператора OP7, OP17»
язык: RU, страниц: 174, размер: 3.71 Мб - Руководство по конфигурированию/установке «Устройства HMI Панели оператора OP 73, OP 77A, OP 77B (WinCC flexible)»
язык: RU, страниц: 244, размер: 2.30 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса OP 73micro, TP 177micro (WinCC flexible)»
язык: RU, страниц: 196, размер: 1.96 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса TP 177A, TP 177B, OP 177B (WinCC flexible)»
язык: RU, страниц: 312, размер: 5.91 Мб - Руководство пользователя «Siemens SIMATIC Текстовая панель (TD)»
язык: RU, страниц: 3, размер: 2.36 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Сенсорная панель ТР 070»
язык: RU, страниц: 80, размер: 1.68 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса TP 277, OP 277 (WinCC flexible)»
язык: RU, страниц: 272, размер: 1.20 Мб - Брошюра «SIMATIC HMI Операторские панели для любых задач»
язык: RU, страниц: 28, размер: 5.94 Мб
