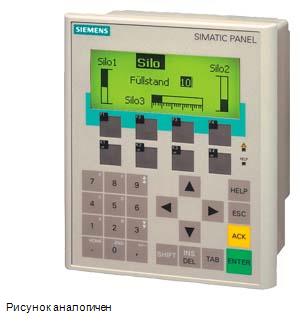

6AV6641-0CA01-0AX1 — панель оператора Simatic, снятая с поставок.
SIMATIC, ПАНЕЛЬ ОПЕРАТОРА OP 77B, ЖК-ДИСПЛЕЙ ДИАГОНАЛЬЮ 4.5'' С ПОДСВЕТКОЙ И ГРАФИЧЕСКИМИ ВОЗМОЖНОСТЯМИ, MPI-/PROFIBUS ИНТЕРФЕЙС ДО 12МБИТ/С, НАСТРАИВАЕТСЯ В СРЕДЕ WINCC FLEXIBLE 2004 COMPACT С СООТВ. HSP И БОЛЕЕ НОВЫМИ, СОДЕРЖИТ ПО С ОТКРЫТЫМ ИСХОДНЫХ КО
Указанная позиция снята с поставок. Мы готовы предложить Вам замену Вашей панели 6AV6641-0CA01-0AX1 на HMI Simatic нового поколения.
По вопросам заказа пишите нам в отдел продаж: sale@proenergo.ru
Технические характеристики 6AV6641-0CA01-0AX1
| | AS OF 2015-01-01 THE PRODUCT IS BLOCKED FOR DELIVERY AND IS NO LONGER AVAILABLE AS A NEW PART. INFORMATION ABOUT SUCCESSOR SEE SIMATIC UPDATE ID: 62977695 FOR FURTHER QUESTIONS PLEASE APPROACH YOUR SIEMENS CONTACT PERSON. SIMATIC OPERATOR PANEL OP77B BACKLIT LC DISPLAY, 4.5" DISPL. W. GRAPHICS CAPABIL MPI-/PROFIBUS-DP INTERFACE UPTO 12 MB, PRINTER/USB INTERFACE, SLOT FOR MMC CARD, FOR CONFIGURATION OF WINCC FLEXIBLE 2004 COMPACT | |
| Общая информация | ||
| Конфигурация, выполняемая на заказ | Нет | |
| Дисплей | ||
| Модель дисплея | STN | |
| Диагональ экрана | 4,5 in | |
| Число градаций серого | 0 | |
| Число цветов | 2 | |
| Тип цвета | Черно-белый | |
| Разрешение (пикселей) | ||
| Горизонтальное разрешение | 160 Pixel | |
| Вертикальное разрешение | 64 Pixel | |
| Фоновая подсветка | ||
| СНО фоновой подсветки (при 25 ) | 100 000 h | |
| Элементы управления | ||
| Элементы управления | Мембранная клавиатура | |
| Клавиатура | ||
| Мембранная клавиатура | ||
| — Свободно подписываемые мембранные клавиши | Да | |
| Функциональные клавиши | Да | |
| — Число функциональных клавиш | 8 | |
| — Число функциональных клавиш со светодиодами | 4 | |
| Системные клавиши | Да | |
| Ввод цифровых/буквенных символов | Да/да | |
| — Шестнадцатеричная клавиатура | Да | |
| Управление несколькими клавишами | Да | |
| Сенсорное управление | ||
| Исполнение в виде сенсорного экрана | Нет | |
| Способ присоединения | ||
| Разъем для мыши/клавиатуры/устройства для считывания штриховых кодов | - / - / - | |
| Вид конструкции/монтаж | ||
| Монтажное положение | вертикальная установка | |
| максимально допустимый угол наклона без принудительной вентиляции | 80° | |
| Напряжение питания | ||
| Вид напряжения питания | пост. ток | |
| Входной ток | ||
| Потребление тока (номинальное) | 0,2 A | |
| Импульс тока при включении It | 0,5 A·s | |
| Процессор | ||
| Тип процессора | ARM | |
| Запоминающее устройство | ||
| Вид запоминающего устройства | Флэш-память/ОЗУ | |
| подходящее ЗУ для пользовательских данных | 1 000 kbyte | |
| Вид вывода | ||
| Информационный светодиод | Да | |
| Светодиодный индикатор питания | Нет | |
| Светодиодный индикатор ошибки | Нет | |
| Время | ||
| Часы | ||
| Тип | Программные часы, без буферизации | |
| буферные | Нет | |
| синхронизируемые | Нет | |
| Интерфейсы | ||
| Интерфейсы/тип шины | 1 x RS232, 1 x RS422, 1 x RS485 (макс. 12 Мбит/с) | |
| Число интерфейсов RS 485 | 1 | |
| Макс. скорости передачи данных | 12 Mbit/s | |
| USB-разъем | 1 x USB | |
| Слот для мультимедийной карты/карты памяти SD Card | комбинированный | |
| Промышленный Ethernet | ||
| Интерфейс Industrial-Ethernet | Нет | |
| Протоколы | ||
| PROFINET IO | Нет | |
| PROFIsafe | Нет | |
| PROFIBUS | Да | |
| Протоколы (Ethernet) | ||
| TCP/IP | Нет | |
| Другие протоколы | ||
| EtherNet/IP | Нет | |
| MODBUS | Нет | |
| другие системы шин | Да | |
| Степень защиты и класс защиты | ||
| Спереди | IP65, NEMA 4x, NEMA 12 (в смонтированном состоянии) | |
| IP (спереди) | IP65 | |
| IP (сзади) | IP20 | |
| Стандарты, допуски, сертификаты | ||
| Сертификаты | CE, GL, ABS, BV, DNV, LRS, FM Класс I Раздел 2, UL, CSA, cULus, зона взрывоопасности 2 (готовится), зона взрывоопасности 22 (готовится), C-TICK, NEMA 4x, NEMA 12 | |
| cULus | Да | |
| EAC (ранее ГОСТ-Р) | Нет | |
| применяется для функций обеспечения безопасности | Нет | |
| Допуск для судостроения | ||
| Germanischer Lloyd (GL) | Да | |
| American Bureau of Shipping (ABS) | Да | |
| Bureau Veritas (BV) | Да | |
| Det Norske Veritas (DNV) | Да | |
| Lloyds Register of Shipping (LRS) | Да | |
| Nippon Kaiji Kyokai (Class NK) | Да | |
| Polski Rejestr Statkow (PRS) | Нет | |
| Применение во взрывоопасной зоне | ||
| Класс FM I Участок 2 | Да | |
| Взрывоопасная зона 2 | Да | |
| Взрывоопасная зона 22 | Да | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 50 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -20 °C | |
| макс. | 60 °C | |
| Относительная влажность воздуха | ||
| Эксплуатация, макс. | 90 % | |
| Операционные системы | ||
| Операционная система | Windows CE | |
| Проектирование | ||
| Индикация сообщения | Да | |
| Система оповещения (в том числе с буфером и квитированием) | Да | |
| Отображение значений технологических параметров (вывод) | Да | |
| Можно задать значения технологических параметров (ввод) | Да | |
| Управление рецептами | Да | |
| Программное обеспечение для проектирования | ||
| STEP 7 Basic (TIA Portal) | Нет | |
| STEP 7 Professional (TIA Portal) | Нет | |
| WinCC flexible Compact | Да | |
| WinCC flexible Standard | Да | |
| WinCC flexible Advanced | Да | |
| WinCC Basic (TIA Portal) | Нет | |
| WinCC Comfort (TIA Portal) | Да | |
| WinCC Advanced (TIA Portal) | Да | |
| WinCC Professional (TIA Portal) | Да | |
| Инструмент для проектирования | WinCC flexible Compact не ниже версии 2004 (заказывается отдельно) | |
| Языки | ||
| Языки онлайн | ||
| Число языков онлайн/языков исполнения | 5 | |
| Языки проекта | ||
| Языки проекта | 32 | |
| Функции WinCC (TIA Portal) | ||
| Библиотеки | Да | |
| Программа планирования задач | Да | |
| Вспомогательная система | Да | |
| Число символов в информационном тексте | 320 | |
| Система оповещения | ||
| Число классов сообщений | 32 | |
| Число сообщений | 1 000 | |
| Битовые сообщения | Да | |
| — Число битовых сообщений | 1 000 | |
| Аналоговые сообщения | Да | |
| — Число аналоговых сообщений | 1 000 | |
| Сообщения ЦП | Да | |
| Системные сообщения HMI | Да | |
| Системные сообщения ПЛК | Да | |
| Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) | Нет | |
| Число символов в сообщении | 80 | |
| Число значений технологических параметров на одно сообщение | 8 | |
| Группы квитирования | Да | |
| Индикатор сообщений | Нет | |
| звуковой сигнал обратной связи | Нет | |
| Первое/последнее значение | Да | |
| Управление рецептами | ||
| Число рецептур | 100 | |
| Наборов данных на рецептуру | 200 | |
| Элементов на один набор данных | 200 | |
| Память рецептур | Встроенная флэш-память 32 Кбайт, расширяемая | |
| Переменные | ||
| Число переменных на устройство | 1 000 | |
| Число переменных на одно изображение | 30 | |
| Предельные значения | Да | |
| Мультиплексы | Да | |
| Изображения | ||
| Число проектируемых изображений | 500 | |
| Шаблоны | Да | |
| Проектируемый начальный экран | Да | |
| Выбор изображений посредством ПЛК | Да | |
| Передача номеров изображений посредством ПЛК | Да | |
| Графические объекты | ||
| Текстовые объекты | 2500 текстовых элементов | |
| Полей ввода-вывода на изображение | 30 | |
| Число полей даты/времени | 0 | |
| Указатель изображений | Нет | |
| Возврат | Да | |
| Графические объекты | Растровые изображения, иконки, иконка (на весь экран) | |
| — Иконки | 1 000 | |
| — Иконка (на весь экран) | 100 | |
| Комплексные графические объекты | ||
| Динамические объекты | Строка | |
| Строка | ||
| — Число строк на изображение | 5 | |
| Индикаторы | ||
| — Число аналоговых индикаторов на изображение | 0 | |
| Линии предельных значений | Да | |
| Число буквенно-цифровых полей | 1 000 | |
| — буквенно-цифровые поля на изображение | 30 | |
| Число цифровых полей | 1 000 | |
| — цифровые поля на изображение | 30 | |
| Число полей ввода пароля | 0 | |
| Число видимых переключателей на проект | ||
| — видимые переключатели на изображение | 0 | |
| — невидимые переключатели на изображение | 0 | |
| Число переключателей состояния на проект | ||
| — Число переключателей состояния на изображение | 0 | |
| Число многопозиционных переключателей на проект | ||
| — Многопозиционный переключателей на изображение | 0 | |
| Число декадных переключателей на проект | ||
| — Декадных переключателей на изображение | 0 | |
| Число сигнальных ламп на проект | ||
| — Сигнальных ламп на изображения | 0 | |
| Атрибуты для динамических объектов | ||
| Изменение цвета | Да | |
| Перемещение X/Y | Нет | |
| Затемнение | Да | |
| Угол поворота | Нет | |
| Списки | ||
| Число текстовых списков на проект | 300 | |
| Число графических списков на проект | 0 | |
| Число графических списков на изображение | 0 | |
| Число элементов в графическом списке | 0 | |
| Безопасность | ||
| Число групп пользователей | 50 | |
| Число полномочий пользователей | 32 | |
| Экспорт/импорт паролей | Да | |
| Протоколирование через принтер | ||
| Протоколирование/печать | Сообщения, отчет (протокол смены), печатная копия | |
| Передача данных (загрузка с носителя/на носитель) | ||
| Передача данных проектирования | MPI/PROFIBUS DP, последовательная связь, USB, через внешний носитель данных, автоматическое определение передачи данных | |
| Интерфейс с технологическим оборудованием | ||
| Соединение для управления | Информацию о S5, S7-200, S7- 300/400, TI 505, Win AC, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus), других внешних драйверах см. в главе "Системные соединения" | |
| S7-200 | Да | |
| — PPI (двухточечное соединение) | Да | |
| — Сеть PPI | Да | |
| — MPI | Да | |
| — PROFIBUS DP | Да | |
| — Ethernet | Нет | |
| S7-300/400 | Да | |
| — MPI | Да | |
| — PROFIBUS DP | Да | |
| — PROFINET | Нет | |
| S5 | Да | |
| — последовательный | Да | |
| — PROFIBUS DP | Да | |
| TI 505 | Да | |
| Allen Bradley (DF1) | Да | |
| Allen Bradley (DF485) | Да | |
| Mitsubishi (FX) | Да | |
| Mitsubishi (MP4) | Да | |
| Telemecanique (ADJUST) | Нет | |
| Telemecanique (Uni-Telway) | Да; только вместе с WinCC flexible | |
| OMRON (Host Link) | Да | |
| Modicon (Modbus RTU) | Да | |
| GE-Fanuc (SNP) | Да | |
| Функции | ||
| Повтор нажатия клавиши | Да | |
| Порядок табуляции | Да | |
| Вычислительная функция | Да | |
| Анимация | Да | |
| Редактор дерева меню | Да | |
| Переключение единиц измерения | Нет | |
| Специальные инструменты/средства проектирования | ||
| Очистка экрана | Нет | |
| Сенсорная калибровка | Нет | |
| Резервирование/восстановление вручную | Да | |
| Моделирование | Да | |
| Переключение устройств | Да | |
| Функция передачи данных Delta-Transfer | Да | |
| Функция контроля аккумуляторной батареи и ОЗ | Нет | |
| Trace (архив операций) | Нет | |
| Возможность расширения/открытость | ||
| Программа Open Platform | Нет | |
| Периферийные устройства/опции | ||
| Периферийные устройства | Принтер | |
| SIMATIC HMI карта памяти MM: Мультимедийная карта | Да | |
| Возможность загрузки дополнительных программных компонентов | Да | |
| Размеы | ||
| Ширина лицевой панели корпуса | 150 mm | |
| Высота лицевой панели корпуса | 186 mm | |
| Монтажный вырез, ширина | 135 mm | |
| Монтажный вырез, высота | 171 mm | |
| Монтажная глубина | 38,5 mm | |
| Массы | ||
| Масса (без упаковки) | 0,5 kg | |
| Прочее | ||
| бесплатная горячая линия | Да | |
| Гарантийный срок | 1 y | |
| последнее изменение: | 19.12.2016 | |
Техническая документация по 6AV6641-0CA01-0AX1
Связанные документы
- Каталог продукции «Программируемые кнопочные панели Simatic HMI KP8/KP8F/KP32F»
язык: RU, страниц: , размер: 352.08 Кб - Каталог продукции «Панели операторов серии SIMATIC Basic Panel»
язык: RU, страниц: , размер: 161.62 Кб - Руководство пользователя «Панели операторов SIMATIC HMI»
язык: RU, страниц: 130, размер: 9.35 Мб - Каталог продукции «Панели операторов серии SIMATIC HMI Comfort Panel»
язык: RU, страниц: , размер: 184.64 Кб - Каталог продукции «Промышленные тонкие клиенты SIMATIC Industrial Thin Client»
язык: RU, страниц: , размер: 356.49 Кб - Каталог продукции «Переносные панели оператора SIMATIC Mobile Panel 177 / 277 / 277 IWLAN»
язык: RU, страниц: , размер: 279.65 Кб - Каталог продукции «Графические панели оператора SIMATIC OP 73, OP 77A/B»
язык: RU, страниц: 2, размер: 426.69 Кб - Каталог продукции «Аппаратура специального исполнения SIMATIC»
язык: RU, страниц: 46, размер: 2.62 Мб - Каталог продукции «Панели оператора SIMATIC серии 177»
язык: RU, страниц: 2, размер: 484.30 Кб - Каталог продукции «Панели оператора SIMATIC TP 277/OP 277»
язык: RU, страниц: 2, размер: 440.29 Кб - Каталог продукции «Многофункциональные панели оператора SIMATIC MP 177, MP 277 и MP 377»
язык: RU, страниц: 2, размер: 635.96 Кб - Руководство пользователя «SIMATIC HMI Многофункциональная панель MP 270B, сенсорная панель ТР 270,
панель оператора ОР 270 »
язык: RU, страниц: 274, размер: 5.69 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панель оператора MP370»
язык: RU, страниц: 276, размер: 4.93 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса MP 377 (WinCC flexible)»
язык: RU, страниц: 119, размер: 4.28 Мб - Руководство пользователя «Панель оператора SIMATIC HMI Panel MP 277 (WinCC flexible)»
язык: RU, страниц: 326, размер: 1.41 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панели оператора OP27 и OP37»
язык: RU, страниц: 228, размер: 4.20 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панель оператора ОР 393»
язык: RU, страниц: 10, размер: 3.76 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панели оператора OP5, OP15, OP20»
язык: RU, страниц: 212, размер: 3.86 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панели оператора OP7, OP17»
язык: RU, страниц: 174, размер: 3.71 Мб - Руководство по конфигурированию/установке «Устройства HMI Панели оператора OP 73, OP 77A, OP 77B (WinCC flexible)»
язык: RU, страниц: 244, размер: 2.30 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса OP 73micro, TP 177micro (WinCC flexible)»
язык: RU, страниц: 196, размер: 1.96 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса TP 177A, TP 177B, OP 177B (WinCC flexible)»
язык: RU, страниц: 312, размер: 5.91 Мб - Руководство пользователя «Siemens SIMATIC Текстовая панель (TD)»
язык: RU, страниц: 3, размер: 2.36 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Сенсорная панель ТР 070»
язык: RU, страниц: 80, размер: 1.68 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса TP 277, OP 277 (WinCC flexible)»
язык: RU, страниц: 272, размер: 1.20 Мб - Брошюра «SIMATIC HMI Операторские панели для любых задач»
язык: RU, страниц: 28, размер: 5.94 Мб
