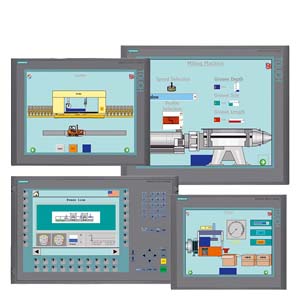

    6AV6644-0AC01-2AX1 — панель оператора Simatic, снятая с поставок.

    6AV6644-0AC01-2AX1 панели операторов Simatic, снятые с поставок

    SIMATIC MP 377 19'' TOUCH, СЕНСОРНАЯ МУЛЬТИПАНЕЛЬ ОПЕРАТОРАL, WINDOWS CE 5.0 19'' ЦВЕТНОЙ TFT-ДИСПЛЕЙ, 12 МБ ПАМЯТИ ПОЛЬЗОВАТЕЛЯ, НАСТРОЙКА В ПО WINCC FLEXIBLE 2007

    Указанная позиция снята с поставок. Мы готовы предложить Вам замену Вашей панели 6AV6644-0AC01-2AX1 на HMI Simatic нового поколения.

    По вопросам заказа пишите нам в отдел продаж: sale@proenergo.ru

    Технические характеристики 6AV6644-0AC01-2AX1

    /tr>
    AS OF 2015-01-01 THE PRODUCT IS BLOCKED FOR DELIVERY AND IS NO LONGER AVAILABLE AS A NEW PART. INFORMATION ABOUT SUCCESSOR SEE SIMATIC UPDATE ID: 62977695 FOR FURTHER QUESTIONS PLEASE APPROACH YOUR SIEMENS CONTACT PERSON. SIMATIC MP 377 19" TOUCH MULTIPANEL, WINDOWS CE 5.0 19" COLOR-TFT-DISPLAY 12 MB USER MEMORY CONFIGURABLE FROM WINCC FLEXIBLE 2007
    Дисплей
    Модель дисплея TFT
    Диагональ экрана 19 in
    Число градаций серого 0
    Число цветов 65 536
    Тип цвета Цвета
    Разрешение (пикселей)
    Горизонтальное разрешение 1 280 Pixel
    Вертикальное разрешение 1 024 Pixel
    Фоновая подсветка
    СНО фоновой подсветки (при 25 ) 50 000 h
    Элементы управления
    Элементы управления Сенсорный экран
    Клавиатура
    Системные клавиши Нет
    Ввод цифровых/буквенных символов Да/да
    — Шестнадцатеричная клавиатура Да
    Сенсорное управление
    Исполнение в виде сенсорного экрана Да; аналоговый, резистивный
    Способ присоединения
    Разъем для мыши/клавиатуры/устройства для считывания штриховых кодов USB/USB/USB
    Вид конструкции/монтаж
    максимально допустимый угол наклона без принудительной вентиляции 35°
    Напряжение питания
    Вид напряжения питания пост. ток
    Входной ток
    Потребление тока (номинальное) 2,5 A
    Мощность
    Нормальная потребляемая мощность 60 W
    Запоминающее устройство
    Вид запоминающего устройства Флэш-память/ОЗУ
    подходящее ЗУ для пользовательских данных 12 288 kbyte
    Время
    Часы
    Тип Аппаратные часы, с буферизацией, синхронизацией
    буферные Да
    синхронизируемые Да
    Интерфейсы
    Интерфейсы/тип шины 1 x RS422, 1 x RS485, 2 x Ethernet (RJ45)
    Число интерфейсов RS 485 1
    USB-разъем 2 x USB
    Слот для карты CF-Card 1 x слот для карты CF-Card
    Слот для мультимедийной карты 1x разъем для Multimedia Card, до макс. 128 МБ
    Промышленный Ethernet/td>
    Интерфейс Industrial-Ethernet 2 x Ethernet (RJ45)
    Протоколы
    PROFINET IO Да
    PROFIsafe Нет
    PROFIBUS Да
    MPI Да
    Протоколы (Ethernet)
    TCP/IP Да
    Протоколы (оконечное соединение)
    Sm@rtServer Да
    Другие протоколы
    EtherNet/IP Да
    MODBUS Да
    другие системы шин Да
    ЭМС
    Излучение радиопомех согласно EN 55 011
    Класс граничных значений A, для применения в промышленных районах Да
    Степень защиты и класс защиты
    Спереди IP65, NEMA 4, NEMA 12 (в смонтированном состоянии)
    IP (спереди) IP65
    IP (сзади) IP20
    Стандарты, допуски, сертификаты
    Сертификаты CE, FM Класс I Раздел 2, cULus, зона взрывоопасности 22, C-TICK, NEMA 4, NEMA 12
    cULus Да
    Применение во взрывоопасной зоне
    Класс FM I Участок 2 Да
    Взрывоопасная зона 22 Да
    Окружающие условия
    Температура окружающей среды при эксплуатации
    мин. 0 °C
    макс. 50 °C
    Температура окружающей среды при хранении/транспортировке
    мин. -20 °C
    макс. 60 °C
    Относительная влажность воздуха
    Эксплуатация, макс. 90 %
    Операционные системы
    Операционная система Windows CE
    Проектирование
    Индикация сообщения Да
    Система оповещения (в том числе с буфером и квитированием) Да
    Отображение значений технологических параметров (вывод) Да
    Можно задать значения технологических параметров (ввод) Да
    Управление рецептами Да
    Программное обеспечение для проектирования
    STEP 7 Basic (TIA Portal) Нет
    STEP 7 Professional (TIA Portal) Нет
    WinCC flexible Compact Нет
    WinCC flexible Standard Да
    WinCC flexible Advanced Да
    WinCC Basic (TIA Portal) Нет
    WinCC Comfort (TIA Portal) Да
    WinCC Advanced (TIA Portal) Да
    WinCC Professional (TIA Portal) Да
    Инструмент для проектирования WinCC flexible Standard не ниже версии 2007 (заказывается отдельно)
    Языки
    Языки онлайн
    Число языков онлайн/языков исполнения 16
    Языки проекта
    Языки проекта 32
    Функции WinCC (TIA Portal)
    Библиотеки Да
    Программа планирования задач Да
    Вспомогательная система Да
    Число символов в информационном тексте 70
    Система оповещения
    Число классов сообщений 32
    Число сообщений 4 000
    Битовые сообщения Да
    — Число битовых сообщений 4 000
    Аналоговые сообщения Да
    — Число аналоговых сообщений 200
    Сообщения ЦП Да
    Системные сообщения HMI Да
    Системные сообщения ПЛК Да
    Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) Да
    Строк 1
    Число символов в сообщении 80
    Число значений технологических параметров на одно сообщение 8
    Индикатор сообщений Да
    Первое/последнее значение Да
    Управление рецептами
    Число рецептур 500
    Наборов данных на рецептуру 1 000
    Элементов на один набор данных 1 000
    Память рецептур Встроенная флэш-память 128 Кбайт, расширяемая
    Переменные
    Число переменных на устройство 4 096; Проектирование с помощью ПО не ниже WinCC flexible 2008
    Число переменных на одно изображение 400
    Число переменных Начальные значения 2 048
    Тип – дата и время 2 048
    Предельные значения Да
    Мультиплексы Да
    Структуры Да
    Изображения
    Число проектируемых изображений 500
    Шаблоны Да
    Проектируемый начальный экран Да
    Выбор изображений посредством ПЛК Да
    Передача номеров изображений посредством ПЛК Да
    Графические объекты
    Текстовые объекты 30000 текстовых элементов
    Полей ввода-вывода на изображение 400
    Число полей даты/времени 400
    Возврат Да
    Графические объекты Растровые изображения, иконки, векторная графика
    — Иконки 2 000
    Комплексные графические объекты
    Состояние/управление при SIMATIC S7
    Динамические объекты Диаграммы, строки, ползунки, аналоговый индикатор, невидимые кнопки
    — Число объектов на проект 2 000
    — Число графиков на одно изображение 20
    Методы Тренд/профиль
    Строка
    — Число строк на изображение 20
    Ползунок
    — Число ползунков на одно изображение 20
    Индикаторы
    — Число аналоговых индикаторов на изображение 20
    Линии предельных значений Да
    Число буквенно-цифровых полей 300
    — буквенно-цифровые поля на изображение 400
    Число цифровых полей 2 048
    — цифровые поля на изображение 400
    Число полей ввода пароля 2 048
    Число видимых переключателей на проект 400
    — видимые переключатели на изображение 400
    — невидимые переключатели на изображение 400
    Число переключателей состояния на проект 400
    — Число переключателей состояния на изображение 400
    Число многопозиционных переключателей на проект 400
    — Многопозиционный переключателей на изображение 400
    Число сигнальных ламп на проект 400
    — Сигнальных ламп на изображения 400
    Атрибуты для динамических объектов
    Изменение цвета Да
    Перемещение X/Y Да
    Затемнение Да
    Списки
    Число текстовых списков на проект 500
    Число текстовых списков на изображение 400
    Число элементов в текстовом списке 256
    Число графических списков на проект 500
    Число графических списков на изображение 400
    Число элементов в графическом списке 256
    Архивирование
    Число архивов на устройство 50
    Число точек измерения 50
    Число элементов в архиве 50 000
    Архив сообщений Да
    Архив значений технологических параметров Да
    Способы архивирования Последовательный архив, циклический архив, архив сообщений, архив значений технологических параметров
    — Последовательный архив Да
    — Круговой архив Да
    Место сохранения Карта CF-Card, карта SD/MMC, Ethernet, USB-накопитель
    — Карта CF-Card Да
    — Ethernet Да
    Формат хранения данных CSV-файл, читаемый, например, MS Excel, MS Access
    — CSV Да
    внешняя обработка читаемый, например, MS Excel, MS Access и т. д.
    Размер архива зависит от свободной памяти на внешней карте/накопителе или от свободной памяти НЖМД через сетевой диск
    Онлайн-обработка по кривым
    — по кривым Да
    Фильтры
    цикличный Да
    Допуск Да
    Изменение Да
    Безопасность
    Число групп пользователей 50
    Число полномочий пользователей 32
    Экспорт/импорт паролей Да
    Поддержка носителей данных
    Карта CF-Card Да
    Жесткий диск Да
    Протоколирование через принтер
    Протоколирование/печать Сообщения, отчет (протокол смены), цветная печать, печатная копия
    Передача данных (загрузка с носителя/на носитель)
    Передача данных проектирования MPI/PROFIBUS DP, последовательная связь, USB, Ethernet, через внешний носитель данных, автоматическое определение передачи данных
    Интерфейс с технологическим оборудованием
    Соединение для управления Информацию о S5, S7-200, S7- 300/400, TI 505, Win AC, PC (TCP/IP), SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus), других внешних драйверах "Системные соединения"
    S7-1200 Да
    S7-1500 Да
    S7-200 Да
    — PPI (двухточечное соединение) Да
    — Сеть PPI Да
    — MPI Да
    — PROFIBUS DP Да
    S7-300/400 Да
    — MPI Да
    — PROFIBUS DP Да
    — PROFINET Да
    S5 Да
    — PROFIBUS DP Да
    TI 505 Да
    Allen Bradley (DF1) Да
    Allen Bradley (DF485) Да
    Mitsubishi (FX) Да
    Mitsubishi (MP4) Да
    Telemecanique (Uni-Telway) Да
    OMRON (Host Link) Да
    Modicon (Modbus RTU) Да
    GE-Fanuc (SNP) Да
    Функции
    Порядок табуляции Да
    Вычислительная функция Да
    Анимация Да
    Специальные инструменты/средства проектирования
    Очистка экрана Да
    Сенсорная калибровка Да
    Резервирование/восстановление вручную Да
    Моделирование Да
    Переключение устройств Да
    Функция передачи данных Delta-Transfer Да
    Функция контроля аккумуляторной батареи и ОЗ Да
    Возможность расширения/открытость
    Программа Open Platform Да
    Периферийные устройства/опции
    Периферийные устройства Принтер, карт-ридер, устройство для считывания штриховых кодов
    SIMATIC HMI карта памяти MM: Мультимедийная карта Да
    SIMATIC HMI карта памяти SD: Карта памяти Secure Digital Да
    USB-накопитель Да
    Возможность загрузки дополнительных программных компонентов Да
    Размеры
    Ширина лицевой панели корпуса 483 mm
    Высота лицевой панели корпуса 400 mm
    Монтажный вырез, ширина 449 mm
    Монтажный вырез, высота 379 mm
    Монтажная глубина 75 mm
    Массы
    Масса (без упаковки) 7,7 kg
    последнее изменение: 19.12.2016
