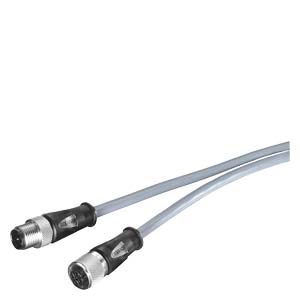

Siemens 6XV1801-5DH10 Оптический кабель IE FO Cord
Кабель Industrial Ethernet 6XV18015DH10
6XV1801-5DH10 СИЛОВОЙ КАБЕЛЬ M12-180/M12-180 ДЛЯ ПИТАНИЯ ET200, ПРЕДСОБРАННЫЙ КАБЕЛЬ С M12 СОЕДИНИТЕЛЕМ И M12 A-CODE FEMALE CONNECTOR 5-ПОЛЮСНЫМ, ДЛИНОЙ 1,0 M
IE FO корд 6XV1801-5DH10
- Кабели доступны в полнособранном виде (длина до 1 м)
- 2-жильные соединительные кабели для прямого подключения активных сетевых компонентов в шкафу управления
- Удобная прокладка кабеля из-за его небольшого диаметра
- Простое соединение активных сетевых компонентов с различными оптоволоконными интерфейсами с помощью патч-кордов с двумя типами разъемов
Основные функциональные особенности 6XV18015DH10
Гибкость кабеля обеспечивает простую установку, например, в шкафу управления или для подключения оборудования в диспетчерской. Длина кабеля IE FO TP составляет 1 м
Варианты кабелей с различными оптоволоконными разъемами используются для простого подключения устройств к различным оптоволоконным интерфейсам.
Достоинства Siemens 6XV1801-5DH10
- Быстрое и безошибочное подключение благодаря предварительно собранным оптоволоконным соединительным кабелям, прошедшим заводские испытания
- Простая прокладка кабеля благодаря малому диаметру кабеля
- Не содержит силикона, поэтому подходит для использования в автомобильной промышленности (например, на линиях окраски)
- Простое подключение активных сетевых компонентов с различными оптическими интерфейсами в шкафу управления
Технические характеристики 6XV18015DH10
| наименование типа изделия | Силовой соединительный кабель M12-180/M12-180 | |
| описание изделия | Гибкий вставной провод (4-жильный), рекомендуемая длина, в сборе с 4-контактным штифтовым/гнездовым штекером M12 (A-кодировка, отвод кабеля 180°) | |
| | ||
| пригодность к использованию | Вставной провод для подвода питания 24 В к ET 200 и XP-200 со степенью защиты IP 65/67 | |
| маркировка кабеля | LI9YH-Y 4x0,75 | |
| длина кабеля | 1 m | |
| электрические характеристики | ||
| рабочее напряжение / действующее значение | 300 V | |
| сечение провода / питающего провода | 0,75 mm | |
| механические характеристики | ||
| число электрических жил | 4 | |
| исполнение разъема питания | M12-180 | |
| наружный диаметр | ||
| внутреннего провода | 1,1 mm | |
| изоляции жил | 1,7 mm | |
| оболочки кабеля | 5,7 mm | |
| симметричный допуск на наружный диаметр / оболочки кабеля | 0,2 mm | |
| исполнение элемента повива | Пары | |
| класс проводника | 5 | |
| материал | ||
| провода | CU, без покрытия | |
| изоляции жил | ПП | |
| оболочки кабеля | ПВХ | |
| компонент изделия / соединение защитного провода (PE) | нет | |
| маркировка / жилы | Цвет | |
| цвет | ||
| изоляции питающих проводов | Коричневый/белый/синий/черный | |
| оболочки кабеля | серый | |
| радиус изгиба | ||
| при однократном изгибании / мин. допустимый | 57 mm | |
| при многократном изгибании / мин. допустимый | 57 mm | |
| при постоянном изгибании | 57 mm | |
| число циклов изгиба | 100000 | |
| растягивающая нагрузка / макс. | 15 N | |
| удельная масса | 54 kg/km | |
| штекер | ||
| исполнение фиксатора штекера | Винтовое исполнение | |
| исполнение штекерного разъема | M12-180 | |
| кодировка штекера | M12 | |
| кодировка штекера / круглого штекерного соединителя М12 | A-кодировка | |
| окружающие условия | ||
| окружающая температура | ||
| при эксплуатации | -25 ... +80 °C | |
| при хранении | -25 ... +80 °C | |
| при транспортировке | -25 ... +80 °C | |
| при монтаже | -5 ... +80 °C | |
| примечание | Для решений с подвижными системами допускается максимальная рабочая температура от -5 до +80 °C | |
| пожарные характеристики | Невоспламеняющийся согласно UL 758 (CSA FT 1) | |
| химическая стойкость | ||
| против минеральных масел | Условно износостойкий | |
| против жира | Условно износостойкий | |
| против воды | Условно износостойкий | |
| радиологическая стойкость / против УФ-излучения | Неизносостойкий | |
| степень защиты IP | IP65 / 67 | |
| характеристики, функции, компоненты изделия / общий | ||
| характеристика изделия | ||
| безгалогенный | нет | |
| бессиликоновый | да | |
| нормы, спецификации, допуски | ||
| сертификат соответствия | ||
| допуск EAC | да | |
| соответствие RoHS | да | |
| дополнительная информация / веб-ссылки | ||
| интернет-ссылка | ||
| на веб-страницу: ассистент выбора TIA Selection Tool | http://www.siemens.com/snst | |
| на веб-сайт: промышленная связь | http://www.siemens.com/simatic-net | |
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |
| на веб-сайт: Information and Download Center | http://www.siemens.com/industry/infocenter | |
| на веб-сайт: база данных изображений | http://automation.siemens.com/bilddb | |
| на веб-сайт: менеджер скачивания CAx | http://www.siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| последнее изменение: | 16.12.2020 | |
| Дата 25.01.2021 | Возможны изменения. © Copyright Siemens 2021 | |
