Siemens 6XV1801-6DN15 Оптический кабель IE FO Cord
Кабель Industrial Ethernet 6XV18016DN15

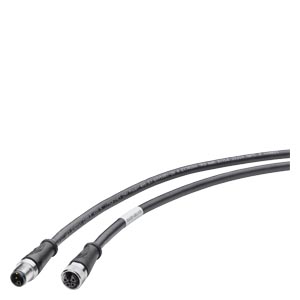

6XV1801-6DN15 Power connecting cable M12-180/M12-180 for power supply of the ET 200, harness cable with M12 connector and M12 socket, L-coded, 4-pole, 15 m
IE FO корд 6XV1801-6DN15
- Кабели доступны в полнособранном виде (длина до 1 м)
- 2-жильные соединительные кабели для прямого подключения активных сетевых компонентов в шкафу управления
- Удобная прокладка кабеля из-за его небольшого диаметра
- Простое соединение активных сетевых компонентов с различными оптоволоконными интерфейсами с помощью патч-кордов с двумя типами разъемов
Основные функциональные особенности 6XV18016DN15
Гибкость кабеля обеспечивает простую установку, например, в шкафу управления или для подключения оборудования в диспетчерской. Длина кабеля IE FO TP составляет 1 м
Варианты кабелей с различными оптоволоконными разъемами используются для простого подключения устройств к различным оптоволоконным интерфейсам.
Достоинства Siemens 6XV1801-6DN15
- Быстрое и безошибочное подключение благодаря предварительно собранным оптоволоконным соединительным кабелям, прошедшим заводские испытания
- Простая прокладка кабеля благодаря малому диаметру кабеля
- Не содержит силикона, поэтому подходит для использования в автомобильной промышленности (например, на линиях окраски)
- Простое подключение активных сетевых компонентов с различными оптическими интерфейсами в шкафу управления
Технические характеристики 6XV18016DN15
| наименование типа изделия | Силовой соединительный кабель M12-180/M12-180 | |
| описание изделия | Гибкий вставной провод (4-жильный), рекомендуемая длина, в сборе с 4-контактным штифтовым/гнездовым штекером M12 (L-кодировка, отвод кабеля 180°) | |
| | ||
| пригодность к использованию | Вставной провод для подвода питания 24 В к RF185C, RF186C, RF188C со степенью защиты IP 65/67 | |
| маркировка кабеля | LIYY 4X1X1.5 BK | |
| длина кабеля | 15 m | |
| электрические характеристики | ||
| рабочее напряжение / действующее значение | 600 V | |
| сечение провода / питающего провода | 1,5 mm | |
| ток длительной нагрузки / питающих проводов | 16 A | |
| механические характеристики | ||
| число электрических жил | 4 | |
| исполнение разъема питания | M12-180 | |
| наружный диаметр | ||
| внутреннего провода | 1,6 mm | |
| изоляции жил | 2,3 mm | |
| оболочки кабеля | 7,7 mm | |
| симметричный допуск на наружный диаметр / оболочки кабеля | 0,3 mm | |
| класс проводника | 5 | |
| материал | ||
| провода | CU, без покрытия | |
| изоляции жил | PVC | |
| оболочки кабеля | ПВХ | |
| компонент изделия / соединение защитного провода (PE) | нет | |
| маркировка / жилы | Цвет | |
| цвет | ||
| изоляции питающих проводов | Коричневый/белый/синий/черный | |
| оболочки кабеля | черный | |
| радиус изгиба | ||
| при однократном изгибании / мин. допустимый | 31 mm | |
| при многократном изгибании / мин. допустимый | 62 mm | |
| при постоянном изгибании | 62 mm | |
| число циклов изгиба | 2000000 | |
| растягивающая нагрузка / макс. | 100 N | |
| удельная масса | 97 kg/km | |
| штекер | ||
| исполнение фиксатора штекера | Винтовое исполнение | |
| исполнение штекерного разъема | M12-180 | |
| кодировка штекера | M12 | |
| кодировка штекера / круглого штекерного соединителя М12 | L-кодировка | |
| окружающие условия | ||
| окружающая температура | ||
| при эксплуатации | -20 ... +90 °C | |
| при хранении | -30 ... +90 °C | |
| при транспортировке | -30 ... +90 °C | |
| при монтаже | -20 ... +90 °C | |
| пожарные характеристики | Невоспламеняющийся согласно IEC 60332-1-2 | |
| химическая стойкость | ||
| против минеральных масел | Маслостойкий согласно DIN EN 50290-2-22 (VDE 0819), составной тип TM55 (7 x 24 ч/90 °C) | |
| против жира | Условно износостойкий | |
| против воды | Условно износостойкий | |
| радиологическая стойкость / против УФ-излучения | С устойчивостью к воздействиям | |
| степень защиты IP | IP65 / 67 | |
| характеристики, функции, компоненты изделия / общий | ||
| характеристика изделия | ||
| безгалогенный | нет | |
| бессиликоновый | да | |
| нормы, спецификации, допуски | ||
| сертификат соответствия | ||
| допуск EAC | да | |
| соответствие RoHS | да | |
| дополнительная информация / веб-ссылки | ||
| интернет-ссылка | ||
| на веб-страницу: ассистент выбора TIA Selection Tool | http://www.siemens.com/snst | |
| на веб-сайт: промышленная связь | http://www.siemens.com/simatic-net | |
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |
| на веб-сайт: Information and Download Center | http://www.siemens.com/industry/infocenter | |
| на веб-сайт: база данных изображений | http://automation.siemens.com/bilddb | |
| на веб-сайт: менеджер скачивания CAx | http://www.siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| последнее изменение: | 16.12.2020 | |
| Дата 25.01.2021 | Возможны изменения. © Copyright Siemens 2021 | |
