Siemens 6XV1830-3GH10 Оптический кабель IE FO Cord
Кабель Industrial Ethernet 6XV18303GH10
6XV1830-3GH10 SIMATIC NET, PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, УСКОРЕНИЕ ДО 4М/С.КВ, ДО 5 МЛН. ЦИКЛОВ ИЗГИБА, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 … 1000 М
IE FO корд 6XV1830-3GH10
- Кабели доступны в полнособранном виде (длина до 1 м)
- 2-жильные соединительные кабели для прямого подключения активных сетевых компонентов в шкафу управления
- Удобная прокладка кабеля из-за его небольшого диаметра
- Простое соединение активных сетевых компонентов с различными оптоволоконными интерфейсами с помощью патч-кордов с двумя типами разъемов
Основные функциональные особенности 6XV18303GH10
Гибкость кабеля обеспечивает простую установку, например, в шкафу управления или для подключения оборудования в диспетчерской. Длина кабеля IE FO TP составляет 1 м
Варианты кабелей с различными оптоволоконными разъемами используются для простого подключения устройств к различным оптоволоконным интерфейсам.
Достоинства Siemens 6XV1830-3GH10
- Быстрое и безошибочное подключение благодаря предварительно собранным оптоволоконным соединительным кабелям, прошедшим заводские испытания
- Простая прокладка кабеля благодаря малому диаметру кабеля
- Не содержит силикона, поэтому подходит для использования в автомобильной промышленности (например, на линиях окраски)
- Простое подключение активных сетевых компонентов с различными оптическими интерфейсами в шкафу управления
Технические характеристики 6XV18303GH10
| наименование типа изделия | PROFIBUS, гирляндный кабель GP | |
| описание изделия | Гибкий шинопровод (2-жильный), продажа по метрам, не в сборе | |
| | ||
| пригодность к использованию | Специально для подвешивания в виде гирлянд | |
| маркировка кабеля | 02YS (ST) CY 1 x 2 x 0,65/2,56 LI petrol FR | |
| электрические характеристики | ||
| удельный коэффициент затухания | ||
| при 9,6 кГц / макс. | 0,003 dB/m | |
| при 38,4 кГц / макс. | 0,004 dB/m | |
| при 4 МГц / макс. | 0,025 dB/m | |
| при 16 МГц / макс. | 0,049 dB/m | |
| волновое сопротивление | ||
| ном. значение | 150 | |
| при 9,6 кГц | 270 | |
| при 38,4 кГц | 185 | |
| при 3 МГц ... 20 МГц | 150 | |
| относительный симметричный допуск | ||
| волнового сопротивления при 9,6 кГц | 10 % | |
| волнового сопротивления при 38,4 кГц | 10 % | |
| волнового сопротивления при 3 МГц … 20 МГц | 10 % | |
| удельное сопротивление петли / макс. | 133 m/m | |
| удельное сопротивление экрана / макс. | 19 /km | |
| коэффициент сопротивления изоляции | 16000 G·m | |
| удельная емкость / при 1 кГц | 28 pF/m | |
| рабочее напряжение | ||
| действующее значение | 80 V | |
| механические характеристики | ||
| число электрических жил | 2 | |

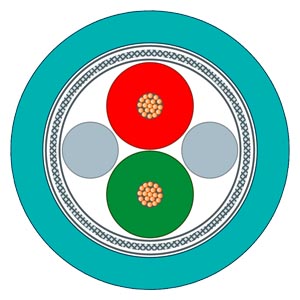

| исполнение экрана | Соединенная внахлест кашированная алюминиевая фольга, обернутая экранирующей оплеткой из медной проволоки с оловянным покрытием | |
| исполнение разъема питания / FastConnect | нет | |
| наружный диаметр | ||
| внутреннего провода | 0,67 mm | |
| изоляции жил | 2,56 mm | |
| внутренней оболочки кабеля | 5,8 mm | |
| оболочки кабеля | 8 mm | |
| симметричный допуск на наружный диаметр / оболочки кабеля | 0,3 mm | |
| материал | ||
| изоляции жил | Полиэтилен (PE) | |
| оболочки кабеля | ПВХ | |
| цвет | ||
| изоляции проводов для передачи данных | Красный/зеленый | |
| оболочки кабеля | Сине-зеленый | |
| радиус изгиба | ||
| при однократном изгибании / мин. допустимый | 30 mm | |
| при постоянном изгибании | 70 mm | |
| растягивающая нагрузка / макс. | 80 N | |
| удельная масса | 64 kg/km | |
| окружающие условия | ||
| окружающая температура | ||
| при эксплуатации | -40 ... +80 °C | |
| при хранении | -40 ... +80 °C | |
| при транспортировке | -40 ... +80 °C | |
| при монтаже | -40 ... +80 °C | |
| примечание | Электрические характеристики замерены при температуре 20 °C, испытания проводились согласно DIN 47250, часть 4, или DIN VDE 0472 | |
| класс огнестойкости / согласно EN 13501-6 | Eca | |
| химическая стойкость | ||
| против минеральных масел | Условно износостойкий | |
| против жира | Условно износостойкий | |
| против воды | Условно износостойкий | |
| радиологическая стойкость / против УФ-излучения | С устойчивостью к воздействиям | |
| характеристики, функции, компоненты изделия / общий | ||
| характеристика изделия | ||
| безгалогенный | нет | |
| бессиликоновый | да | |
| нормы, спецификации, допуски | ||
| протокол UL-/ETL / ном. напряжение 300 В | да ; CMG/PLCT/Sun Res/Oil Res | |
| стиль UL -/ETL / ном. напряжение 600 В | да | |
| сертификат соответствия | ||
| допуск EAC | да | |
| маркировка CE | да | |
| общество классификации судов | ||
| American Bureau of Shipping Europe Ltd. (ABS) | нет | |
| Bureau Veritas (BV) | нет | |
| Det Norske Veritas (DNV) | нет | |
| Германский Ллойд (GL) | нет | |
| Регистр судоходства Ллойда (LRS) | ||
| Nippon Kaiji Kyokai (NK) | нет | |
| Polski Rejestr Statkow (PRS) | нет | |
| дополнительная информация / веб-ссылки | ||
| интернет-ссылка | ||
| на веб-страницу: ассистент выбора TIA Selection Tool | http://www.siemens.com/tia-selection-tool | |
| на веб-сайт: промышленная связь | http://www.siemens.com/simatic-net | |
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |
| на веб-сайт: Information and Download Center | http://www.siemens.com/industry/infocenter | |
| на веб-сайт: база данных изображений | http://automation.siemens.com/bilddb | |
| на веб-сайт: менеджер скачивания CAx | http://www.siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| последнее изменение: | 20.01.2021 | |
| Дата 25.01.2021 | Возможны изменения. © Copyright Siemens 2021 | |
