Siemens 6XV1860-3PN10 Оптический кабель IE FO Cord
Кабель Industrial Ethernet 6XV18603PN10
6XV1860-3PN10 SIMATIC NET, PROFIBUS ECOFAST ГИБРИДНЫЙ КАБЕЛЬ GP, 2XCU 0.64 MM, 4XCU 1.5 КВ.ММ, КАБЕЛЬ СОБРАН С 2 ECOFAST ШТЕКЕРАМИ, ТРЕЙЛИНГОВЫЙ ТИП, 10 M
IE FO корд 6XV1860-3PN10
- Кабели доступны в полнособранном виде (длина до 1 м)
- 2-жильные соединительные кабели для прямого подключения активных сетевых компонентов в шкафу управления
- Удобная прокладка кабеля из-за его небольшого диаметра
- Простое соединение активных сетевых компонентов с различными оптоволоконными интерфейсами с помощью патч-кордов с двумя типами разъемов
Основные функциональные особенности 6XV18603PN10
Гибкость кабеля обеспечивает простую установку, например, в шкафу управления или для подключения оборудования в диспетчерской. Длина кабеля IE FO TP составляет 1 м
Варианты кабелей с различными оптоволоконными разъемами используются для простого подключения устройств к различным оптоволоконным интерфейсам.
Достоинства Siemens 6XV1860-3PN10
- Быстрое и безошибочное подключение благодаря предварительно собранным оптоволоконным соединительным кабелям, прошедшим заводские испытания
- Простая прокладка кабеля благодаря малому диаметру кабеля
- Не содержит силикона, поэтому подходит для использования в автомобильной промышленности (например, на линиях окраски)
- Простое подключение активных сетевых компонентов с различными оптическими интерфейсами в шкафу управления
Технические характеристики 6XV18603PN10
| наименование типа изделия | PROFIBUS ECOFAST, гибридный кабель GP | |
| описание изделия | Гибридный провод ECOFAST (жилы для передачи данных и электропитания), рекомендуемая длина, поставляется в сборе со штекером и гнездом ECOFAST | |
| | ||
| пригодность к использованию | Гибридный кабель для соединения абонентов ECOFAST, UL-сертификат | |
| маркировка кабеля | 02Y (ST)C 1 x 2 x 0,65/2,56-150 LI LIY-Z Y 4 x 1 x 1,5 VI | |
| длина кабеля | 10 m | |
| электрические характеристики | ||
| удельный коэффициент затухания | ||
| при 9,6 кГц / макс. | 0,003 dB/m | |
| при 38,4 кГц / макс. | 0,004 dB/m | |
| при 4 МГц / макс. | 0,025 dB/m | |
| при 16 МГц / макс. | 0,049 dB/m | |
| волновое сопротивление | ||
| ном. значение | 150 | |
| при 9,6 кГц | 270 | |
| при 38,4 кГц | 185 | |
| при 3 МГц ... 20 МГц | 150 | |
| относительный симметричный допуск | ||
| волнового сопротивления при 9,6 кГц | 10 % | |
| волнового сопротивления при 38,4 кГц | 10 % | |
| волнового сопротивления при 3 МГц … 20 МГц | 10 % | |
| удельное сопротивление петли / макс. | 138 /km | |
| удельное сопротивление экрана / макс. | 15 /km | |
| коэффициент сопротивления изоляции | 20 G·m | |
| рабочее напряжение / макс. | 80 V | |
| удельная емкость / при 1 кГц | 30 pF/m | |
| рабочее напряжение / действующее значение | 600 V | |
| сечение провода / питающего провода | 1,5 mm | |
| ток длительной нагрузки / питающих проводов | 12 A | |
| механические характеристики | ||

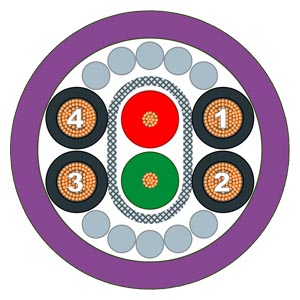

| исполнение экрана | Соединенная внахлест кашированная алюминиевая фольга, обернутая экранирующей оплеткой из медной проволоки с оловянным покрытием | |
| число электрических жил | 6 | |
| исполнение разъема питания / FastConnect | нет | |
| наружный диаметр | ||
| внутреннего провода | 0,67 mm | |
| изоляции жил | 2,56 mm | |
| оболочки кабеля | 11 mm | |
| симметричный допуск на наружный диаметр / оболочки кабеля | 0,3 mm | |
| материал | ||
| изоляции жил | Полиэтилен (PE) | |
| оболочки кабеля | ПВХ | |
| цвет | ||
| изоляции проводов для передачи данных | Красный/зеленый | |
| изоляции питающих проводов | Черный | |
| оболочки кабеля | фиолетовый | |
| радиус изгиба | ||
| при многократном изгибании / мин. допустимый | 110 mm | |
| число циклов изгиба | 1000000; Можно использовать для тяговой цепи с 1 миллионом циклв изгиба при радиусе изгиба 166 мм (15 x D) и при ускорении 4,0 м/сек | |
| растягивающая нагрузка / макс. | 300 N | |
| удельная масса | 154 kg/km | |
| окружающие условия | ||
| окружающая температура | ||
| при эксплуатации | -30 ... +80 °C | |
| при хранении | -30 ... +80 °C | |
| при транспортировке | -30 ... +80 °C | |
| при монтаже | -30 ... +80 °C | |
| примечание | Электрические характеристики замерены при температуре 20 °C, испытания проводились согласно DIN 47250, часть 4, или DIN VDE 0490 | |
| пожарные характеристики | Невоспламеняющийся согласно IEC 60332-3-24 (категория C) | |
| химическая стойкость | ||
| против минеральных масел | Условно износостойкий | |
| против жира | Условно износостойкий | |
| радиологическая стойкость / против УФ-излучения | С устойчивостью к воздействиям | |
| степень защиты IP | IP65 | |
| характеристики, функции, компоненты изделия / общий | ||
| характеристика изделия | ||
| безгалогенный | да | |
| бессиликоновый | да | |
| нормы, спецификации, допуски | ||
| протокол UL-/ETL / ном. напряжение 300 В | нет | |
| стиль UL -/ETL / ном. напряжение 600 В | да ; CM / CL3 / SunRes / OilRes | |
| сертификат соответствия | ||
| допуск EAC | да | |
| соответствие RoHS | да | |
| дополнительная информация / веб-ссылки | ||
| интернет-ссылка | ||
| на веб-страницу: ассистент выбора TIA Selection Tool | http://www.siemens.com/snst | |
| на веб-сайт: промышленная связь | http://www.siemens.com/simatic-net | |
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |
| на веб-сайт: Information and Download Center | http://www.siemens.com/industry/infocenter | |
| на веб-сайт: база данных изображений | http://automation.siemens.com/bilddb | |
| на веб-сайт: менеджер скачивания CAx | http://www.siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| последнее изменение: | 18.12.2020 | |
| Дата 25.01.2021 | Возможны изменения. © Copyright Siemens 2021 | |
