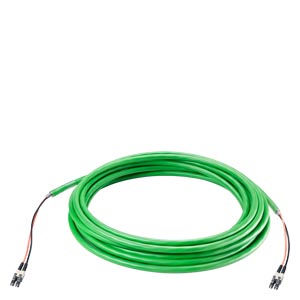

Siemens 6XV1873-5AT30 Оптический кабель IE FO Cord
Кабель Industrial Ethernet 6XV18735AT30
6XV1873-5AT30 FO Standard Cable GP 50/125, pre-assembled with 2x LC duplex connectors, Length 300 m
IE FO корд 6XV1873-5AT30
- Кабели доступны в полнособранном виде (длина до 1 м)
- 2-жильные соединительные кабели для прямого подключения активных сетевых компонентов в шкафу управления
- Удобная прокладка кабеля из-за его небольшого диаметра
- Простое соединение активных сетевых компонентов с различными оптоволоконными интерфейсами с помощью патч-кордов с двумя типами разъемов
Основные функциональные особенности 6XV18735AT30
Гибкость кабеля обеспечивает простую установку, например, в шкафу управления или для подключения оборудования в диспетчерской. Длина кабеля IE FO TP составляет 1 м
Варианты кабелей с различными оптоволоконными разъемами используются для простого подключения устройств к различным оптоволоконным интерфейсам.
Достоинства Siemens 6XV1873-5AT30
- Быстрое и безошибочное подключение благодаря предварительно собранным оптоволоконным соединительным кабелям, прошедшим заводские испытания
- Простая прокладка кабеля благодаря малому диаметру кабеля
- Не содержит силикона, поэтому подходит для использования в автомобильной промышленности (например, на линиях окраски)
- Простое подключение активных сетевых компонентов с различными оптическими интерфейсами в шкафу управления
Технические характеристики 6XV18735AT30
| наименование типа изделия | FO, стандартный кабель GP | ||||
| описание изделия | Стекловолоконный кабель, рекомендуемая длина, в сборе | ||||
| | |||||
| пригодность к использованию | Провод для использования внутри и вне помещений, UL-сертификат | ||||
| исполнение оконцованного волоконно-оптического кабеля | в сборе с двумя дуплексными штекерами LC | ||||
| маркировка кабеля | AT-W(ZN)YY 2 x 1 G 50/125 OM2++ | ||||
| длина кабеля | 300 m | ||||
| оптические характеристики | |||||
| удельный коэффициент затухания | |||||
| при 850 нм / макс. | 2,7 dB/km | ||||
| при 1300 нм / макс. | 0,7 dB/km | ||||
| произведение ширины полосы пропускания и длины канала связи | |||||
| при 850 нм | 600 GHz·m | ||||
| при 1300 нм | 1200 GHz·m | ||||
| механические характеристики | |||||
| число волокон / на каждую волоконно-оптическую жилу | 1 | ||||
| число волоконно-оптических жил / на каждый волоконно-оптический кабель | 2 | ||||
| исполнение волоконно-оптического волокна | Многомодовый, градиентное волокно 50/125 мкм, OM 2 | ||||
| исполнение волоконно-оптической жилы | Полые жилы, заполненные, диаметр 1400 мкм | ||||
| исполнение волоконно-оптического кабеля | С возможностью разделки | ||||
| наружный диаметр | |||||
| оптического волокна | оболочки оптического волокна | 125 µm | |||
| оболочки волоконно-оптической жилы | 2,9 mm | ||||
| симметричный допуск / наружного диаметра оболочки волоконно-оптической жилы | 0,1 mm | ||||
| ширина / оболочки кабеля | 7,4 mm | ||||
| толщина / оболочки кабеля | 4,5 mm | ||||
| материал | |||||
| сердечника оптического волокна | Кварцевое стекло | ||||
| оболочки оптического волокна | Кварцевое стекло | ||||
| оболочки волоконно-оптической жилы | PVC | ||||
| оболочки волоконно-оптического кабеля | PVC | ||||
| разгрузки от натяжения | Арамидная нить | ||||
| цвет | |||||
| оболочки волоконно-оптической жилы | Оранжевый/черный | ||||
| оболочки кабеля | зеленый | ||||
| радиус изгиба | |||||
| при однократном изгибании / мин. допустимый | 45 mm | ||||
| при многократном изгибании / мин. допустимый | 65 mm | ||||
| растягивающая нагрузка | |||||
| при монтаже / кратковременный | 1200 N | ||||
| при эксплуатации / макс. | 500 N | ||||
| удельное кратковременное поперечное усилие | 600 N/cm | ||||
| удельное длительное поперечное усилие | 400 N/cm | ||||
| удельная масса | 40 kg/km | ||||
| окружающие условия | |||||
| окружающая температура | |||||
| при эксплуатации | -25 ... +80 °C | ||||
| -25 ... +80 °C | |||||
| при транспортировке | -25 ... +80 °C | ||||
| при монтаже | -5 ... +50 °C | ||||
| пожарные характеристики | Невоспламеняющийся согласно IEC 60332-1-2 и IEC 60332-3-22 (кат. A) | ||||
| химическая стойкость | |||||
| против минеральных масел | Условно износостойкий | ||||
| против жира | Условно износостойкий | ||||
| радиологическая стойкость / против УФ-излучения | С устойчивостью к воздействиям | ||||
| степень защиты IP | IP20 | ||||
| характеристики, функции, компоненты изделия / общий | |||||
| характеристика изделия | |||||
| безгалогенный | нет | ||||
| бессиликоновый | да | ||||
| компонент изделия / защита от грызунов | нет | ||||
| длина кабеля | |||||
| для стекловолоконного оптического кабеля / при 100BaseFX / при сети Industrial Ethernet / макс. | 5000 m | ||||
| для стекловолоконного оптического кабеля / при 1000BaseSX / при сети Industrial Ethernet / макс. | 750 m | ||||
| для стекловолоконного оптического кабеля / при 1000BaseLX / при сети Industrial Ethernet / макс. | 2000 m | ||||
| для стекловолоконного оптического кабеля / при PROFIBUS / макс. | 3000 m | ||||
| нормы, спецификации, допуски | |||||
| сертификат соответствия | UL-сертификат: cULus OFN (NEC Аrticle 770, UL 1651)/CSA-допуск: OFN 90 FT4 (CSA-Standard C22.2 № 232) | ||||
| соответствие RoHS | да | ||||
| дополнительная информация / веб-ссылки | |||||
| интернет-ссылка | |||||
| на веб-страницу: ассистент выбора TIA Selection Tool | http://www.siemens.com/snst | ||||
| на веб-сайт: промышленная связь | http://www.siemens.com/simatic-net | ||||
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | ||||
| на веб-сайт: Information and Download Center | http://www.siemens.com/industry/infocenter | ||||
| на веб-сайт: база данных изображений | http://automation.siemens.com/bilddb | ||||
| на веб-сайт: менеджер скачивания CAx | http://www.siemens.com/cax | ||||
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | ||||
| последнее изменение: | 16.12.2020 | ||||
| Дата 25.01.2021 | Возможны изменения. © Copyright Siemens 2021 | ||||
