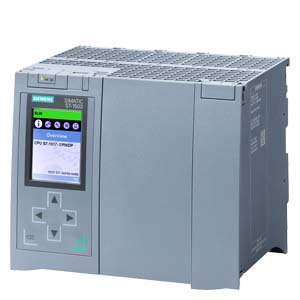

6ES7517-3AP00-0AB0 Программируемый контроллер
SIMATIC S7-1500, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 1517-3 PN/DP, РАБОЧАЯ ПАМЯТЬ 2 МБ ДЛЯ ПРОГРАММЫ И 8 МБ ДЛЯ ДАННЫХ, 1 ИНТЕРФЕЙС - PROFINET IRT С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, 2 ИНТЕРФЕЙС - ETHERNET, 3 ИНТЕРФЕЙС - PROFIBUS. ПРОИЗВОДИТЕЛЬНОСТЬ 2 НС НА БИТОВУЮ ОПЕРАЦИЮ, НЕОБХОДИМА КАРТА ПАМЯТИ SIMATIC MC
Программируемые логические контроллеры Simatic S7-1500 - это новейшее семейство контроллеров Сименс обладающих великолепными характеристиками, отличным набором функций и впечатляющим быстродействием. В новых контроллерах S7-1500 значительно снижено время реакции на внешние события. Благодаря такому высокому уровню производительности контроллеры S7-1500 могут быть использованы для решения задач среднего и высокого уровня сложности.
Удобная конструкция программируемого контроллера S7-1500 и его модульность позволяют его максимально адаптировать к требованиям решаемой задачи. Контроллер имеет естественное охлаждение. В случае модернизации системы контроллер обеспечивает свободное наращивание функциональных возможностей. Повышенная степень защиты программы и данных обеспечивают разработчиков дополнительным уровнем безопасности.
Состав 6ES7517-3AP00-0AB0
Установка всех модулей ПЛК осуществляется на профильную шину S7-1500. Допустима установка до 32 модулей контроллера в одну монтажную стойку. Последовательность размещения модулей произвольна. Через интерфейсные модули ET 200MP и сеть PROFINET имеется возможность подключать дополнительные стойки с дополнительными модулями расширения к контроллеру S7-1500.
С помощью съемных дисплеев, которыми комплектуются все модули ЦПУ S7-1500, эксплуатационные характеристики контроллер заметно повышаются. Благодаря применению съемного дисплея можно, без применения программатора, произвести изменение различных параметров, в том числе изменить IP-адрес, имя станции и т.д. На дисплей можно выводить диагностическую информацию и аварийные сообщения, а в системе распределенного или локального ввода-вывода можно отображать состояние модулей, а так же отображать серийные и заказные номера и версии ПО модулей системы. Удаление и установку дисплея можно производить в процессе работы контроллера.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES75173AP000AB0
| | SIMATIC S7-1500, CPU 1517-3 PN/DP, CENTRAL PROCESSING UNIT WITH WORKING MEMORY 2 MB FOR PROGRAM AND 8 MB FOR DATA, 1. INTERFACE: PROFINET IRT WITH 2 PORT SWITCH, 2. INTERFACE: PROFINET RT, 3. INTERFACE: PROFIBUS, 2 NS BIT-PERFORMANCE, SIMATIC MEMORY CARD NECESSARY | |
| Общая информация | ||
| Обозначение типа продукта | ЦП 1517-3 PN/DP | |
| Функциональный стандарт HW | FS02 | |
| Версия микропрограммного обеспечения | V1.8 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13 SP1 обновление 4 | |
| Управление конфигурацией | ||
| посредством полезных данных | ||
| посредством набора данных | Да | |
| Дисплей | ||
| Диагональ экрана (см) | 6,1 cm | |
| Элементы управления | ||
| Число клавиш | 6 | |
| Переключатель режимов работы | 1 | |
| Напряжение питания | ||
| Вид напряжения питания | 24 В пост. тока | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Входной ток | ||
| Потребление тока (номинальное) | 1,55 A | |
| Макс. ток включения | 2,4 A; Номинальное значение | |
| It | 0,02 A·s | |
| Мощность | ||
| Потребляемая мощность шины на задней стенке (сбалансированная) | 30 W | |
| Мощность питания шины на задней стенке | 12 W | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 24 W | |
| Запоминающее устройство | ||
| Число гнезд для карты памяти SIMATIC | ||
| Требуется карта памяти SIMATIC | Да | |
| Оперативное запоминающее устройство | ||
| встроенное (для программ) | 2 Mbyte | |
| встроенное (для данных) | 8 Mbyte | |
| встроено (для применения ODK) | ||
| Память загрузки | ||
| вставная (карта памяти SIMATIC), макс. | 32 Gbyte | |
| Хранение в буфере | ||
| не требует обслуживания | Да | |
| Питание внешнего буферного напряжения на | ||
| Время обработки ЦП | ||
| нормальное время опраций побитовой обработки | 2 ns | |
| нормальное время операций со словами | 3 ns | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 3 ns | |
| нормальное время выполнения операций с плавающей точкой | 12 ns | |
| Блоки ЦП | ||
| Число блоков (общее) | ||
| Число элементов (всего): | 10 000 | |
| Блоки данных (DB) | ||
| Диапазон числовых значений | 1 до 60 999; разделено на: используемый пользователем диапазон числовых значений: 1 до 59 999 и диапазон числовых значений через SFC 86 созданные DB: 60 000 до 60 999 | |
| Макс. число | ||
| Макс. размер | 8 Mbyte; при неоптимизированном доступе к узлам макс. размер БД составляет 64 килобайт | |
| Функциональные блоки (FB) | ||
| Диапазон числовых значений | 0 до 65 535 | |
| Макс. число | ||
| Макс. размер | 512 kbyte | |
| Функции (FC) | ||
| Диапазон числовых значений | 0 до 65 535 | |
| Макс. число | ||
| Макс. размер | 512 kbyte | |
| Организационные блоки (OB) | ||
| Макс. размер | 512 kbyte | |
| Число свободных организационных блоков циклического выполнения | 100 | |
| Число организационных блоков прерывания по времени | 20 | |
| Число организационных блоков прерываний с задержкой | 20 | |
| Число организационных блоков циклических прерываний | 20 | |
| Число организационных блоков аппаратного прерывания | 50 | |
| Число организационных блоков прерывания DPV1 | 3 | |
| Число организационных блоков прерываний циклов тактовой синхронизации | 2 | |
| Число организационных блоков прерываний технологических циклов тактовой синхронизации | 2 | |
| Число пусковых организационных блоков | 100 | |
| Число организационных блоков обработки асинхронных ошибок | 4 | |
| Число организационных блоков обработки синхронных ошибок | 2 | |
| Число организационных блоков обработки диагностических сигналов | 1 | |
| Глубина вложенности | ||
| на класс приоритета | 24 | |
| Счетчики, таймеры и их остаток | ||
| Счетчик S7 | ||
| Число | 2 048 | |
| Остаточность | ||
| — настраивается | Да | |
| Счетчик IEC | ||
| Число | неограниченное число (ограничение только посредством ОЗУ) | |
| Остаточность | ||
| — настраивается | Да | |
| Таймеры S7 | ||
| Число | 2 048 | |
| Остаточность | ||
| — настраивается | Да | |
| Таймер IEC | ||
| Число | неограниченное число (ограничение только посредством ОЗУ) | |
| Остаточность | ||
| — настраивается | ||
| Области данных и их остаток | ||
| общая остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 768 kbyte; остаточная память, предназначенная для хранения маркеров, времени, счетчиков, блоков данных и технологических данных (осей): 700 Кбайт | |
| Маркер | ||
| Макс. число | 16 kbyte | |
| Число меток синхронизации | 8; 8 битов маркировки такта, собранные в одном байте маркировки такта | |
| Блоки управляющих данных | ||
| Настраиваемый остаток | Да | |
| Предварительно заданный остаток | Нет | |
| Локальные данные | ||
| на класс приоритета, макс. | 64 kbyte; макс. 16 Кбайт на блок | |
| Адресная область | ||
| Число модулей ввода-вывода | 16 384; макс. количество модулей / подмодули | |
| Периферийная адресная область | ||
| Вводы | 32 kbyte; все входы включены в образ процесса | |
| Выводы | 32 kbyte; все выходы включены в образ процесса | |
| в том числе на каждую встроенную подсистему ввода-вывода | ||
| — Вводы (объем) | 16 kbyte; 16 Кбайт по встроенному интерфейсу PROFINET IO, 8 Кбайт по встроенному интерфейсу DP | |
| — Выводы (объем) | 16 kbyte; 16 Кбайт по встроенному интерфейсу PROFINET IO, 8 Кбайт по встроенному интерфейсу DP | |
| в том числе на CM/CP | ||
| — Вводы (объем) | 8 kbyte | |
| — Выводы (объем) | 8 kbyte | |
| Частичный образ процесса | ||
| Макс. число частичных образов процесса | 32 | |
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | ||
| Адресное пространство на одну станцию | ||
| Макс. адресное пространство на станцию | ||
| Конфигурация аппаратного обеспечения | ||
| Число децентрализованных систем ввода-вывода | 20 | |
| Число ведущих устройств DP | ||
| встроенный | 1 | |
| по CM | 8; В совокупности может быть вставлено не более 8 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet) | |
| Число контроллеров ввода-вывода | ||
| встроенный | 1 | |
| по CM | 8; В совокупности может быть вставлено не более 8 коммуникационных модуля/коммуникационных процессора (PROFIBUS, PROFINET, Ethernet) | |
| Монтажные стойки | ||
| Макс. число модулей на монтажную стойку | 32; ЦП + 31 модуль | |
| Макс. число строк | 1 | |
| Коммуникационный модуль для двухточечного соединения | ||
| Число коммуникационных модулей для двухточечного соединения | число подсоединяемых коммуникационных модулей PtP ограничено имеющимся числом гнезд | |
| Время | ||
| Часы | ||
| Тип | Аппаратные часы | |
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C, норм. | |
| Макс. отклонение в день | 10 s; норм.: 2 с | |
| Счетчик рабочего времени | ||
| Число | 16 | |
| Синхронизация времени | ||
| поддерживается | Да | |
| на DP, ведущее устройство | Да | |
| на DP, подчиненное устройство | ||
| в AS, ведущее устройство | Да | |
| в AS, подчиненное устройство | Да | |
| на Ethernet по NTP | Да | |
| Интерфейсы | ||
| Число разъемов PROFINET | 2 | |
| Число интерфейсов PROFIBUS | 1 | |
| 1. интерфейс | ||
| Физические параметры интерфейсов | ||
| Число портов | 2 | |
| встроенный коммутатор | Да | |
| RJ 45 (Ethernet) | Да; X1 | |
| — Макс. скорости передачи данных | ||
| Функции | ||
| Контроллер PROFINET IO | Да | |
| Устройство ввода-вывода PROFINET | Да | |
| Ведущее устройство PROFIBUS DP | ||
| Подчиненное устройство PROFIBUS DP | ||
| Связь SIMATIC | Да | |
| Открытая связь IE | Да | |
| Интернет-сервер | Да | |
| Резервирование среды передачи | Да | |
| Контроллер PROFINET IO | ||
| Службы | ||
| — Связь PG/OP | ||
| — S7-маршрутизация | ||
| — Тактовая синхронизация | ||
| — Открытая связь IE | ||
| — IRT | ||
| — MRP | ||
| — PROFIenergy | ||
| — Пуск согласно приоритету | ||
| — Макс. число подключаемых устройств ввода-вывода | ||
| — из них IO-устройств с IRT, макс. | ||
| — из них на линию, макс. | ||
| — Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilitt" (высокая гибкость) | ||
| — из них на линию, макс. | ||
| — Макс. число подключаемых устройств ввода-вывода для RT | ||
| — из них на линию, макс. | ||
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | ||
| — устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается | ||
| — Макс. число устройств ввода-вывода на инструмент | ||
| — Время актуализации | ||
| Время обновления при IRT | ||
| — для тактового импульса передачи 125 мкс | ||
| — для тактового импульса передачи 187,5 мкс | ||
| — для тактового импульса передачи 250 мкс | ||
| — для тактового импульса передачи 500 мкс | ||
| — для тактового импульса передачи 1 мс | ||
| — для тактового импульса передачи 2 мс | ||
| — для тактового импульса передачи 4 мс | ||
| — при IRT и параметрировании «непрямых» тактовых импульсов передачи | ||
| Время обновления при RT | ||
| — для тактового импульса передачи 250 мкс | ||
| — для тактового импульса передачи 500 мкс | ||
| — для тактового импульса передачи 1 мс | ||
| — для тактового импульса передачи 2 мс | ||
| — для тактового импульса передачи 4 мс | ||
| Устройство ввода-вывода PROFINET | ||
| Службы | ||
| — Связь PG/OP | ||
| — S7-маршрутизация | ||
| — Тактовая синхронизация | ||
| — Открытая связь IE | ||
| — IRT | ||
| — MRP | ||
| — MRPD | ||
| — PROFIenergy | ||
| — Пуск согласно приоритету | ||
| — Shared Device | ||
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | ||
| 2. интерфейс | ||
| Физические параметры интерфейсов | ||
| Число портов | 1 | |
| встроенный коммутатор | Нет | |
| RJ 45 (Ethernet) | Да; X2 | |
| — Макс. скорости передачи данных | ||
| RS 485 | ||
| Функции | ||
| Контроллер PROFINET IO | Нет | |
| Устройство ввода-вывода PROFINET | Нет | |
| Ведущее устройство PROFIBUS DP | ||
| Подчиненное устройство PROFIBUS DP | ||
| Связь SIMATIC | Да | |
| Открытая связь IE | Да | |
| Интернет-сервер | Да | |
| Резервирование среды передачи | ||
| Контроллер PROFINET IO | ||
| Службы | ||
| — Связь PG/OP | ||
| — S7-маршрутизация | ||
| — Тактовая синхронизация | ||
| — Открытая связь IE | ||
| — IRT | ||
| — MRP | ||
| — PROFIenergy | ||
| — Пуск согласно приоритету | ||
| — Макс. число подключаемых устройств ввода-вывода | ||
| — Макс. число подключаемых устройств ввода-вывода для RT | ||
| — из них на линию, макс. | ||
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | ||
| — устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается | ||
| — Макс. число устройств ввода-вывода на инструмент | ||
| — Время актуализации | ||
| Время обновления при IRT | ||
| — для тактового импульса передачи 125 мкс | ||
| — для тактового импульса передачи 187,5 мкс | ||
| — для тактового импульса передачи 250 мкс | ||
| — для тактового импульса передачи 500 мкс | ||
| — для тактового импульса передачи 1 мс | ||
| — для тактового импульса передачи 2 мс | ||
| — для тактового импульса передачи 4 мс | ||
| — при IRT и параметрировании «непрямых» тактовых импульсов передачи | ||
| Время обновления при RT | ||
| — для тактового импульса передачи 250 мкс | ||
| — для тактового импульса передачи 500 мкс | ||
| — для тактового импульса передачи 1 мс | ||
| — для тактового импульса передачи 2 мс | ||
| — для тактового импульса передачи 4 мс | ||
| Устройство ввода-вывода PROFINET | ||
| Службы | ||
| — Связь PG/OP | ||
| — S7-маршрутизация | ||
| — Тактовая синхронизация | ||
| — Открытая связь IE | ||
| — IRT | ||
| — MRP | ||
| — MRPD | ||
| — PROFIenergy | ||
| — Пуск согласно приоритету | ||
| — Shared Device | ||
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | ||
| 3. интерфейс | ||
| Физические параметры интерфейсов | ||
| Число портов | 1 | |
| встроенный коммутатор | ||
| RJ 45 (Ethernet) | ||
| — Макс. скорости передачи данных | ||
| RS 485 | Да | |
| Функции | ||
| Контроллер PROFINET IO | ||
| Устройство ввода-вывода PROFINET | ||
| Ведущее устройство PROFIBUS DP | Да | |
| Подчиненное устройство PROFIBUS DP | Нет | |
| Связь SIMATIC | Да | |
| Открытая связь IE | ||
| Интернет-сервер | ||
| 4. интерфейс | ||
| Физические параметры интерфейсов | ||
| Число портов | ||
| RS 485 | ||
| Функции | ||
| Ведущее устройство PROFIBUS DP | ||
| Подчиненное устройство PROFIBUS DP | ||
| Связь SIMATIC | ||
| Открытая связь IE | ||
| 5. интерфейс | ||
| Физические параметры интерфейсов | ||
| RS 485 | ||
| Протоколы | ||
| Ведущее устройство PROFIBUS DP | ||
| Подчиненное устройство PROFIBUS DP | ||
| Связь SIMATC | ||
| Открытая связь IE | ||
| Физические параметры интерфейсов | ||
| RJ 45 (Ethernet) | ||
| 100 Мбит/с | Да | |
| 1000 Мбит/с | ||
| Автоматическое определение | Да | |
| Автоматическая коммутация | Да | |
| Светодиодный индикатор состояния Industrial-Ethernet | Да | |
| RS 485 | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| Протоколы | ||
| Число соединений | ||
| Макс. число соединений | 320; по встроенным интерфейсам ЦП и подключенным коммуникационным процессорам/модулям | |
| Число соединений, резервируемых для ES/HMI/интернета | 10 | |
| Число соединений по встроенным интерфейсам | 160 | |
| Число соединений на CP/CM | ||
| Число соединений S7-маршрутизации | 64; суммарно, по PROFIBUS поддерживается только 16 соединений маршрутизации S7 | |
| Контроллер PROFINET IO | ||
| Службы | ||
| — Связь PG/OP | Да | |
| — S7-маршрутизация | Да | |
| — Число соединений S7-маршрутизации | ||
| — Маршрутизация наборов данных | ||
| — Тактовая синхронизация | Да | |
| — Открытая связь IE | Да | |
| — IRT | Да | |
| — MRP | Да; в качестве резервного управляющего устройства MRP и/или MRP-клиента; макс. число устройств в кольце: 50 | |
| — MRPD | ||
| — PROFIenergy | Да | |
| — Пуск согласно приоритету | Да; макс. 32 PROFINET-устройства | |
| — Макс. число подключаемых устройств ввода-вывода | 512; В совокупности может быть подключено не более 1000 децентрализованных периферийных устройств по PROFIBUS или PROFINET. | |
| — из них IO-устройств с IRT, макс. | 64 | |
| — Макс. число подключаемых устройств ввода-вывода для RT | 512 | |
| — из них на линию, макс. | 512 | |
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | 8 | |
| — Макс. число устройств ввода-вывода на инструмент | 8 | |
| — Время актуализации | Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных | |
| Время обновления при IRT | ||
| — для тактового импульса передачи 125 мкс | ||
| — для тактового импульса передачи 187,5 мкс | ||
| — для тактового импульса передачи 250 мкс | от 250 мкс до 4 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 375 мкс синхронного по такту OB является основополагающим | |
| — для тактового импульса передачи 500 мкс | от 500 мкс до 8 мс | |
| — для тактового импульса передачи 1 мс | от 1 мс до 16 мс | |
| — для тактового импульса передачи 2 мс | от 2 мс до 32 мс | |
| — для тактового импульса передачи 4 мс | от 4 мс до 64 мс | |
| — при IRT и параметрировании «непрямых» тактовых импульсов передачи | Время актуализации = настраиваемые «нечетные» тактовые импульсы передачи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс) | |
| Время обновления при RT | ||
| — для тактового импульса передачи 250 мкс | от 250 мкс до 128 мс | |
| — для тактового импульса передачи 500 мкс | от 500 мкс до 256 мс | |
| — для тактового импульса передачи 1 мс | от 1 мс до 512 мс | |
| — для тактового импульса передачи 2 мс | от 2 мс до 512 мс | |
| — для тактового импульса передачи 4 мс | от 4 мс до 512 мс | |
| Устройство ввода-вывода PROFINET | ||
| Службы | ||
| — Связь PG/OP | Да | |
| — S7-маршрутизация | Да | |
| — Маршрутизация наборов данных | ||
| — Тактовая синхронизация | Нет | |
| — Открытая связь IE | Да | |
| — IRT | Да | |
| — MRP | Да | |
| — MRPD | ||
| — PROFIenergy | Да | |
| — Shared Device | Да | |
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 4 | |
| Связь SIMATIC | ||
| Связь PG/OP | ||
| S7-маршрутизация | ||
| S7-связь, в качестве сервера | Да | |
| S7-связь, в качестве клиента | Да | |
| Макс. количество полезных данных на запрос | см. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя)) | |
| Открытая связь IE | ||
| TCP/IP | Да | |
| — Макс. размер данных | 64 kbyte | |
| — Несколько пассивных соединений на порт, поддерживается | Да | |
| ISO-on-TCP (RFC1006) | Да | |
| — Макс. размер данных | 64 kbyte | |
| UDP | Да | |
| — Макс. размер данных | 1 472 byte | |
| DHCP | Нет | |
| SNMP | Да | |
| DCP | Да | |
| LLDP | Да | |
| Интернет-сервер | ||
| HTTP | Да; Стандартные страницы и страницы, определяемые пользователем | |
| HTTPS | Да; Стандартные страницы и страницы, определяемые пользователем | |
| Ведущее устройство PROFIBUS DP | ||
| Макс. число соединений | 48; для встроенного интерфейса PROFIBUS DP | |
| Службы | ||
| — Связь PG/OP | Да | |
| — S7-маршрутизация | Да | |
| — Число соединений S7-маршрутизации | ||
| — Маршрутизация наборов данных | Да | |
| — Тактовая синхронизация | Да | |
| — Равноудаленность | Да | |
| — Число подчиненных устройств DP | 125; В совокупности может быть подключено не более 1000 децентрализованных периферийных устройств по PROFIBUS или PROFINET. | |
| — Активация/деактивация подчиненного устройства DP | Да | |
| OPC UA | ||
| OPC UA Client | ||
| OPC UA Server | ||
| — Аутентификация приложения | ||
| — Правила разграничения доступа | ||
| — Аутентификация пользователя | ||
| Другие протоколы | ||
| MODBUS | Да; MODBUS TCP | |
| Резервирование среды передачи | ||
| Нормальное время переключения в случае прерывания линии | 200 ms | |
| Макс. число абонентов в кольце | 50 | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Да; с мин. числом OB 6 x цикл 375 мкс | |
| Равноудаленность | Да | |
| Функции оповещения S7 | ||
| Макс. число запрашиваемых станций для функций оповещения | 32 | |
| Сообщения относительно блоков | Да | |
| Макс. число настраиваемых аварийных сигналов | 10 000 | |
| Число одновременно активных аварийных сигналов в пуле аварийных сигналов | ||
| Число резервированных аварийных сигналов пользователя | 1 000 | |
| Число резервированных аварийных сигналов для системной диагностики | 200 | |
| Количество резервированных аварийных сигналов для технологических объектов Motion Control | 160 | |
| Функции испытания и ввода в эксплуатацию | ||
| Общий ввод в эксплуатацию (Team Engineering) | Да; возможен параллельный онлайн-доступ для до 10 систем инжиниринга | |
| максимальное количество параллельных ES-клиентов | ||
| Блок состояния | Да; до 16 одновременно (в сумме через все клиенты ES) | |
| Одиночный шаг | Нет | |
| Число контрольных точек | ||
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики | |
| Макс. число переменных | ||
| — из них переменных состояния, макс. | 200; на запрос | |
| — из них переменных управления, макс. | 200; на запрос | |
| Принудительное исполнение | ||
| Принудительное исполнение | ||
| Принудительное исполнение, переменные | Периферийные входы/выходы | |
| Макс. число переменных | 200 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 3 200 | |
| — из них устойчивых к отказу сети | 1 000 | |
| Слежения | ||
| Количество слежений с возможностью проектирования | 8; на одно слежение возможны данные в объеме 512 кбайт | |
| Объем памяти на слежение, макс. | ||
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностический светодиодный индикатор | ||
| Светодиод RUN/STOP | Да | |
| Светодиод ERROR | Да | |
| Светодиод MAINT | Да | |
| Контроль напряжения питания (PWR-LED) | ||
| Индикатор соединения LINK TX/RX | Да | |
| Поддерживаемые технологические объекты | ||
| Управление перемещениями | Да | |
| Количество имеющихся ресурсов Motion Control для технологических объектов (кроме кулачковых шайб) | ||
| Необходимые ресурсы Motion Control | ||
| — на ось числа оборотов | ||
| — на ось позиционирования | ||
| — на ведомую ось | ||
| — на внешний датчик | ||
| — на кулачок | ||
| — на кривую кулачка | ||
| — на измерительный щуп | ||
| Ось числа оборотов | ||
| — Макс. число осей числа оборотов | 96; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool | |
| — Емкость памяти на ось числа оборотов | ||
| — в том числе остаточная емкость памяти | ||
| — Нормальное время обработки на одну ось числа оборотов | ||
| Ось позиционирования | ||
| — Макс. число осей позиционирования | 96; Условие: другие объекты технологии Motion не созданы; римечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool | |
| — Количество позиционирующих осей при цикле управления перемещения 4 мс (типовое значение) | ||
| — Количество позиционирующих осей при цикле управления перемещения 8 мс (типовое значение) | ||
| — Емкость памяти на ось позиционирования | ||
| — в том числе остаточная емкость памяти | ||
| — Нормальное время обработки на одну ось позиционирования | ||
| Оси равномерного хода (относительный равномерный ход редукторов) | ||
| — Количество осей, макс. | 48; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool | |
| Внешние датчики | ||
| — Макс. число внешних датчиков | 96; Условие: другие объекты технологии Motion не созданы; примечание: количество осей воздействует на длительность цикла программы SPS; помощь в выборе через инструмент TIA Selection Tool | |
| — Емкость памяти на внешний датчик | ||
| — в том числе остаточная емкость памяти | ||
| — Нормальное время обработки на внешний датчик | ||
| Кулачки | ||
| — Макс. число кулачков | ||
| Кривая кулачка | ||
| — Макс. число кривых кулачка | ||
| Измерительный щуп | ||
| — Макс. число измерительных щупов | ||
| Регулятор | ||
| PID_Compact | Да; универсальный ПИД-регулятор со встроенными функциями оптимизации | |
| — Емкость памяти на PID_Compact | ||
| — в том числе остаточная емкость памяти | ||
| — Нормальное время обработки на PID_Compact | ||
| PID_3Step | Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов | |
| — Емкость памяти на PID_3Step | ||
| — в том числе остаточная емкость памяти | ||
| — Нормальное время обработки на PID_3Step | ||
| PID-Temp | Да; ПИД-регулятор со встроенными функциями оптимизации для температуры | |
| — Емкость памяти на PID_Temp | ||
| — в том числе остаточная емкость памяти | ||
| — Тип. время обработки на PID_Temp | ||
| Счет и измерение | ||
| Высокоскоростной датчик | Да | |
| — Емкость памяти на высокоскоростной датчик | ||
| — в том числе остаточная емкость памяти | ||
| — Нормальное время обработки на высокоскоростной датчик | ||
| Измерение | ||
| — Емкость памяти на измерение | ||
| — в том числе остаточная емкость памяти | ||
| — Нормальное время обработки на измерение | ||
| Допустимая разность потенциалов | ||
| между различными цепями | ||
| Изоляция | ||
| Изоляция, испытанная посредством | ||
| Стандарты, допуски, сертификаты | ||
| Для использования на железной дороге | ||
| EN 50121-3-2 | ||
| EN 50121-4 | ||
| EN 50124-1 | ||
| EN 50125-1 | ||
| EN 50125-2 | ||
| EN 50125-3 | ||
| EN 50155 | ||
| EN 61373 | ||
| Противопожарная защита согласно EN 45545-2 | ||
| Максимально достижимый класс безопасности в безопасном режиме | ||
| SIL согласно EN 50126, 50128, 50129 | ||
| Режим с низкой частотой запросов: PFDavg согласно SIL3 | ||
| Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3 | ||
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| Горизонтальное монтажное положение, мин. | 0 °C | |
| Горизонтальное монтажное положение, макс. | 60 °C; Дисплей: 50 ; при норм. рабочей температуре 50 дисплей отключается | |
| Вертикальное монтажное положение, мин. | 0 °C | |
| Вертикальное монтажное положение, макс. | 40 °C; Дисплей: 40 ; если рабочая температура превышает нормальную температуру 40 , то дисплей отключается | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | ||
| макс. | ||
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к биологически активным веществам/соответствие EN 60721-3-5 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-5 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным веществам/соответствие EN 60721-3-5 | ||
| Проектирование | ||
| Программирование | ||
| Язык программирования | ||
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да | |
| — CFC | ||
| — GRAPH | Да | |
| Защита ноу-хау | ||
| Защита программ пользователя | Да | |
| Защита от копирования | Да | |
| Защита блоков | Да | |
| Защита доступа | ||
| Пароль для дисплея | Да | |
| Степень защиты: защита от записи | Да | |
| Степень защиты: защита от записи/чтения | Да | |
| Степень защиты: Защита от записи для отказоустойчивой системы | ||
| — с STEP 7 Safety Version | ||
| Степень защиты: полная защита | Да | |
| Контроль времени цикла | ||
| нижний предел | настраиваемое минимальное время цикла | |
| верхний предел | задаваемое максимальное время цикла | |
| Интерфейсы Open Development | ||
| Макс. размер ODK SO-файла | ||
| Размеры | ||
| Ширна | 175 mm | |
| Высота | 147 mm | |
| Глубина | 129 mm | |
| Массы | ||
| Масса, прибл. | 1 978 g | |
| Прочее | ||
| Примечание: | ||
| последнее изменение: | 08.07.2016 | |
Техническая документация по 6ES75173AP000AB0
- Каталог продукции «Программируемые контроллеры S7-1500»
язык: RU, страниц: 164, размер: 12.71 Мб - Брошюра «SIMATIC S7-1500 - универсальные программируемые контроллеры нового поколения»
язык: RU, страниц: , размер: 231.19 Кб - Брошюра «SIMATIC S7-1500 плюс TIA Portal. Мощность + эффективность. Безусловный плюс в автоматизации»
язык: RU, страниц: 8, размер: 939.67 Кб - Обзорный буклет «S7-1500 — программируемый контроллер нового поколения»
язык: RU, страниц: , размер: 5.14 Мб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Аналоговый модуль ввода AI 4xU/I/RTD/TC»
язык: RU, страниц: 98, размер: 1.76 Мб - Руководство по конфигурированию/установке «SIMATI S7-1500/ET 200MP Модуль аналогового ввода AI 8xU/I HS»
язык: RU, страниц: 500, размер: 1.98 Мб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Модуль аналогового ввода AI 8xU/I/RTD/TC ST»
язык: RU, страниц: 500, размер: 3.17 Мб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Аналоговый модуль ввода AQ 2xU/I ST»
язык: RU, страниц: , размер: 946.81 Кб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Модуль аналогового ввода AQ 4xU/I ST»
язык: RU, страниц: 500, размер: 1.43 Мб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Модуль аналогового ввода AQ 8xU/I HS»
язык: RU, страниц: 500, размер: 1.90 Мб
