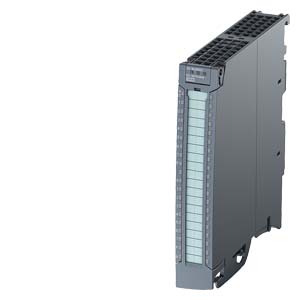

6ES7522-1BH10-0AA0 Программируемый контроллер
SIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ DQ 16 X 24VDC/0.5A, 16 КАНАЛОВ В ГРУППАХ ПО 8, 4 A НА ГРУППУ, В КОМПЛЕКТЕ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С ТЕХНИКОЙ ПОДКЛЮЧЕНИЯ PUSH-IN
Программируемые логические контроллеры Simatic S7-1500 - это новейшее семейство контроллеров Сименс обладающих великолепными характеристиками, отличным набором функций и впечатляющим быстродействием. В новых контроллерах S7-1500 значительно снижено время реакции на внешние события. Благодаря такому высокому уровню производительности контроллеры S7-1500 могут быть использованы для решения задач среднего и высокого уровня сложности.
Удобная конструкция программируемого контроллера S7-1500 и его модульность позволяют его максимально адаптировать к требованиям решаемой задачи. Контроллер имеет естественное охлаждение. В случае модернизации системы контроллер обеспечивает свободное наращивание функциональных возможностей. Повышенная степень защиты программы и данных обеспечивают разработчиков дополнительным уровнем безопасности.
Состав 6ES7522-1BH10-0AA0
Установка всех модулей ПЛК осуществляется на профильную шину S7-1500. Допустима установка до 32 модулей контроллера в одну монтажную стойку. Последовательность размещения модулей произвольна. Через интерфейсные модули ET 200MP и сеть PROFINET имеется возможность подключать дополнительные стойки с дополнительными модулями расширения к контроллеру S7-1500.
С помощью съемных дисплеев, которыми комплектуются все модули ЦПУ S7-1500, эксплуатационные характеристики контроллер заметно повышаются. Благодаря применению съемного дисплея можно, без применения программатора, произвести изменение различных параметров, в том числе изменить IP-адрес, имя станции и т.д. На дисплей можно выводить диагностическую информацию и аварийные сообщения, а в системе распределенного или локального ввода-вывода можно отображать состояние модулей, а так же отображать серийные и заказные номера и версии ПО модулей системы. Удаление и установку дисплея можно производить в процессе работы контроллера.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES75221BH100AA0
| | SIMATIC S7-1500, DIGITAL OUTPUT MODULE, DQ 16 X 24VDC/0.5A; 16 CHANNELS IN GROUPS OF 8, 4 A PER GROUP; INCL. FRONT CONNECTOR PUSH-IN | |
| Общая информация | ||
| Обозначение типа продукта | DQ 16 x 24 В пост. тока/0,5 A BA | |
| Функциональный стандарт HW | FS01 | |
| Версия микропрограммного обеспечения | V1.0.0 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V13/V13 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | V1.0/V5.1 | |
| PROFINET, версия не ниже GSD/GSD-Revision | V2.3/- | |
| Режим работы | ||
| DQ | Да | |
| DQ с функцией экономии энергии | Нет | |
| ШИМ | Нет | |
| Выборка с запасом по частоте дискретизации | Нет | |
| MSO | Да | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да; посредством внутренней защиты предохранителями, 7 A на группу | |
| Входной ток | ||
| Макс. потребление тока | 30 mA | |
| Выходное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| Мощность | ||
| Потребляемая мощность шины на задней стенке | 1,15 W | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 2,2 W | |
| Цифровые выводы | ||
| Вид выходов | 16 | |
| с втекающим током | Да | |
| Защита от короткого замыкания | Да | |
| Нормальный порог срабатывания | 1 A | |
| Ограничение индуктивного напряжения отключения | L+ (-53 В) | |
| Включение цифрового входа | Да | |
| Коммутационная способность выходов | ||
| при омической нагрузке, макс. | 0,5 A | |
| при ламповой нагрузке, макс. | 5 W | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | 48 | |
| верхний предел | 12 k | |
| Выходное напряжение | ||
| для сигнала "1", мин. | L+ (-0,8 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 0,5 A | |
| для сигнала "1", диапазон допустимых значений, макс. | 0,5 A | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 100 µs | |
| с "1" на "0", макс. | 500 µs | |
| Параллельное подключение двух выходов | ||
| для логических схем | Да | |
| для повышения мощности | Нет | |
| для резервного включения нагрузки | Да | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 100 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz; согласно IEC 60947-5-1, DC-13 | |
| при ламповой нагрузке, макс. | 10 Hz | |
| Суммарный ток выходов | ||
| Макс. ток на канал | 0,5 A; см. дополнительное описание в руководстве | |
| Макс. суммарный ток на узел | 4 A; см. дополнительное описание в руководстве | |
| Макс. ток на модуль | 8 A; см. дополнительное описание в руководстве | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | Нет | |
| Возможность включения заменяющих значений | Нет | |
| Аварийные сигналы | ||
| Диагностический сигнал | Нет | |
| Диагностические сообщения | ||
| Контроль напряжения питания | Нет | |
| Обрыв провода | Нет | |
| Короткое замыкание | Нет | |
| Суммарная ошибка | Нет | |
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | Да; зеленые светодиоды | |
| Светодиод ERROR | Да; красный светодиод | |
| Контроль напряжения питания (PWR-LED) | Да; зеленые светодиоды | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Нет | |
| для диагностики модуля | Нет | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Нет | |
| между каналами, в блоках для | 8 | |
| между каналами и шиной на задней стенке | Да | |
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Децентрализованный режим работы | ||
| Пуск согласно приоритету | Да | |
| Размеры | ||
| Ширина | 25 mm | |
| Высота | 147 mm | |
| Глубина | 129 mm | |
| Массы | ||
| Масса, прибл. | 230 g | |
| Прочее | ||
| Примечание: | Поставка включает 40-полюсный вставной передний штекер | |
| последнее изменение: | 28.06.2016 | |
