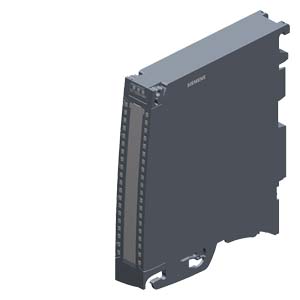

6ES7531-7QD00-0AB0 Программируемый контроллер
SIMATIC S7-1500, МОДУЛЬ АНАЛОГОВЫХ ВХОДОВ AI 4 X U/I/RTD/TC, СИГНАЛЫ: ТОК/НАПРЯЖЕНИЕ/ТЕРМОСОПРОТИВЛЕН ИЯ/ТЕРМОПАРЫ, РАЗРЕШЕНИЕ 16 БИТ, ТОЧНОСТЬ 0.3 %, 4 КАНАЛОВ В ГРУППЕ ПО 4, НАПРЯЖЕНИЕ ОБЩЕГО РЕЖИМА ПРИБЛ. 10 В, ДИАГНОСТИКА, ДИАГНОСТИЧЕСКИЕ ТРЕВОЖНЫЕ СООБЩЕНИЯ, В КОМЛЕКТЕ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С КЛЕММАМИ PUSH-IN, ВВОДНОЙ АДАПТЕР, ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ЗАЗЕМЛЯЮЩИЙ ЗАЖИМ
Программируемые логические контроллеры Simatic S7-1500 - это новейшее семейство контроллеров Сименс обладающих великолепными характеристиками, отличным набором функций и впечатляющим быстродействием. В новых контроллерах S7-1500 значительно снижено время реакции на внешние события. Благодаря такому высокому уровню производительности контроллеры S7-1500 могут быть использованы для решения задач среднего и высокого уровня сложности.
Удобная конструкция программируемого контроллера S7-1500 и его модульность позволяют его максимально адаптировать к требованиям решаемой задачи. Контроллер имеет естественное охлаждение. В случае модернизации системы контроллер обеспечивает свободное наращивание функциональных возможностей. Повышенная степень защиты программы и данных обеспечивают разработчиков дополнительным уровнем безопасности.
Состав 6ES7531-7QD00-0AB0
Установка всех модулей ПЛК осуществляется на профильную шину S7-1500. Допустима установка до 32 модулей контроллера в одну монтажную стойку. Последовательность размещения модулей произвольна. Через интерфейсные модули ET 200MP и сеть PROFINET имеется возможность подключать дополнительные стойки с дополнительными модулями расширения к контроллеру S7-1500.
С помощью съемных дисплеев, которыми комплектуются все модули ЦПУ S7-1500, эксплуатационные характеристики контроллер заметно повышаются. Благодаря применению съемного дисплея можно, без применения программатора, произвести изменение различных параметров, в том числе изменить IP-адрес, имя станции и т.д. На дисплей можно выводить диагностическую информацию и аварийные сообщения, а в системе распределенного или локального ввода-вывода можно отображать состояние модулей, а так же отображать серийные и заказные номера и версии ПО модулей системы. Удаление и установку дисплея можно производить в процессе работы контроллера.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES75317QD000AB0
| | SIMATIC S7-1500, ANALOG INPUT MODULE AI 4 X U/I/RTD/TC, 16 BITS OF RESOLUTION, ACCURACY 0.3 %; 4 CHANNELS IN GROUPS OF 4; 2 CHANNNELS FOR RTD MEASURING, COMMON MODE VOLTAGE APPR. 10 V; DIAGNOSIS, PROCESSALARMS INCL. FRONT CONNECTOR PUSH-IN, FEEDING ELEMENT, SHIELDING ELEMENT, SHIELDING CLAMP | |
| Общая информация | ||
| Обозначение типа продукта | AI 4 x U/I/RTD/TC ST | |
| Функциональный стандарт HW | FS01 | |
| Версия микропрограммного обеспечения | V1.0.0 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | Версия 13/версия 13.0.2 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | V1.0/V5.1 | |
| PROFINET, версия не ниже GSD/GSD-Revision | V2.3/- | |
| Режим работы | ||
| Выборка с запасом по частоте дискретизации | Нет | |
| MSI | Да | |
| Конфигурация CiR в режиме RUN | ||
| Изменение параметров в режиме RUN возможно | Да | |
| Калибровка в режиме RUN возможна | Да | |
| Напряжение питания | Номинальное значение (пост. ток) | 24 V |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| Макс. потребление тока | 140 mA; при питании 24 В пост. тока | |
| Питание датчика | ||
| Питание датчика 24 В | ||
| Защита от короткого замыкания | Да | |
| Макс. выходной ток | 53 mA | |
| Мощность | ||
| Потребляемая мощность шины на задней стенке | 0,7 W | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 2,3 W | |
| Аналоговые вводы | ||
| Число аналоговых входов | 4 | |
| при измерении тока | 4 | |
| при измерении напряжения | 4 | |
| при измерении сопротивления/измерении резистивным термометром | 2 | |
| при измерении термочувствительным элементом | 4 | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 28,8 V | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
| техническую единицу измерения емпературы можно задать | Да; °C/°F/K | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 1 В до 5 В | Да | |
| Входное сопротивление (от 1 В до 5 В) | 100 k | |
| от -1 до +1 В | Да | |
| Сопротивление на входе (от -1 до 1 В) | 10 M | |
| от -10 до +10 В | Да | |
| Сопротивление на входе (от -10 до 10 В) | 100 k | |
| от -2,5 до +2,5 В | Да | |
| Сопротивление на входе (от -2,5 до 2,5 В) | 10 M | |
| от -250 до +250 мВ | Да | |
| Сопротивление на входе (от -250 до +250 мВ) | 10 M | |
| от -5 до +5 В | Да | |
| Сопротивление на входе (от -5 до +5 В) | 100 k | |
| от -50 до +50 мВ | Да | |
| Сопротивление на входе (от -50 до +50 мВ) | 10 M | |
| от -500 до +500 мВ | Да | |
| Сопротивление на входе (от -500 до +500 мВ) | 10 M | |
| от -80 до +80 мВ | Да | |
| Сопротивление на входе (от -80 до 80 мВ) | 10 M | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| Сопротивление на входе (от 0 до 20 мА) | 25 ; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора | |
| от -20 мА до +20 мА | Да | |
| Входное сопротивление (от -20 мА до +20 мА) | 25 ; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора | |
| от 4 мА до 20 мA | Да | |
| Входное сопротивление (от 4 мА до 20 мA) | 25 ; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора | |
| Диапазоны входных параметров (номинальные значения), термоэлементы | ||
| Тип B | Да | |
| Сопротивление на входе (тип B) | 10 M | |
| Тип E | Да | |
| Сопротивление на входе (тип E) | 10 M | |
| Тип J | Да | |
| Сопротивление на входе (тип J) | 10 M | |
| Тип K | Да | |
| Сопротивление на входе (тип K) | 10 M | |
| Тип N | Да | |
| Сопротивление на входе (тип N) | 10 M | |
| Тип R | Да | |
| Сопротивление на входе (тип R) | 10 M | |
| Тип S | Да | |
| Сопротивление на входе (тип S) | 10 M | |
| Тип T | Да | |
| Сопротивление на входе (тип T) | 10 M | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Ni 100 | Да; Стандарт/климатический | |
| Сопротивление на входе (Ni 100) | 10 M | |
| Ni 1000 | Да; Стандарт/климатический | |
| Сопротивление на входе (Ni 1000) | 10 M | |
| LG-Ni 1000 | Да; Стандарт/климатический | |
| Сопротивление на входе (LG-Ni 1000) | 10 M | |
| Pt 100 | Да; Стандарт/климатический | |
| Сопротивление на входе (Pt 100) | 10 M | |
| Pt 1000 | Да; Стандарт/климатический | |
| Сопротивление на входе (Pt 1000) | 10 M | |
| Pt 200 | Да; Стандарт/климатический | |
| Сопротивление на входе (Pt 200) | 10 M | |
| Pt 500 | Да; Стандарт/климатический | |
| Сопротивление на входе (Pt 500) | 10 M | |
| Диапазоны входных параметров (номинальные значения), сопротивления | ||
| от 0 до 150 Ом | Да | |
| Сопротивление на входе (от 0 до 150 Ом) | 10 M | |
| от 0 до 300 Ом | Да | |
| Сопротивление на входе (от 0 до 300 Ом) | 10 M | |
| от 0 до 600 Ом | Да | |
| Сопротивление на входе (от 0 до 600 Ом) | 10 M | |
| от 0 до 6000 Ом | Да | |
| Сопротивление на входе (от 0 до 6000 Ом) | 10 M | |
| Позистор | Да | |
| Сопротивление на входе (позистор) | 10 M | |
| Термоэлемент (TC) | ||
| Температурная компенсация | ||
| — параметрируемое | Да | |
| — внутренняя температурная компенсация | Да | |
| — компенсация для устанавливаемой температуры сравнения 0 °C | Да; задаваемое фиксированное значение | |
| — эталонный канал модуля | Да; 9-й Канал, который независимо от параметрирования других каналов может использоваться в качестве истинного 9-го RTD-канала или при измерении ТС для компенсации | |
| Длина провода | ||
| экранированные, макс. | 800 m; при U/I, 200 м с резистором/терморезистором, 50 м с термопарой | |
| Формирование аналоговой величины для входов | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Настраиваемое время интегрирования | Да | |
| Время интегрирования (мс) | 2,5 / 16,67 / 20 / 100 ms | |
| Основное время преобразования, включая время интегрирования (мс) | 9/23/27/107 мс | |
| — дополнительное время преобразования на контроль обрыва провода | 9 мс (учитывать при измерении R/RTD/TC) | |
| — дополнительное время преобразования на измерение сопротивления | 150 Ом, 300 Ом, 600 Ом, Pt100, Pt200, Ni100: 2 мс, 6000 Ом, Pt500, Pt1000, Ni1000, LG-Ni1000, PTC: 4 мс | |
| Подавление напряжения помех для частоты помех f1 в Гц | 400 / 60 / 50 / 10 | |
| Время для калибровки смещения (на каждый модуль) | Базовое время преобразования самого медленного канала | |
| Выравнивание результатов измерений | ||
| параметрируемое | Да | |
| Ступень: без ступени | Да | |
| Ступень: слабая | Да | |
| Ступень: средняя | Да | |
| Ступень: сильная | Да | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения | Да | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | |
| — Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя | 820 | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| для измерения сопротивления с двухпроводным соединением | Да; только для положительного ТКС | |
| для измерения сопротивления с трехпроводным соединением | Да; все измерительные диапазоны за пределами положительного ТКС, внутренняя компенсация сопротивления проводов | |
| для измерения сопротивления с четырехпроводным соединением | Да; все диапазоны измерений без положительного ТКС | |
| Погрешности/точность | ||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,02 % | |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,005 %/K; при TC, тип T 0,02 +/- %/K | |
| перекрестные модуляции между входами, макс. | -80 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,02 % | |
| Температурный датчик внутренней компенсации | +/-6 °C | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,3 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,3 % | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,3 % | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,3 %; Ptxxx стандарт: ±1,5 K, Ptxxx климатический: ±0,5 K, Nixxx стандарт: ±0,5 K, Nixxx климатический: ±0,3 K | |
| Термоэлемент относительно диапазона входных параметров, (+/-) | 0,3 %; Тип B: > 600 °C ±4,6 K, тип E: > -200 °C ±1,5 K, тип J: > -210 °C ±1,9 K, тип K: > -200 °C ±2,4 K, тип N: > -200 °C ±2,9 K, тип R: > 0 °C ±4,7 K, тип S: > 0 °C ±4,6 K, тип T: > -200 °C ±2,4 K | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,1 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,1 % | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,1 % | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,1 %; Ptxxx стандарт: ±0,7 K, Ptxxx климатический: ±0,2 K, Nixxx стандарт: ±0,3 K, Nixxx климатический: ±0,15 K | |
| Термоэлемент относительно диапазона входных параметров, (+/-) | 0,1 %; Тип B: > 600 °C ±1,7 K, тип E: > -200 °C ±0,7 K, тип J: > -210 °C ±0,8 K, тип K: > -200 °C ±1,2 K, тип N: > -200 °C ±1,2 K, тип R: > 0 °C ±1,9 K, тип S: > 0 °C ±1,9 K, тип T: > -200 °C ±0,8 K | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 40 dB | |
| Макс. синфазное напряжение | 10 V | |
| Мин. синфазные помехи | 60 dB | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Сигнал предельного значения | Да; по два значения верхнего и нижнего пределов | |
| Диагностические сообщения | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Да; Только при 1 – 5 В, 4 – 20 мА, термопара, резистор и терморезистор | |
| Переполнение/незаполнение | Да | |
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | Да; зеленые светодиоды | |
| Светодиод ERROR | Да; красный светодиод | |
| Контроль напряжения питания (PWR-LED) | Да; зеленые светодиоды | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Да; красный светодиод | |
| для диагностики модуля | Да; красный светодиод | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Нет | |
| между каналами, в блоках для | 4 | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением питания блока электроники | Да | |
| Допустимая разность потенциалов | ||
| между входами (UCM) | 20 В пост. тока | |
| между входами и массой аналогового модуля (UCM) | 10 В пост. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| Горизонтальное монтажное положение, мин. | 0 °C | |
| Горизонтальное монтажное положение, макс. | 60 °C | |
| Вертикальное монтажное положение, мин. | 0 °C | |
| Вертикальное монтажное положение, макс. | 40 °C | |
| Децентрализованный режим работы | ||
| Пуск согласно приоритету | Нет | |
| Размеры | ||
| Ширина | 25 mm | |
| Высота | ||
| Глубина | 129 mm | |
| Массы | ||
| Масса, прибл. | 210 g | |
| Прочее | ||
| Примечание: | В комплект поставки входит 40-полюсный вставной передний штекер. Дополнительная основная погрешность и шумовые помехи для времени интегрирования = 2,5 мс: Напряжение: ±250 мВ (±0,02 %), ±80 мВ (±0,05 %), ±50 мВ (±0,05 %); сопротивление: 150 Ом (±0,02 %); резистивный термометр: Pt100 климатический: ±0,08 K Ni100 климатический: ±0,08 K; термоэлемент: тип B, R, S: ±3 K, тип E, J, K, N, T: ±1 K | |
| последнее изменение: | 20.06.2016 | |
Техническая документация по 6ES75317QD000AB0
- Каталог продукции «Программируемые контроллеры S7-1500»
язык: RU, страниц: 164, размер: 12.71 Мб - Брошюра «SIMATIC S7-1500 - универсальные программируемые контроллеры нового поколения»
язык: RU, страниц: , размер: 231.19 Кб - Брошюра «SIMATIC S7-1500 плюс TIA Portal. Мощность + эффективность. Безусловный плюс в автоматизации»
язык: RU, страниц: 8, размер: 939.67 Кб - Обзорный буклет «S7-1500 — программируемый контроллер нового поколения»
язык: RU, страниц: , размер: 5.14 Мб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Аналоговый модуль ввода AI 4xU/I/RTD/TC»
язык: RU, страниц: 98, размер: 1.76 Мб - Руководство по конфигурированию/установке «SIMATI S7-1500/ET 200MP Модуль аналогового ввода AI 8xU/I HS»
язык: RU, страниц: 500, размер: 1.98 Мб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Модуль аналогового ввода AI 8xU/I/RTD/TC ST»
язык: RU, страниц: 500, размер: 3.17 Мб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Аналоговый модуль ввода AQ 2xU/I ST»
язык: RU, страниц: , размер: 946.81 Кб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Модуль аналогового ввода AQ 4xU/I ST»
язык: RU, страниц: 500, размер: 1.43 Мб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Модуль аналогового ввода AQ 8xU/I HS»
язык: RU, страниц: 500, размер: 1.90 Мб
