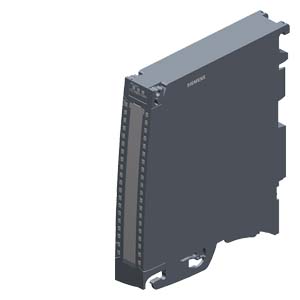

6ES7532-5NB00-0AB0 Программируемый контроллер
SIMATIC S7-1500, МОДУЛЬ АНАЛОГОВЫХ ВЫХОДОВ AQ 2 X U/I ST, СТАНДАРТНЫЙ, СИГНАЛЫ: ТОК/НАПРЯЖЕНИЕ, РАЗРЕШЕНИЕ 16 БИТ, ТОЧНОСТЬ 0.3 %, 2 КАНАЛА В ГРУППЕ ПО 2, ДИАГНОСТИКА, ЗАМЕЩАЮЩЕЕ ЗНАЧЕНИЕ, В КОМЛЕКТЕ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С КЛЕММАМИ PUSH-IN, ВВОДНОЙ АДАПТЕР, ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ЗАЗЕМЛЯЮЩИЙ ЗАЖИМ
Программируемые логические контроллеры Simatic S7-1500 - это новейшее семейство контроллеров Сименс обладающих великолепными характеристиками, отличным набором функций и впечатляющим быстродействием. В новых контроллерах S7-1500 значительно снижено время реакции на внешние события. Благодаря такому высокому уровню производительности контроллеры S7-1500 могут быть использованы для решения задач среднего и высокого уровня сложности.
Удобная конструкция программируемого контроллера S7-1500 и его модульность позволяют его максимально адаптировать к требованиям решаемой задачи. Контроллер имеет естественное охлаждение. В случае модернизации системы контроллер обеспечивает свободное наращивание функциональных возможностей. Повышенная степень защиты программы и данных обеспечивают разработчиков дополнительным уровнем безопасности.
Состав 6ES7532-5NB00-0AB0
Установка всех модулей ПЛК осуществляется на профильную шину S7-1500. Допустима установка до 32 модулей контроллера в одну монтажную стойку. Последовательность размещения модулей произвольна. Через интерфейсные модули ET 200MP и сеть PROFINET имеется возможность подключать дополнительные стойки с дополнительными модулями расширения к контроллеру S7-1500.
С помощью съемных дисплеев, которыми комплектуются все модули ЦПУ S7-1500, эксплуатационные характеристики контроллер заметно повышаются. Благодаря применению съемного дисплея можно, без применения программатора, произвести изменение различных параметров, в том числе изменить IP-адрес, имя станции и т.д. На дисплей можно выводить диагностическую информацию и аварийные сообщения, а в системе распределенного или локального ввода-вывода можно отображать состояние модулей, а так же отображать серийные и заказные номера и версии ПО модулей системы. Удаление и установку дисплея можно производить в процессе работы контроллера.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES75325NB000AB0
| | SIMATIC S7-1500, ANALOG OUTPUT MODULE AQ 2 X U/I ST, 16 BITS OF RESOLUTION, ACCURACY 0.3 %. 2 CHANNELS IN GROUPS OF 2, DIAGNOSIS, SUBSTITUTE VALUE INCL. FRONT CONNECTOR PUSH-IN, FEEDING ELEM., SHIELDING ELEM., SHIELDING CLAMP | |
| Общая информация | ||
| Обозначение типа продукта | AQ 2xU/I ST | |
| Функциональный стандарт HW | FS01 | |
| Версия микропрограммного обеспечения | V1.0.0 | |
| Возможно обновление микропрограммного обеспечения | Да | |
| Функция продукта | ||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | |
| Масштабируемая область вывода | Нет | |
| Инженерное обеспечение с помощью | ||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | Версия 13/версия 13.0.2 | |
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | |
| PROFIBUS, версия не ниже GSD/GSD-Revision | V1.0/V5.1 | |
| PROFINET, версия не ниже GSD/GSD-Revision | V2.3/- | |
| Режим работы | ||
| Выборка с запасом по частоте дискретизации | Нет | |
| MSO | Да | |
| Конфигурация CiR в режиме RUN | ||
| Изменение параметров в режиме RUN возможно | Да | |
| Калибровка в режиме RUN возможна | Да | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| Макс. потребление тока | 110 mA; при питании 24 В пост. тока | |
| Мощность | ||
| Потребляемая мощность шины на задней стенке | 0,65 W | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 2,7 W | |
| Аналоговые выводы | ||
| Число аналоговых выходов | 2 | |
| Макс. выходное напряжение, ток короткого замыкания | 24 mA | |
| Макс. выходной ток, напряжение при работе без нагрузки | 22 V | |
| Мин. время цикла (все каналы) | 3,2 ms; независимо от числа активированных каналов | |
| Диапазоны выходных параметров, напряжение | ||
| от 0 до 10 В | Да | |
| от 1 В до 5 В | Да | |
| от -10 до +10 В | Да | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да | |
| от -20 мА до +20 мА | Да | |
| от 4 мА до 20 мA | Да | |
| Подключение исполнительных элементов | ||
| для выхода напряжения двухпроводного соединения | Да | |
| для выхода напряжения четырехпроводного соединения | Да | |
| для выхода тока двухпроводного соединения | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных напряжениях мин. | 1 k; 0,5 кОм при 1 – 5 В | |
| при выходных напряжениях, емкостная нагрузка, макс. | 1 µF | |
| при выходных токах, макс. | 750 | |
| при выходных токах, индуктивная нагрузка, макс. | 10 mH | |
| Длина провода | ||
| экранированные, макс. | 800 m; для тока, 200 м для напряжения | |
| Формирование аналоговой величины для выходов | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Время преобразования (на канал) | 0,5 ms | |
| Время установления | ||
| для омической нагрузки | 1,5 ms | |
| для емкостной нагрузки | 2,5 ms | |
| для индуктивной нагрузки | 2,5 ms | |
| Погрешности/точность | ||
| Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) | 0,02 % | |
| Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | 0,15 % | |
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | 0,002 %/K | |
| перекрестные модуляции между выходами, макс. | -100 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) | 0,05 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,3 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,3 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,2 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,2 % | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностическая функция | Да | |
| Возможность включения заменяющих значений | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да | |
| Диагностические сообщения | ||
| Контроль напряжения питания | Да | |
| Обрыв провода | Да; только при выводе тока | |
| Короткое замыкание | Да; только при выводе напряжения | |
| Переполнение/незаполнение | Да | |
| Диагностический светодиодный индикатор | ||
| Светодиод RUN | Да; зеленые светодиоды | |
| Светодиод ERROR | Да; красный светодиод | |
| Контроль напряжения питания (PWR-LED) | Да; зеленые светодиоды | |
| Индикатор состояния канала | Да; зеленые светодиоды | |
| для диагностики канала | Да; красный светодиод | |
| для диагностики модуля | Да; красный светодиод | |
| Гальваническая развязка | ||
| Гальваническая развязка каналов | ||
| между каналами | Нет | |
| между каналами, в блоках для | 2 | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | Да | |
| Допустимая разность потенциалов | ||
| между S- и массой аналогового модуля (UCM) | 8 В пост. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |
| Децентрализованный режим работы | ||
| Пуск согласно приоритету | Нет | |
| Размеры | ||
| Ширина | 25 mm | |
| Высота | 147 mm | |
| 129 mm | ||
| Массы | ||
| Масса, прибл. | 200 g | |
| Прочее | ||
| Примечание: | Поставка включает 40-полюсный вставной передний штекер | |
| последнее изменение: | 20.06.2016 | |
