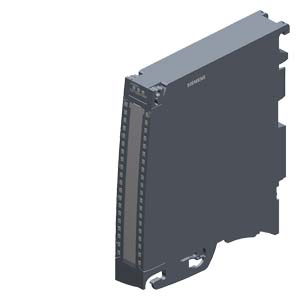

6ES7534-7QE00-0AB0 Программируемый контроллер
SIMATIC S7-1500, МОДУЛЬ АНАЛОГОВЫХ ВХОДОВ И ВЫХОДОВ AI 4 X U/I/RTD/TC, СИГНАЛЫ: ТОК/НАПРЯЖЕНИЕ/ТЕРМОСОПРОТИВЛЕН ИЯ/ТЕРМОПАРЫ, 4 КАНАЛОВ В ГРУППЕ ПО 4, ДИАГНОСТИКА, ДИАГНОСТИЧЕСКИЕ ТРЕВОЖНЫЕ СООБЩЕНИЯ, AQ 2 X U/I ST, 2 КАНАЛА В ГРУППЕ ПО 2, ДИАГНОСТИКА, ЗАМЕЩАЮЩЕЕ ЗНАЧЕНИЕ, НАПРЯЖЕНИЕ ОБЩЕГО РЕЖИМА ПРИБЛ. 10 В, РАЗРЕШЕНИЕ 16 БИТ, ТОЧНОСТЬ 0.3 %, В КОМЛЕКТЕ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С КЛЕММАМИ PUSH-IN, ВВОДНОЙ АДАПТЕР, ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ЗАЗЕМЛЯЮЩИЙ ЗАЖИМ
Программируемые логические контроллеры Simatic S7-1500 - это новейшее семейство контроллеров Сименс обладающих великолепными характеристиками, отличным набором функций и впечатляющим быстродействием. В новых контроллерах S7-1500 значительно снижено время реакции на внешние события. Благодаря такому высокому уровню производительности контроллеры S7-1500 могут быть использованы для решения задач среднего и высокого уровня сложности.
Удобная конструкция программируемого контроллера S7-1500 и его модульность позволяют его максимально адаптировать к требованиям решаемой задачи. Контроллер имеет естественное охлаждение. В случае модернизации системы контроллер обеспечивает свободное наращивание функциональных возможностей. Повышенная степень защиты программы и данных обеспечивают разработчиков дополнительным уровнем безопасности.
Состав 6ES7534-7QE00-0AB0
Установка всех модулей ПЛК осуществляется на профильную шину S7-1500. Допустима установка до 32 модулей контроллера в одну монтажную стойку. Последовательность размещения модулей произвольна. Через интерфейсные модули ET 200MP и сеть PROFINET имеется возможность подключать дополнительные стойки с дополнительными модулями расширения к контроллеру S7-1500.
С помощью съемных дисплеев, которыми комплектуются все модули ЦПУ S7-1500, эксплуатационные характеристики контроллер заметно повышаются. Благодаря применению съемного дисплея можно, без применения программатора, произвести изменение различных параметров, в том числе изменить IP-адрес, имя станции и т.д. На дисплей можно выводить диагностическую информацию и аварийные сообщения, а в системе распределенного или локального ввода-вывода можно отображать состояние модулей, а так же отображать серийные и заказные номера и версии ПО модулей системы. Удаление и установку дисплея можно производить в процессе работы контроллера.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES75347QE000AB0
| | SIMATIC S7-1500, ANALOG IN-/OUTPUT MODULE AI 4X U/I/R/RTD/TC ST; 4 CHANNELS IN GROUPS OF 4 PROCESSALARMS; DIAGNOSTICS AQ 2X U/I ST; 2 CHANNELS IN GROUPS OF 2; SUBSTITUTE VALUE; DIAGNOSTICS; COMMON-MODE-VOLTAGE APPR. 10V; 16BIT; ACCURACY 0.3% INCL. FRONT CONNECTOR PUSH IN, FEEDING ELEMENT, SHIELDING ELE- MENT, SHIELDING CLAMP | ||
| Общая информация | |||
| Обозначение типа продукта | AI 4xU/I/RTD/TC / AQ 2xU/I ШТ. | ||
| Функциональный стандарт HW | FS01 | ||
| Версия микропрограммного обеспечения | V1.0.0 | ||
| Функция продукта | |||
| Данные для идентификации и техобслуживания | Да; I&M0 – I&M3 | ||
| Масштабируемая область вывода | Нет | ||
| Инженерное обеспечение с помощью | |||
| STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | Версия 13/версия 13.0.2 | ||
| STEP 7 проектируемая/интегрированная среда, версия не ниже | V5.5 SP3/- | ||
| PROFIBUS, версия не ниже GSD/GSD-Revision | V1.0/V5.1 | ||
| PROFINET, версия не ниже GSD/GSD-Revision | V2.3/- | ||
| Режим работы | |||
| Выборка с запасом по частоте дискретизации | Нет | ||
| MSI | Да | ||
| MSO | Да | ||
| Конфигурация CiR в режиме RUN | |||
| Изменение параметров в режиме RUN возможно | Да | ||
| Калибровка в режиме RUN возможна | Да | ||
| Напряжение питания | |||
| Номинальное значение (пост. ток) | 24 V | ||
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | ||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | ||
| Защита от перепутывания полярности | Да | ||
| Входной ток | |||
| Макс. потребление тока | 200 mA; при питании 24 В пост. тока | ||
| Питание датчика | |||
| Питание датчика 24 В | |||
| Защита от короткого замыкания | Да | ||
| Макс. выходной ток | 61 mA | ||
| Мощность | |||
| Потребляемая мощность шины на задней стенке | 0,7 W | ||
| Рассеиваемая мощность | |||
| Нормальная рассеиваемая мощность | 3,3 W | ||
| Аналоговые вводы | |||
| Число аналоговых входов | 4 | ||
| при измерении тока | 4 | ||
| при измерении напряжения | 4 | ||
| при измерении сопротивления/измерении резистивным термометром | 2 | ||
| при измерении термочувствительным элементом | 4 | ||
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 28,8 V | ||
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | ||
| техническую единицу измерения температуры можно задать | Да; °C/°F/K | ||
| Входные диапазоны (номинальные значения), напряжения | |||
| от 1 В до 5 В | Да | ||
| Входное сопротивление (от 1 В до 5 В) | 100 k | ||
| от -1 до +1 В | Да | ||
| Сопротивление на входе (от -1 до 1 В) | 10 M | ||
| от -10 до +10 В | Да | ||
| Сопротивление на входе (от -10 до 10 В) | 100 k | ||
| от -2,5 до +2,5 В | Да | ||
| Сопротивление на входе (от -2,5 до 2,5 В) | 10 M | ||
| от -250 до +250 мВ | Да | ||
| Сопротивление на входе (от -250 до +250 мВ) | 10 M | ||
| от -5 до +5 В | Да | ||
| Сопротивление на входе (от -5 до +5 В) | 100 k | ||
| от -50 до +50 мВ | Да | ||
| Сопротивление на входе (от -50 до +50 мВ) | 10 M | ||
| от -500 до +500 мВ | Да | ||
| Сопротивление на входе (от -500 до +500 мВ) | 10 M | ||
| от -80 до +80 мВ | Да | ||
| Сопротивление на входе (от -80 до 80 мВ) | 10 M | ||
| Диапазоны входных параметров (номинальные значения), ток | |||
| от 0 до 20 мА | Да | ||
| Сопротивление на входе (от 0 до 20 мА) | 25 ; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора | ||
| от -20 мА до +20 мА | Да | ||
| Входное сопротивление (от -20 мА до +20 мА) | 25 ; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора | ||
| от 4 мА до 20 мA | Да | ||
| Входное сопротивление (от 4 мА до 20 мA) | 25 ; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора | ||
| Диапазоны входных параметров (номинальные значения), термоэлементы | |||
| Тип B | Да | ||
| Сопротивление на входе (тип B) | 10 M | ||
| Тип E | Да | ||
| Сопротивление на входе (тип E) | 10 M | ||
| Тип J | Да | ||
| Сопротивление на входе (тип J) | 10 M | ||
| Тип K | Да | ||
| Сопротивление на входе (тип K) | 10 M | ||
| Тип N | Да | ||
| Сопротивление на входе (тип N) | 10 M | ||
| Тип R | Да | ||
| Сопротивление на входе (тип R) | 10 M | ||
| Тип S | Да | ||
| Сопротивление на входе (тип S) | 10 M | ||
| Тип T | Да | ||
| Сопротивление на входе (тип T) | 10 M | ||
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | |||
| Ni 100 | Да; Стандарт/климатический | ||
| Сопротивление на входе (Ni 100) | 10 M | ||
| Ni 1000 | Да; Стандарт/климатический | ||
| Сопротивление на входе (Ni 1000) | 10 M | ||
| LG-Ni 1000 | Да; Стандарт/климатический | ||
| Сопротивление на входе (LG-Ni 1000) | 10 M | ||
| Pt 100 | Да; Стандарт/климатический | ||
| Сопротивление на входе (Pt 100) | 10 M | ||
| Pt 1000 | Да; Стандарт/климатический | ||
| Сопротивление на входе (Pt 1000) | 10 M | ||
| Pt 200 | Да; Стандарт/климатический | ||
| Сопротивление на входе (Pt 200) | 10 M | ||
| Pt 500 | Да; Стандарт/климатический | ||
| Сопротивление на входе (Pt 500) | 10 M | ||
| Диапазоны входных параметров (номинальные значения), сопротивления | |||
| от 0 до 150 Ом | Да | ||
| Сопротивление на входе (от 0 до 150 Ом) | 10 M | ||
| от 0 до 300 Ом | Да | ||
| Сопротивление на входе (от 0 до 300 Ом) | 10 M | ||
| от 0 до 600 Ом | Да | ||
| Сопротивление на входе (от 0 до 600 Ом) | 10 M | ||
| от 0 до 6000 Ом | Да | ||
| Сопротивление на входе (от 0 до 6000 Ом) | 10 M | ||
| Позистор | Да | ||
| Сопротивление на входе (позистор) | 10 M | ||
| Термоэлемент (TC) | |||
| Температурная компенсация | |||
| — параметрируемое | Да | ||
| — внутренняя температурная компенсация | Да | ||
| — компенсация для устанавливаемой температуры сравнения 0 °C | Да; задаваемое фиксированное значение | ||
| Длина провода | |||
| экранированные, макс. | 800 m; при U/I, 200 м с резистором/терморезистором, 50 м с термопарой | ||
| Аналоговые выводы | |||
| Число аналоговых выходов | 2 | ||
| Макс. выходное напряжение, ток короткого замыкания | 24 mA | ||
| Макс. выходной ток, напряжение при работе без нагрузки | 22 V | ||
| Мин. время цикл (все каналы) | 3,2 ms; ±0,5 мс, независимо от числа активированных каналов | ||
| Диапазоны выходных параметров, напряжение | |||
| от 0 до 10 В | Да | ||
| от 1 В до 5 В | Да | ||
| от -10 до +10 В | Да | ||
| Диапазоны выходных параметров, ток | |||
| от 0 до 20 мА | Да | ||
| от -20 мА до +20 мА | Да | ||
| от 4 мА до 20 мA | Да | ||
| Подключение исполнительных элементов | |||
| для выхода напряжения двухпроводного соединения | Да | ||
| для выхода напряжения четырехпроводного соединения | Да | ||
| для выхода тока двухпроводного соединения | Да | ||
| Сопротивление нагрузки (в номинальном диапазоне выхода) | |||
| при выходных напряжениях мин. | 1 k; 0,5 кОм при 1 – 5 В | ||
| при выходных напряжениях, емкостная нагрузка, макс. | 1 µF | ||
| при выходных токах, макс. | 750 | ||
| при выходных токах, индуктивная нагрузка, макс. | 10 mH | ||
| Длина провода | |||
| экранированные, макс. | 800 m; для тока, 200 м для напряжения | ||
| Формирование аналоговой величины для входов | |||
| Время интегрирования и преобразования/разрешение на канал | |||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | ||
| Настраиваемое время интегрирования | Да | ||
| Время интегрирования (мс) | 2,5 / 16,67 / 20 / 100 ms | ||
| Основное время преобразования, включая время интегрирования (мс) | 9/23/27/107 мс | ||
| — дополнительное время преобразования на контроль обрыва провода | 9 мс | ||
| — дополнительное время преобразования на измерение сопротивления | 150 Ом, 300 Ом, 600 Ом, Pt100, Pt200, Ni100: 2 мс, 6000 Ом, Pt500, Pt1000, Ni1000, LG-Ni1000, PTC: 4 мс | ||
| Подавление напряжения помех для частоты помех f1 в Гц | 400 / 60 / 50 / 10 | ||
| Время для калибровки смещения (на каждый модуль) | Базовое время преобразования самого медленного канала | ||
| Выравнивание результатов измерений | |||
| параметрируемое | Да | ||
| Ступень: без ступени | Да | ||
| Ступень: слабая | Да | ||
| Ступень: средняя | Да | ||
| Ступень: сильная | Да | ||
| Формирование аналоговой величины для выходов | |||
| Время интегрирования и преобразования/разрешение на канал | |||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | ||
| Время преобразования (на канал) | 0,5 ms | ||
| Время установления | |||
| для омической нагрузки | 1,5 ms | ||
| для емкостной нагрузки | 2,5 ms | ||
| для индуктивной нагрузки | 2,5 ms | ||
| Датчики | |||
| Соединение сигнального датчика | |||
| для измерения напряжения | Да | ||
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да | ||
| — Макс. полное сопротивление нагрузки 2-проводного измерительного преобразователя | 820 | ||
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | ||
| для измерения сопротивления с двухпроводным соединением | Да; только для положительного ТКС | ||
| для измерения сопротивления с трехпроводным соединением | Да; все измерительные диапазоны за пределами положительного ТКС, внутренняя компенсация сопротивления проводов | ||
| для измерения сопротивления с четырехпроводным соединением | Да; все диапазоны измерений без положительного ТКС | ||
| Погрешности/точность | |||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,02 % | ||
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,005 %/K; при TC, тип T 0,02 +/- %/K | ||
| перекрестные модуляции между входами, макс. | -80 dB | ||
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,02 % | ||
| Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) | 0,02 % | ||
| Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | 0,15 % | ||
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | 0,002 %/K | ||
| перекрестные модуляции между выходами, макс. | -100 dB | ||
| Повторяемость в установившемся состоянии при 25 °C (относительнодиапазона выходных параметров), (+/-) | 0,05 % | ||
| Температурный датчик внутренней компенсации | +/-6 °C | ||
| Эксплуатационный предел погрешности во всем диапазоне температуры | |||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,3 % | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,3 % | ||
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,3 % | ||
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,3 %; Ptxxx стандарт: ±1,5 K, Ptxxx климатический: ±0,5 K, Nixxx стандарт: ±0,5 K, Nixxx климатический: ±0,3 K | ||
| Термоэлемент относительно диапазона входных параметров, (+/-) | 0,3 %; Тип B: > 600 °C ±4,6 K, тип E: > -200 °C ±1,5 K, тип J: > -210 °C ±1,9 K, тип K: > -200 °C ±2,4 K, тип N: > -200 °C ±2,9 K, тип R: > 0 °C ±4,7 K, тип S: > 0 °C ±4,6 K, тип T: > -200 °C ±2,4 K | ||
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,3 % | ||
| Ток относительно диапазона выходных параметров, (+/-) | 0,3 % | ||
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | |||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,1 % | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,1 % | ||
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,1 % | ||
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,1 %; Ptxxx стандарт: ±0,7 K, Ptxxx климатический: ±0,2 K, Nixxx стандарт: ±0,3 K, Nixxx климатический: ±0,15 K | ||
| Термоэлемент относительно диапазона входных параметров, (+/-) | 0,1 %; Тип B: > 600 °C ±1,7 K, тип E: > -200 °C ±0,7 K, тип J: > -210 °C ±0,8 K, тип K: > -200 °C ±1,2 K, тип N: > -200 °C ±1,2 K, тип R: > 0 °C ±1,9 K, тип S: > 0 °C ±1,9 K, тип T: > -200 °C ±0,8 K | ||
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,2 % | ||
| Ток относительно диапазона выходных параметров, (+/-) | 0,2 % | ||
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | |||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 40 dB | ||
| Макс. синфазное напряжение | 10 V | ||
| Мин. синфазные помехи | 60 dB | ||
| Тактовая синхронизация | |||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | ||
| Аварийные сигналы/диагностика/информация о состоянии | |||
| Диагностическая функция | Да | ||
| Возможность включения заменяющих значений | Да | ||
| Аварийные сигналы | |||
| Диагностический сигнал | Да | ||
| Сигнал предельного значения | Да; по два значения верхнего и нижнего пределов | ||
| Диагностические сообщения | |||
| Контроль напряжения питания | Да | ||
| Обрыв провода | Да; только при виде ввода 1 – 5 В, 4 – 20 мА, TC, R, RTD и вид вывода – ток | ||
| Короткое замыкание | Да; только при выводе напряжения | ||
| Переполнение/незаполнение | Да | ||
| Диагностический светодиодный индикатор | |||
| Светодиод RUN | Да; зеленые светодиоды | ||
| Светодиод ERROR | Да; красный светодиод | ||
| Контроль напряжения питания (PWR-LED) | Да; зеленые светодиоды | ||
| Индикатор состояния канала | Да; зеленые светодиоды | ||
| для диагностики канала | Да; красный светодиод | ||
| для диагностики модуля | Да; красный светодиод | ||
| Гальваническая развязка | |||
| Гальваническая развязка аналоговых вводов | |||
| между каналами | Нет | ||
| между каналами, в блоках для | 4 | ||
| между каналами и шиной на задней стенке | Да | ||
| между каналами и напряжением нагрузки L+ | Да | ||
| Гальваническая развязка аналоговых выводов | |||
| между каналами | Нет | ||
| между каналами, в блоках для | 2 | ||
| между каналами и шиной на задней стенке | Да | ||
| между каналами и напряжением нагрузки L+ | Да | ||
| Допустимая разность потенциалов | |||
| между входами (UCM) | 20 В пост. тока | ||
| между входами и массой аналогового модуля (UCM) | 10 В пост. тока | ||
| между S- и массой аналогового модуля (UCM) | +/- 8 В | ||
| Изоляция | |||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | ||
| Децентрализованный режим работы | |||
| Пуск согласно приоритету | Нет | ||
| Размеры | |||
| Ширина | 25 mm | ||
| Высота | 147 mm | ||
| Глубина | 129 mm | ||
| Массы | |||
| Масса, прибл. | 250 g | ||
| Прочее | |||
| Примечание: | В комплект поставки входит 40-полюсный вставной передний штекер. Дополнительная основная погрешность и шумовые помехи для времени интегрирования = 2,5 мс: Напряжение: ±250 мВ (±0,02 %), ±80 мВ (±0,05 %), ±50 мВ (±0,05 %); сопротивление: 150 Ом (±0,02 %); резистивный термометр: Pt100 климатический: ±0,08 K Ni100 климатический: ±0,08 K; термоэлемент: тип B, R, S: ±3 K, тип E, J, K, N, T: ±1 K | ||
| последнее изменение: | 20.06.2016 | ||
Техническая документация по 6ES75347QE000AB0
- Каталог продукции «Программируемые контроллеры S7-1500»
язык: RU, страниц: 164, размер: 12.71 Мб - Брошюра «SIMATIC S7-1500 - универсальные программируемые контроллеры нового поколения»
язык: RU, страниц: , размер: 231.19 Кб - Брошюра «SIMATIC S7-1500 плюс TIA Portal. Мощность + эффективность. Безусловный плюс в автоматизации»
язык: RU, страниц: 8, размер: 939.67 Кб - Обзорный буклет «S7-1500 — программируемый контроллер нового поколения»
язык: RU, страниц: , размер: 5.14 Мб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Аналоговый модуль ввода AI 4xU/I/RTD/TC»
язык: RU, страниц: 98, размер: 1.76 Мб - Руководство по конфигурированию/установке «SIMATI S7-1500/ET 200MP Модуль аналогового ввода AI 8xU/I HS»
язык: RU, страниц: 500, размер: 1.98 Мб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Модуль аналогового ввода AI 8xU/I/RTD/TC ST»
язык: RU, страниц: 500, размер: 3.17 Мб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Аналоговый модуль ввода AQ 2xU/I ST»
язык: RU, страниц: , размер: 946.81 Кб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Модуль аналогового ввода AQ 4xU/I ST»
язык: RU, страниц: 500, размер: 1.43 Мб - Руководство по конфигурированию/установке «SIMATIC S7-1500/ET 200MP Модуль аналогового ввода AQ 8xU/I HS»
язык: RU, страниц: 500, размер: 1.90 Мб
