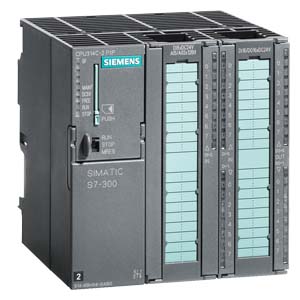

Siemens 6ES7314-6BH04-0AB0 Программируемый контроллер
SIMATIC S7-300, КОМПАКТНОЕ ЦПУ CPU 314C-2 PTP С MPI, 24 DI/16 DO, 4AI, 2AO, 1 PT100, 4 БЫСТРЫХ СЧЁТЧИКА (60 КГЦ), ВСТР. ИНТЕРФЕЙС RS485, ВСТР. БЛОК ПИТАНИЯ =24 В, 192 КБАЙТ РАБОЧЕЙ ПАМЯТИ, ДЛЯ РАБОТЫ НЕОБХОДИМЫ ФРОНТШТЕКЕРЫ (2 X 40ПОЛ.) И КАРТА ПАМЯТИ MMC
Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.
Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300
Области применения 6ES7314-6BH04-0AB0
- Системы управления машин специального назначения.
- Системы управления текстильных машин.
- Системы управления упаковочных машин.
- Системы управления машиностроительного оборудования.
- Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
- Построение систем автоматического регулирования и позиционирования.
- Системы управления измерительными установки и другие.
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES73146BH040AB0
| | SIMATIC S7-300, CPU 314C-2 PTP COMPACT CPU WITH MPI, 24 DI/16 DO, 4AI, 2AO, 1 PT100, 4 FAST COUNTERS (60 KHZ), INTEGRATED INTERFACE RS485, INTEGRATED 24V DC POWER SUPPLY, 192 KBYTE WORKING MEMORY, FRONT CONNECTOR (2 X 40PIN) AND MICRO MEMORY CARD REQUIRED | |
| Общая информация | ||
| Версия продукта | 01 | |
| Версия микропрограммного обеспечения | V3.3 | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | STEP7 не ниже версии V5.5 + SP1 или STEP7 не ниже версии V5.3 + SP2 с HSP 204 | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Внешняя защита предохранителями для питающих линий (рекомендуется) | Модульный автоматический выключатель для защиты линий, тип C, мин. 2 A; модульный автоматический выключатель для защиты линий, тип B, мин. 4 A | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Мин. частота повторения импульсов | 1 s | |
| Цифровые входы | ||
| Напряжение нагрузки L+ | ||
| — Номинальное значение (пост. ток) | 24 V | |
| — Защита от перепутывания полярности | Да | |
| Цифровые выходы | ||
| Напряжение нагрузки L+ | ||
| — Номинальное значение (пост. ток) | 24 V | |
| — Защита от перепутывания полярности | Нет | |
| Входной ток | ||
| Потребление тока (номинальное) | 660 mA | |
| Потребление тока (в режиме холостого хода), тип. | 150 mA | |
| Нормальный ток включения | 5 A | |
| It | 0,7 A·s | |
| Цифровые входы | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 80 mA | |
| Цифровые выходы | ||
| из источника напряжения нагрузки L+, макс. | 50 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 13 W | |
| Запоминающее устройство | ||
| Оперативное запоминающее устройство | ||
| встроенный | 192 kbyte | |
| расширяемое | Нет | |
| Емкость остаточной памяти для остаточных блоков данных | 64 kbyte | |
| Память загрузки | ||
| вставная (MMC) | Да | |
| вставная (MMC), макс. | 8 Mbyte | |
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 y | |
| Хранение в буфере | ||
| есть | Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания) | |
| без АКБ | Да; Программа и данные | |
| Время обработки ЦП | ||
| нормальное время операций побитовой обработки | 0,06 µs | |
| нормальное время операций со словами | 0,12 µs | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 0,16 µs | |
| нормальное время выполнения операций с плавающей точкой | 0,59 µs | |
| Блоки ЦП | ||
| Число блоков (общее) | 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. | |
| Блоки данных (DB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Функциональные блоки (FB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Функции (FC) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Организационные блоки (OB) | ||
| Описание | см. систему команд | |
| Макс. размер | 64 kbyte | |
| Число свободных организационных блоков циклического выполнения | 1; OB 1 | |
| Число организационных блоков прерывания по времени | 1; OB 10 | |
| Число организационных блоков прерываний с задержкой | 2; OB 20, 21 | |
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 | |
| Число организационных блоков аппаратного прерывания | 1; OB 40 | |
| Число пусковых организационных блоков | 1; OB 100 | |
| Число организационных блоков обработки асинхронных ошибок | 4; OB 80, 82, 85, 87 | |
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | |
| Глубина вложенности | ||
| на класс приоритета | 16 | |
| дополнительно на организационный блок обработки ошибок | 4 | |
| Счетчики, таймеры и их остаток | ||
| Счетчик S7 | ||
| Число | 256 | |
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 255 | |
| — предварительно задано | от Z 0 до Z 7 | |
| Диапазон счета | ||
| — нижний предел | 0 | |
| — верхний предел | 999 | |
| Счетчик IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Таймеры S7 | ||
| Число | 256 | |
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 255 | |
| — предварительно задано | без остаточности | |
| Временной диапазон | ||
| — нижний предел | 10 ms | |
| — верхний предел | 9 990 s | |
| Таймер IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Области данных и их остаток | ||
| остаточная область данных, общая | Все, макс. 64 Кбайт | |
| Маркер | ||
| Макс. число | 256 byte | |
| Есть остаток | Да; от MB 0 до MB 255 | |
| Предварительно заданный остаток | от MB 0 до MB 15 | |
| Число меток синхронизации | 8; 1 байт маркера | |
| Блоки управляющих данных | ||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных | |
| Предварительно заданный остаток | Да | |
| Локальные данные | ||
| на класс приоритета, макс. | 32 kbyte; макс. 2048 байт на блок | |
| Адресная область | ||
| Периферийная адресная область | ||
| Вводы | 1 024 byte | |
| Выводы | 1 024 byte | |
| в том числе децентрализованных | ||
| — Вводы | нет | |
| — Выводы | нет | |
| Образ процесса | ||
| Вводы | 1 024 byte | |
| Выводы | 1 024 byte | |
| Вводы, настраивается | 1 024 byte | |
| Выводы, настраивается | 1 024 byte | |
| Вводы, предварительно задано | 128 byte | |
| Выводы, предварительно задано | 128 byte | |
| Адреса по умолчанию встроенных каналов | ||
| — Цифровые входы | от 124.0 до 126.7 | |
| — Цифровые выходы | от 124.0 до 125.7 | |
| — Аналоговые входы | от 752 до 761 | |
| — Аналоговые входы | от 752 до 755 | |
| Цифровые каналы | ||
| Вводы | 1 016 | |
| — в том числе централизованных | 1 016 | |
| Выводы | 1 008 | |
| — в том числе централизованных | 1 008 | |
| Аналоговые каналы | ||
| Вводы | 253 | |
| — в том числе централизованных | 253 | |
| Выводы | 250 | |
| — в том числе централизованных | 250 | |
| Конфигурация аппаратного обеспечения | ||
| Количество расширительных устройств, макс. | 3 | |
| Число ведущих устройств DP | ||
| встроенный | нет | |
| по CP | 4 | |
| Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) | ||
| Функциональные модули | 8 | |
| Коммуникационные процессоры, LAN | 10 | |
| Монтажные стойки | ||
| Макс. число монтажных стоек | 4 | |
| Макс. число модулей на монтажную стойку | 8; на монтажной стойке 3 не более 7 | |
| Время | ||
| Часы | ||
| буферные и синхронизируемые | Да | |
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C | |
| Макс. отклонение в день | 10 s; норм.: 2 с | |
| Работа часов после включения сетевого питания | После отключения сети часы продолжают работать | |
| Работа часов после завершения времени хранения в буфере | Часы продолжают работать с момента времени, в который была отключена сеть | |
| Счетчик рабочего времени | ||
| Число | 1 | |
| Числовые значения/диапазон числовых значений | 0 | |
| Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) | |
| Степень детализации | 1 час | |
| остаточн. | Да; при каждом запуске нужно запускать заново | |
| Синхронизация времени | ||
| поддерживается | Да | |
| на MPI, ведущее устройство | Да | |
| на MPI, починенное устройство | Да | |
| в AS, ведущее устройство | Да | |
| в AS, подчиненное устройство | Нет | |
| Цифровые входы | ||
| Число входов | 24 | |
| из них входы, используемые для технологических функций | 16 | |
| встроенные каналы (цифровые входы) | 24 | |
| Входная характеристика по IEC 61131, тип 1 | Да | |
| Число одновременно включаемых входов | ||
| горизонтальное монтажное положение | ||
| — до 40 °C, макс. | 24 | |
| — до 60 , макс. | 12 | |
| вертикальное монтажное положение | ||
| — до 40 °C, макс. | 12 | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -3 до +5 В | |
| для сигнала "1" | от +15 до +30 В | |
| Входной ток | ||
| для сигнала "1", тип. | 8 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — параметрируемое | Да; 0,1/0,3/3/15 мс (Вы можете заново настроить входную задержку для стандартных входов во время выполнения программы. Внимание! При необходимости заданное время фильтрации активируется только после однократного истечения предыдущего времени фильтрации). | |
| — Номинальное значение | 3 ms | |
| для счетчиков/технологических функций | ||
| — с "0" на "1", макс. | 8 µs; Минимальная длительность импульса/минимальная длительность межимпульсного интервала при максимальной частоте счета | |
| Длина провода | ||
| экранированные, макс. | 1 000 m; 50 м на технологические функции | |
| неэкранированные, макс. | 600 m; Для технологических функций: Нет | |
| для технологических функций | ||
| — экранированные, макс. | 50 m; при максимальной частоте счета | |
| — неэкранированные, макс. | недопустимо | |
| Цифровые выводы | ||
| Вид выходов | 16 | |
| из них быстродействующих выходов | 4; Внимание! Параллельное включение скоростных выходов ЦП недопустимо | |
| встроенные каналы (цифровые выходы) | 16 | |
| Защита от короткого замыкания | Да; с электронным срабатыванием | |
| Нормальный порог срабатывания | 1 A | |
| Ограничение индуктивного напряжения отключения | L+ (-48 В) | |
| Включение цифрового входа | Да | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 5 W | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | 48 | |
| верхний предел | 4 k | |
| Выходное напряжение | ||
| для сигнала "1", мин. | L+ (-0,8 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 500 mA | |
| для сигнала "1", диапазон допустимых значений, мин. | 5 mA | |
| для сигнала "1", диапазон допустимых значений, макс. | 0,6 A | |
| для сигнала "1", минимальный ток нагрузки | 5 mA | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Параллельное подключение двух выходов | ||
| для повышения мощности | Нет | |
| для резервного включения нагрузки | Да | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 100 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при ламповой нагрузке, макс. | 100 Hz | |
| импульсных выходов, при омической нагрузке, макс. | 2,5 kHz | |
| Суммарный ток выходов (на узел) | ||
| горизонтальное монтажное положение | ||
| — до 40 °C, макс. | 3 A | |
| — до 60 , макс. | 2 A | |
| вертикальное монтажное положение | ||
| — до 40 °C, макс. | 2 A | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аналоговые вводы | ||
| Число аналоговых входов | 5 | |
| при измерении напряжения/тока | 4 | |
| при измерении сопротивления/измерении резистивным термометром | 1 | |
| встроенные каналы (аналоговые входы) | 5; 4 x ток/напряжение, 1 x сопротивление | |
| Макс. допустимое входное напряжение для токового входа (предел разрушения) | 5 V; при длительной нагрузке | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V; при длительной нагрузке | |
| Макс. допустимый входной ток для входа напряжения (предел разрушения) | 0,5 mA; при длительной нагрузке | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 50 mA; при длительной нагрузке | |
| техническую единицу измерения температуры можно задать | Да; Градусов Цельсия/градусов Фаренгейта/Кельвина | |
| Входные диапазоны | ||
| Напряжение | Да; ±10 В/100 кОм; от 0 до 10 В/100 кОм | |
| Ток | Да; ±20 мА/100 Ом; от 0 до 20 мА/100 Ом; от 4 до 20 мА/100 Ом | |
| Резистивный термометр | Да; Pt 100/10 МОм | |
| Сопротивление | Да; от 0 до 600 Ом/10 МОм | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да | |
| Сопротивление на входе (от 0 до 10 В) | 100 k | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| Сопротивление на входе (от 0 до 20 мА) | 100 | |
| от -20 мА до +20 мА | Да | |
| Входное сопротивление (от -20 мА до +20 мА) | 100 | |
| от 4 мА до 20 мA | Да | |
| Входное сопротивление (от 4 мА до 20 мA) | 100 | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Pt 100 | Да | |
| Сопротивление на входе (Pt 100) | 10 M | |
| Диапазоны входных параметров (номинальные значения), сопротивления | ||
| Нормальное напряжение при работе без нагрузки | 3,3 V | |
| Нормальный измерительный ток | 1,25 mA | |
| от 0 до 600 Ом | Да | |
| Сопротивление на входе (от 0 до 600 Ом) | 10 M | |
| Термоэлемент (TC) | ||
| Температурная компенсация | ||
| — параметрируемое | Нет | |
| Линеаризация характеристики | ||
| параметрируемое | Да; управляемый с помощью ПО | |
| — для резистивного термометра | Pt 100 | |
| Длина провода | ||
| экранированные, макс. | 100 m||
| Аналоговые выводы | ||
| Число аналоговых выходов | 2 | |
| встроенные каналы (аналоговые выходы) | 2 | |
| Макс. выходное напряжение, ток короткого замыкания | 55 mA | |
| Макс. выходной ток, напряжение при работе без нагрузки | 14 V | |
| Диапазоны выходных параметров, напряжение | ||
| от 0 до 10 В | Да | |
| от -10 до +10 В | Да | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да | |
| от -20 мА до +20 мА | Да | |
| от 4 мА до 20 мA | Да | |
| Подключение исполнительных элементов | ||
| для выхода напряжения двухпроводного соединения | Да; без компенсации сопротивлений проводов | |
| для выхода напряжения четырехпроводного соединения | Нет | |
| для выхода тока двухпроводного соединения | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных напряжениях мин. | 1 k | |
| при выходных напряжениях, емкостная нагрузка, макс. | 0,1 µF | |
| при выходных токах, макс. | 300 | |
| при выходных токах, индуктивная нагрузка, макс. | 0,1 mH | |
| Предел разрушения при напряжениях и токах, прилагаемых извне | ||
| Напряжения на выходах относительно массы аналогового модуля | 16 V; при длительной нагрузке | |
| Макс. ток | 50 mA; при длительной нагрузке | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины | ||
| Принцип измерения | Мгновенное шифрование значений (последовательное приближение) | |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 12 bit | |
| Настраиваемое время интегрирования | Да; 16,6/20 мс | |
| Подавление напряжения помех для частоты помех f1 в Гц | 50 / 60 Hz | |
| макс. допустимая входная частота | 400 Hz | |
| Время преобразования (на канал) | 1 ms | |
| Постоянная времени входного фильтра | 0,38 ms | |
| Основное время выполнения для узла (все каналы разрешены) | 1 ms | |
| Время установления | ||
| для омической нагрузки | 0,6 ms | |
| для емкостной нагрузки | 1 ms | |
| для индуктивной нагрузки | 0,5 ms | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения | Да | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да; с внешним питанием | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| для измерения сопротивления с двухпроводным соединением | Да; без компенсации сопротивлений проводов | |
| для измерения сопротивления с трехпроводным соединением | Нет | |
| для измерения сопротивления с четырехпроводным соединением | Нет | |
| Подключаемые датчики | ||
| 2-проводной датчик | Да | |
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |
| Погрешности/точность | ||
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,006 %/K | |
| перекрестные модуляции между входами, мин. | 60 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,06 % | |
| Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) | 0,1 % | |
| Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | 0,15 % | |
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | 0,01 %/K | |
| перекрестные модуляции между выходами, мин. | 60 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) | 0,06 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 1 % | |
| Ток относительно диапазона входных параметров, (+/-) | 1 % | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 1 % | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 1 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 1 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности +/- 0,06 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности +/- 0,06 % | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности +/- 0,2 % | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,8 % | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,8 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,8 % | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 30 dB | |
| Мин. синфазные помехи | 40 dB | |
| Интерфейсы | ||
| Число интерфейсов Industrial Ethernet | 0 | |
| Число интерфейсов RS 485 | 1; MPI | |
| Число интерфейсов RS 422 | 1 | |
| Двухточечное соединение | ||
| Макс. длина провода | 1 200 m | |
| Встроенный драйвер протокола | ||
| — 3964 (R) | Да | |
| — ASCII | Да | |
| — RK512 | Да | |
| Скорость передачи данных, RS 422/485 | ||
| — по протоколу 3964 (R), макс. | 19,2 kbit/s; 38,4 кбит/с полудуплексная; 19,2 кбит/с дуплексная | |
| — по протоколу ASCII, макс. | 19,2 kbit/s; 38,4 кбит/с полудуплексная; 19,2 кбит/с дуплексная | |
| — по протоколу RK 512 (R), макс. | 19,2 kbit/s; 38,4 кбит/с полудуплексная; 19,2 кбит/с дуплексная | |
| 1. интерфейс | ||
| Тип интерфейса | встроенный интерфейс RS 485 | |
| Физические параметры | RS 485 | |
| гальванически развязанный | Нет | |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 200 mA | |
| Функции | ||
| MPI | Да | |
| Ведущее устройство PROFIBUS DP | Нет | |
| Подчиненное устройство PROFIBUS DP | Нет | |
| Двухточечное соединение | Нет | |
| MPI | ||
| Макс. скорости передачи данных | 187,5 kbit/s | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Нет | |
| — Глобальная система передачи данных | Да | |
| — Базовая S7-связь | Да | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | |
| — S7-связь, в качестве сервера | Да | |
| 2. интерфейс | ||
| Тип интерфейса | встроенный интерфейс RS 422/485 | |
| Физические параметры | RS 422/RS 485 (X.27) | |
| гальванически развязанный | Да | |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | Нет | |
| Функции | ||
| MPI | Нет | |
| Контроллер PROFINET IO | Нет | |
| Устройство ввода-вывода PROFINET | Нет | |
| PROFINET CBA | Нет | |
| Ведущее устройство PROFIBUS DP | Нет | |
| Подчиненное устройство PROFIBUS DP | Нет | |
| Двухточечное соединение | Да | |
| Двухточечное соединение | ||
| Макс. скорости передачи данных | 19,2 kbit/s; 38,4 кбит/с полудуплексная; 19,2 кбит/с дуплексная | |
| Управление интерфейсом осуществляется в программе пользователя | Да | |
| Интерфейс может выдавать аварийный сигнал/выполнять прерывание в программе пользователя | Да; Сообщение при обнаружении прерывания | |
| Функции связи | ||
| Связь PG/OP | Да | |
| Маршрутизация наборов данных | Нет | |
| Глобальная система передачи данных | ||
| поддерживается | Да | |
| Макс. число GD-контуров | 8 | |
| Макс. число GD-пакетов | 8 | |
| Макс. число GD-пакетов, отправитель | 8 | |
| Макс. число GD-пакетов, получатель | 8 | |
| Макс. размер GD-пакетов | 22 byte | |
| Макс. размер GD-пакетов (из них согласованных) | 22 byte | |
| Базовая S7-связь | ||
| поддерживается | Да | |
| Макс. количество полезных данных на запрос | 76 byte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера) | |
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да; посредством CP и загружаемых FB | |
| Макс. количество полезных данных на запрос | 180 kbyte; при использовании PUT/GET | |
| Макс. количество полезных данных на запрос (из них согласованных) | 240 byte; в качестве сервера | |
| S5-совместимая связь | ||
| поддерживается | Да; посредством CP и загружаемых FC | |
| Число соединений | ||
| общее | 12 | |
| применяется для PG-связи | 11 | |
| — резервируется для PG-связи | 1 | |
| — настраивается для PG-связи, мин. | 1 | |
| — настраивается для PG-связи, макс. | 11 | |
| применяется для OP-связи | 11 | |
| — резервируется для OP-связи | 1 | |
| — настраивается для OP-связи, мин. | 1 | |
| — настраивается для OP-связи, макс. | 11 | |
| применяется для базовой S7-связи | 8 | |
| — резервируется для базовой S7-связи | 0 | |
| — настраивается для S7-связи, мин. | 0 | |
| — настраивается для S7-связи, макс. | 8 | |
| Функции оповещения S7 | ||
| Макс. число запрашиваемых станций для функций оповещения | 12; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 | |
| Сообщения диагностики процессов | Да | |
| макс. число одновременно активных блоков Alarm-S | ||
| Функции испытания и ввода в эксплуатацию | ||
| Блок состояния | Да; до 2 одновременно | |
| Одиночный шаг | Да | |
| Число контрольных точек | 4 | |
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | |
| Макс. число переменных | 30 | |
| — из них переменных состояния, макс. | 30 | |
| — из них переменных управления, макс. | 14 | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Принудительное исполнение, переменные | Входы, выходы | |
| Макс. число переменных | 10 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 500 | |
| — настраивается | Нет | |
| — из них устойчивых к отказу сети | 100; Только последние 100 элементов являются остаточными | |
| Макс. число элементов, считываемых в режиме RUN | 499 | |
| — настраивается | Да; с 10 до 499 | |
| — предварительно задано | 10 | |
| Сервисные данные | ||
| считываемые | Да | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностический светодиодный индикатор | ||
| Индикатор состояния цифрового выхода (зеленый) | Да | |
| Индикатор состояния цифрового входа (зеленый) | Да | |
| Встроенные функции | ||
| Число счетчиков | 4; см. руководство "Технологические функции" | |
| Макс. частота счета (счетчик) | 60 kHz | |
| Измерение частоты | Да | |
| Число частотомеров | 4; макс. 60 кГц (см. руководство "Технологические функции") | |
| Управляемое позиционирование | Да | |
| Встроенные функциональные блоки (регулирование) | Да; ПИД-регулятор (см. руководство "Технологические функции") | |
| PID-регулятор | Да | |
| Число импульсных выходов | 4; ШИМ-модуляция до 2,5 кГц (см. руководство "Технологические функции") | |
| Предельная частота (импульс) | 2,5 kHz | |
| Гальваническая развязка | ||
| Гальваническая развязка цифровых вводов | ||
| Гальваническая развязка цифровых вводов | Да | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Гальваническая развязка цифровых выводов | ||
| Гальваническая развязка цифровых выводов | Да | |
| между каналами | Да | |
| между каналами, в блоках для | 8 | |
| между каналами и шиной на задней стенке | Да | |
| Гальваническая развязка аналоговых вводов | ||
| Гальваническая развязка аналоговых вводов | Да; совместно для аналоговых периферийных устройств | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Гальваническая развязка аналоговых выводов | ||
| Гальваническая развязка аналоговых выводов | Да; совместно для аналоговых периферийных устройств | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Допустимая разность потенциалов | ||
| между различными цепями | 75 В пост. тока/60 В перем. тока | |
| между входами и массой аналогового модуля (UCM) | 8 В пост. тока | |
| между массой аналогового модуля и M внутр. (UISO) | 75 В пост. тока/60 В перем. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 600 В пост. тока | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 60 °C | |
| Проектирование | ||
| Программное обеспечение для проектирования | ||
| STEP 7 | Да; STEP7 не ниже версии V5.5 + SP1 или STEP7 не ниже версии V5.3 + SP2 с HSP 203 | |
| STEP 7-Lite | Нет | |
| Программирование | ||
| Операционный резерв | см. систему команд | |
| Круглые скобки | 8 | |
| Системные функции (SFC) | см. систему команд | |
| Системные функциональные блоки (SFB) | см. систему команд | |
| Язык программирования | ||
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да | |
| — CFC | Да | |
| — GRAPH | Да | |
| — HiGraph® | Да | |
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Кодирование блоков | Да; с S7-Block Privacy | |
| Размеры | ||
| Ширина | 120 mm | |
| Высота | 125 mm | |
| Глубина | 130 mm | |
| Массы | ||
| Масса, прибл. | 680 g | |
| последнее изменение: | 20.06.2016 | |
Техническая документация по 6ES73146BH040AB0
- Брошюра «SIMATIC S7-300 - универсальные программируемые логические контроллеры»
язык: RU, страниц: , размер: 423.54 Кб - Каталог продукции «Программируемые контроллеры S7-300. Сигнальные модули для F систем»
язык: RU, страниц: , размер: 5.84 Мб - Каталог продукции «Программируемые контроллеры S7-300»
язык: RU, страниц: , размер: 6.69 Мб - Каталог продукции «Программируемые контроллеры S7-300. Коммуникационные компоненты»
язык: RU, страниц: , размер: 1.58 Мб - 06_SIPLUS_r.pdf
страниц: , размер: 232.44 Кб - Брошюра «Коммуникационные процессоры PtP и протокол Modbus RTU»
язык: RU, страниц: , размер: 156.61 Кб - Каталог продукции «Модули автоматического регулирования FM 355/FM 455»
язык: RU, страниц: , размер: 140.06 Кб - Каталог продукции «Модули счета и специализированные модули для
SIMATIC S7-300/S7-400»
язык: RU, страниц: , размер: 246.69 Кб - Каталог продукции «Функциональные модули для систем позиционирования на базе SIMATIC S7-300/S7-400»
язык: RU, страниц: , размер: 365.09 Кб - Каталог продукции «Технологические контроллеры для систем управления перемещением и позиционированием »
язык: RU, страниц: , размер: 244.41 Кб - Руководство по конфигурированию/установке «Коммуникационный процессор CP 340 - Первые шаги ввода в
эксплуатацию»
язык: RU, страниц: 6, размер: 253.21 Кб - Руководство по конфигурированию/установке «Коммуникационный процессор CP 340 PtP Драйвер принтера»
язык: RU, страниц: 12, размер: 339.25 Кб - Руководство пользователя «CP 341: установка PtP-соединения и назначение параметров. Справочное руководство»
язык: RU, страниц: 251, размер: 5.38 Мб - Руководство по конфигурированию/установке «SIMATIC S7-300 Automation System. CPU 317T-2 DP: ввод в эксплуатацию»
язык: RU, страниц: 39, размер: 690.47 Кб - Руководство по конфигурированию/установке «SIMATIC FM 350-1. Введение»
язык: RU, страниц: 0, размер: 238.64 Кб - Руководство пользователя «Функциональный модуль FM 350-1 - руководство пользователя»
язык: RU, страниц: 176, размер: 2.61 Мб - FM355C_GettingStarted_r.pdf
страниц: , размер: 299.46 Кб - Руководство по конфигурированию/установке «Функциональный модуль FM 355 S. Первые шаги в пуско-наладочных работах»
язык: RU, страниц: 8, размер: 313.62 Кб - Руководство пользователя «Модуль автоматического регулирования FM 355 - руководство пользователя»
язык: RU, страниц: 298, размер: 3.48 Мб - Руководство по конфигурированию/установке «Модуль SM331, AI 8 x 12 Bit. Первые шаги»
язык: RU, страниц: 1, размер: 6.26 Мб - Руководство по конфигурированию/установке «Система автоматизации S7-300 - сигнальные модули повышенной безопасности»
язык: RU, страниц: 188, размер: 3.42 Мб - Руководство по конфигурированию/установке «SIMATIC NET NCM S7 для PROFIBUS CP. Связь через FMS»
язык: RU, страниц: 206, размер: 2.43 Мб - Руководство по конфигурированию/установке «»
язык: RU, страниц: 34, размер: 417.45 Кб - Руководство по конфигурированию/установке «Аналоговый модуль ввода SM 331. AI 8 x TC»
язык: RU, страниц: 3, размер: 378.43 Кб - Руководство пользователя «SIMATIC Технологические функции CPU 31xC»
язык: RU, страниц: 420, размер: 3.99 Мб - Руководство пользователя «Программируемые контроллеры S7-300 - данные CPU 31x, CPU 31xC»
язык: RU, страниц: 178, размер: 1.58 Мб - Руководство по конфигурированию/установке «SIMATIC S7. Первые шаги в PLC S7-300»
язык: RU, страниц: 8, размер: 553.86 Кб - Руководство по конфигурированию/установке «Программируемые контроллеры S7-300 - аппаратура и монтаж»
язык: RU, страниц: 258, размер: 4.72 Мб - Руководство пользователя «Список инструкций системы S7-300. CPU 31xC, CPU 31x, IM 151-7 CPU, BM 147-1 CPU, BM 147-2 CPU»
язык: RU, страниц: 139, размер: 772.94 Кб - Руководство пользователя «SIMATIC S7-300 CPU 31xC и CPU 31x - технические данные»
язык: RU, страниц: 308, размер: 2.31 Мб - Брошюра «Система автоматизации S7-300. Данные модулей»
язык: RU, страниц: 3, размер: 4.68 Мб - Руководство пользователя «STL для S7-300 и S7-400 - программирование»
язык: RU, страниц: 254, размер: 3.98 Мб - Брошюра «Новые перспективы для большего успеха. Инновационный спектр систем автоматизации simatic»
язык: RU, страниц: , размер: 1.74 Мб
