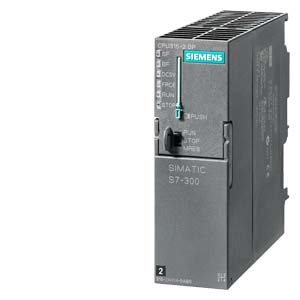

Siemens 6ES7315-2AH14-0AB0 Программируемый контроллер
SIMATIC S7-300, ЦПУ CPU 315-2DP С ВСТР. MPI, ВСТР. БЛОК ПИТАНИЯ =24 В, 256 КБАЙТ РАБОЧЕЙ ПАМЯТИ, 2. ИНТЕРФЕЙС DP-MASTER/SLAVE, ДЛЯ РАБОТЫ НЕОБХОДИМА КАРТА ПАМЯТИ MICRO MEMORY CARD
Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.
Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300
Области применения 6ES7315-2AH14-0AB0
- Системы управления машин специального назначения.
- Системы управления текстильных машин.
- Системы управления упаковочных машин.
- Системы управления машиностроительного оборудования.
- Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
- Построение систем автоматического регулирования и позиционирования.
- Системы управления измерительными установки и другие.
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES73152AH140AB0
| | SIMATIC S7-300, CPU 315-2DP CPU WITH MPI INTERFACE INTEGRATED 24 V DC POWER SUPPLY 256 KBYTE WORKING MEMORY 2. INTERFACE DP-MASTER/SLAVE MICRO MEMORY CARD NECESSARY | |
| Общая информация | ||
| Версия продукта | 01 | |
| Версия микропрограммного обеспечения | V3.3 | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | STEP7 не ниже версии V5.5 + SP1 или STEP7 не ниже версии V5.2 + SP1 с HSP 218 | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Внешняя защита предохранителями для питающих линий (рекомендуется) | мин. 2 A | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Мин. частота повторения импульсов | 1 s | |
| Входной ток | ||
| Потребление тока (номинальное) | 850 mA | |
| Потребление тока (в режиме холостого хода), тип. | 150 mA | |
| Нормальный ток включения | 3,5 A | |
| It | 1 A·s | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 4,5 W | |
| Запоминающее устройство | ||
| Оперативное запоминающее устройство | ||
| встроенный | 256 kbyte | |
| расширяемое | Нет | |
| Емкость остаточной памяти для остаточных блоков данных | 128 kbyte | |
| Память загрузки | ||
| вставная (MMC) | Да | |
| вставная (MMC), макс. | 8 Mbyte | |
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 y | |
| Хранение в буфере | ||
| есть | Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания) | |
| без АКБ | Да; Программа и данные | |
| Время обработки ЦП | ||
| нормальное время операций побитовой обработки | 0,05 µs | |
| нормальное время операций со словами | 0,09 µs | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 0,12 µs | |
| нормальное время выполнения операций с плавающей точкой | 0,45 µs | |
| Блоки ЦП | ||
| Число блоков (общее) | 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. | |
| Блоки данных (DB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Функциональные блоки (FB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Функции (FC) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Организационные блоки (OB) | ||
| Описание | см. систему команд | |
| Макс. размер | 64 kbyte | |
| Число свободных организационных блоков циклического выполнения | 1; OB 1 | |
| Число организационных блоков прерывания по времени | 1; OB 10 | |
| Число организационных блоков прерываний с задержкой | 2; OB 20, 21 | |
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 | |
| Число организационных блоков аппаратного прерывания | 1; OB 40 | |
| Число организационных блоков прерывания DPV1 | 3; OB 55, 56, 57 | |
| Число организационных блоков прерываний циклов тактовой синхронизации | 1; OB 61 | |
| Число пусковых организационных блоков | 1; OB 100 | |
| Число организационных блоков обработки асинхронных ошибок | 5; Организационные блоки 80, 82, 85, 86 | |
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | |
| Глубина вложенности | ||
| на класс приоритета | 16 | |
| дополнительно на организационный блок обработки ошибок | 4 | |
| Счетчики, таймеры и их остаток | ||
| Счетчик S7 | ||
| Число | 256 | |
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 255 | |
| — предварительно задано | от Z 0 до Z 7 | |
| Диапазон счета | ||
| — нижний предел | 0 | |
| — верхний предел | 999 | |
| Счетчик IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Таймеры S7 | ||
| Число | 256 | |
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 255 | |
| — предварительно задано | без остаточности | |
| Временной диапазон | ||
| — нижний предел | 10 ms | |
| — верхний предел | 9 990 s | |
| Таймер IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Области данных и их остаток | ||
| остаточная область данных, общая | Все, макс. 128 Кбайт | |
| Маркер | ||
| Макс. число | 2 048 byte | |
| Есть остаток | Да; от MB 0 до MB 2047 | |
| Предварительно заданный остаток | от MB 0 до MB 15 | |
| Число меток синхронизации | 8; 1 байт маркера | |
| Блоки управляющих данных | ||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных | |
| Предварительно заданный остаток | Да | |
| Локальные данные | ||
| на класс приоритета, макс. | 32 kbyte; макс. 2 Кбайт на блок | |
| Адресная область | ||
| Периферийная адресная область | ||
| Вводы | 2 048 byte | |
| Выводы | 2 048 byte | |
| в том числе децентрализованных | ||
| — Вводы | 2 048 byte | |
| — Выводы | 2 048 byte | |
| Образ процесса | ||
| Вводы | 2 048 byte | |
| Выводы | 2 048 byte | |
| Вводы, настраивается | 2 048 byte | |
| Выводы, настраивается | 2 048 byte | |
| Вводы, предварительно задано | 128 byte | |
| Выводы, предварительно задано | 128 byte | |
| Частичный образ процесса | ||
| Макс. число частичных образов процесса | 1 | |
| Цифровые каналы | ||
| Вводы | 16 384 | |
| — в том числе централизованных | 1 024 | |
| Выводы | 16 384 | |
| — в том числе централизованных | 1 024 | |
| Аналоговые каналы | ||
| Вводы | 1 024 | |
| — в том числе централизованных | 256 | |
| Выводы | 1 024 | |
| — в том числе централизованных | 256 | |
| Конфигурация аппаратного обеспечения | ||
| Количество расширительных устройств, макс. | 3 | |
| Число ведущих устройств DP | ||
| встроенный | 1 | |
| по CP | 4 | |
| Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) | ||
| Функциональные модули | 8 | |
| Коммуникационные процессоры, LAN | 10 | |
| Монтажные стойки | ||
| Макс. число монтажных стоек | 4 | |
| Макс. число модулей на монтажную стойку | 8 | |
| Время | ||
| Часы | ||
| буферные и синхронизируемые | Да | |
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C | |
| Макс. отклонение в день | 10 s; норм.: 2 с | |
| Работа часов после включения сетевого питания | После отключения сети часы продолжают работать | |
| Работа часов после завершения времени хранения в буфере | Часы продолжают работать с момента времени, в который была отключена сеть | |
| Счетчик рабочего времени | ||
| Число | 1 | |
| Числовые значения/диапазон числовых значений | 0 | |
| Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) | |
| Степень детализации | 1 час | |
| остаточн. | Да; при каждом запуске нужно запускать заново | |
| Синхронизация времени | ||
| поддерживается | Да | |
| на MPI, ведущее устройство | Да | |
| на MPI, починенное устройство | Да | |
| на DP, ведущее устройство | Да; для подчиненного устройства DP только время подчиненного устройств | |
| на DP, подчиненное устройство | Да | |
| в AS, ведущее устройство | Да | |
| в AS, подчиненное устройство | Нет | |
| Цифровые входы | ||
| Число входов | 0 | |
| Цифровые выводы | ||
| Вид выходов | 0 | |
| Аналоговые вводы | ||
| Число аналоговых входов | 0 | |
| Аналоговые выводы | ||
| Число аналоговых выходов | 0 | |
| Интерфейсы | ||
| Число интерфейсов Industrial Ethernet | 0 | |
| Число интерфейсов RS 485 | 2; MPI и PROFIBUS DP | |
| Число интерфейсов RS 422 | 0 | |
| 1. интерфейс | ||
| Тип интерфейса | встроенный интерфейс RS 485 | |
| Физические параметры | RS 485 | |
| гальванически развязанный | Нет | |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 200 mA | |
| Функции | ||
| MPI | Да | |
| Ведущее устройство PROFIBUS DP | Нет | |
| Подчиненное устройство PROFIBUS DP | Нет | |
| Двухточечное соединение | Нет | |
| MPI | ||
| Макс. скорости передачи данных | 187,5 kbit/s | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Да | |
| — Базовая S7-связь | Да | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| 2. интерфейс | ||
| Тип интерфейса | встроенный интерфейс RS 485 | |
| Физические параметры | RS 485 | |
| гальванически развязанный | Да | |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 200 mA | |
| Функции | ||
| MPI | Нет | |
| Ведущее устройство PROFIBUS DP | Да | |
| Подчиненное устройство PROFIBUS DP | Да | |
| Двухточечное соединение | Нет | |
| Ведущее устройство DP | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| Макс. число подчиненных устройств DP | 124; на станцию | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Да; только интерфейсные модули | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| — Равноудаленность | Да | |
| — Тактовая синхронизация | Да; OB 61 | |
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | |
| — Активация/деактивация подчиненного устройства DP | Да | |
| — Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP | 8 | |
| — DPV1 | Да | |
| Адресная область | ||
| — Макс. число входов | 2 048 byte | |
| — Макс. число выходов | 2 048 byte | |
| Полезные данные на подчиненное устройство DP | ||
| — Макс. число входов | 244 byte | |
| — Макс. число выходов | 244 byte | |
| Подчиненное устройство DP | ||
| GSD-файл | Текущий файл GSD можно загрузить по адресу: http://www.siemens.com/profibus-gsd | |
| Макс. скорости передачи данных | 12 Mbit/s | |
| автоматический поиск скорости передачи данных | Да; только при пассивном интерфейсе | |
| Макс. адресная область | 32 | |
| Макс. количество полезных данных на адресную область | 32 byte | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да; только при активном интерфейсе | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Нет | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| — Прямой обмен данными (поперечная связь) | Да | |
| — DPV1 | Нет | |
| Передающий накопитель | ||
| — Вводы | 244 byte | |
| — Выводы | 244 byte | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Да | |
| Функции связи | ||
| Связь PG/OP | Да | |
| Маршрутизация наборов данных | Да | |
| Глобальная система передачи данных | ||
| поддерживается | Да | |
| Макс. число GD-контуров | 8 | |
| Макс. число GD-пакетов | 8 | |
| Макс. число GD-пакетов, отправитель | 8 | |
| Макс. число GD-пакетов, получатель | 8 | |
| Макс. размер GD-пакетов | 22 byte | |
| Макс. размер GD-пакетов (из них согласованных) | 22 byte | |
| Базовая S7-связь | ||
| поддерживается | Да | |
| Макс. количество полезных данных на запрос | 76 byte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера) | |
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да; посредством CP и загружаемых FB | |
| Макс. количество полезных данных на запрос | 180 byte; при использовании PUT/GET | |
| Макс. количество полезных данных на запрос (из них согласованных) | 240 byte; в качестве сервера | |
| S5-совместимая связь | ||
| поддерживается | Да; посредством CP и загружаемых FC | |
| Число соединений | ||
| общее | 16 | |
| применяется для PG-связи | 15 | |
| — резервируется для PG-связи | 1 | |
| — настраивается для PG-связи, мин. | 1 | |
| — настраивается для PG-связи, макс. | 15 | |
| применяется для OP-связи | 15 | |
| — резервируется для OP-связи | 1 | |
| — настраивается для OP-связи, мин. | 1 | |
| — настраивается для OP-связи, макс. | 15 | |
| применяется для базовой S7-связи | 12 | |
| — резервируется для базовой S7-связи | 0 | |
| — настраивается для S7-связи, мин. | 0 | |
| — настраивается для S7-связи, макс. | 12 | |
| Функции оповещения S7 | ||
| Макс. число запрашиваемых станций для функций оповещения | 16; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 | |
| Сообщения диагностики процессов | Да | |
| макс. число одновременно активных блоков Alarm-S | 300 | |
| Функции испытания и ввода в эксплуатацию | ||
| Блок состояния | Да; до 2 одновременно | |
| Одиночный шаг | Да | |
| Число контрольных точек | 4 | |
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | |
| Макс. число переменных | 30 | |
| — из них переменных состояния, макс. | 30 | |
| — из них переменных управления, макс. | 14 | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Принудительное исполнение, переменные | Входы, выходы | |
| Макс. число переменных | 10 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 500 | |
| — настраивается | Нет | |
| — из них устойчивых к отказу сети | 100; Только последние 100 элементов являются остаточными | |
| Макс. число элементов, считываемых в режиме RUN | ||
| — настраивается | Да; с 10 до 499 | |
| — предварительно задано | 10 | |
| Сервисные данные | ||
| считываемые | Да | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 60 °C | |
| Проектирование | ||
| Программное обеспечение для проектирования | ||
| STEP 7 | Да; не ниже версии V 5.2 SP1 + аппаратное обновление | |
| Программирование | ||
| Операционный резерв | см. систему команд | |
| Круглые скобки | 8 | |
| Системные функции (SFC) | см. систему команд | |
| Системные функциональные блоки (SFB) | см. систему команд | |
| Язык программирования | ||
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да | |
| — CFC | Да | |
| — GRAPH | Да | |
| — HiGraph® | Да | |
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Кодирование блоков | Да; с S7-Block Privacy | |
| Размеры | ||
| Ширина | 40 mm | |
| Высота | 125 mm | |
| Глубина | 130 mm | |
| Массы | ||
| Масса, прибл. | 290 g | |
| последнее изменение: | 20.06.2016 | |
Техническая документация по 6ES73152AH140AB0
- Брошюра «SIMATIC S7-300 - универсальные программируемые логические контроллеры»
язык: RU, страниц: , размер: 423.54 Кб - Каталог продукции «Программируемые контроллеры S7-300. Сигнальные модули для F систем»
язык: RU, страниц: , размер: 5.84 Мб - Каталог продукции «Программируемые контроллеры S7-300»
язык: RU, страниц: , размер: 6.69 Мб - Каталог продукции «Программируемые контроллеры S7-300. Коммуникационные компоненты»
язык: RU, страниц: , размер: 1.58 Мб - 06_SIPLUS_r.pdf
страниц: , размер: 232.44 Кб - Брошюра «Коммуникационные процессоры PtP и протокол Modbus RTU»
язык: RU, страниц: , размер: 156.61 Кб - Каталог продукции «Модули автоматического регулирования FM 355/FM 455»
язык: RU, страниц: , размер: 140.06 Кб - Каталог продукции «Модули счета и специализированные модули для
SIMATIC S7-300/S7-400»
язык: RU, страниц: , размер: 246.69 Кб - Каталог продукции «Функциональные модули для систем позиционирования на базе SIMATIC S7-300/S7-400»
язык: RU, страниц: , размер: 365.09 Кб - Каталог продукции «Технологические контроллеры для систем управления перемещением и позиционированием »
язык: RU, страниц: , размер: 244.41 Кб - Руководство по конфигурированию/установке «Коммуникационный процессор CP 340 - Первые шаги ввода в
эксплуатацию»
язык: RU, страниц: 6, размер: 253.21 Кб - Руководство по конфигурированию/установке «Коммуникационный процессор CP 340 PtP Драйвер принтера»
язык: RU, страниц: 12, размер: 339.25 Кб - Руководство пользователя «CP 341: установка PtP-соединения и назначение параметров. Справочное руководство»
язык: RU, страниц: 251, размер: 5.38 Мб - Руководство по конфигурированию/установке «SIMATIC S7-300 Automation System. CPU 317T-2 DP: ввод в эксплуатацию»
язык: RU, страниц: 39, размер: 690.47 Кб - Руководство по конфигурированию/установке «SIMATIC FM 350-1. Введение»
язык: RU, страниц: 0, размер: 238.64 Кб - Руководство пользователя «Функциональный модуль FM 350-1 - руководство пользователя»
язык: RU, страниц: 176, размер: 2.61 Мб - FM355C_GettingStarted_r.pdf
страниц: , размер: 299.46 Кб - Руководство по конфигурированию/установке «Функциональный модуль FM 355 S. Первые шаги в пуско-наладочных работах»
язык: RU, страниц: 8, размер: 313.62 Кб - Руководство пользователя «Модуль автоматического регулирования FM 355 - руководство пользователя»
язык: RU, страниц: 298, размер: 3.48 Мб - Руководство по конфигурированию/установке «Модуль SM331, AI 8 x 12 Bit. Первые шаги»
язык: RU, страниц: 1, размер: 6.26 Мб - Руководство по конфигурированию/установке «Система автоматизации S7-300 - сигнальные модули повышенной безопасности»
язык: RU, страниц: 188, размер: 3.42 Мб - Руководство по конфигурированию/установке «SIMATIC NET NCM S7 для PROFIBUS CP. Связь через FMS»
язык: RU, страниц: 206, размер: 2.43 Мб - Руководство по конфигурированию/установке «»
язык: RU, страниц: 34, размер: 417.45 Кб - Руководство по конфигурированию/установке «Аналоговый модуль ввода SM 331. AI 8 x TC»
язык: RU, страниц: 3, размер: 378.43 Кб - Руководство пользователя «SIMATIC Технологические функции CPU 31xC»
язык: RU, страниц: 420, размер: 3.99 Мб - Руководство пользователя «Программируемые контроллеры S7-300 - данные CPU 31x, CPU 31xC»
язык: RU, страниц: 178, размер: 1.58 Мб - Руководство по конфигурированию/установке «SIMATIC S7. Первые шаги в PLC S7-300»
язык: RU, страниц: 8, размер: 553.86 Кб - Руководство по конфигурированию/установке «Программируемые контроллеры S7-300 - аппаратура и монтаж»
язык: RU, страниц: 258, размер: 4.72 Мб - Руководство пользователя «Список инструкций системы S7-300. CPU 31xC, CPU 31x, IM 151-7 CPU, BM 147-1 CPU, BM 147-2 CPU»
язык: RU, страниц: 139, размер: 772.94 Кб - Руководство пользователя «SIMATIC S7-300 CPU 31xC и CPU 31x - технические данные»
язык: RU, страниц: 308, размер: 2.31 Мб - Брошюра «Система автоматизации S7-300. Данные модулей»
язык: RU, страниц: 3, размер: 4.68 Мб - Руководство пользователя «STL для S7-300 и S7-400 - программирование»
язык: RU, страниц: 254, размер: 3.98 Мб - Брошюра «Новые перспективы для большего успеха. Инновационный спектр систем автоматизации simatic»
язык: RU, страниц: , размер: 1.74 Мб
