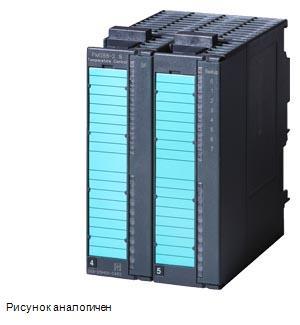

Siemens 6ES7355-2CH00-0AE0 Программируемый контроллер
SIMATIC S7-300, FM 355-2C: 4-КАНАЛЬНЫЙ МОДУЛЬ АВТОМАТ. РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ, 4AI + 8DI + 4AO, CD-ROM: ПРОГР. ОБЕСПЕЧЕНИЕ НАСТРОЙКИ ПАРАМЕТРОВ, СТАНДАРТНЫЕ FB, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ И БЫСТРОМУ СТАРТУ (НЕМ/ АНГ/ ИТ. ЯЗЫК)
Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.
Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300
Области применения 6ES7355-2CH00-0AE0
- Системы управления машин специального назначения.
- Системы управления текстильных машин.
- Системы управления упаковочных машин.
- Системы управления машиностроительного оборудования.
- Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
- Построение систем автоматического регулирования и позиционирования.
- Системы управления измерительными установки и другие.
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES73552CH000AE0
SIMATIC S7-300, TEMPERATURE CONTROL MODULE FM 355-2 C, 4 CHANNELS, CONTIN. 4 AI + 8 DI + 4 AO INCL. MULTI-LANG CONFIG. PACK., MANUAL AND GETTING STARTED (GER/EN/IT) ON CD-ROM | ||
Напряжение питания | ||
Напряжение нагрузки L+ | ||
Номинальное значение (пост. ток) | 24 V | |
Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
Входной ток | ||
из источника напряжения нагрузки L+ (без нагрузки), макс. | 310 mA; норм. 260 мА | |
из шины на задней стойке 5 В пост. тока, макс. | 75 mA; норм. 50 мА | |
Рассеиваемая мощность | ||
Нормальная рассеиваемая мощность | 6,5 W | |
Макс. рассеиваемая мощность | 7,8 W | |
Цифровые входы | ||
Число входов | 8 | |
Входная характеристика по IEC 61131, тип 2 | Да | |
Входное напряжение | ||
Номинальное значение (пост. ток) | 24 V | |
для сигнала "0" | от -3 до +5 В | |
для сигнала "1" | от 13 до 30 В | |
Входной ток | ||
для сигнала "1", тип. | 7 mA | |
Длина провода | ||
экранированные, макс. | 1 000 m | |
неэкранированные, макс. | 600 m | |
Аналоговые вводы | ||
Число аналоговых входов | 4 | |
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 20 V | |
Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
Входные диапазоны | ||
Напряжение | Да | |
Ток | Да | |
Термоэлемент | Да | |
Резистивный термометр | Да | |
Входные диапазоны (номинальные значения), напряжения | ||
от 0 до +10 В | Да | |
Сопротивление на входе (от 0 до 10 В) | 100 k | |
от -1,75 В до +11,75 В | Да | |
Входное сопротивление (от -1,75 В до +11,75 В) | 100 k | |
Диапазоны входных параметров (номинальные значения), ток | ||
от 0 до 20 мА | Да | |
Сопротивление на входе (от 0 до 20 мА) | 50 | |
от 0 до 23,5 мА | Да | |
Сопротивление на входе (от 0 до 23,5 мА) | 50 | |
от -3,5 до +23,5 мА | Да | |
Входное сопротивление (от -3,5 до +23,5 мА) | 50 | |
от 4 мА до 20 мA | Да | |
Входное сопротивление (от 4 мА до 20 мA) | 50 | |
Диапазоны входных параметров (номинальные значения), термоэлементы | ||
Тип B | Да | |
Сопротивление на входе (тип B) | 10 M | |
Тип E | Да | |
Сопротивление на входе (тип E) | 10 M | |
Тип J | Да | |
Сопротивление на входе (тип J) | 10 M | |
Тип K | Да | |
Сопротивление на входе (тип K) | 10 M | |
Тип R | Да | |
Сопротивление на входе (тип R) | 10 M | |
Тип S | Да | |
Сопротивление на входе (тип S) | 10 M | |
Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
Pt 100 | Да | |
Сопротивление на входе (Pt 100) | 10 M | |
Термоэлемент (TC) | ||
Температурная компенсация | ||
— внутренняя температурная компенсация | Да | |
— внешняя температурная компенсация с Pt100 | Да | |
Линеаризация характеристики | ||
параметрируемое | Да | |
— для термоэлементов | Тип B, E, J, K, R, S | |
— для резистивного термометра | Pt100 (стандарт) | |
Длина провода | ||
экранированные, макс. | 200 m; 50 м для 80 мВ и термоэлементов | |
Аналоговые выводы | ||
Число аналоговых выходов | 4 | |
Макс. выходное напряжение, ток короткого замыкания | 25 mA | |
Макс. выходной ток, напряжение при работе без нагрузки | 18 V | |
Диапазоны выходных параметров, напряжение | ||
от 0 до 10 В | Да | |
от -10 до +10 В | Да | |
Диапазоны выходных параметров, ток | ||
от 0 до 20 мА | Да | |
от 4 мА до 20 мA | Да | |
Подключение исполнительных элементов | ||
для выхода напряжения двухпроводного соединения | Да | |
для выхода тока двухпроводного соединения | Да | |
Сопротивление нагрузки (в номинальном диапазоне выхода) | /tr>||
при выходных напряжениях мин. | 1 k | |
при выходных напряжениях, емкостная нагрузка, макс. | 1 µF | |
при выходных токах, макс. | 500 | |
при выходных токах, индуктивная нагрузка, макс. | 1 mH | |
Длина провода | ||
экранированные, макс. | 200 m; 50 м для 80 мВ и термоэлементов | |
Формирование аналоговой величины | ||
Принцип измерения | встроен. | |
Время интегрирования и преобразования/разрешение на канал | ||
Макс. разрешение с диапазоном перегрузки (бит со знаком) | 14 bit | |
Время преобразования (на канал) | 100 ms; при 50/60 Гц | |
Время установления | ||
для омической нагрузки | 0,2 ms | |
для емкостной нагрузки | 3,3 ms | |
для индуктивной нагрузки | 0,5 ms | |
Датчики | ||
Соединение сигнального датчика | ||
для измерения напряжения | Да | |
для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
Подключаемые датчики | ||
2-проводной датчик | Да | |
— макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |
Погрешности/точнсть | ||
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,05 % | |
Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,005 %/K | |
Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | 0,05 % | |
Погрешность температуры (относительно диапазона выходных параметров) (+/-) | 0,02 %/K | |
Эксплуатационный предел погрешности во всем диапазоне температуры | ||
Напряжение относительно диапазона входных параметров, (+/-) | 0,6 %; от +/-0,6 до +/-0,7 % | |
Ток относительно диапазона входных параметров, (+/-) | 0,6 %; от +/-0,6 до +/-0,7 % | |
Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,6 %; от +/-0,6 до +/-0,7 % | |
Напряжение относительно диапазона выходных параметров, (+/-) | 0,5 % | |
Ток относительно диапазона выходных параметров, (+/-) | 0,6 % | |
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
Напряжение относительно диапазона входных параметров, (+/-) | 0,04 %; от +/-0,04 до +/-0,5 % | |
Ток относительно диапазона входных параметров, (+/-) | 0,04 %; от +/-0,04 до +/-0,5 % | |
Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,04 %; от +/-0,04 до +/-0,5 % | |
Напряжение относительно диапазона выходных параметров, (+/-) | 0,4 % | |
Ток относительно диапазона выходных параметров, (+/-) | 0,5 % | |
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 40 dB | |
Мин. синфазные помехи (USS < 2,5 В) | 70 dB | |
Аварийные сигналы/диагностика/информация о состоянии | ||
Возможность включения заменяющих значений | Да; параметрируемое | |
Встроенные функции | ||
Устройства регулирования | ||
Число регуляторов | 4 | |
Гальваническая развязка | ||
Гальваническая развязка регуляторов | ||
между каналами | Нет | |
между каналами и шиной на задней стенке | Да; Оптронная пара | |
Допустимая разность потенциалов | ||
между входами и массой аналогового модуля (UCM) | 2,5 В пост. тока | |
между M внутр. и входами | 75 В пост. тока/60 В перем. тока | |
Изоляция | ||
Изоляция, испытанная посредством | 500 В пост. тока | |
Соединения | ||
Требуемый передний штекер | 2 x 20-полюсный | |
Размеры | ||
Ширина | 80 mm | |
Высота | 125 mm | |
Глубина | 120 mm | |
Массы | ||
Масса, прибл. | 470 g | |
последнее изменение: | 20.06.2016 |
