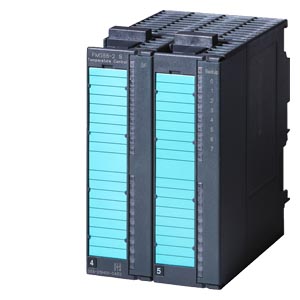

Siemens 6ES7355-2SH00-0AE0 Программируемый контроллер
SIMATIC S7-300, FM 355-2S: 4-КАНАЛЬНЫЙ МОДУЛЬ АВТОМАТ. РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ, 4AI + 8DI + 8DO, CD-ROM: ПРОГР. ОБЕСПЕЧЕНИЕ НАСТРОЙКИ ПАРАМЕТРОВ, СТАНДАРТНЫЕ FB, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ И БЫСТРОМУ СТАРТУ (НЕМ/ АНГ/ ИТ. ЯЗЫК)
Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.
Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300
Области применения 6ES7355-2SH00-0AE0
- Системы управления машин специального назначения.
- Системы управления текстильных машин.
- Системы управления упаковочных машин.
- Системы управления машиностроительного оборудования.
- Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
- Построение систем автоматического регулирования и позиционирования.
- Системы управления измерительными установки и другие.
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES73552SH000AE0
| | SIMATIC S7-300, TEMPERATURE CONTROL MODULE FM 355 S, 4 CHANNELS, STEP AND PULSE, 4 AI + 8 DI + 8 DO INCL. MULTI-LANG CONFIG. PACK., MANUAL AND GETTING STARTED (GER/EN/IT) ON CD-ROM | ||
| Напряжение питания | |||
| Напряжение нагрузки L+ | |||
| Номинальное значение (пост. ток) | 24 V | ||
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | ||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | ||
| Входной ток | |||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 270 mA; норм. 220 мА | ||
| из шины на задней стойке 5 В пост. тока, макс. | 75 mA; норм. 50 мА | ||
| Рассеиваемая мощность | |||
| Нормальная рассеиваемая мощность | 5,5 W | ||
| Макс. рассеиваемая мощность | 6,9 W | ||
| Цифровые входы | |||
| Число входов | 8 | ||
| Входная характеристика по IEC 61131, тип 2 | Да | ||
| Входное напряжение | |||
| Номинальное значение (пост. ток) | 24 V | ||
| для сигнала "0" | от -3 до +5 В | ||
| для сигнала "1" | от 13 до 30 В | ||
| Входной ток | |||
| для сигнала "1", тип. | 7 mA | ||
| Длина провода | |||
| экранированные, макс. | 1 000 m | ||
| неэкранированные, макс. | 600 m | ||
| Цифровые выводы | |||
| Вид выходов | 8 | ||
| Защита от короткого замыкания | Да; электронный | ||
| Ограничение индуктивного напряжения отключения | L+ (-1,5 В) | ||
| Включение цифрового входа | Да | ||
| Коммутационная способность выходов | |||
| при ламповой нагрузке, макс. | 5 W | ||
| Диапазон сопротивления нагрузке | |||
| нижний предел | 240 | ||
| верхний предел | 4 k | ||
| Выходное напряжение | |||
| для сигнала "1", мин. | L+ (-2,5 В) | ||
| Выходной ток | |||
| для сигнала "1", номинальное значение | 0,1 A | ||
| для сигнала "1", диапазон допустимых значений для 0 – 60 , мин. | 5 mA | ||
| для сигнала "1", диапазон допустимых значений для 0 – 60 , макс. | 150 mA | ||
| для сигнала "0", ток покоя, макс. | 0,5 mA | ||
| Параллельное подключение двух выходов | |||
| для логических схем | Да | ||
| Частота коммутации | |||
| при омической нагрузке, макс. | 100 Hz | ||
| при индуктивной нагрузке, макс. | 0,5 Hz | ||
| при ламповой нагрузке, макс. | 100 Hz | ||
| Суммарный ток выходов (на узел) | |||
| Все монтажные положения | |||
| — до 60 , макс. | 400 mA | ||
| Длина провода | |||
| экранированные, макс. | 1 000 m | ||
| неэкранированные, макс. | 600 m | ||
| Аналоговые вводы | |||
| Число аналоговых входов | 4 | ||
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 20 V | ||
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | ||
| Входные диапазоны | |||
| Напряжение | Да | ||
| Ток | Да | ||
| Термоэлемент | Да | ||
| Резистивный термометр | Да | ||
| Входные диапазоны (номинальные значения), напряжения | |||
| от 0 до +10 В | Да | ||
| Сопротивление на входе (от 0 до 10 В) | 100 k | ||
| от -1,75 В до +11,75 В | Да | ||
| Входное сопротивление (от -1,75 В до +11,75 В) | 100 k | ||
| Диапазоны входных параметров (номинальные значения), ток | |||
| от 0 до 20 мА | Да | ||
| Сопротивление на входе (от 0 до 20 мА) | 50 | ||
| от 0 до 23,5 мА | Да | ||
| Сопротивление на входе (от 0 до 23,5 мА) | 50 | ||
| от -3,5 до +23,5 мА | Да | ||
| Входное сопротивление (от -3,5 до +23,5 мА) | 50 | ||
| от 4 мА до 20 мA | Да | ||
| Входное сопротивление (от 4 мА до 20 мA) | 50 | ||
| Диапазоны входных параметров (номинальные значения), термоэлементы | |||
| Тип B | Да | ||
| Сопротивление на входе (тип B) | 10 M | ||
| Тип E | Да | ||
| Сопротивление на входе (тип E) | 10 M | ||
| Тип J | Да | ||
| Сопротивление на входе (тип J) | 10 M | ||
| Тип K | Да | ||
| Сопротивление на входе (тип K) | 10 M | ||
| Тип R | Да | ||
| Сопротивление на входе (тип R) | 10 M | ||
| Тип S | Да | ||
| Сопротивление на входе (тип S) | 10 M | ||
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | |||
| Pt 100 | Да | ||
| Сопротивление на входе (Pt 100) | 10 M | ||
| Термоэлемент (TC) | |||
| Температурная компенсация | |||
| — внутренняя температурная компенсация | Да | ||
| — внешняя температурная компенсация с Pt100 | Да | ||
| Линеаризация характеристики | |||
| параметрируемое | Да | ||
| — для термоэлементов | Тип B, E, J, K, R, S | ||
| — для резистивного термометра | Pt100 (стандарт) | ||
| Длина провода | |||
| экранированные, макс. | 200 m; 50 м для 80 мВ и термоэлементов | ||
| Формирование аналоговой величины | |||
| Принцип измерения | встроен. | ||
| Время интегрирования и преобразования/разрешение на канал | |||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 14 bit | ||
| Время преобразования (на канал) | 100 ms; при 50/60 Гц | ||
| Время установления | |||
| для омической нагрузки | 0,1 ms | ||
| для емкостной нагрузки | 3,3 ms | ||
| для индуктивной нагрузки | 0,5 ms | ||
| Датчики | |||
| Соединение сигнального датчика | |||
| для измерения напряжения | Да | ||
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | ||
| Подключаемые датчики | |||
| 2-проводной датчик | Да | ||
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | ||
| Погрешности/точность | |||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,05 % | ||
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,005 %/K | ||
| Эксплуатационный предел погрешности во всем диапазоне температуры | |||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,06 %; от +/-0,06 до +/-0,7 % | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,06 %; от +/-0,06 до +/-0,7 % | ||
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,06 %; от +/-0,06 до +/-0,7 % | ||
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | |||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,04 %; от +/-0,04 до +/-0,5 % | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,04 %; от +/-0,04 до +/-0,5 % | ||
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,04 %; от +/-0,04 до +/-0,5 % | ||
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | |||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 40 dB | ||
| Мин. синфазные помехи (USS < 2,5 В) | 70 dB | ||
| Аварийные сигналы/диагностика/информация о состоянии | |||
| Возможность включения заменяющих значений | Да; параметрируемое | ||
| Встроенные функции | |||
| Устройства регулирования | |||
| Число регуляторов | 4 | ||
| Гальваническая развязка | |||
| Гальваническая развязка регуляторов | |||
| между каналами | Нет | ||
| между каналами и шиной на задней стенке | Да; Оптронная пара | ||
| Допустимая разность потенциалов | |||
| между входами и массой аналогового модуля (UCM) | 2,5 В пост. тока | ||
| между M внутр. и входами | 75 В пост. тока/60 В перем. тока | ||
| Изоляция | |||
| Изоляция, испытанная посредством | 500 В пост. тока | ||
| Соединения | |||
| Требуемый передний штекер | 2 x 20-полюсный | ||
| Размеры | |||
| Ширина | 80 mm | ||
| Высота | 125 mm | ||
| Глубина | 120 mm | ||
| Массы | |||
| Масса, прибл. | 470 g | ||
| последнее изменение: | 20.06.2016 | ||
