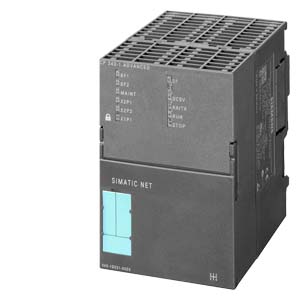

Siemens 6GK7343-1GX31-0XE0 Программируемый контроллер
Коммуникационный процессор SIMATIC NET CP343-1 ADVANCED , для SIMATIC S7-300 ( ETHERNET, PROFINET IO)
Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.
Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300
Области применения 6GK7343-1GX31-0XE0
- Системы управления машин специального назначения.
- Системы управления текстильных машин.
- Системы управления упаковочных машин.
- Системы управления машиностроительного оборудования.
- Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
- Построение систем автоматического регулирования и позиционирования.
- Системы управления измерительными установки и другие.
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6GK73431GX310XE0
| Наименование типа продукта | CP 343-1 Advanced | |
| | SIMATIC NET CP 343-1 ADVANCED; FOR CONNECTING SIMATIC S7-300 CPU TO IND. ETHERNET; PROFINET IO CONTROLLER AND/OR IO-DEVICE; RT AND IRT MRP, PROFINET CBA; TCP/IP; ISO,UDP,S7-COM,S5-KOMP. COM., (SEND/RECEIVE) W. FETCH/WRITE WITH AND WITHOUT RFC 1006, MULTICAST DIAGNOSIS EXTENSION, SNMP, DHCP, FTP CLIENT/SERVER, E-MAIL, GIGABIT-SS1X RJ45 (10/100/1000) PROFINET-SS 2X RJ45(10/100MBIT) PROFINET CBA; SECURITY (FIREWALL/VPN); PROFIENERGY | |
| Скорость передачи | ||
| Скорость передачи | ||
| на интерфейсе 1 | 10 ... 1000 Mbit/s | |
| на интерфейсе 2 | 10 ... 100 Mbit/s | |
| Интерфейсы | ||
| Количество интерфейсов / согласно Industrial Ethernet | 3 | |
| Количество электрических подключений | ||
| на интерфейсе 1 / согласно Industrial Ethernet | 1 | |
| на интерфейсе 2 / согласно Industrial Ethernet | 2 | |
| для напряжения питания | 1 | |
| исполнение сменного носителя данных / C-PLUG | да | |
| Напряжение питания, потребление тока, эффективная мощность потерь | ||
| Вид напряжения / напряжения питания | пост. ток | |
| Напряжение питания / 1 / из кросс-платы | 5 V | |
| Напряжение питания / внешнее | 24 V | |
| Напряжение питания / внешнее / при постоянном токе / номинальное значение | 24 V | |
| относитльный положительный допуск / при постоянном токе / при 24 В | 20 % | |
| относительный отрицательный допуск / при постоянном токе / при 24 В | 15 % | |
| Потребляемый ток | ||
| из кросс-платы / при постоянном токе / при 5 В / типовое | 0,14 A | |
| из внешнего напряжения питания / при постоянном токе / при 24 В / типовое | 0,48 A | |
| из внешнего напряжения питания / при постоянном токе / при 24 В / максимальное | 0,62 A | |
| Мощность потерь [Вт] | 14,7 W | |
| Допустимые окружающие условия | ||
| Температура окружающей среды | ||
| при вертикальном монтаже / во время эксплуатации | 0 ... 40 °C | |
| при горизонтальном монтаже / во время эксплуатации | 0 ... 60 °C | |
| во время хранения | -40 ... +70 °C | |
| во время транспортировки | -40 ... +70 °C | |
| Относительная влажность воздуха / при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | |
| Степень защиты IP | IP20 | |
| Конструктивная форма, размеры и вес | ||
| Ширина | 80 mm | |
| Высота | 125 mm | |
| Глубина | 120 mm | |
| вес-нетто | 0,8 kg | |
| Вид крепления | ||
| монтаж на профильных шинах S7-300 | да | |
| Данные по производительности / открытая коммуникация | ||
| Количество возможных соединений / для открытой связи / с помощью модулей SEND/RECEIVE / максимальное | 16 | |
| Объем данных | ||
| в качестве полезных данных на каждое ISO-соединении / для открытой связи / с помощью модулей SEND/RECEIVE / максимальное | 8 Kibyte | |
| в качестве полезных данных на каждое TSO на TCP-соединении / для открытой связи / с помощью модулей SEND/RECEIVE / максимальное | 8 Kibyte | |
| в качестве полезных данных на каждое TCP-соединение / для открытой связи / с помощью модулей SEND/RECEIVE / максимальное | 8 Kibyte | |
| в качестве полезных данных на каждое UDP-соединение / для открытой связи через IE / с помощью модулей SEND/RECEIVE / максимальное | 2 Kibyte | |
| количество групповых абонентов | 16 | |
| Данные по производительности / коммуникация S7 | ||
| Количество возможных соединений / для S7-связи | ||
| максимальное | 16 | |
| Данные по производительности / мультипротокольный режим | ||
| количество активных соединений / при мультипротокольном режиме | 48 | |
| Данные по производительности / IT-Funktionen | ||
| Количество возможных соединений | ||
| как клиент / с помощью FTP / максимальное | 10 | |
| в качестве сервера / с помощью FTP / максимальное | 2 | |
| в качестве сервера / с помощью FTP / максимальное | 4 | |
| в качестве клиента электронной почты / максимальное | 1 | |
| Объем данных / в качестве полезных данных для электронной почты / максимальное | 8 Kibyte | |
| Емкость запоминающего устройства / накопителя пользователя | ||
| в качестве файловой системы памяти FLASH | 28 Mibyte | |
| как RAM | 30 Mibyte | |
| количество возможных циклов записи / ячеек Flash Memory | 100000 | |
| Данные по производительности / коммуникация PROFINET / в качестве контроллера PN IO | ||
| Функция продукта / IO-контроллер PROFINET | да | |
| количество IO-устройств PN / на IO-контроллере PROFINET / работоспособные / всего | 128 | |
| количество устройств PN IO IRT / на IO-контроллере PROFINET / работоспособные | 128 | |
| количество внешних IO-ветвей PN / при PROFINET / на каждый каркас | 1 | |
| Объем данных | ||
| в качестве полезных данных для входных переменных / в качестве IO-контроллера PROFINET / максимальное | 4 Kibyte | |
| в качестве полезных данных для выходных переменных / в качестве IO-контроллера PROFINET / максимальное | 4 Kibyte | |
| в качестве полезных данных для входных переменных на каждое IO-устройство PN / в качестве IO-контроллера PROFINET / максимальное | 1433 byte | |
| в качестве полезных данных для выходных переменных на каждое IO-устройство PN / в качестве IO-контроллера PROFINET / максимальное | 1433 byte | |
| в качестве полезных данных для входных переменных на каждое IO-устройство PN / на каждый подмодуль в качестве IO-контроллера PROFINET / максимальное | 240 byte | |
| в качестве полезных данных для выходных переменных на каждое IO-устройство PN / на каждый подмодуль в качестве IO-контроллера PROFINET / максимальное | 240 byte | |
| Данные по производительности / коммуникация PROFINET / в качестве устройства PN IO | ||
| Функция продукта / IO-устройство PROFINET | да | |
| Объем данных | ||
| в качестве полезных данных для входных переменных / в качестве IO-устройства PROFINET / максимальное | 1024 byte | |
| в качестве полезных данных для выходных переменных / в качестве IO-устройства PROFINET / максимальное | 1024 byte | |
| в качестве полезных данных для входных переменных / на каждый подмодуль в качестве IO-устройства PROFINET | 240 byte | |
| в качестве полезных данных для выходных переменных / на каждый подмодуль в качестве IO-устройства PROFINET | 240 byte | |
| в качестве полезных данных для диапазона согласованности на каждый подмодуль | 240 byte | |
| количество субмодулей / на каждое IO-устройство PROFINET | 32 | |
| Данные по производительности / PROFINET CBA | ||
| количество удаленных коммутируемых абонентов / при PROFINET CBA | 64 | |
| количество устройств коммутации / при PROFINET CBA / всего | 1000 | |
| Объем данных | ||
| в качестве полезных данных для цифровых входов / при PROFINET CBA / максимальное | 8 Kibyte | |
| в качестве полезных данных для цифровых выходов / при PROFINET CBA / максимальное | 8 Kibyte | |
| в качестве полезных данных для массивов и типов данных / при ациклической передаче / при PROFINET CBA / максимальное | 8 Kibyte | |
| в качестве полезных данных для массивов и типов данных / при PROFINET CBA / при циклической передаче / максимальное | 250 byte | |
| в качестве полезных данных для массивов и типов данных / при PROFINET CBA / при локальном соединении / максимальное | 2400 byte | |
| Данные по производительности / PROFINET CBA / удаленное устройство коммутации / с ацикличной передачей | ||
| Время актуализации / удаленных устройств коммутации / при ациклической передаче / при PROFINET CBA | 100 ms | |
| количество удаленных устройств коммутации с входными переменными / при ациклической передаче / при PROFINET CBA / максимальное | 128 | |
| количество удаленных устройств коммутации с выходными переменными / при ациклической передаче / при PROFINET CBA / максимальное | 128 | |
| Объем данных | ||
| в качестве полезных данных для удаленных устройств коммутации с входными переменными / при ациклической передаче / при PROFINET CBA | 8 Kibyte | |
| в качестве полезных данных для удаленных устройств коммутации с выходными переменными / при ациклической передаче / при PROFINET CBA | 8 Kibyte | |
| Данные по производительности / PROFINET CBA / удаленное устройство коммутации / с цикличной передачей | ||
| Время актуализации / удаленных устройств коммутации / при PROFINET CBA / при циклической передаче | 8 ms | |
| количество удаленных устройств коммутации с входными переменными / при PROFINET CBA / при циклической передаче / максимальное | 200 | |
| количество удаленных устройств коммутации с выходными переменными / при PROFINET CBA / при циклической передаче / максимальное | 200 | |
| Объем данных | ||
| в качестве полезных данных для удаленных устройств коммутации с входными переменными / при PROFINET CBA / при циклической передаче / максимальное | 2000 byte | |
| в качестве полезных данных для удаленных устройств коммутации с выходными переменными / при PROFINET CBA / при циклической передаче / максимальное | 2000 byte | |
| Данные по производительности / PROFINET CBA / HMI-Variablen ber PROFINET / azyklisch | ||
| количество регистрируемых HMI-станций / для HMI-переменных / при ациклической передаче / при PROFINET CBA | 3 | |
| Время актуализации / HMI-переменных / при ациклической передаче / при PROFINET CBA | 500 ms | |
| количество HMI-переменных / при ациклической передаче / при PROFINET CBA / максимальное | 200 | |
| Объем данных / в качестве полезных данных для HMI-переменных / при ациклической передаче / при PROFINET CBA / максимальное | 8 Kibyte | |
| Данные по производительности / PROFINET CBA / gerteinterne Verschaltungen | ||
| количество внутренних устройств коммутации / при PROFINET CBA / максимальное | 256 | |
| Объем данных / внутренних устройств коммутации / при PROFINET CBA / максимальное | 2400 byte | |
| Данные по производительности / PROFINET CBA / устройства коммутации с константами | ||
| количество устройств коммутации с постоянными / при PROFINET CBA / максимальное | 200 | |
| Объем данных / в качестве полезных данных для устройств коммутации с постоянными / при PROFINET CBA / максимальное | 4096 byte | |
| Данные по производительности / PROFINET CBA / функциональность PROFIBUS Proxy | ||
| Функция продукта / при PROFINET CBA / функциональности прокси PROFIBUS | нет | |
| Данные по производительности / Telecontrol | ||
| Протокол / осуществляется поддержка | ||
| TCP/IP | да | |
| Функция продукта / MIB-поддержка | да | |
| Протокол / осуществляется поддержка | ||
| SNMP v1 | да | |
| SNMP v3 | да | |
| DCP | да | |
| LLDP | да | |
| функция идентификации и техобслуживания | ||
| I&M0 - информация об устройстве | да | |
| I&M1 - обозначение установки/монтажа | да | |
| Информация об изделии / диагноз | ||
| Функция продукта / интернет-диагностика | да | |
| Функции изделия / коммутатор | ||
| Характеристики продукта / коммутатор | да | |
| Функция продукта | ||
| управление переключений | нет | |
| при IRT / переключатель ввода/вывода PROFINET | да | |
| конфигурация с STEP 7 | да | |
| Функции изделия / избыточность | ||
| Функция продукта | ||
| кольцевая избыточность | да | |
| менеджер избыточностью | да | |
| Parallel Redundancy Protocol (PRP)/использование в PRP-сети | да | |
| Протокол / осуществляется поддержка / характеристика избыточности MRP | да | |
| Функции изделия / безопасность | ||
| Функция продукта / при VPN-соединении | IPSec | |
| вид алгоритмов шифрования / при VPN-соединении | AES-256, AES-192, AES-128, 3DES-168, DES-56 | |
| вид алгоритмов хэширования / при VPN-соединении | MD5, SHA-1 | |
| Количество возможных соединений / при VPN-соединении | 32 | |
| Функция продукта | ||
| защита паролем для веб-приложений | да | |
| ACL - на основе IP | да | |
| ACL - на основе IP для ПЛК/маршрутизации | да | |
| отключение ненужных сервисов | да | |
| блокирование линии связи с помощью физических портов | да | |
| файл журнала для неправомочного доступа | нет | |
| Функции изделия / время | ||
| Функция продукта / поддержка SICLOCK | да | |
| Функция продукта / передача синхронизации времени | да | |
| Протокол / осуществляется поддержка / NTP | да | |
| Дополнительная информация / интернет-ссылки | ||
| Интернет-ссылка | ||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http | |
| на веб-сайт: промышленная коммуникация | http | |
| на веб-сайт: Industry Mall | https | |
| на веб-сайт: информация и центр загрузок | http | |
| на веб-сайт: база данных изображений | http | |
| на веб-сайт: CAx-Download-Manager | http | |
| на веб-сайт: отраслевая онлайн-поддержка | https | |
| последнее изменение: | 02.06.2016 | |
Техническая документация по 6GK73431GX310XE0
- Брошюра «SIMATIC S7-300 - универсальные программируемые логические контроллеры»
язык: RU, страниц: , размер: 423.54 Кб - Каталог продукции «Программируемые контроллеры S7-300. Сигнальные модули для F систем»
язык: RU, страниц: , размер: 5.84 Мб - Каталог продукции «Программируемые контроллеры S7-300»
язык: RU, страниц: , размер: 6.69 Мб - Каталог продукции «Программируемые контроллеры S7-300. Коммуникационные компоненты»
язык: RU, страниц: , размер: 1.58 Мб - 06_SIPLUS_r.pdf
страниц: , размер: 232.44 Кб - Брошюра «Коммуникационные процессоры PtP и протокол Modbus RTU»
язык: RU, страниц: , размер: 156.61 Кб - Каталог продукции «Модули автоматического регулирования FM 355/FM 455»
язык: RU, страниц: , размер: 140.06 Кб - Каталог продукции «Модули счета и специализированные модули для
SIMATIC S7-300/S7-400»
язык: RU, страниц: , размер: 246.69 Кб - Каталог продукции «Функциональные модули для систем позиционирования на базе SIMATIC S7-300/S7-400»
язык: RU, страниц: , размер: 365.09 Кб - Каталог продукции «Технологические контроллеры для систем управления перемещением и позиционированием »
язык: RU, страниц: , размер: 244.41 Кб - Руководство по конфигурированию/установке «Коммуникационный процессор CP 340 - Первые шаги ввода в
эксплуатацию»
язык: RU, страниц: 6, размер: 253.21 Кб - Руководство по конфигурированию/установке «Коммуникационный процессор CP 340 PtP Драйвер принтера»
язык: RU, страниц: 12, размер: 339.25 Кб - Руководство пользователя «CP 341: установка PtP-соединения и назначение параметров. Справочное руководство»
язык: RU, страниц: 251, размер: 5.38 Мб - Руководство по конфигурированию/установке «SIMATIC S7-300 Automation System. CPU 317T-2 DP: ввод в эксплуатацию»
язык: RU, страниц: 39, размер: 690.47 Кб - Руководство по конфигурированию/установке «SIMATIC FM 350-1. Введение»
язык: RU, страниц: 0, размер: 238.64 Кб - Руководство пользователя «Функциональный модуль FM 350-1 - руководство пользователя»
язык: RU, страниц: 176, размер: 2.61 Мб - FM355C_GettingStarted_r.pdf
страниц: , размер: 299.46 Кб - Руководство по конфигурированию/установке «Функциональный модуль FM 355 S. Первые шаги в пуско-наладочных работах»
язык: RU, страниц: 8, размер: 313.62 Кб - Руководство пользователя «Модуль автоматического регулирования FM 355 - руководство пользователя»
язык: RU, страниц: 298, размер: 3.48 Мб - Руководство по конфигурированию/установке «Модуль SM331, AI 8 x 12 Bit. Первые шаги»
язык: RU, страниц: 1, размер: 6.26 Мб - Руководство по конфигурированию/установке «Система автоматизации S7-300 - сигнальные модули повышенной безопасности»
язык: RU, страниц: 188, размер: 3.42 Мб - Руководство по конфигурированию/установке «SIMATIC NET NCM S7 для PROFIBUS CP. Связь через FMS»
язык: RU, страниц: 206, размер: 2.43 Мб - Руководство по конфигурированию/установке «»
язык: RU, страниц: 34, размер: 417.45 Кб - Руководство по конфигурированию/установке «Аналоговый модуль ввода SM 331. AI 8 x TC»
язык: RU, страниц: 3, размер: 378.43 Кб - Руководство пользователя «SIMATIC Технологические функции CPU 31xC»
язык: RU, страниц: 420, размер: 3.99 Мб - Руководство пользователя «Программируемые контроллеры S7-300 - данные CPU 31x, CPU 31xC»
язык: RU, страниц: 178, размер: 1.58 Мб - Руководство по конфигурированию/установке «SIMATIC S7. Первые шаги в PLC S7-300»
язык: RU, страниц: 8, размер: 553.86 Кб - Руководство по конфигурированию/установке «Программируемые контроллеры S7-300 - аппаратура и монтаж»
язык: RU, страниц: 258, размер: 4.72 Мб - Руководство пользователя «Список инструкций системы S7-300. CPU 31xC, CPU 31x, IM 151-7 CPU, BM 147-1 CPU, BM 147-2 CPU»
язык: RU, страниц: 139, размер: 772.94 Кб - Руководство пользователя «SIMATIC S7-300 CPU 31xC и CPU 31x - технические данные»
язык: RU, страниц: 308, размер: 2.31 Мб - Брошюра «Система автоматизации S7-300. Данные модулей»
язык: RU, страниц: 3, размер: 4.68 Мб - Руководство пользователя «STL для S7-300 и S7-400 - программирование»
язык: RU, страниц: 254, размер: 3.98 Мб - Брошюра «Новые перспективы для большего успеха. Инновационный спектр систем автоматизации simatic»
язык: RU, страниц: , размер: 1.74 Мб
