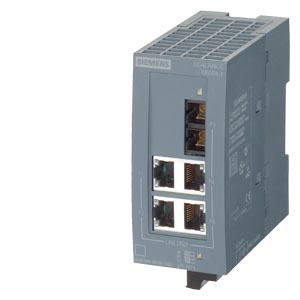

6GK5004-1BF00-1AB2 Siemens Scalance X-000
6GK50041BF001AB2: SCALANCE XB004-1LD НЕУПРАВЛЯЕМЫЙ КОММУТАТОР INDUSTRIAL ETHERNET ДЛЯ 10/100МБИТ/С, С 4 X 10/100МБИТ/С ПОРТАМИ ДЛЯ ВИТОЙ ПАРЫ С РАЗЪЁМАМИ RJ45, 1 X100МБИТ/С ПОРТОМ ОДНОМОДОВОГО СТЕКЛОВОЛОКНА ДЛЯ ДЛИННОВОЛНОВОГО ЛАЗЕРА С РАЗЪЁМАМИ SC, ДЛЯ СОЗДАНИЯ НЕБОЛЬШИХ СЕТЕЙ С ТОПОЛОГИЕЙ «ЗВЕЗДА» И «ЛИНИЯ», СВЕТОДИОДНАЯ ДИАГНОСТИКА, СТЕПЕНЬ ЗАЩИТЫ IP20, =24В ПИТАНИЕ, ВКЛЮЧАЯ РУКОВОДСТВА
Обзор 6GK50041BF001AB2:
- Неуправляемые коммутаторы Industrial Ethernet серии SCALANCE XB-000 для построения линейных и звездообразных структур Industrial Ethernet со скоростью обмена данными 10/100 Мбит/с.
- Подключение станций и сетей через электрические или оптические порты.
- Компактные корпуса для монтажа на стандартную профильную шину в шкафу управления или коробке.
- 5 или 8 x электрических портов RJ45 10/100 Мбит/с.
- 4 x электрических порта RJ45 10/100 Мбит/с и 1 x оптический SC порт 100 Мбит/с для подключения стеклянного мультимодового кабеля длиной до 3 км.
- 4 x электрических порта RJ45 10/100 Мбит/с и 1 x оптический SC порт 100 Мбит/с для подключения стеклянного одномодового кабеля длиной до 26 км.
- Наличие диагностических светодиодов (наличие питания, состояние системы связи, обмен данными).
- Подключение сетевых кабелей с фронтальной стороны корпуса.
- Подключение питания с нижней стороны корпуса.
- Автоматическая настройка на скорость обмена данными в сети (10/100 Мбит/с), автоматическая кроссировка подключаемых кабелей.
Область применения 6GK5004-1BF00-1AB2:
- Неуправляемые коммутаторы Industrial Ethernet серии SCALANCE XB-000 позволяют создавать рентабельные решения по построению небольших линейных или звездообразных структур коммутируемых сетей на уровне производственных машин или приборов.
- Компактный корпус для монтажа на стандартную профильную шину.
Версии приборов
SCALANCE XB005 и SCALANCE XB008
- Для построения электрических сетей Industrial Ethernet с линейной или звездообразной топологией.
- Диагностика состояний с помощью встроенных в прибор светодиодов (наличие напряжения питания, состояние системы связи, обмен данными).
- 5 или 8 электрических портов RJ45 10/100 Мбит/с.
SCALANCE XB004-1 и SCALANCE XB004-1LD
- Для построения электрических и оптических сетей Industrial Ethernet с линейной или звездообразной топологией.
- Диагностика состояний с помощью встроенных в прибор светодиодов (наличие напряжения питания, состояние системы связи, обмен данными).
- 4 электрических порта RJ45 10/100 Мбит/с и 1 оптический порт SC 100 Мбит/с для подключения стеклянного оптического мультимодового/ одномодового кабеля.
Технические характеристики 6GK5004-1BF00-1AB2
| | SCALANCE XB004-1LD UNMANAGED INDUSTRIAL ETHERNET SWITCH FOR 10/100MBIT/S; WITH 4 X 10/100MBIT/S TWISTED PAIR- PORTS WITH RJ45-SOCKETS; 1 X100MBIT/S SINGLEMODE GLASS FOC-PORT WITH SC-SOCKET; FOR CONFIGURING SMALL STAR- AND LINE TOPOGRAPHIES; LED-DIAGNOSIS, IP20, 24 V DC POWER SUPPLY, MANUAL AVAILABLE AS DOWNLOAD | ||
| Скорость передачи | |||
| Скорость передачи | 10 Mbit/s, 100 Mbit/s | ||
| Интерфейсы | |||
| Количество электрических/оптических подключений | |||
| для сетевых компонентов или абонентских радиостанций / максимальное | 5 | ||
| Количество оптических соединений | |||
| для световодов / при 100 Мбит/с | 1 | ||
| группируемая оптическая мощность относительно 1 мВт | |||
| выхода передатчика | -5 ... +0 | ||
| входа ресивера / максимальное | 0 dB | ||
| оптическая чувствительность относительно 1 мВт / входа ресивера / минимально | -34 dB | ||
| коэффициент затухания / световодного маршрута / минимально необходимый | 0 dB | ||
| Дальность действия / на оптическом интерфейсе / в зависимости от используемых оптоволокон | 0 ... 26 km | ||
| Количество электрических подключений / для сетевых компонентов или абонентских радиостанций | 4; RJ45 | ||
| Количество SC-портов 100 Мбит/с/для многомод./встроен. | |||
| для многомод. | 0 | ||
| для одномод (LD) | 1 | ||
| количествоLC-портов 1000 Мбит/с | |||
| для многомод. | 0 | ||
| для одномод (LD) | 0 | ||
| Количество электрических подключений | |||
| для напряжения питания | 1 | ||
| Напряжение питания, потребление тока, эффективная мощность потерь | |||
| Вид напряжения / напряжения питания | перем./пост. ток | ||
| Напряжение питания | |||
| внешнее | 24 V | ||
| внешнее | 19,2 ... 28,8 V | ||
| при переменном токе | 24 V | ||
| Компонент продукта / устройство защиты на входе напряжения питания | да | ||
| Потребляемый ток / максимальное | 0,1 A | ||
| Мощность потерь [Вт] | |||
| при постоянном токе / при 24 В | 2,4 W | ||
| Допустимые окружающие условия | |||
| Температура окружающей среды | |||
| во время эксплуатации | -10 ... +60 °C | ||
| во время хранения | -40 ... +80 °C | ||
| во время транспортировки | -40 ... +80 °C | ||
| Относительная влажность воздуха | |||
| при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | ||
| Степень защиты IP | IP20 | ||
| Конструктивная форма, размеры и вес | |||
| Ширина | 45 mm | ||
| Высота | 100 mm | ||
| Глубина | 87 mm | ||
| вес-нетто | 0,165 kg | ||
| Вид крепления | |||
| установка на монтажной шине DIN 35 мм | да | ||
| настенный монтаж | да | ||
| монтаж на профильных шинах S7-1500 | нет | ||
| Функции изделия / управление, конфигурация, проектирование | |||
| Функция продукта | |||
| мультипортовый мирроринг | нет | ||
| CoS | да | ||
| управление переключений | нет | ||
| Нормы, спецификации, сертификаты | |||
| Стандарт | |||
| для FM | FM3611: Class 1, Divison 2, Group A, B, C, D / T4, CL.1, Zone 2, GP. IIC, T4 | ||
| для зоны взрывоопасности | EN 60079-0:2009, EN60079-15:2010, II 3 G Ex nA IIC T4 Gc, KEMA 07ATEX0145 X | ||
| для помехоустойчивости | EN 61000-6-2 | ||
| Сертификат соответствия | |||
| CE | да | ||
| C-TIC | да | ||
| KC-разрешение | да | ||
| Среднее время между отказами (MTBF) / при 40 °C | 238 y | ||
| Дополнительная информация / интернет-ссылки | |||
| Интернет-ссылка | |||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http | ||
| на веб-сайт: промышленная коммуникация | http | ||
| на веб-сайт: Industry Mall | https | ||
| на веб-сайт: информация и центр загрузок | http | ||
| на веб-сайт: база данных изображений | http | ||
| на веб-сайт: CAx-Download-Manager | http | ||
| на веб-сайт: отраслевая онлайн-поддержка | https | ||
| последнее изменение: | 09.12.2016 | ||
