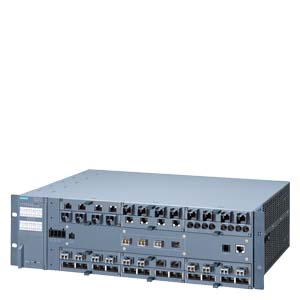

6GK5552-0AR00-2HR2 Siemens Scalance X-500
6GK55520AR002HR2: Управляемый коммутатор 3 уровня SCALANCE XR552-12M, (в 19'' стойку). 4 X 1000/10000 Мбит / с SFP+, 12 X 100/1000 Мбит / с 4-медиа мод, электр.и POE диагностика, рез. блок питания,
Обзор 6GK55520AR002HR2:
- Четыре оптических интерфейса (10 Гбит/с) и до 48 электрических и/ или оптических интерфейсов (10/100/1000 Мбит/с), из которых до 12 электрических интерфейсов с питанием через Ethernet (PoE);
установка в один базовый блок до 12 4-канальных интерфейсных субмодулей с произвольным порядком их размещения. - Быстрое реконфигурирование сети с помощью встроенного менеджера резервирования:
Подключение к кольцевым сетям с поддержкой функций скоростного реконфигурирования поврежденного кольца. - Простая интеграция промышленных сетей в существующие корпоративные сети благодаря поддержке множества стандартных IT функций (VLAN, IGMP-Snooping/Querier, STP/RSTP/MSTP, объединение каналов, качество сервиса, 802.1x и опциональная статическая маршрутизация, RIP, OSPF, VRRP для IPv4 и IPv6)
- Резервированное подключение к сетям более высокого уровня с поддержкой множества стандартных механизмов резервирования (Multiple Spanning Tree Protocol, Spanning Tree Protocol, Rapid Reconfiguration Spanning Tree Protocol, Media Redundancy Protocol) и стандартных протоколов и процедур IP маршрутизации (Routing Information Protocol, Open Shortest Path First, Virtual Router Redundancy Protocol)
- PROFINET диагностика, Web браузер, интерфейс командной строки (CLI) и SNMP.
Область применения:
Коммутаторы серии SCALANCE XR-500 являются идеальной платформой для промышленных сетей, а также для интеграции промышленных сетей в корпоративную сеть. Они способны поддерживать скоростной и надежный обмен данными между всеми уровнями управления: от полевого уровня до уровня управления предприятием, выполнять широкий спектр диагностических функций. Модульная конструкция и поддержка функций коммутации 3-го уровня позволяют формировать сети с учетом требований специальных приложений, выполнять адаптацию и расширение сетей в любое время.
Коммутаторы SCALANCE XR-500 позволяют формировать линейные, кольцевые и звездообразные структуры Industrial Ethernet с электрическими и оптическими каналами связи. Четыре встроенных слота SFP+ могут опционально комплектоваться съемными приемопередатчиками SFP+ (10 Гбит/с) или SFP (1000 Мбит/с). До 12 слотов коммутатора могут комплектоваться необходимым набором 4-канальных интерфейсных субмодулей с электрическими и/ или оптическими интерфейсами. Поддержка обмена данными со скоростью до 10 Гбит/с позволяет использовать эти приборы в качестве основного коммутатора Industrial Ethernet и в качестве концентратора сети заводского уровня (возможно резервированное подключение).
Использование интерфейсных субмодулей и съемных приемопередатчиков SFP+/SFP позволяет:
- Выполнять расширение сети путем установки дополнительных интерфейсных субмодулей требуемого вида в неиспользуемые слоты базового блока.
- Выполнять согласование различных видов каналов связи. Например, выполнять обмен данными между электрическими и оптическими каналами, между мульти- и мономодовыми оптическими каналами и т.д.
- Изменять скорость обмена данными. Например, с 1000 Мбит/с на 10000 Мбит/с.
Технические характеристики 6GK5552-0AR00-2HR2
| | SCALANCE XR552-12M; MANAGED IE SWITCH; LAYER 3 INTEGRATED; 19" RACK; PORTS BACK SIDE; 4 X 1000/10000MBIT/S SFP PLUS; 12 X 100/1000MBIT/S 4-PORT- MEDIA MODULE, ELECTRICAL, ELECTRICAL POE OR OPTICAL; LED-DIAGNOSTICS; FAULT SIGNAL CONTACT; SELECT/SET-BUTTON; PROFINET-IO DEVICE; NETWORK MANAGEMENT; INTEGRATED REDUNDANCY MANAGER; OFFICE FEATURES (RSTP, VLAN, IGMP,..); C-PLUG IN THE SCOPE OF SUPPLY | ||
| Скорость передачи | |||
| Скорость передачи | 10 Mbit/s, 100 Mbit/s, 1000 Mbit/s, 10 Gbit/s | ||
| Интерфейсы | |||
| Количество электрических/оптических подключений | |||
| для сетевых компонентов или абонентских радиостанций / максимальное | 52 | ||
| Количество электрических подключений / для сетевых компонентов или абонентских радиостанций | RJ45 | ||
| Количество электрических подключений / при Power-over-Ethernet / для сетевых компонентов или абонентских радиостанций | 12 | ||
| Количество электрических подключений | |||
| для SFP+ | 4 | ||
| Количество портов ST(BFOC) 100 Мбит/с | |||
| для многомод. | 48 | ||
| для одномод (LD) | 48 | ||
| количество SC-портов 1000 Мбит/с | |||
| для многомод. | 48 | ||
| для одномод (LD) | 48 | ||
| Количество электрических подключений | |||
| для SFP | 4 | ||
| для SFP+ | 4 | ||
| Количество электрических подключений | |||
| для консоли управления | 1 | ||
| для целей управления | 1 | ||
| для сигнального контакта | 1 | ||
| для модуля носителя данных | 12 | ||
| для напряжения питания | 1 | ||
| для избыточного напряжения питания | 1 | ||
| исполнение сменного носителя данных | |||
| C-PLUG/KEY-PLUG | да | ||
| Характеристики продукта / интерфейсные модули, заменяемые в "горячем" режиме | да | ||
| Входы/выходы | |||
| рабочее напряжение / сигнальных контактов | |||
| при постоянном токе / номинальное значение | 24 V | ||
| Рабочий ток / сигнальных контактов | |||
| при постоянном токе / максимальное | 0,1 A | ||
| Напряжение питания, потребление тока, эффективная мощность потерь | |||
| Тип электропитания / резервный сетевой блок | нет | ||
| Вид напряжения / напряжения питания | пост. ток | ||
| Напряжение питания | |||
| внешнее | 24 V | ||
| внешнее | 19,2 ... 28,8 V | ||
| Компонент продукта / устройство защиты на входе напряжения питания | да | ||
| исполнение устройства защиты / на входе для напряжения питания | F 15 A / 125 V | ||
| Потребляемый ток / максимальное | 12,5 A | ||
| отдаваемая активная мощность / PSE / с PoE | |||
| на порт / максимальное | 30 W | ||
| всего / максимальное | 180 W | ||
| Допустимые окружающие условия | |||
| Температура окружающей среды | |||
| во время эксплуатации | 0 ... 60 °C | ||
| во время хранения | -40 ... +70 °C | ||
| во время транспортировки | -40 ... +70 °C | ||
| Относительная влажность воздуха | |||
| при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | ||
| Степень защиты IP | IP20 | ||
| Конструктивная форма, размеры и вес | |||
| Число модулей в высоту / на шкаф 19 дюймов | 3 | ||
| Ширина | 449 mm | ||
| Высота | 130,8 mm | ||
| Глубина | 305 mm | ||
| вес-нетто | 10 kg | ||
| Вид крепления | |||
| монтаж 19 дюймов | да | ||
| установка на монтажной шине DIN 35 мм | нет | ||
| настенный монтаж | нет | ||
| монтаж на профильных шинах S7-300 | нет | ||
| монтаж на профильных шинах S7-1500 | нет | ||
| Функции изделия / управление, конфигурация, проектирование | |||
| Функция продукта | |||
| CLI | да | ||
| сетевое управление | да | ||
| MIB-поддержка | да | ||
| TRAPs по Email | да | ||
| конфигурация с STEP 7 | да | ||
| RMON | да | ||
| дублирование порта | да | ||
| мультипортовый мирроринг | да | ||
| CoS | да | ||
| диагностика ввода/вывода PROFINET | да | ||
| управление переключений | да | ||
| Длина телеграммы / при Ethernet / максимальное | 9216 byte | ||
| Протокол / осуществляется поддержка | |||
| Telnet | да | ||
| HTTP | да | ||
| HTTPS | да | ||
| TFTP | да | ||
| FTP | да | ||
| BOOTP | да | ||
| GMRP | да | ||
| DCP | да | ||
| LLDP | да | ||
| IGMP (Snooping/Querier) | да | ||
| функция идентификации и техобслуживания | |||
| I&M0 - информация об устройстве | да | ||
| I&M1 - обозначение установки/монтажа | да | ||
| Протокол / осуществляется поддержка | |||
| SNMP v1 | да | ||
| SNMP v2 | да | ||
| SNMP v3 | да | ||
| Информация об изделии / диагноз | |||
| Функция продукта | |||
| диагностика порта | да | ||
| статистика размеров пакетов | да | ||
| статистика типов пакетов | да | ||
| статистика ошибок | да | ||
| SysLog | да | ||
| Функции изделия / VLAN | |||
| Функция продукта | |||
| VLAN - на основе порта | да | ||
| VLAN - на основе протокола | да | ||
| VLAN - на основе IP | да | ||
| VLAN - динамический | да | ||
| количество VLAN / максимальное | 255 | ||
| количество VLAN - динамический / максимальное | 255 | ||
| Протокол / осуществляется поддержка / GVRP | да | ||
| Функции изделия / DHCP | |||
| Функция продукта | |||
| DHCP-клиент | да | ||
| DHCP опция 82 | да | ||
| DHCP опция 66 | да | ||
| DHCP опция 67 | да | ||
| Функции изделия / маршрутизация | |||
| Функция продукта | |||
| статический IP-роутинг | да | ||
| статический IP-роутинг IPv6 | нет | ||
| динамический IP-роутинг | да | ||
| динамический IP-роутинг IPv6 | нет | ||
| Протокол / осуществляется поддержка | |||
| RIPv2 | да | ||
| RIPnG for IPv6 | нет | ||
| OSPFv2 | да | ||
| OSPFv3 for IPv6 | нет | ||
| VRRP | да | ||
| VRRP для IPv6 | нет | ||
| Функции изделия / избыточность | |||
| Функция продукта | |||
| кольцевая избыточность | да | ||
| характеристика высокоскоростной избыточности HRP | да | ||
| высокоскоростной протокол резервирования (HRP) с менеджером резервирования | да | ||
| высокоскоростной протокол резервирования (HRP) с резервированием путем дублирования | да | ||
| Протокол / осуществляется поддержка / характеристика избыточности MRP | да | ||
| Функция продукта | |||
| Media Redundancy Protocol (MRP) с менеджером резервирования | да | ||
| характеристика избыточности STP | да | ||
| характеристика избыточности RSTP | да | ||
| характеристика избыточности MSTP | да | ||
| пассивное прослушивание | да | ||
| Протокол / осуществляется поддержка | |||
| LACP | да | ||
| Функции изделия / безопасность | |||
| Функция продукта | |||
| ACL - на основе MAC | да | ||
| ACL - на основе порта/MAC | да | ||
| IEEE 802.1X (радиус) | да | ||
| ограничитель многоадресного/одноадресного/радиовещания | да | ||
| блокирование радиовещания | да | ||
| Протокол / осуществляется поддержка | |||
| SSH | да | ||
| Функции изделия / время | |||
| Функция продукта | |||
| поддержка SICLOCK | да | ||
| Протокол / осуществляется поддержка | |||
| NTP | да | ||
| SNTP | да | ||
| Нормы, спецификации, сертификаты | |||
| Стандарт | |||
| для FM | FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4 | ||
| для зоны взрывоопасности | EN 60079-0: 2009, EN60079-15: 2010, II 3 G Ex nA IIC T4 Gc, KEMA 07 ATEX 0145 X | ||
| для зоны взрывоопасности / CSA и UL | ISA 12.12.01-2012 (Hazardous Location), Class 1 / Division 2 / Group A, B, C, D / T4, Class 1 / Zone 2 / Group IIC / T4 | ||
| для помехоустойчивости | EN 61000-6-2 | ||
| Сертификат соответствия | |||
| CE | да | ||
| C-TIC | да | ||
| KC-разрешение | да | ||
| E1-разрешение | нет | ||
| E1-разрешение | нет | ||
| Дополнительная информация / интернет-ссылки | |||
| Интернет-ссылка | |||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http | ||
| на веб-сайт: промышленная коммуникация | http | ||
| на веб-сайт: Industry Mall | https | ||
| на веб-сайт: информация и центр загрузок | http | ||
| на веб-сайт: база данных изображений | http | ||
| на веб-сайт: CAx-Download-Manager | http | ||
| на веб-сайт: отраслевая онлайн-поддержка | https | ||
| последнее изменение: | 09.12.2016 | ||
