6GK5598-1AA00-3AA0 Siemens Scalance X-500

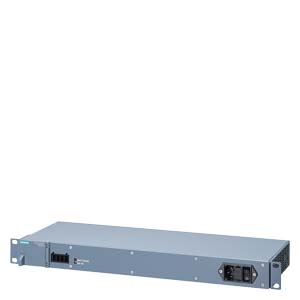

6GK55981AA003AA0: Источник питания PS598-1 300 Ватт, AC 85-264 В для SCALANCE X-500
Обзор 6GK55981AA003AA0:
- Четыре оптических интерфейса (10 Гбит/с) и до 48 электрических и/ или оптических интерфейсов (10/100/1000 Мбит/с), из которых до 12 электрических интерфейсов с питанием через Ethernet (PoE);
установка в один базовый блок до 12 4-канальных интерфейсных субмодулей с произвольным порядком их размещения. - Быстрое реконфигурирование сети с помощью встроенного менеджера резервирования:
Подключение к кольцевым сетям с поддержкой функций скоростного реконфигурирования поврежденного кольца. - Простая интеграция промышленных сетей в существующие корпоративные сети благодаря поддержке множества стандартных IT функций (VLAN, IGMP-Snooping/Querier, STP/RSTP/MSTP, объединение каналов, качество сервиса, 802.1x и опциональная статическая маршрутизация, RIP, OSPF, VRRP для IPv4 и IPv6)
- Резервированное подключение к сетям более высокого уровня с поддержкой множества стандартных механизмов резервирования (Multiple Spanning Tree Protocol, Spanning Tree Protocol, Rapid Reconfiguration Spanning Tree Protocol, Media Redundancy Protocol) и стандартных протоколов и процедур IP маршрутизации (Routing Information Protocol, Open Shortest Path First, Virtual Router Redundancy Protocol)
- PROFINET диагностика, Web браузер, интерфейс командной строки (CLI) и SNMP.
Область применения:
Коммутаторы серии SCALANCE XR-500 являются идеальной платформой для промышленных сетей, а также для интеграции промышленных сетей в корпоративную сеть. Они способны поддерживать скоростной и надежный обмен данными между всеми уровнями управления: от полевого уровня до уровня управления предприятием, выполнять широкий спектр диагностических функций. Модульная конструкция и поддержка функций коммутации 3-го уровня позволяют формировать сети с учетом требований специальных приложений, выполнять адаптацию и расширение сетей в любое время.
Коммутаторы SCALANCE XR-500 позволяют формировать линейные, кольцевые и звездообразные структуры Industrial Ethernet с электрическими и оптическими каналами связи. Четыре встроенных слота SFP+ могут опционально комплектоваться съемными приемопередатчиками SFP+ (10 Гбит/с) или SFP (1000 Мбит/с). До 12 слотов коммутатора могут комплектоваться необходимым набором 4-канальных интерфейсных субмодулей с электрическими и/ или оптическими интерфейсами. Поддержка обмена данными со скоростью до 10 Гбит/с позволяет использовать эти приборы в качестве основного коммутатора Industrial Ethernet и в качестве концентратора сети заводского уровня (возможно резервированное подключение).
Использование интерфейсных субмодулей и съемных приемопередатчиков SFP+/SFP позволяет:
- Выполнять расширение сети путем установки дополнительных интерфейсных субмодулей требуемого вида в неиспользуемые слоты базового блока.
- Выполнять согласование различных видов каналов связи. Например, выполнять обмен данными между электрическими и оптическими каналами, между мульти- и мономодовыми оптическими каналами и т.д.
- Изменять скорость обмена данными. Например, с 1000 Мбит/с на 10000 Мбит/с.
Технические характеристики 6GK5598-1AA00-3AA0
| | SCALANCE PS598-1 POWER SUPPLY 300 WATT INPUT: AC 85-264 V, INLET CONN. FOR NON-HEATING APPARATUS OUTPUT: DC 24 V TERMINALS OR FOR DIRECT CONNECTING TO SCALANCE X-500 | |
| Данные по электрике / вход | ||
| Напряжение питания / при переменном токе | 85 ... 264 V | |
| Напряжение питания / 1 / при переменном токе / номинальное значение | 230 V | |
| Исполнение входа / вход дальнего радиуса действия | да | |
| Категория перенапряжения | Category II (20 A rated branch circuit) | |
| Время нерасцепления / при номинальном значении выходного тока / при выпадении сети / минимально | 16 ms | |
| Сетевая частота | ||
| 1 / номинальное значение | 50 Hz | |
| 2 / номинальное значение | 60 Hz | |
| Сетевая частота | 47 ... 63 Hz | |
| Входной ток / при номинальном значении входного напряжения 230 В / номинальное значение | 1,8 A | |
| ограничение тока / тока включения / при 25 °C / максимальное | 40 A | |
| Данные по электрике / выход | ||
| форма кривой напряжения / на выходе | регулируемое постоянное напряжение без потенциала | |
| Выходное напряжение / при постоянном токе / номинальное значение | 24 V | |
| время задержки пуска / максимальное | 1,5 s | |
| время нарастания напряжения / выходного напряжения / максимальное | 15 ms | |
| Выходной ток | ||
| номинальное значение | 12,5 A | |
| расчетный диапазон | 0 ... 12,5 A | |
| отдаваемая активная мощность / типовое | 300 W | |
| Характеристики продукта / параллельное соединение каналов | да | |
| количество параллельно коммутируемых устройств / для увеличения мощности | 2 | |
| Коэффициент полезного действия [%] | 87 % | |
| Мощность потерь [Вт] | 39 W | |
| Данные об электрике / регулирование | ||
| относительный общий допуск / напряжения | 2 % | |
| остаточная волнистость / максимальное | 0,36 V | |
| пик напряжения / максимальное | 240 V | |
| относительная точность регулирования / выходного напряжения | ||
| при медленном колебании входного напряжения | 0,2 % | |
| при медленном колебании омической нагрузки | 0,4 % | |
| при скачке омической нагрузки 50/100/50 % / типовое | 3,25 % | |
| при быстром колебании входного напряжения на +/- 15 % / типовое | 0,8 % | |
| время регулирования | ||
| при скачке нагрузки от 50 % до 100 % / типовое | 2 ms | |
| при скачке нагрузки от 100 % до 50 % / типовое | 2 ms | |
| Данные по электрике / защита и контроль | ||
| исполнение блока защиты от перенапряжений / на выходе | < 37 V | |
| пороговое значение ограничения тока / типовое | 1,15 A | |
| Характеристика выхода / с защитой от коротких замыканий | да | |
| Разделение потенциалов / между входом и выходом | да | |
| Разделение потенциалов | выходное напряжение SELV Ua по EN 60950-1 и EN 50178 | |
| рабочий ток | ||
| максимальное | 3 mA | |
| типовое | 0,858 mA | |
| Данные по механике | ||
| Конструктивная форма, размеры и вес | ||
| Ширина | 446 mm | |
| Высота | 44 mm | |
| Глубина | 140 mm | |
| вес-нетто | 1,7 kg | |
| Характеристики продукта / корпуса / секционируемый корпус | нет | |
| Вид крепления | ||
| монтаж 19 дюймов | да | |
| настенный монтаж | нет | |
| установка на монтажной шине | нет | |
| монтаж на профильных шинах S7-300 | нет | |
| Допустимые окружающие условия | ||
| Температура окружающей среды | ||
| во время эксплуатации | 60 °C | |
| во время хранения | -25 ... +70 °C | |
| во время транспортировки | -25 ... +70 °C | |
| Степень защиты IP | IP20 | |
| Нормы, спецификации, сертификаты | ||
| Стандарт | ||
| для безопасности / CSA и UL | UL 60950-1, CSA C22.2 Nr. 60950-1 | |
| для излучения помех | EN 55022 (Class B) | |
| для помехоустойчивости | EN 61000-6-2 | |
| Сертификат соответствия | EN 55022, EN 61000-6-4 | |
| CE | да | |
| C-TIC | да | |
| E1-разрешение | нет | |
| E1-разрешение | нет | |
| применение в железнодорожном транспорте согласно EN 50155 | нет | |
| применение в железнодорожном транспорте согласно EN 50124-1 | нет | |
| IEC 61850-3 | нет | |
| Дополнительная информация / интернет-ссылки | ||
| Интернет-ссылка | ||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http | |
| на веб-сайт: промышленная коммуникация | http | |
| на веб-сайт: Industry Mall | https | |
| на веб-сайт: информация и центр загрузок | http | |
| на веб-сайт: база данных изображений | http | |
| на веб-сайт: CAx-Download-Manager | http | |
| на веб-сайт: отраслевая онлайн-поддержка | https | |
| последнее изменение: | 19.12.2016 | |
