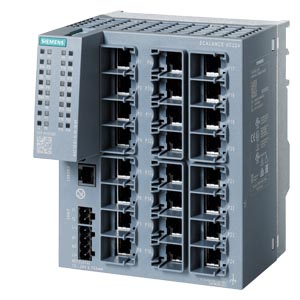

6GK5224-0BA00-2AC2 Siemens Scalance X-200

6GK52240BA002AC2: SCALANCE XC224 MANAGEABLE LAYER 2 IE-SWITCH, 16X 10/100 MBIT/S RJ45 PORTS, 1X CONSOLE PORT, DIAGNOSITICS-LED, REDUNDANT POWER SUPPLY, TEMP RANGE -40°C UP TO +70°C, MOUNTING WALL/ DINRAIL, S7 DINRAILL C-PLUG SLOT, REDUNDANCY FUNCTIONS, OFFICE FEATURES(RSTP,VLAN,...), PROFINET IO-DEVICE, ETHERNET/IP-CONFORMAL

Обзор 6GK52240BA002AC2:

• Управляемые коммутаторы серии SCALANCE X-200 для построения линейных и звездообразных структур сети Industrial Ethernet со скоростью передачи данных 10/100 Мбит/с
• Электрическое или оптическое подключение станций или сети в соответствии с типами встроенных портов различных типов коммутаторов
• Прочный металлический корпус формата модулей S7-300.
• Монтаж на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с любой ориентацией корпуса
• Прочные PROFInet-совместимые соединители промышленного исполнения
• Дополнительные элементы повышения механической прочности контактных соединений
• Использование резервированных цепей питания
• Сигнальный контакт, диагностические светодиоды индикации наличия напряжения питания, состояния системы связи, передачи данных
• Сигнализация об ошибках с помощью сигнального контакта, установка условий срабатывания контакта с помощью встроенной кнопки SET
• PROFInet диагностика, SNMP доступ, встроенный Web сервер и автоматическая передача сообщений по каналам электронной почты для дистанционной диагностики и сигнализации через сеть.

Область применения 6GK5224-0BA00-2AC2:

Модули SCALANCE X-200 используются для построения линейных и звездообразных структур Industrial Ethernet, поддерживающих технологию коммутируемых сетей. Модуль SCALANCE X208PRO имеет степень защиты IP65 и может устанавливаться вне шкафов управления. Остальные модули этой серии рассчитаны на работу в шкафах управления.

Типы модулей

SCALANCE X204-2 / SCALANCE X206-1

• Для построения линейных или звездообразных структур Industrial Ethernet с оптическими каналами связи:
  • SCALANCE X204-2;
    Линейная топология с 2 оптическими и 4 электрическими портами
  • SCALANCE X206-1;
    Звездообразная топология с 1 оптическим и 6 электрическими портами
• Диагностические светодиоды наличия напряжения питания, состояния системы связи, передачи данных
• Дистанционная диагностика с использованием сигнального контакта (сигнальная маска устанавливается с помощью встроенной в модуль кнопки), функциональных возможностей PROFInet, SNMP и Web браузера
• Четыре (SCALANCE X204-2) или шесть (SCALANCE X206-1) гнезд RJ45 для подключения электрических кабелей, оснащенных штекером Industrial Ethernet FC RJ45

Структура сети с SCALANCE X204-2

SCALANCE X208 / SCALANCE X208PRO (степень защиты IP65)

• Для построения звездообразных структур Industrial Ethernet с электрическими каналами связи (8 электрических портов);
  SCALANCE X208PRO сконструирован для использования в наружных установках (вне шкафов управления)
• Диагностические светодиоды наличия напряжения питания, состояния системы связи, передачи данных
• Дистанционная диагностика с использованием сигнального контакта (для SCALANCE X208 сигнальная маска устанавливается с помощью встроенной в модуль кнопки), функциональных возможностей PROFInet, SNMP и Web браузера
• Восемь гнезд RJ45:
  • SCALANCE X208:
    Промышленное исполнение со скобами фиксации штекеров Industrial Ethernet FC RJ45 в гнездах модуля
  • SCALANCE X208PRO:
    Степень защиты IP65, для подключения штекеров Push Pull со степенью защиты IP65
• SCALANCE X208PRO может монтироваться на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с горизонтальной или вертикальной ориентацией корпуса
• Для питания модуля SCALANCE X208PRO может использоваться блок питания PS791-1PRO с входным напряжением ~230 B.

Технические характеристики 6GK5224-0BA00-2AC2

Наименование типа продукта		SCALANCE XC224
		SCALANCE XC224 MANAGEABLE LAYER 2 IE-SWITCH; 16X 10/100 MBIT/S RJ45 PORTS; 1X CONSOLE PORT; DIAGNOSITICS-LED; REDUNDANT POWER SUPPLY; TEMP RANGE -40°C UP TO +70°C; MOUNTING WALL/ DINRAIL, S7 DINRAILL C-PLUG SLOT; REDUNDANCY FUNCTIONS; OFFICE FEATURES(RSTP,VLAN,...); PROFINET IO-DEVICE; ETHERNET/IP-CONFORMAL;
Скорость передачи
Скорость передачи		10 Mbit/s, 100 Mbit/s
Интерфейсы
Количество электрических подключений / для сетевых компонентов или абонентских радиостанций		24; RJ45
Количество электрических подключений
для консоли управления		1
для сигнального контакта		1
для напряжения питания		1
для избыточного напряжения питания		1
исполнение сменного носителя данных
C-PLUG		да
Входы/выходы
рабочее напряжение / сигнальных контактов
при постоянном токе / номинальное значение		24 V
Рабочий ток / сигнальных контактов
при постоянном токе / максимальное		0,1 A
Напряжение питания, потребление тока, эффективная мощность потерь
Вид напряжения / напряжения питания		пост. ток
Напряжение питания
внешнее		24 V
внешнее		9,6 ... 31,2 V
Компонент продукта / устройство защиты на входе напряжения питания		да
исполнение устройства защиты / на входе для напряжения питания		2,5 A / 125 V
Потребляемый ток / максимальное		0,75 A
Мощность потерь [Вт]
при постоянном токе / при 24 В		9 W
Допустимые окружающие условия
Температура окружающей среды
во время эксплуатации		-40 ... +70 °C
во время хранения		-40 ... +85 °C
во время транспортировки		-40 ... +85 °C
Относительная влажность воздуха
при 25 °C / без конденсации / во время эксплуатации / максимальное		95 %
Степень защиты IP		IP20
Конструктивная форма, размеры и вес
Ширина		120 mm
Высота		147 mm
Глубина		125 mm
вес-нетто		0,88 kg
Вид крепления
установка на монтажной шине DIN 35 мм		да
настенный монтаж		да
монтаж на профильных шинах S7-300		да
монтаж на профильных шинах S7-1500		да
Свойства, функции, компоненты изделия / общее
каскадное подключение при избыточном кольце / при времени реконфигурации < 0,3 с		50
Функции изделия / управление, конфигурация, проектирование
Функция продукта
CLI		да
сетевое управление		да
MIB-поддержка		да
TRAPs по Email		да
конфигурация с STEP 7		да
RMON		да
SMTP-сервер		нет
дублирование порта		да
мультипортовый мирроринг		да
CoS		да
диагностика ввода/вывода PROFINET		да
управление переключений		да
Длина телеграммы / при Ethernet / максимальное		1632 byte
Протокол / осуществляется поддержка
Telnet		да
HTTP		да
HTTPS		да
TFTP		да
BOOTP		нет
GMRP		да
DCP		да
LLDP		да
EtherNet/IP		да
IGMP (Snooping/Querier)		да
функция идентификации и техобслуживания
I&M0 - информация об устройстве		да
I&M1 - обозначение установки/монтажа		да
Протокол / осуществляется поддержка
SNMP v1		да
SNMP v2		да
SNMP v3		да
Информация об изделии / диагноз
Функция продукта
диагностика порта		да
статистика размеров пакетов		да
статистика типов пакетов		да
статистика ошибок		да
SysLog		да
Функции изделия / VLAN
Функция продукта
VLAN - на основе порта		да
VLAN - на основе протокола		нет
VLAN - на основе IP		нет
VLAN - динамический		да
количество VLAN / максимальное		257
количество VLAN - динамический / максимальное		257
Протокол / осуществляется поддержка / GVRP		да
Функции изделия / DHCP
Функция продукта
DHCP-клиент		да
DHCP опция 82		да
DHCP опция 66		да
DHCP опция 67		да
Функции изделия / избыточность
Функция продукта
кольцевая избыточность		да
характеристика высокоскоростной избыточности HRP		да
высокоскоростной протокол резервирования (HRP) с менеджером резервирования		да
высокоскоростной протокол резервирования (HRP) с резервированием путем дублирования		да
Протокол / осуществляется поддержка / характеристика избыточности MRP		да
Функция продукта
Media Redundancy Protocol (MRP) с менеджером резервирования		да
характеристика избыточности STP		да
характеристика избыточности RSTP		да
характеристика избыточности MSTP		да
пассивное прослушивание		да
Протокол / осуществляется поддержка
LACP		да
Функции изделия / безопасность
Функция продукта
IEEE 802.1X (радиус)		да
ограничитель многоадресного/одноадресного/радиовещания		да
блокирование радиовещания		да
Протокол / осуществляется поддержка
SSH		да
SSL		да
Функции изделия / время
Функция продукта
поддержка SICLOCK		да
NTP-клиент		да
SNTP-клиент		да
Протокол / осуществляется поддержка
NTP		да
SNTP		да
Нормы, спецификации, сертификаты
Сертификат соответствия
CE		да
применение в железнодорожном транспорте согласно EN 50121-4		да
Среднее время между отказами (MTBF) / при 40 °C		41,36 y
Принадлежность
Расширение продукта / дополнительно / C-PLUG		да
Дополнительная информация / интернет-ссылки
Интернет-ссылка
на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL		http
на веб-сайт: промышленная коммуникация		http
на веб-сайт: Industry Mall		https
на веб-сайт: информация и центр загрузок		http
на веб-сайт: база данных изображений		http
на веб-сайт: CAx-Download-Manager		http
на веб-сайт: отраслевая онлайн-поддержка		https
последнее изменение:		09.12.2016
